Холодный чердак устройство. Теплотехника холодного чердака

22.03.2020 в 06:27
Содержание
  1. Холодный чердак устройство. Теплотехника холодного чердака
  2. Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функции
  3. Изоспан холодный чердак. Чердачные и межэтажные перекрытия. Монтаж гидро-ветрозащиты и пароизоляции
  4. Нужно ли утеплять крышу холодного чердака. Какую пленку класть под утеплитель на чердаке Все об утеплении и энергоэффективности
  5. Пароизоляция перекрытия холодного чердака. Защита чердачного перекрытия от пара
  6. Вентиляция холодного чердака. Как правильно обустроить вентиляцию на чердаке: схемы, нормы
  7. Холодный чердак -- это. Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки
  8. Видео устройство и утепление перекрытия между жилым этажом и холодным чердаком, вентиляция чердака

Холодный чердак устройство. Теплотехника холодного чердака

Тёплый воздух всегда движется вверх, проникая даже через малейшие трещины и зазоры в перекрытии. Чтобы сохранить максимум тепла внутри дома, над потолком устраивают достаточно мощный пояс теплозащиты толщиной до 300–350 мм. Теплоизоляция укладывается максимально плотно, чтобы как можно сильнее замедлить восходящий горячий поток.

Холодный чердак устройство. Теплотехника холодного чердака

Утеплитель нуждается в защите от намокания, поэтому пару, который переносится тёплым воздухом, нужно преградить путь. Для этих целей изнутри потолок покрывают паробарьером — специальной мембраной, которая пропускает газы, но задерживает испаренную влагу и подробнее рмнт.ру уже рассказывал об этих материалах в отдельной статье . С внутренней стороны теплоизолятор имеет достаточно высокую температуру и поэтому конденсат на парозащитной мембране не выпадает.

Холодный чердак устройство. Теплотехника холодного чердака 01

Внешняя сторона утеплителя холодная. Она вентилируется наружным воздухом, благодаря чему в утеплителе не накапливается влага. Чердачное перекрытие — единственная ступень теплозащиты, никакие другие конструкции холодного чердака этой функции не выполняют.

Основная проблема холодной кровли заключена в том, что при перепадах температур на тыльной стороне покрытия выпадает конденсат. Поскольку воздух на чердаке достаточно долго остается тёплым после захода солнца, а кровля практически сразу приобретает температуру уличной среды, появление капель влаги — неизбежное явление. Падая вниз, они попадают на пирог перекрытия, увлажняя его. Это приводит к утяжелению наполнителя, потере теплоизолирующих свойств, образованию сырости и плесени. Именно поэтому при устройстве кровли холодного чердака в обязательном порядке требуется монтаж подкровельной гидроизоляции.

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функции

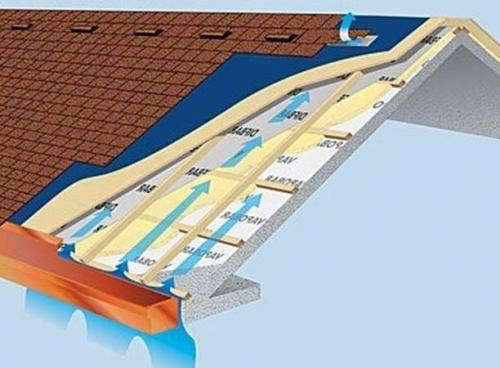

При правильном обустройстве кровли, ее монтаж выполняется послойно, такая укладка называется «пирогом». В этом «пироге» каждый элемент выполняет свою узконаправленную функцию и если проигнорировать укладку хотя бы одного слоя, то можно нарушить нормальное функционирование кровли.

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функции

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функцииТакже благодаря применению контрреек создается дополнительная теплоизоляция и улучшается шумопоглощение. Правда, многие начинающие кровельщики, стараясь сэкономить, исключают этот элемент из конструкции. Забывая, что отсутствие циркуляции воздуха в подкровельном пространстве может привести:

К намоканию, из-за перепада температур, утеплительного материала и деревянных элементов кровли, что может привести к снижению его теплоизолирующих свойств.

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функции

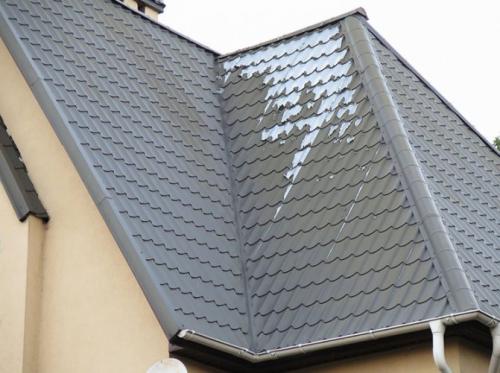

Образованию наледи на поверхности кровельного материала, что будет способствовать его разрушению.

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функции

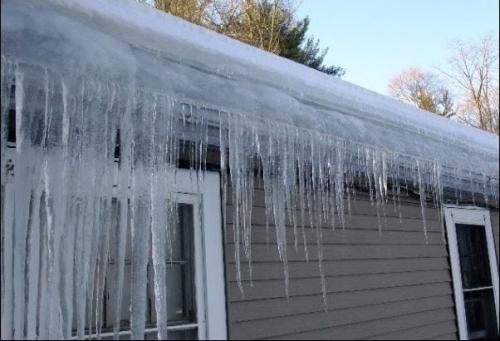

Появлению на концах крыши сосулек, несущих угрозу здоровью.

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функцииТак что экономить на этом элементе кровли нежелательно.

Контробрешетка — важный элемент кровельного «пирога»

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный «пирог». В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 — 800 мм.

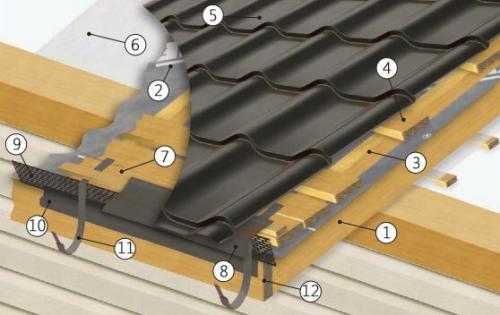

Нужна ли контробрешетка на холодном чердаке. Нужна ли контробрешетка и каковы её функцииКровельный «пирог» для металлочерепицы

  1. Стропила
  2. Гидроизоляция (диффузионная мембрана)
  3. Контробрешетка (брусок 50х50 мм)
  4. Обрешетка под металлочерепицу
  5. Металлочерепица
  6. Пароизоляция
  7. Стартовая доска обрешетки
  8. Карнизная планка
  9. Вентиляционная лента ПВХ или алюминиевая сетка
  10. Капельник
  11. Держатель желоба
  12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Источник: https://mebel-doma23.ru/novosti/kontrobreshetka-pod-metallocherepicu-zachem-nuzhna-zachem-delayut-kontrobreshetku-pod

Изоспан холодный чердак. Чердачные и межэтажные перекрытия. Монтаж гидро-ветрозащиты и пароизоляции

Гидро-ветрозащита

В конструкциях чердачных перекрытий для защиты утеплителя от выветривания и от влаги из подкровельного пространства, а в конструкциях межэтажных перекрытий для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять гидро-ветрозащитные мембраны Изоспан AQ proff, Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS или Изоспан AМ , не препятствующие выходу остаточной влаги из утеплителя и деревянных элементов конструкции.

Инструкция по монтажу гидро-ветрозащиты

Изоспан AQ proff ( Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ)  укладывается стороной с логотипами вверх. Гидро-ветрозащитная мембрана монтируется поверх утеплителя, внахлёст (ширина горизонтальных и вертикальных нахлёстов — 15–20 см). Материал фиксируется на балках при помощи строительного степлера или иным способом. Места примыканий  гидро-ветрозащитной мембраны к деревянным, бетонным и прочим поверхностям рекомендуется проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+ . Необходимо устраивать зазор 4–5 см между гидро-ветрозащитной мембраной и чистовым полом. Для этого поверх гидро-ветрозащитной мембраны монтируются антисептированные деревянные рейки 4×5 см.

Пароизоляция

В конструкциях чердачных и межэтажных перекрытий в качестве пароизоляции, а также для предотвращения проникновения частиц утеплителя в жилое пространство рекомендуется применять  Изоспан RS, Изоспан В или Изоспан В fix .

Инструкция по монтажу пароизоляции

Изоспан RS (Изоспан В, Изоспан В fix)  укладывается между отделочным материалом потолка и черновым потолком, гладкой стороной — к черновому потолку (шероховатой стороной — вниз). Пароизоляция монтируется внахлёст (ширина горизонтальных и вертикальных нахлёстов — 15–20 см). Материал крепится к черновому потолку при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой.

Для обеспечения герметичности пароизоляционного слоя:

1. нахлёсты полотен пароизоляции Изоспан RS необходимо проклеивать соединительной лентой Изоспан KL+ или Изоспан ML proff . Нахлёсты полотен пароизоляции Изоспан В необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан ML proff . Горизонтальные нахлёсты пароизоляции Изоспан В fix проклеиваются при помощи клейких лент, нанесённых на полотно материала, вертикальные нахлёсты Изоспан В fix проклеиваются при помощи клейких лент Изоспан KL+ или Изоспан ML proff .

2. места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+ .

Окончательно  Изоспан RS (Изоспан В, Изоспан В fix)  крепится к черновому потолку антисептированными деревянными рейками 4×5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т. д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4–5 см между пароизоляцией и отделкой.

Вместо  Изоспана RS (Изоспан В, Изоспан В fix) в качестве пароизоляции в конструкциях чердачных и межэтажных перекрытий может применяться Изоспан C или Изоспан DM . Изоспан DM укладывается аналогично  Изоспану RS, Изоспан C укладывается аналогично Изоспану В .

Также в конструкциях чердачных и межэтажных перекрытий в качестве пароизоляции с эффектом энергосбережения может применяться Изоспан RF, Изоспан FS, Изоспан FD и Изоспан FX .

Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) укладывается между отделочным материалом потолка и черновым потолком, металлизированной поверхностью вниз. Отражающая пароизоляция монтируется внахлёст ( Изоспан FX  — встык), ширина горизонтальных и вертикальных нахлёстов — 15–20 см. Материал крепится к черновому потолку при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен отражающей пароизоляции необходимо проклеивать металлизированной соединительной лентой Изоспан FL ; места примыканий отражающей пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+ . Окончательно Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) крепится к черновому потолку антисептированными деревянными рейками 4 × 5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т. д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4–5 см между отражающей пароизоляцией и отделкой. Необходимо соблюдать зазор 4–5 см между отражающей поверхностью Изоспана RF (Изоспана FS, Изоспана FD, Изоспана FX) и материалом внутренней отделки для обеспечения условий теплового отражения.

Нужно ли утеплять крышу холодного чердака. Какую пленку класть под утеплитель на чердаке Все об утеплении и энергоэффективности

Обеспечивая утепление частного дома и утепление кровли по стропилам нужно не забывать о том, что особое внимание следует уделить такому месту, как чердак. Разработка утепления чердачного перекрытия минватой

Разработка утепления чердачного перекрытия минватой

Теплый воздух стремится подняться к верху, и поэтому во временно неотапливаемом помещении тепло может выходить через пространство холодного чердака. Потому вопрос утепления чердака нужно решать не откладывая.

1 Зачем нужно утепление пола чердака?

Утепление холодного пола чердака каменной или минеральной ватой, по большому счету нужно в мало эксплуатируемых помещениях, которые правильно оснащены специальной кровельной вентиляцией.

Чердак, а точнее его перекрытия выполняют функцию своеобразной границы тепла и холода. В таких местах перекрытия чердака подвергаются интенсивному воздействию влаги из-за формирования конденсата.

Однако правильно утеплить перекрытия на чердаке дома минватой можно и своими руками. Сам процесс утепления перекрытия на чердаке минватой – это создание прочного теплоизоляционного покрытия, которое будет отличаться низкой степенью теплопроводности.

Сама технология утепления минватой перекрытия на чердаке как и теплоизоляции Энергофлекс для труб подразумевает неукоснительное следование ее этапам и требованиям.

Сама по себе это технология достаточно простая и понятная. Хорошая теплоизоляция пола чердака с помощью минеральной ваты помогает закрывать нежелательные щели.

Для этого утеплитель нужно укладывать плотно. В большинстве случаев для утепления чердака дома применяется минвата.

Представленный утеплитель является наиболее подходящим для работ такого вида, также им можно утеплить поверхность пола в жилых помещениях дома.

Схематичное утепление чердачного перекрытия минватой

При организации хорошей изоляции минеральной ватой, в жилых помещениях будет сохраняться наиболее оптимальная температура.

Если процедура будет выполнена неправильно, то влага, поднимающаяся от пола дома, приведет к формированию конденсата.

Пароизоляция перекрытия холодного чердака. Защита чердачного перекрытия от пара

Функция пароизоляционной пленки в теплоизоляционном пироге заключается в предотвращении проникновения взвешенной в воздухе воды в строительные конструкции. Значит, именно паробарьер должен остановить испарения, чтобы либо вовсе не пропустить, либо свести к минимальным значениям то, чему удалось пройти сквозь него.

Мы уже выяснили, что в наших регионах пар вместе с воздушным потоком чаще всего движется из зданий наружу. Только в летнюю жару возможен обратный ток.

Первым на пути влажного воздуха должен оказаться пароизоляционный слой. Следовательно, он укладывается со стороны эксплуатируемых помещений перед теплоизоляцией.

Устройство пароизоляции по потолочному перекрытию проводится, если не предполагается отапливать чердак. В этом случае чердачное пространство нет смысла вообще утеплять, т.к. оно не будет эксплуатироваться вовсе или станет использоваться в качестве холодного склада.

Пароизоляция перекрытия холодного чердака. Защита чердачного перекрытия от пара

Правда защищать материалы обшивки скатов и стропильного каркаса все равно надо. От наружных воздействий устанавливается гидроизоляция, от образования конденсата, происходящего из-за различия температур внутри и вне конструкции, устраивается вентиляционная система.

Согласно предписаниям строительных нормативов в зимний период температура в рамках холодного чердака не должна превышать ее же на улице более чем на 5 – 6º С.

Обозначенные в СП 17.13330.2011 правила гласят, что для уравнивания температурно-влажностных параметров внутри и вне чердака необходимо устроить естественный тип вентиляции.

Это значит, что требуется обеспечить кровельную конструкцию продухами, слуховыми окнами, аэраторами и др. Суммарная площадь вентиляционных отверстий, независимо от их вида и назначения, должна составлять в среднем 1/300 от площади перекрытия или горизонтальной проекции крыши. Описанной меры вполне достаточно для поддержания температурно-влажностного баланса, заданного строительными нормативами.

Пароизоляция перекрытия холодного чердака. Защита чердачного перекрытия от пара

Вентиляция холодного чердака. Как правильно обустроить вентиляцию на чердаке: схемы, нормы

Может показаться глупостью обустраивать серьезную вентиляционную систему для подкровельного пространства, но на самом деле это необходимо сделать. Дело в том, что проблемы с микроклиматом на чердаке в итоге могут привести к проблемам для всего здания.

Например, чердачное помещение может стать «приютом» грибков и плесени, которые потом разойдутся по другим помещениям здания. Это может привести к катастрофе, особенно в частном доме (возможно гниение опорных элементов здания, либо различных деревянных конструкций).

Хорошая новость в том, что обустроить вентиляцию для чердака вполне возможно своими руками, причем с достаточно скудным бюджетом. Принципы монтажа вентиляции для коттеджей, дач или бань – примерно одинаковы, что только упрощает работу.

Нужна ли вентиляция для холодного чердака, и почему?

Основная задача вентиляционной системы на неотапливаемом чердаке – предотвращение появления конденсата. Однако такая проблема может быть даже на отапливаемом чердаке, поэтому и в таком случае необходимо сделать хотя бы примитивную систему вентилирования.

Предотвратить появление конденсата на холодном чердаке удается за счет обеспечения притока свежего воздуха. И это крайне важно, ведь скопление конденсата может привести к повреждению здания (например, гниению досок у каркасного дома).

Вентиляция холодного чердака. Как правильно обустроить вентиляцию на чердаке: схемы, нормы

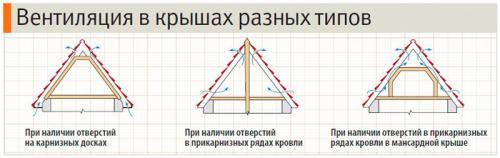

Вентиляции крыши — основные разновидности

Другие плюсы правильно обустроенной вентсистемы:

  1. В зимний период адекватно сделанная вентиляция позволяет устранять наледи, которые особенно часто появляются на карнизных свесах. Обычно наледь – это результат отсутствия правильно организованного проветривания.
  2. В летний период и принудительная, и естественная система вентилирования позволяет автономно охлаждать кровельные материалы, что весьма важно, ведь перегрев тех же битумосодержащих материалов крайне опасен.
  3. Также делать вентиляцию нужно для предотвращения повышенной влажности и, как следствие, сырости. Для защиты деревянных конструкций от появления на них плесени, которая может привести к гниению.

Варианты обустройства вентсистемы для холодных чердаков

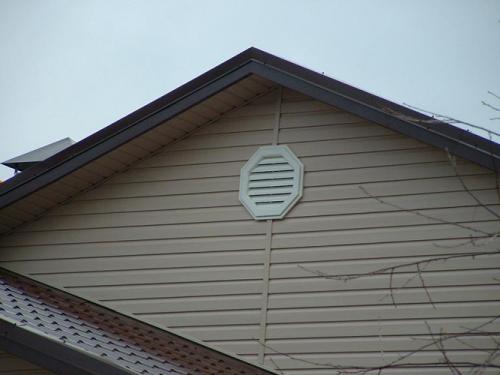

Классическим вариантом будет делать систему вентилирования через слуховые окна. Такое устройство вентилирования достаточно простое и делается самостоятельно. Как делать – другой вопрос, есть несколько схем, но мы воспользуемся классической.

Слуховые окна следует монтировать на противоположных фронтонах, их размеры должны быть 600х800 миллиметров. Достаточно хороший способ монтажа (из-за простоты и уровня сечения, которое позволяет обеспечить необходимый воздухообмен), однако и он не лишен проблем.

Основной недостаток методики – появление застойных воздушных ям или зон. Чтобы избежать такой проблемы можно сделать слуховые окна несколько меньших размеров, сочетая их с весьма эффективной карнизно-коньковой вентсистемой.

Также можно провести монтаж отдушин-вытяжек, причем такой метод весьма популярен в Европе. Продухи – это такие отверстия в здании, на которые необходимо устанавливать решетки с защитой от попадания внутрь различных атмосферных осадков или сора с улицы.

Помимо решеток в виде отдушин можно применять дефлекторы или скатные выходы. Сами продухи делятся на два вида: коньковые и карнизные. Карнизные же подразделяются еще на подтипы: щелевые и точечные.

Помимо применения слуховых окошек и проемов-отдушин можно использовать дефлекторы или же вентиляционные турбины ( принудительное вентилирование с приточной и вытяжной системой ). Принцип их работы похож, но они обеспечивают гораздо лучшую тягу.

Основные правила при монтаже кровли

Обязательно следует соблюдать правила монтажа вентиляционной системы, независимо от того, какой именно ее вид вы используете. Игнорирование предписаний чревато либо неэффективностью системы, либо ее небезопасностью.

Вентиляция холодного чердака. Как правильно обустроить вентиляцию на чердаке: схемы, нормы

Вентиляционная вытяжка на чердаке здания

Основные правила и нормы:

  • у кровли любого типа площадь вентиляционных каналов должна быть 400-500 см²/метр, что и будет соответствовать необходимой высоте зазора в 40-50 миллиметров;
  • учтите, что попадающая в зазор системы вентилирования пыль имеет гигроскопичность, а значит потенциально может привести к увлажнению утеплителя;
  • обязательно необходимо дополнительно защищать продухи в том случае, если они смонтированы на ендовах, карнизе или же на коньках/хребтах – защиту нужно ставить от птиц, различных насекомых, сора с улицы (включая листву);
  • в случае, когда длина кровельного покрытия больше 10 метров, крайне рекомендовано применять вспомогательные конструкции для усиления работы системы вентилирования;
  • постоянно следите за системой вентилирования – если воздуховод будет сужен, это негативно скажется на всей системе, что в итоге может привести к появлению конденсата;
  • не стремитесь делать сильно большой высоту зазора – это никоим образом не усилит проветривание, и даже напротив – ухудшит его из-за возникновения турбулентности и сопротивления воздуху.

Холодный чердак -- это. Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

  • Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
  • Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту. На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
  • Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать. Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Холодный чердак -- это. Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

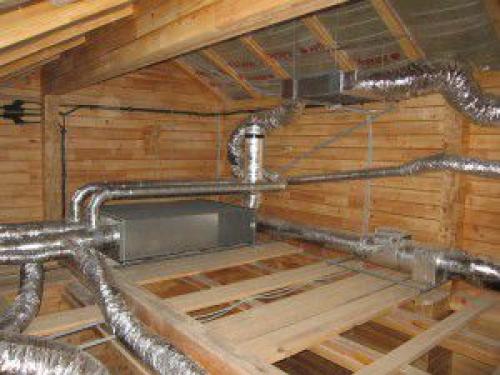

Вентиляция чердачного помещения

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Видео устройство и утепление перекрытия между жилым этажом и холодным чердаком, вентиляция чердака
