Как определяется длина деревянных балок перекрытия. Деревянные балки перекрытия - размеры и нагрузки

Как определяется длина деревянных балок перекрытия. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

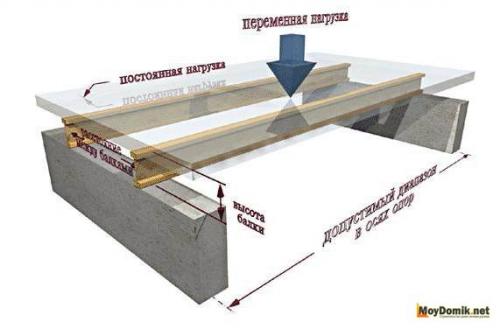

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Размеры балок перекрытия гост. ГОСТ 4981-87 от 1988-01-01 Балки перекрытий деревянные. Технические условия.

ГОСТ 4981-87

Группа Ж32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ПЕРЕКРЫТИЙ ДЕРЕВЯННЫЕ

Технические условия

Wooden joists.

Specifications

ОКП 5366250000

Дата введения 1988-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР, Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

А.А.Сидорин (руководитель темы), Т.Н.Ершова, С.В.Запальская, Н.Б.Коваль, Г.В.Левушкин, Н.В.Шведов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 04.08.87 № 159

2. Срок проверки - 1992 г., периодичность проверки - 5 лет.

3. ВЗАМЕН ГОСТ 4981-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта
ГОСТ 427-75 ГОСТ 2140-81 ГОСТ 2695-83 ГОСТ 3282-74 ГОСТ 3749-77 ГОСТ 4028-63 ГОСТ 7502-89 ГОСТ 8026-92 ГОСТ 8486-86 ГОСТ 8925-68 ГОСТ 14192-77 ГОСТ 16588-91 ГОСТ 19041-85 ГОСТ 19414-90 ГОСТ 24454-80 СНиП II-25-80	3.2, 3.4 3.1 1.3.1 1.5.1 3.5 1.3.7 3.2 3.4 1.3.1 3.5 1.4.2 3.3 1.5.4, 4.1 1.2.6 1.3.11 1.3.11 1.2.6, 1.3.10, 2.2, 3.7 1.3.1 1.2.6, 1.3.2

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на балки из цельной и клееной древесины (далее - балки), предназначенные для устройства чердачных, междуэтажных и цокольных перекрытий в одно-двухэтажных жилых и одноэтажных общественных зданиях.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Балки следует изготовлять в соответствии с требованиями настоящею стандарта по технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. В зависимости от вида применяемой древесины (цельной или клееной) и числа черепных брусков балки подразделяют на типы:

БЦ0 - балка из цельной древесины без черепных брусков;

БЦ1 - то же, с одним черепным бруском;

БЦ2 - то же с двумя черепными брусками;

БК0 - балка из клееной древесины без черепных брусков;

БК1 - то же, с одним черепным бруском;

БК2 - то же с двумя черепными брусками.

1.2.2. В зависимости от вида защитной обработки балки подразделяют: с защитой от биоразрушения; с защитой от биоразрушения и возгорания.

1.2.3. Размеры балок и предельные отклонения от номинальных размеров должны соответствовать указанным на черт. 1 и в таблице.

А

Б

Перекрыть пролет 4 метра. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Деревянные балки перекрытия 6 метров, сечение. Пример упрощенного расчета деревянной балки перекрытия

Cодержание:

1 этап. Определение расчетной длины балки.

Помещения бывают разные, чаще не квадратные. Наиболее рационально делать балки перекрытия так, чтобы длина балок была минимальной. Например если размер помещения 4х6 м, то если использовать балки длиной 4 метра, то требуемое сечение для таких балок будет меньше, чем для балок длиной 6 м. В данном случае размеры 4 м и 6 м условны, они означают длину пролета балок а не длину самих балок. Балки, само собой, будут длиннее на 30-60 см.

2 этап. Определение расчетной нагрузки.

Ну а теперь приступим непосредственно к расчету. потому что определение длины балки - это еще не расчет, а так, небольшое уточнение.

Расчет деревянного перекрытия вообще и в частности деревянных балок начинается с определения нагрузки на перекрытие. Обычно перекрытия жилых зданий рассчитываются на распределенную нагрузку до 400 кг/м². Я тоже считаю, что для большинства расчетов перекрытий по деревянным балкам такой нагрузки достаточно, даже с учетом собственного веса и балок и перекрытия, а для расчета чердачного перекрытия хватит даже 200 кг/м². Поэтому дальнейший расчет будет проводиться для вышеуказанной нагрузки при расстоянии между стенами 4 метра.

Примечание : Определение расчетной нагрузки - отдельная большая тема. В состав расчетной нагрузки входит постоянная нагрузка от веса перекрытия и временная нагрузка. Временная нагрузка - это мебель, напольное покрытие, люди и животные. Причем люди и животные - это не просто временная нагрузка, но еще и динамическая, а иногда и ударная (если люди или животные любят прыгать или падать). Возможных сочетаний и комбинаций нагрузок - великое множество. Для упрощения расчетов для междуэтажных перекрытий обычно принимается указанная расчетная нагрузка 400 кг/м², для чердачных перекрытий можно принимать 200 кг/м². Но если по деревянным полам будет делаться стяжка, устанавливаться чугунные ванны, бильярдные столы с каменной плитой или будут выполняться тяжелые перегородки, то это конечно же нужно учитывать при расчетах.

3 этап. Выбор расчетной схемы.

Деревянную балку перекрытия можно рассматривать как балку на двух шарнирных опорах, в этом случае расчетная модель балки будет выглядеть так:

Если на балку перекрытия сначала будут укладываться лаги, а только потом настил, то такую балку следует рассматривать не как загруженную равномерно распределенной нагрузкой, а как загруженную несколькими сосредоточенными нагрузками и равномерно распределенной нагрузкой от собственного веса. Впрочем, если количество лаг будет больше 5 и устанавливаться лаги будут на одинаковом расстоянии, то на разницу между сосредоточенными и равномерно распределенной нагрузкой можно не обращать внимания, так как мы берем нагрузку с хорошим запасом. При меньшем количестве лаг желательно использовать коэффициенты перехода от сосредоточенных к равномерно распределенной нагрузке.

1. Вариант.

4 этап. Определение максимального изгибающего момента.

W

Источник: https://detali-interera.ru-land.com/stati/brus-dlya-mezhetazhnyh-perekrytiy-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Деревянные балки перекрытия 7 метров. Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

• подвальное;
• чердачное;
• междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

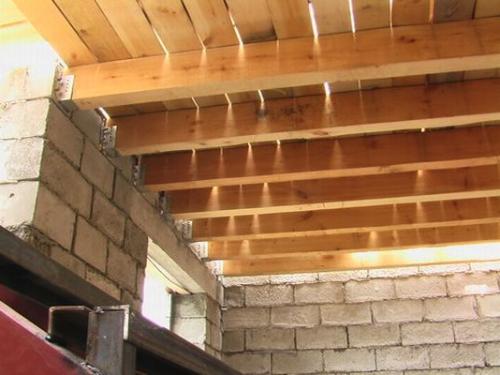

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Источник: https://detali-interera.ru-land.com/novosti/montazh-perekrytiya-iz-brusa-cokolnoe

Максимальная длина деревянной балки перекрытия. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Источник: https://detali-interera.ru-land.com/stati/brus-dlya-mezhetazhnyh-perekrytiy-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Максимальная длина балок перекрытия. Виды и описание изделия

Представленный материал может быть различного вида, каждый из которых характеризуется положительными и отрицательными свойствами. Первый вид балок перекрытия – это непрерывный массив .

Балки двутавровые размеры и другие данные указаны в описании.

Для выполнения межэтажного перегораживания при помощи этого природного материала, могут быть задействованы только цельные изделия, а длина пролета не должна быть большой (до 5 м). Только так вы сможете достичь положительного эффекта и высоких прочностных показателей.

О том как произвести расчет деревянных двутавровых балок перекрытия можно узнать из данной статьи.

Если использовать клееные балки перекрытия, то они позволяют вести установки, не обращая внимание на длину, ведь их уникальная технология изготовления позволяет получать изделия большой длины. По причине высоких показателей прочности клееные балки используют только в тех случаях, когда на перекрытие возлагается высокая нагрузка.

Доски обрезные хвойных пород размеры и другие данные указаны в описании.

К положительным свойствам таких балок можно отнести:

• высокие прочностные показатели;
• возможность осуществлять перекрытие больших пролетов;
• простота установки;
• малый вес;
• продолжительный срок эксплуатации.

На

Д оска дубовая обрезная цена за куб указана в статье.

Предельная длина деревянной балки перекрытия клееного типа может достигать до 20 погонных метров. Для клееных балок характерна гладкая поверхность, поэтому их не нужно зашивать снизу, а ставить открытыми. В результате этого вам удастся создать в помещении стильный дизайн интерьера.

Источник: https://balki-v-interere.postroivsesam.info/stati/kak-opredelyaetsya-dlina-derevyannyh-balok-perekrytiya-vidy-derevyannyh-balok-perekrytiya

Деревянные балки перекрытия 5 метров. Виды деревянных балок перекрытия - расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий - классификация

1. По назначению

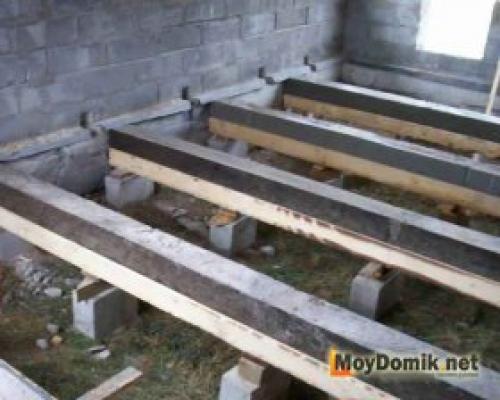

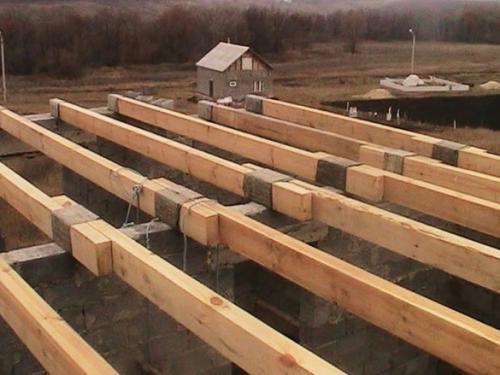

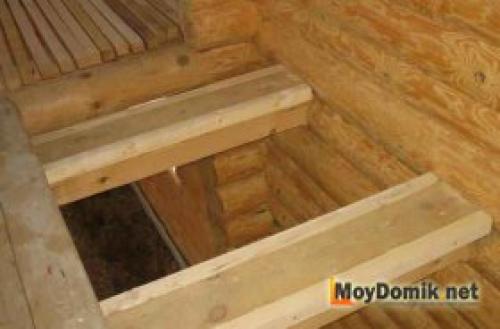

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

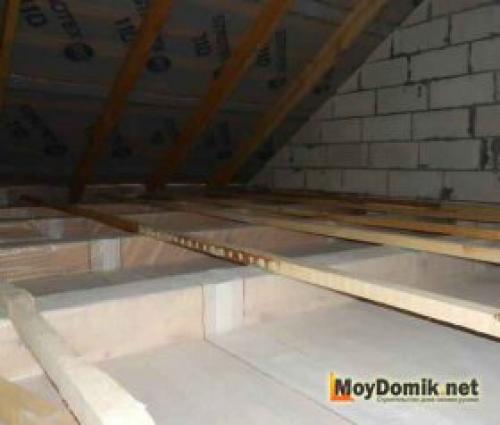

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

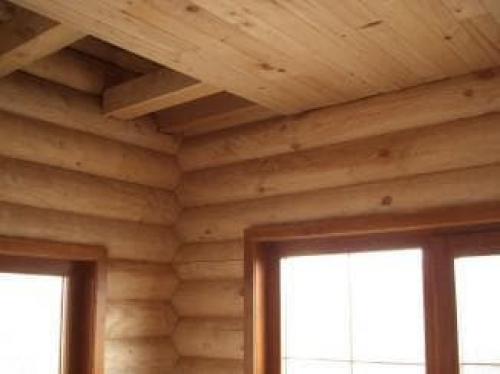

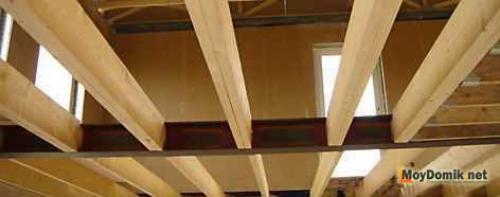

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкам Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

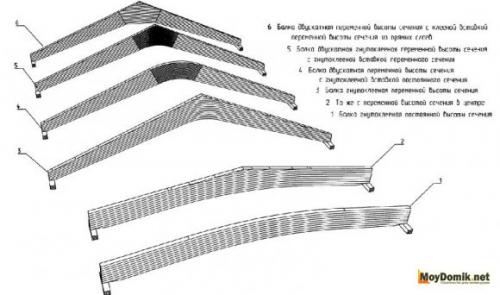

Клееные деревянные балки перекрытия - схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.
