Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать?

08.11.2022 в 11:47
Содержание
  1. Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать?
  2. Связанные вопросы и ответы
  3. Как заделать кирпичную трубу на крыше из профнастила. Гидроизоляция печной трубы квадратного сечения
  4. Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил
  5. Герметизация стыка трубы и крыши. Герметик для печной трубы на крыше
  6. Герметизация трубы на крыше из профнастила. Зачем нужно герметизировать трубу дымохода на крыше из профнастила?
  7. Примыкание профнастила к круглой трубе. Особенности обустройства прохода дымохода через кровлю
  8. Обход дымохода на крыше из профнастила. Как вывести трубу через крышу из профнастила
  9. Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше
  10. Фартук на круглую трубу своими руками. Герметизация

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать?

Теперь требуется заделать щель между трубой и крышей из профнастила. Этого можно добиться при помощи герметизации данной области. Попытаемся разобраться, как это сделать в разных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 этапа:

  • установка фартука;
  • обеспечение его герметичного прилегания к крыше.

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать?

Сначала готовится кровля . Для этого гидроизоляцию следует завести на трубу и закрепить. Часто такое делается в бане. Щелей здесь быть не должно, чтобы внутрь не попал конденсат.

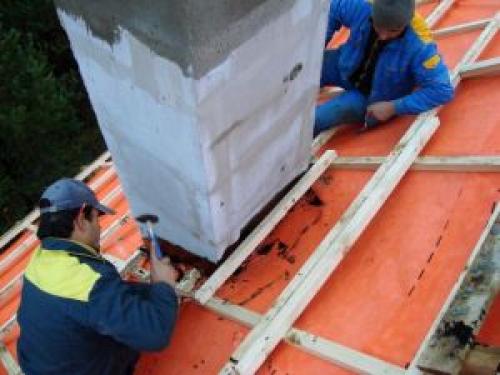

Сверху и снизу трубы надо установить обрешеточные доски. Это позволяет избежать того, что фартук будет как бы висеть. Теперь все нужно очистить и провести обезжиривание.

После этого либо монтируется фартук с последующей герметизацией стыков частей доборного типа, либо проводится фальцевание . В первом варианте установка начинается с примеривания нижней примыкающей планки к трубе. Тут отмечаются дымоходные уголки, после чего следует отступить от них 20-30 миллиметров и произвести отрез куска верхнего плеча части добора. Там, где происходит сгибание уголка, проделывается надрез и для обхватывания загибается планка. Теперь по длине на кровлю наносят самоклеящуюся ленту на основе бутила, а сверху кладут уплотнитель , чтобы под фартуком не накапливалась грязь, и проводится герметизация.

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать? 01

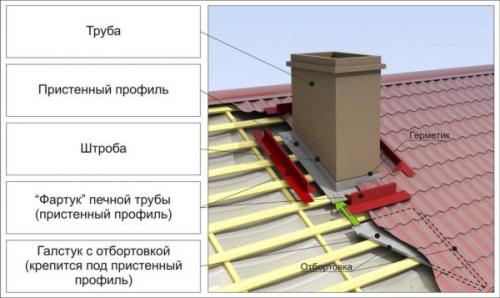

Стык, располагающийся между трубой и кровлей, закрывается планкой примыкания. Так как работа происходит с профнастилом, то закрепление осуществляется при помощи саморезов кровельного типа с прокладкой из EPDM-резины. Саморезы вкручивают перпендикулярно листу поверх всех волн. С боков планки крепятся примерно так же. Их обрезают по габаритам трубы, подгибают, но монтируют только на герметик и ленту на основе бутила. Да и герметик наносится только на низ фартука, чтобы закрывал лишь линию планочного стыка. Шаг между саморезами при креплении этих планок не может быть более 150 миллиметров.

Ширина нижней части добротного элемента должна быть не меньше 450 миллиметров при 15-градусном уклоне кровли. На кровлях, имеющих большую пологость, верхняя фартучная часть должна иметь большую ширину. Требуется промазать герметиком весь планочный стык с кровлей, включая низ и бока.

Источник: https://otoplen-dom.ru/novosti/kak-sdelat-germetizaciyu-truby-na-kryshe-iz-profnastila-zachem-nuzhno-germetizirovat-trubu

Связанные вопросы и ответы:

Вопрос 1: Что такое герметизация трубы на крыше из профнастила

Ответ: Герметизация трубы на крыше из профнастила - это процесс создания герметичного соединения между трубой и крышей, чтобы предотвратить утечку воды и воздуха. Это достигается путём нанесения специального герметизирующего материала на соединение трубы и крыши.

Вопрос 2: Какие материалы можно использовать для герметизации трубы на крыше из профнастила

Ответ: Для герметизации трубы на крыше из профнастила можно использовать различные материалы, такие как герметизирующие ленты, герметизирующие пасты, герметизирующие гельы и герметизирующие клеи.

Вопрос 3: Как выбрать подходящий материал для герметизации трубы на крыше из профнастила

Ответ: Чтобы выбрать подходящий материал для герметизации трубы на крыше из профнастила, нужно учитывать тип материала трубы, тип крыши и условия окружающей среды. Например, если труба изготовлена из металла, то лучше использовать герметизирующий клей, который крепится к металлу. Если крыша изготовлена из полимерных материалов, то лучше использовать герметизирующую ленту, которая крепится к полимерным материалам.

Вопрос 4: Как готовить трубу и крышу к герметизации

Ответ: Перед герметизацией трубы и крыши необходимо подготовить их. Это достигается путём очистки поверхности от грязи, пыли и остатков старой герметизации. Затем нужно обработать поверхность специальным раствором для лучшего сцепления герметизирующего материала.

Вопрос 5: Как наносить герметизирующий материал на трубу и крышу

Ответ: Герметизирующий материал наносится на трубу и крышу с помощью кисти или рукавицы. Нужно аккуратно нанести герметизирующий материал на соединение трубы и крыши, чтобы он равномерно покрыл всю поверхность.

Вопрос 6: Как проверить герметичность трубы на крыше из профнастила

Ответ: Герметичность трубы на крыше из профнастила можно проверить с помощью специального теста. Это достигается путём нанесения герметизирующего материала на соединение трубы и крыши, а затем накрыванием его пластиковой пленкой. Затем нужно накрыть пленку ещё одной пленкой и накрыть весом. Если герметизирующий материал не пропускает воздух, то герметичность трубы на крыше из профнастила подтверждена.

Вопрос 7: Как устранить дефекты герметизации трубы на крыше из профнастила

Ответ: Если обнаружены дефекты герметизации трубы на крыше из профнастила, то нужно их устранить. Это достигается путём удаления старой герметизации и очистки поверхности от грязи, пыли и остатков старой герметизации. Затем нужно обработать поверхность специальным раствором для лучшего сцепления герметизирующего материала и нанести новый герметизирующий материал на трубу и крышу.

Вопрос 8: Как предотвратить появление дефектов герметизации трубы на крыше из профнастила

Ответ: Чтобы предотвратить появление дефектов герметизации трубы на крыше из профнастила, нужно выбирать качественный герметизирующий материал и следовать инструкциям по его нанесению. Также нужно регулярно проверять герметичность трубы на крыше из профнастила и производить ремонт, если обнаружены дефекты герметизации.

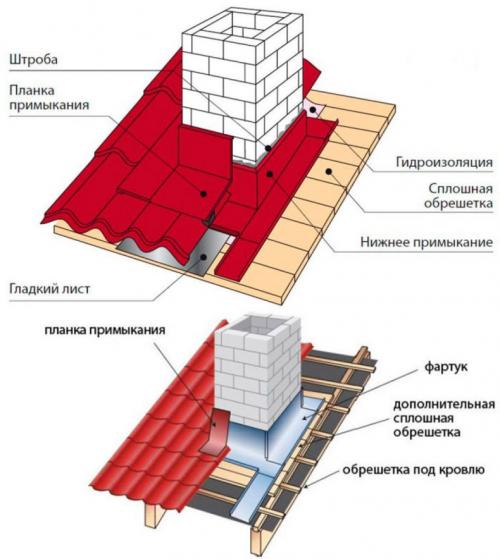

Как заделать кирпичную трубу на крыше из профнастила. Гидроизоляция печной трубы квадратного сечения

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

  1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
  2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.
  3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
  4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
  5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
  6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

  1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

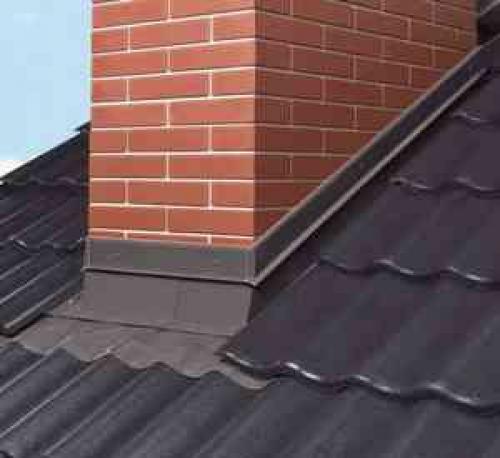

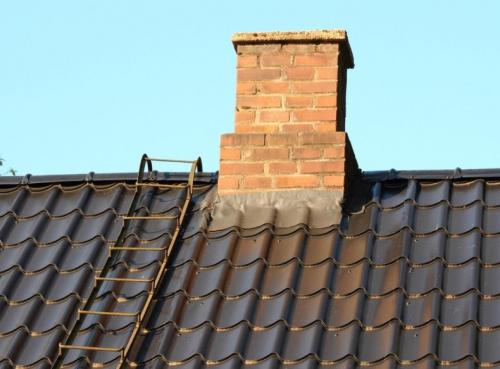

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

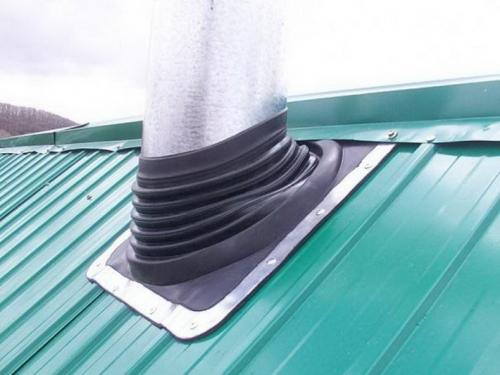

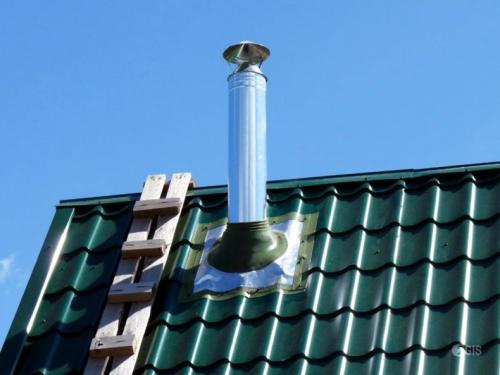

Гидроизоляция печной трубы с круглым сечением

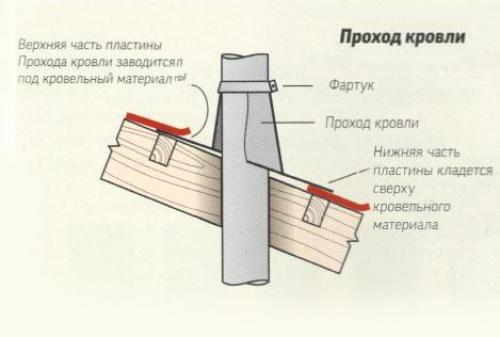

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

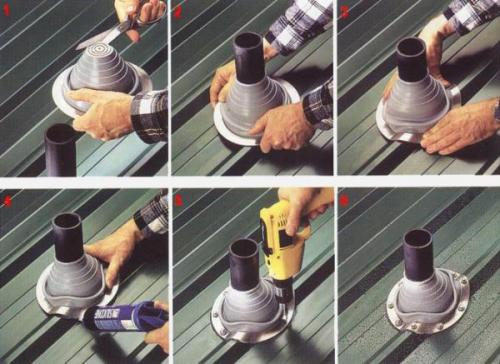

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

  1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
  2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
  3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

Сейчас несколько лет крыши из профнастила стали все чаще использоваться при возведении садовых домиков и прочих частных конструкций.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

Подобная крыша абсолютно не поддается ржавчине, ей нестрашно гниение любого рода, возгорания и даже погодные обстоятельства. Такая конструкция по праву считается невероятно практичной, и даже при такой низкой стоимости обеспечивает идеальную гидроизоляцию.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

В этой статье вы узнаете, что монтаж такой кровли делается внахлест и не требует особых усилий. Но нужно помнить, что большим нюансом является отделка места примыкания кровли с трубой. Так как же правильно загерметизировать стык?

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

Причины протечек трубы на крыше

В профилированном листе проделывается множество отверстий (например, вентиляция и дымоход), которые сказываются на качестве гидроизоляции, и это становится причиной появления протечек.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

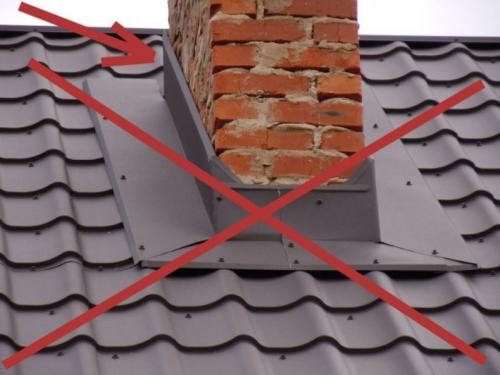

Больше всего трудностей доставляет гидроизоляция соединения трубы и кровельного пирога: очень сложно полностью загерметизировать стык, если монтаж проводится по окончанию кровельных работ.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

В такой ситуации возникают несколько проблем:

  • Протечка.Если расстояние между дымоходом и профилированным листом не заделать корректно, то в конструкции может появиться протечка.
  • Ржавчина кровельного покрытия.При появлении воды под профнастилом происходит корродирование, потому что изнутри защита не настолько прочна, как снаружи. Дело в том, что внешняя сторона профнастила покрывается защитой из полимера, в то время как внутренняя — ничем кроме лака.
  • Отсыревание утеплителя.Если оставить стык соприкосновения с дымоходом открытым, то вода попадает в термоизоляцию, вдвое ухудшая утепление.
  • Гниение стропильного каркаса.Протечка жидкостей сквозь стык становится причиной отсыревания деревянных конструкционных компонентов, что по итогу привод к деформации стропил.

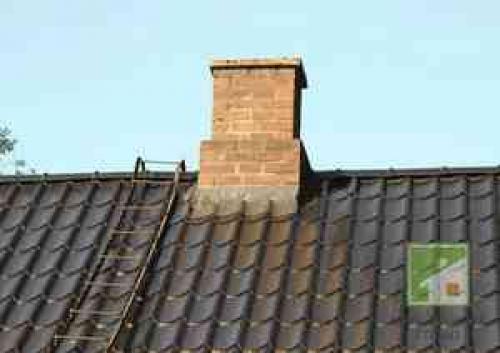

Место вывода трубы на крыше

Перед началом работы обязательно нужно определиться с расположением вывода самого дымохода и вентиляции наверху, ведь от этого напрямую зависит отделка соединения.

В таких случаях трубы выводятся двумя способами:

  • На конек.Наиболее выгодной опцией становится конек конструкции крыши. Таким образом снижается возможность появления протечек и появления конденсата, снежных карманов и прочего. Но здесь есть и большой недостаток — нарушение целостности балки. Если же вентиляция и дымоход выводятся через конек, то для работы понадобится лишь заделать соединение герметиком на силиконовой основе, а потом обшить все фартуком.
  • В 50-70 см от конька.Здесь плюсом является то, что этот способ так же уменьшает возможность образования протечек и снежных карманов. Настолько большое расстояние помогает стропильной конструкции сохранять свою полноценную функциональность. Для защиты соединения понадобятся эластичные проходки, а также доборные компоненты для создания фартука.

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

Вам придется запомнить один момент: если трубы находятся низко по скату крыши, то и усилий для гидроизоляции стыка понадобится намного больше.

Герметизация стыка

Труба на крыше из профнастила. Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

К примеру, нужно понимать, что существуют различия между процессом герметизации стыка с круглым и кирпичным дымоходом. Далее рассмотрены оба варианта.

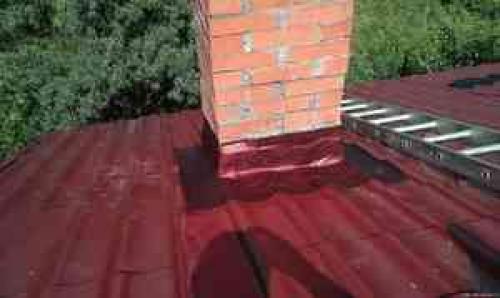

Герметизация квадратного кирпичного дымохода

Стык дымохода из кирпича через профнастил загерметизировать чуть труднее, чем круглый. Всего необходимо несколько этапов для обработки стыка:

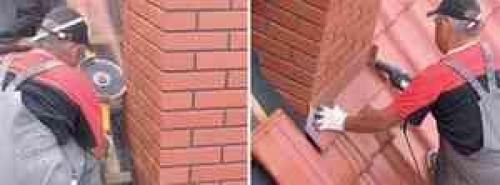

  1. По периметру дымохода на расстоянии в пару сантиметров осуществите обрешетку брусом.
  2. Обезжирьте профнастил и трубу, перед этим предварительно их очистив.
  3. Снизу на дымоходе примерьте фартук, а затем обрежьте его таким образом, чтобы он немного выступал со всех сторон дымохода.
  4. Приставьте как можно плотнее фартук к дымоходу и прибейте его гвоздями сверху каждой из волн за исключением крайних.

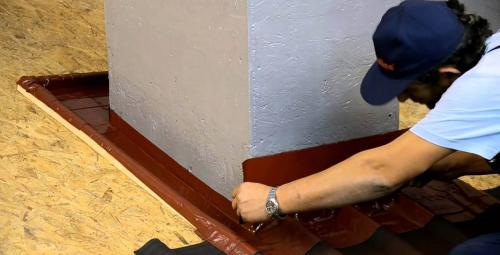

  5. Два угла снизу дымохода заделайте лентой Ондуфлеш: для этого крепите ее нахлестом на кровлю в одну волну, а на сам дымоход— 100-150 миллиметров. Остатки стоит отрезать и загнуть, прикрепив к фартуку.
  6. Прикрепите к дымоходу боковые планки и отметьте места, где планируется отрезание материала. Места отрезов по форме должны быть такими же, как и труба.
  7. Готовые боковые края фартука прикрепите к трубе к брускам ранее сделанной обрешетки.
  8. Загерметизируйте дымоход сзади лентой Ондуфлеш. Причем нахлест на кровлю должен быть как минимум 150 мм, в то время как на сам дымоход — 100 мм. Повторите лентой форму профнастила во избежание протечек.
  9. Загерметизируйте той же лентой те места, где соприкасаются фартуки и стены. Ширина должна быть 10-15 см.
  10. Сверху фартуков установится планки из металла (прикрепите их саморезами к дымоходу). Нужно, чтобы сверху фартуки были больше крепежных планок на ~5 мм.
  11. Отогните ленту и фартук для образования промежутка. Заполните его полиуретановым либо силиконовым герметиком.

Герметизация стыка трубы и крыши. Герметик для печной трубы на крыше

Герметизация трубы и швов на крыше

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать? 09

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

  • влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
  • элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
  • утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
  • просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать? 10

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

  • Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
  • Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Как сделать герметизацию трубы на крыше из профнастила. Чем и как загерметизировать? 11

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

  • Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
  • Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
  • Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
  • Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Герметизация трубы на крыше из профнастила. Зачем нужно герметизировать трубу дымохода на крыше из профнастила?

Герметизация трубы на крыше из профнастила. Зачем нужно герметизировать трубу дымохода на крыше из профнастила?

Вывод кровельных элементов, таких как вентиляционные печные трубы, люки и окна всегда связан с необходимостью вырезать отверстия в профлисте. Этот процесс также связан и с необходимостью нарушать целостность структуры кровельного пирога – пароизоляции, утеплителя и гидроизоляции. Если работы выполняются в процессе строительства новой крыши, то предусмотреть технологические каналы для труб можно без проблем и выполнить установку также не составит трудностей. Более сложно сделать монтаж дымохода на кровле, которая по факту уже введена в эксплуатацию.

Основная сложность установки дымохода в эксплуатируемую кровлю заключается в необходимости качественно загерметизировать трубу на крыше из профнастила. Любые неточности и ошибки, выбор неверных материалов будут провоцировать последующие дефекты и неприятности. К таким относятся:

  • Образование течи по стыку между дымоходом и профлистом.
  • Попадание влаги на деревянные конструкции стропильной системы и обрешетку провоцирует постепенное гниение дерева и разрушение кровельного пирога.
  • Влага, попадая в утеплитель, существенно снижает его технические свойства, повышают теплопотери здания через крышу.
  • Металлические детали крыши начинают покрываться коррозией и разрушаться.

Неправильная герметизация дымоходной трубы может приводить и к более плачевным ситуациям. Печные трубы выводят отработанные продукты горения. Это означает, что работают дымоходные каналы в условиях высоких температур. Выбор неправильного герметика или использование для герметизации горючих материалов, неверное расположение трубы относительно обрешетки или стропил могут стать угрозой образования пожара. Риск слишком большой, чтобы игнорировать минимальные требования по установке и герметизации выводящейся через крышу из профнастила трубы.

Примыкание профнастила к круглой трубе. Особенности обустройства прохода дымохода через кровлю

Герметизация примыкания кровли к трубе дымохода может быть выполнена качественно, если кровля имеет прочное основание. Обрешетка должна подходить типу кровли и крутизне скатов. Это будет способствовать равномерному распределению нагрузки.

Оптимальное решение – монтаж дымохода до возведения обрешетки. Конструктивно кровельная проходка для дымоходов должна быть запланирована в стропильной системе. Ее необходимо укреплять, применяя дополнительные детали. Подготовить примыкание к трубе кровельного покрытия легче, чем монтировать проход в возведенной обрешетке.

Если дымоходную трубу устанавливают позже, чем обрешетку, последнюю необходимо слегка демонтировать. Но это касается отдельных ее элементов. Это крайняя мера, поскольку такие действия могут привести к ослаблению стропильной системы.

Примыкание профнастила к круглой трубе. Особенности обустройства прохода дымохода через кровлю

Проследите, чтобы дымоходная труба не пришлась на стропильную ногу. Демонтажные работы в отношении последней – это крайняя мера. Если к ней все же придется прибегнуть, то следует укрепить под оставшиеся стропила на балках перекрытий подпорные стойки. Зачастую необходимо связывание части этой ноги с целыми стропилами и горизонтальными перемычками. Вокруг трубы дымохода строят каркасную конструкцию, крепко соединенную с другими элементами обрешетки и стропильной системы. Образовавшийся просвет между трубой и элементами стропильной системы и обрешетки заполняют стойкими к горению утеплителями. Традиционный вариант – базальтовая минеральная вата. Такая вот герметизация трубы на крыше.

При укладке кровли горючими материалами область примыкания не должна оставаться открытым пространством. Ее перекрывают стойкими к огню кровельными покрытиями. Подходит для области примыкания к трубе металлочерепица. Этот листовой металл огнестоек и не боится влаги. Строители при монтаже применяют ленту примыкания для металлочерепицы. Необходимо правильно сделать гидроизоляцию трубы на крыше и обойти дымоход профнастилом. С осторожностью необходимо монтировать узел прохода через мягкую кровлю.

Обход дымохода на крыше из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяОбход дымохода на крыше из профнастила. Как вывести трубу через крышу из профнастилаконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.
  4. Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

    • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
    • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

    Обход дымохода на крыше из профнастила. Как вывести трубу через крышу из профнастила

    Схема монтажа в разрезе

    Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

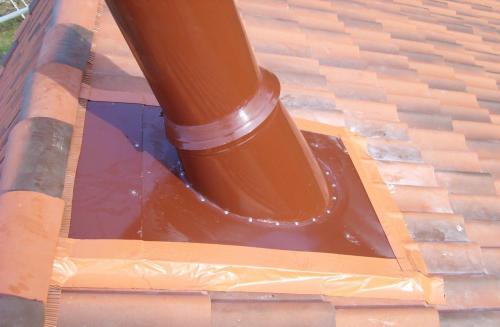

    Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

    Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

    Обход дымохода на крыше из профнастила. Как вывести трубу через крышу из профнастила

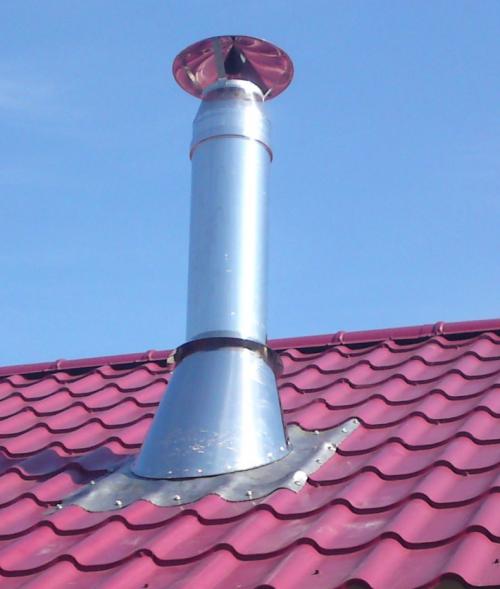

    Монтаж круглой трубы

    Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

    ВАЖНО!

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться , которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

– это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить . Он требуется для отвода влаги из трубы.

Для обеспечения кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.

Нужно вырезать , которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.

Кровельное покрытие должны быть уложены .

По идентичному алгоритму . Различие заключается только в закреплении верхней кромки к дымоходу.

может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Представляет собой рулон или укороченные волокна. :

плотно прилегает к поверхностям;

стойкость к физическому воздействию (удары, вибрация);

стойкость к химическому воздействию;

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

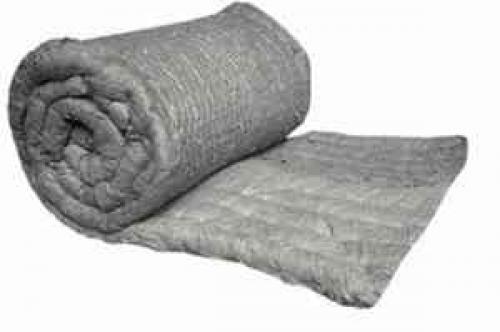

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. :

допустимо использование неорганического клея;

можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. :

низкая плотность, но выше чем у ваты;

стойкость в физическому воздействию, например, вибрациям;

устойчивость к пару, воде и маслам;

устойчивость к расплаву цветных металлов;

электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Фартук на круглую трубу своими руками. Герметизация

Отделка дымоотвода обязательно начинается с обустройства точки, где труба выступает на кровлю. Для этого используется защитный фартук, укладываемый в два слоя: поверх покрытия и под кровлю. Обязательным условием является герметизация мест примыкания.

Дополнительная отделка трубы дымохода на крыше является необходимостью только если:

  • материалы, из которых состоит дымоход, не имеет синергии с дизайном дома;
  • необходимо декорирование дымохода;
  • облицовка — кирпич, который не по душе владельцу дома с эстетической точки зрения;
  • тяги в системе дымоотвода недостаточно для выполнения прямого предназначения системы.
Герметизация трубы Источник www.baywa-baumarkt.de

Герметизация становится только первым этапом для отделки трубы. До недавнего времени в нормах СНиП имелось правило, в соответствии с которым место выхода трубы должно было иметь широкую кладку из кирпича. Это было необходимо для качественной герметизации. Но современные материалы позволяют избавиться от этой необходимости.

Теперь получить высококачественную герметизацию можно без настраивания громоздких дополнений к трубе. Теперь любой кровельный материал может быть завернут на кладку трубы, что позволяет сделать фартук из оцинкованного металла с полимерным покрытием толщиной от 2 до 4 миллиметров герметичным.

Но лучше всего создавать фартук из комбинации металлического фартука и гибкой герметизирующей ленты. Для ее наклеивания потребуется добавка из полимерного или битумного материала. Прокладка этого клеящего слоя проходит под фартуком. Чтобы швы также были герметичными, на них наносится силиконовый герметик.

Зашивка

Дополнительная зашивка нужна далеко не в каждом случае, является необходимостью, если:

  • при кладке использовался стандартный кирпич;
  • труба возвышается над крышей больше чем на два метра (такая высота негативно влияет на тягу, а зашивка позволит восстановить ее силу).
Зашивка трубы Источник amazonaws.com

Из-за наличия современных смесей, позволяющих придать материалу повышенную стойкость к высоким температурам, огню и паразитам, в обустройстве дымохода в качестве каркаса стали использовать древесину. Но не все эксперты согласны с таким решением, так как экстремальные перепады температуры все равно могут навредить дереву из-за образования конденсата, впитываемого материалом.

Идеально при отделке печной трубы на крыше использовать металл. Он прост в монтаже, имеет низкую цену и легок. Только следует внимательно отнестись к процессу теплоизоляции. Тогда нагрев обшивки будет исключен. Это добавляет эстетичность и возможность использования любого материала для декорирования. Также хорошим вариантом является декоративный камень, подойдет как натуральный, так и искусственный.
