Как сделать окно открывающимся поворотно-откидным. Как быстро сделать из поворотного окна поворотно-откидное?

Как сделать окно открывающимся поворотно-откидным. Как быстро сделать из поворотного окна поворотно-откидное?

В пластиковых окнах можно сделать из поворотной створки поворотно-откидную без особых проблем. Предположим, вы ставили окна несколько лет назад и решили в силу определенных причин не ставить откидной механизм на створке. Но при использовании окон вам стало не доставать этой опции. Не обязательно менять окно целиком, в уже установленное окно можно поставить недостающую фурнитуру без демонтажа и порчи отделки.

Для этого вам не понадобится много сил и времени. Также нет необходимости целый день отмывать комнату, как при полной замене окон, а качество модернизированной створки, не будет ничем уступать новой. Следует заранее подготовить окно к переделыванию фурнитуры, для этого нужно убрать все с подоконника, чтобы цветы и прочие вещи не мешали открытию створки.

Створку придется снимать с петель, если вы будете работать сами, то по времени это займет от двух часов и более, опытному мастеру для этого потребуется около получаса. Так что зимой эту процедуру стоит доверить проверенному специалисту, чтобы не выморозить помещение.

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. Что следует сделать в первую очередь, измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

С чего начать?

Если вы хотите сделать все самостоятельно, давайте разберем последовательность действий на примере замены на фурнитуру Roto. В первую очередь, нужно измерит фальц люфт и узнать ось фурнитурного паза вашей профильной системы.

1. Необходимо снять створку с верхней петли, для этого снимаем накладки, вынимаем штифт и снимаем створку. Если штифт не выходит, такое бывает часто, стоит смазать петлю жидкостью WD-40 или чем- то подобным, аккуратно его выбить, чтобы не повредить откосы и само окно.
2. Затем снимаем ручку со створки и откручиваем старую фурнитуру, основной запор и верхнюю петлю, как на створке, так и на раме, а также средний прижим. Снимать нижние петли в принципе не обязательно, можно оставить старые. Если вы хотите заменить все полностью, тогда откручиваем и их. Для этого можно использовать шуруповерт или крестовую отвертку.
3. Далее устанавливаем угловые переключатели, отрезаем по размеру основной запор и ножницы на створке и прикручиваем их. Нужно использовать не длинные шурупы, чтобы ни испортить стеклопакет, подберите их в соответствии со старым крепежом, который вы откручивали ранее. После ставим средний запор, подбирая его исходя из высоты створки, надеваем ножницы на раме и все, на этом работа со створкой закончена.
4. Теперь по шаблону, если его нет, то размечаем отверстия на раме окна вручную, предварительно изучив технический каталог фурнитуры. Просверливаем шесть отверстий сверлом по металлу (3 мм) и прикручиваем ее. Нужно как можно точнее разметить отверстия, ошибка крайне нежелательна, потом крайне сложно, а порой невозможно правильно отрегулировать створку. Для разметки используйте штангель-циркуль, но лучше купите шаблон у поставщика фурнитуры.

Это касается владельцев других марок фурнитуры, если у вас до замены стояла Roto, то менять верхнюю петлю нет необходимости.

5. Настало время надеть створку и расставить ответные планки. Планки надо расставлять ближе к цапфам, что бы прижим был не слабым и не слишком сильным. Если при закрытии створки ручка поворачивается с трудом, то можно путем регулирования цапф или перекручиванием ответных планок, добиться нормальной работы фурнитуры и исключить продувания из-под уплотнительной резины.

Как поставить поворотно-откидной механизм. Особенности и правила установки поворотно-откидного механизма для пластикового окна

Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

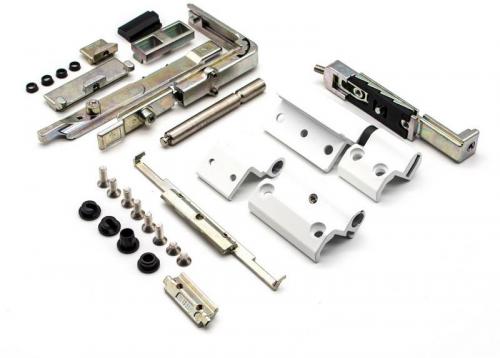

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Как из поворотного окна сделать поворотно-откидное. Как переделать поворотное окно в поворотно-откидное

Для того чтобы произвести замену поворотного механизма окна на поворотно-откидное, необходимо знать размерные характеристики створки и торговую марку фурнитуры. В некоторых моделях перевод возможен с помощью.

Во время процедуры нижняя петля на раме не меняется, остальные элементы нужно будет покупать. Элемент верхней петли, который установлен на самой раме остается на месте, а вместо части на створке монтируются ножницы.

Алгоритм установки

• Вначале нужно закрыть окно, и в этом режиме демонтировать накладку верхней петли. Для этого штифт вынимается из верхней петли при помощи надавливания сверху и вытягивается пассатижами. В случае когда на створке имеется средний накладной прижим, то его тоже нужно демонтировать. Это делается путем снятия декоративной накладки и крепежа;
• После этого створка переводится в режим открытого окна путем поворота ручки. При этом створка придерживается, чтобы порыв ветра или собственный вес не дал ей упасть;
• Далее, створка снимается. Теперь, с нее нужно открутить ручку и другие элементы, кроме нижней петли;
• Далее, устанавливается вся новая фурнитура, работа ведется согласно монтажной инструкции, которая прилагается к элементам. При этом нужно следить, чтобы саморезы нужно закручивать в несколько приемов, постепенно регулируя силу для затягивания, чтобы избежать неправильного крепления;
• При возвращении на место створки нужно убедиться, что все конструкции находятся в центральном положении. Важно помнить, что если ручка поворачивается из среднего положения, то для правой створки фурнитура она будет двигаться по часовой стрелке, а для левой — против;
• На створке намечается положение цапфы при закрытом положении. Створка приоткрывается и наносится отметка на раму. Затем, по разметкам прикручиваются ответные планки.

На этом процесс замены заканчивается. Для корректировки работы может потребоваться дополнительная регулировка прижима.

Цены на ремонт и регулировку окон и дверей

Выезд мастера, осмотр и консультация 500 рублей.

Загородный выезд мастера: +30 рублей / километр.

При заказе на сумму от 5000 рублей  скидка 5% .

При заказе на сумму от 10000 рублей  скидка 10% .

Гарантия  на работу составляет  1 год.

Поворотно-откидное окно. Форточка – защита от проникновения через окно

Другой плюс форточек – защита от проникновения. Размер форточек рассчитывался таким образом, чтобы злоумышленники не смогли через нее пролезть. В летний период их практически не закрывали, даже выходя из дома. В свое время была даже особая категория воров – форточники. Некоторые привлекали для этой цели детей, но это были не массовые случаи.

Фото: кражи через форточку были редкими из-за ее небольшого размера

Многие десятилетия форточка в целом справлялась со своими функциями, исходя из прежних возможностей окон, и являлась важной их частью. Как изменилась ситуация по мере появления современных окон? Осталась ли необходимость комплектования окна форточкой?

Современные окна могут быть изготовлены с поворотными либо поворотно-откидными створками.

Проветривание с помощью поворотной створки:

При открывании поворотной створки для проветривания в зимний период помещение быстро переохлаждается.

Фото: проветривание с помощью поворотной створки зимой приведет к быстрому переохлаждению помещения

Для проветривания в поворотных створках впоследствии широко применялись гребенки.

Использование гребенки в окнах не решало проблему комфортного проветривания. Воздух проходил внутрь от уровня подоконника и до верха створки. Вероятность заболеть зимой с таким проветриванием повышалась.

Проветривание с помощью поворотно-откидной створки

Изобретение немецкого инженера Вильгельма Франка (Roto Frank) в 1935 году положило начало новой эпохи – окна с поворотно-откидным открыванием. Фурнитура Roto позволила не только открывать створку, но и переводить ее в откидное положение для проветривания. Концерн Roto Frank стал мировым лидером в производстве поворотно-откидной фурнитуры для окон и дверей. Каждое 3-е окно в России продается с фурнитурой Roto.

Первые евроокна с поворотно-откидной фурнитурой стали поставляться в Россию из Европы в начале 90-х годов. Тогда функции поворотно-откидной фурнитуры ограничивались откидыванием на 140-150 мм.

Поворотно-откидная створка позволила более безопасно для здоровья проветривать помещение. При откидном проветривании холодный воздух, в основном, поступает в верхнюю часть комнаты, а затем постепенно опускается вниз. Проветривание получается более комфортным, щадящим, чем с помощью открытой створки: «голова находится в холоде, а ноги в тепле». Откидное положение является более безопасным, так как оно позволяет зафиксировать створку от порывов ветра, а при дожде капли не будут затекать внутрь.

Фото: стандартный откидной режим оптимален для теплого периода года. Зимой он может привести к быстрому переохлаждению помещения

Несмотря на эти преимущества, при низких температурах откидной режим также приводит к переохлаждению комнаты. Поэтому покупатели продолжали заказывать современные окна с поворотными или поворотно-откидными форточками.

Фото: поворотно-откидная форточка в откидном режиме

Установка форточки в евроокнах до 2004 года (до появления микропроветривания) в какой-то степени была оправданной, чтобы избежать переохлаждения помещения зимой.

Как зафиксировать окно на проветривание. Режимы в металлопластиковых окнах

Пластиковые современные окна позволяют обеспечить вентиляцию в помещении различными путями.

Чтобы организовать естественный обмен воздуха и наладить эффективное проветривание, теперь можно перевести створку в одно из положений для микропроветривания.

Задать режим проветривания пластиковых окон просто: необходимо потянуть вверх ручку, и направив на себя, отклонить створку на требуемое расстояние. Если же повернуть рукоятку окна под углом 45°, то получается маленькая щель для микропроветривания. Данный режим ограничивает приток воздуха, создавая минимальное отверстие, буквально в пару миллиметров. Добиться такого эффекта можно, повернув ручку окна из вертикального расположения в сторону на 45°.

Устроить вентиляцию можно и не открывая саму створку, если немного поменять конструкцию профиля и добавить специальный вентиляционный клапан. Такой механизм предусматривается оконным пакетом и может устанавливаться непосредственно при монтаже окон. С помощью открытия и закрытия клапана легко произвести дополнительное проветривание.

Почему не закрывается ПВХ-окно после проветривания?

Порой закрыть створку с первого раза не удается. Возможные причины этого легко найти, обследовав состояние металлопластикового профиля, а после устранить неисправность. Как правило, единичный сбой в работе – еще не повод заменять окно. Стоит присмотреться внимательнее к ПВХ-изделию, и небольшой ремонт не потребует существенных ни денежных, ни временных затрат.

Режим проветривания металлопластиковых окон: проблемы и их решение

Потенциальные причины, почему окно «замерло» на проветривании:

• Возник перекос. Если во время эксплуатации механизм, приводящий створку в движение, дал даже незначительный «шат», он может краями цеплять раму окна. Устройство, что регулирует положение «форточки», способно разболтаться как по вертикали, так и по горизонтали.
• Переход в режим «2 в 1»Часть механизма «включилась» на открытие, а вторая часть на проветривание, и в таком виде окно заклинило. Створка часто попадает сразу в два положения во время ветреной погоды или сильного сквозняка. Клинит механизм при повороте ручки в изначальное положение.
• Профиль неплотно прилегает. Нарушение в работе металлопластиковой конструкции вызывают неправильное (сбитое) положение эксцентриков либо износ утепляющего слоя. Самая элементарная причина — Водоотводная рамка отслоилась от профиля или замусорились водоотводные пути.
• Не срабатывает сама рукоятка. Ручка не работает, ее невозможно вернуть в исходное положение. Возможно, причина этого в выходе из строя элемента под названием «ножницы», который вылетел из паза.
• Тяжелый случай — проседание оконной конструкции. После установки окно дало осадку, и в последствии погнулось или провисло, изменились углы профиля, края створки задевают раму. Если после регулировки ситуация не изменяется, необходим демонтаж.

Как сделать окно открывающееся вверх. Что делать, если не закрывается или не открывается пластиковое окно из режима проветривания?

Пользователи пластиковых стеклопакетов рано или поздно сталкиваются сокна после проветривания.

В этом случае важно не усугубить ситуацию, решать проблему нужно последовательно.

Какие неполадки могут быть и как их устранить, обсудим в статье.

Может ли заклинить?

Чаще всего происходит ситуация, когда при открытии/закрытии режима проветривания ручка «клинит», не поворачиваясь до конца. Также встречаются ситуации, хотя и намного реже, когда в режиме проветривания.

При возникновении такой проблемы не рекомендуется совершать резких манипуляций с ПВХ-окном, нельзя прилагать силу – это может привести к окончательной поломке конструкции.

Такая неисправность возникает, когда «ножницы» — один из элементов фурнитуры, выскакивает из пазов. Если ручка окна заклинила, не рекомендуется делать резких движений. В первую очередь необходимо просто прикрыть окно.

Почему это происходит — причины

Данная неисправность может указывать как на проблемы со створкой, так и на вышедшую из строя раму.

Определить это можно без проблем , если полностью раскрыть окно, ручку опустить в положение «вниз»:

• если ручка вращается и двигается без затруднений, значит необходимо искать неисправность в раме;
• если ручка все равно не движется или поворачивается с трудом, значит, проблемы с обвязкой фурнитуры, которая располагается на створке.

Существует несколько причин того, что окно не открывается:

1. Неправильная сборка фурнитуры. Как правило, в этом случае ручка с первых дней клинит и окно не закрывается из режима проветривания. Если окно устанавливают опытные рабочие, они сразу замечают проблему и устраняют ее.
2. Неплотное прилегание. Причиной неисправности в данном случае являются износ утеплителя или сбой в настройке цапф.
3. Перекос. Когда расшатывается механизм регулирования положения в горизонтальной/вертикальной плоскости, створка начинает цеплять края рамы и прилегает неплотно.
4. Перевод створки одновременно в два режима. Когда окно ставится одновременно на проветривание и открытие, ручка блокируется, повернуть ее невозможно.
5. Инородные предметы в фурнитуре. Если в процессе эксплуатации створка постепенно начинает клинить, необходимо проверить фурнитуру на наличие инородных предметов: пыли, грязи, насекомых и так далее.
6. «Клин» ручки. Проблема возникает, когда «ножницы» выскакивают из паза.
7. Провисание. Возникает вследствие изменения геометрии окна из-за усадки стен.
8. Отошедшая водоотводная планка. Рамка в некоторых ситуациях может отходить от профиля, например, при попадании грязи в водоотводящий канал, из-за чего окно может заклинить при переходе из одного режима в другой.

Источник: https://amerikanskie-okna.aystroika.info/stati/plastikovye-okna-s-otkryvaniem-naruzhu-plyusy-plastikovyh-okon-s-otkryvaniem-naruzhu

Поворотно-откидной механизм окна. Что это такое и зачем он нужен?

Оконная фурнитура – это в первую очередь вспомогательные, функциональные элементы , обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся уплотнители, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь петли, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.
  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.
  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).
• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

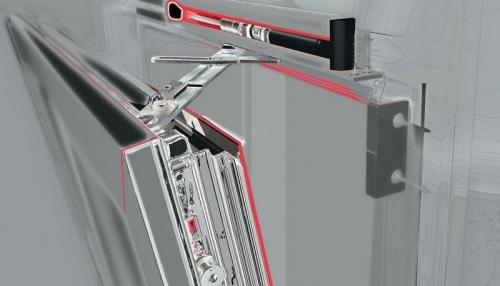

Поворотно-откидной механизм для пластиковых окон. Принцип поворотно-откидного механизма пластикового окна

Поворотно-откидной механизм пластикового окна, имеющий маркировку УПО, позволяет открывать его в режиме, похожем по эффективности проветривания на традиционную форточку. Нижняя часть створки все еще плотно прилегает к раме, в то время как верхняя часть откидывается на фиксированное расстояние, в среднем это 14 см.

Интересно! Удивительно, но такой механизм в производстве окон – далеко не современное изобретение. Его удалось придумать в 1935 году Вильгельму Франку. Он создал механизм в том виде, в каком он известен в настоящее время: после поворота ручки окно может открываться в одном из двух режимов. Дело Вильгельма продолжает известный концерн Roto.

В России окна с подобным механизмом появились значительно позже – только в 90-х годах начались массовые поставки. Окна откидывались только на расстояние 14-15 см, позднее оно было уменьшено до режима микрощелевого проветривания.

Важно! Чем же так полюбился владельцам поворотно-откидной механизм и возможность откидывания только верхней части створки? Холодный воздух, как правило, скапливается в нижней части помещения, тогда как нагретый поднимается вверх. Но в откидном режиме холодный воздух с улицы поступает в верхнюю часть помещения, не создавая холодных сквозняков у пола. В таких помещениях при проветривании происходит интенсивный воздухообмен, но при этом не мерзнут ноги.

А в 2004 году на российском рынке окон появились еврофорточки – по виду все те же форточки из советского прошлого, только с возможностью откидного режима. Так в помещение проникает меньше холодного воздуха при проветривании.
