Небольшая печь из кирпича сделанная своими руками: фото кирпичной печи с описанием изготовления.

.

Для отопления гаража площадью 25 кв.м, решил выложить небольшую компактную печь из кирпича. Конечно для гаража предпочтительней использовать буржуйку, она сразу прогревает помещение, что очень удобно, пришёл в гараж, растопил буржуйку и тепло пошло.

Но буржуйка не держит тепло, и приходится часто подкидывать дрова. Печь из кирпича, прогревает помещение дольше, но зато, потом ещё продолжительное время поддерживает тепло за счёт горячих кирпичей. Такой вариант подходит, если гараж используется например в качестве мастерской, когда тепло в помещении нужно постоянно.

Использованы материалы:

• Кирпич печной огнеупорный около 100 шт.
• Кладочная смесь «Терракот».
• Дверцы для топки и зольника.
• Колосники.
• Асбестовая труба и металлическая труба сечением 108 мм для дымохода.
• Гофра.
• Вентилятор.
• Металлический лист для варочной панели.

Далее несколько фото по кладке печи.

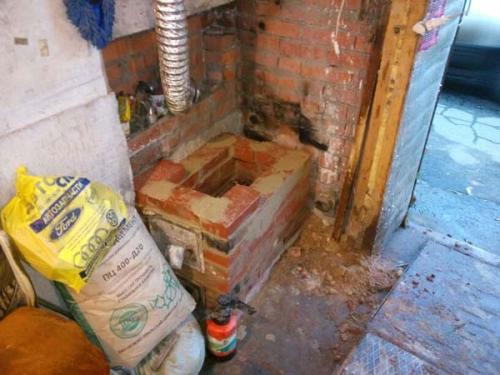

Первым делом выложил из кирпича основание, зольник и поставил колосники.

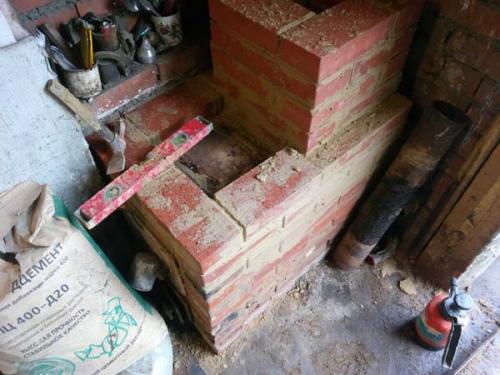

Кладка топки, установлены дверцы топки и зольника.

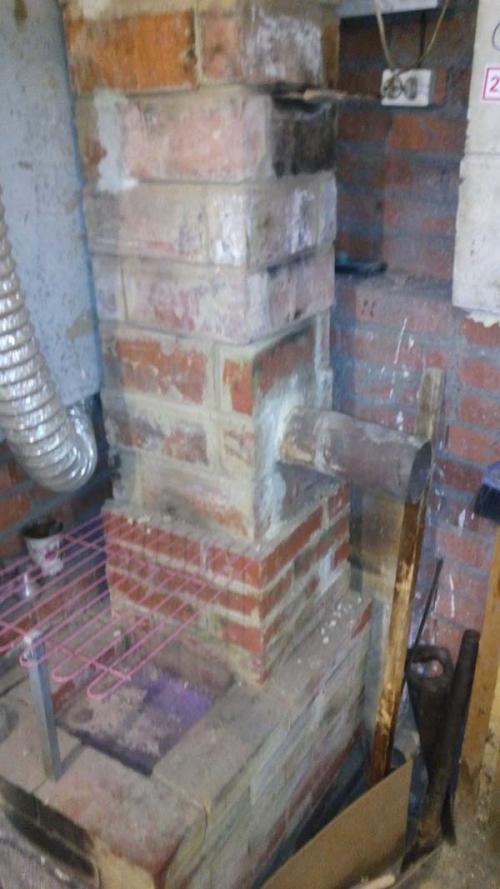

Сверху топки уложен металлический лист, начата кладка дымохода.

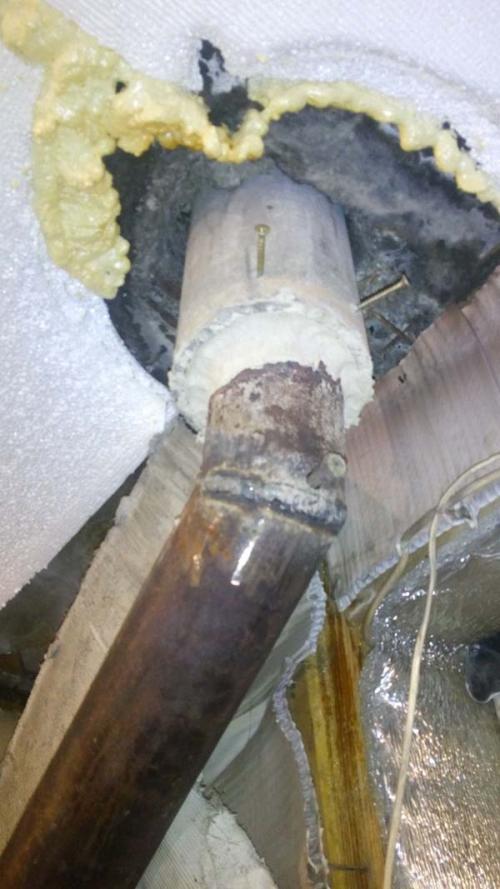

Для дымохода использовалась труба диаметром 108 мм, которая вставлена в асбестовую трубу выходящую на улицу.

Сквозь дымоход проходит боковая труба (теплообменник), с обратной стороны на трубу одета гофра, на гофре установлен вентилятор, труба нагревается в дымоходе и вентилятор дует теплый воздух в помещение гаража.

Печь прогревает гараж не сразу, нужно хорошо протопить минимум час, после чего печь прогревается и отдаёт тепло в помещение гаража.

Автор: Алексей Лутфуллин.

Связанные вопросы и ответы:

Какие материалы нужны для строительства кирпичной печи для гаража

Поскольку в основном гаражные печи используются для обогрева небольших помещений, необходимо учесть и некоторые требования, которым должно соответствовать то или иное изделие.

В зависимости от габаритов помещения необходимо подобрать лучший вариант конструкции и определиться, какое печное отопление подойдет в наилучшей степени и какая модель будет наиболее актуальной и эффективной – кирпичное изделие или вариант из пустого баллона.

Важно, чтобы изделие обладало не только самым высоким КПД, но и соответствовало всем правилам безопасности. Во избежание проникновения дыма в помещение и возникновения угрозы жизни необходимо убедиться, что дымоход устроен по всем правилам и тщательно герметизирован. Едкие пары дыма ни в коем случае не должны проникнуть в помещение.

Все легковоспламеняющиеся предметы и горючие вещества должны находиться на безопасном расстоянии от изделия, поэтому следует заранее позаботиться о месте расположения печи. Не следует использовать для растопки сырье сомнительного происхождения, поскольку выделяемые пары и газы могут оказаться вредными для здоровья.

При использовании металлических моделей следует разделить время топки на несколько периодов. Лучше растапливать печку два или три раза, нежели прибегать к длительному периоду горения. Это обусловлено тем, что металл может чрезмерно раскалиться и его соприкосновение с любыми горючими материалами приведет к пожару.

Чистка дымохода и печи в целом должна производиться хоть и нечасто, но регулярно – до трех раз в год.

Во время растопки и на протяжении всей процедуры горения сырья необходимо держать дверцу закрытой, дабы избежать попадания огня вовне и его распространения по пространству помещения.

Категорически запрещается оставлять маленьких детей наедине с растопленным изделием.

Кроме того, нельзя выбрасывать тлеющие частицы вблизи строений или в областях с обильной растительностью в виде кустарников или сухой травы. Весь мусор должен быть догоревшим дотла или предварительно затушенным.

Как рассчитать мощность печи для гаража площадью до 25 КВ.м

При выборе места для установки печи в гараже, необходимо учитывать несколько важных факторов. Во-первых, печь должна быть установлена вблизи вентиляционного отверстия или вытяжного вентилятора, чтобы обеспечить правильный и эффективный отвод дыма и продуктов сгорания. Это поможет избежать образования вредных газов внутри гаража и создания опасной ситуации для здоровья.

Кроме того, важно учитывать пространство вокруг печи. Она должна быть установлена на достаточном удалении от стен и других горючих материалов, чтобы предотвратить возможное возгорание. Рекомендуется оставить свободное пространство вокруг печи не менее 1 метра.

Необходимо также учитывать достаточность доступа к печи. Она должна быть установлена таким образом, чтобы можно было удобно дозаправлять топливо и контролировать работу печи. Рекомендуется размещать печь на таком уровне, который будет доступен для обслуживания без дополнительных препятствий.

Важным аспектом является также электрическое подключение печи. Рекомендуется устанавливать печь вблизи розетки или предусмотреть электропроводку для подключения печи к электрической сети.

Не забывайте о безопасности! В гараже, где может содержаться легковоспламеняющиеся и взрывоопасные материалы, следует установить печь, соответствующую стандартам безопасности и специальным требованиям.

Итак, при выборе места для печи в гараже рекомендуется:

1. Устанавливать печь вблизи вентиляционного отверстия или вытяжного вентилятора;
2. Обеспечить достаточное пространство вокруг печи;
3. Учитывать доступность для обслуживания и дозаправки;
4. Предусмотреть электрическое подключение печи;
5. Устанавливать печь, соответствующую стандартам безопасности и требованиям в гараже.

Правильный выбор места для печи в гараже поможет обеспечить комфортное использование и безопасность в процессе эксплуатации.

Как выбрать место для установки кирпичной печи в гараже

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора — устройство прослужит не слишком долго.

Какая температура нагрева должна быть у кирпичной печи для гаража

Дымоход может проводиться по 2 схемам:

Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.

Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.

Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.

Ниже рассмотрим каждый вариант подробнее .

Вывод через крышу

Монтаж через крышу — более сложный, потому что надо добиться герметичности при выводе трубы. Но если ряды гаражей стоят впритык друг к другу (а такое часто встречается в гаражных кооперативах) — то вывести дымоход можно только таким способом. Как вариант, его можно вывести через переднюю стену (в которой находятся ворота).

Из материалов понадобится:

Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.

Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.

Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.

Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).

Лучше всего, если труба не будет иметь изгибов (а если они будут — то чтобы их было как можно меньше, и по возможности не под прямым углом). Так дым будет лучше отводиться из буржуйки при горении.

Но с другой стороны — в гаражах ставятся маленькие буржуйки, и печная труба все равно будет короткой. Поэтому если вам нужно лучше обогревать помещение, то дымоход можно загнуть, и провести небольшой участок внутри гаража. Чтобы дым, проходя по нему, нагревал помещение.

Бюджетная герметизация прохода через крышу без мастер-флеша (

Вывод через стену

Для вывода дымохода через стену не нужен мастер-флеш и ППУ — понадобится только труба, отводы (для изгиба) и дефлектор.

Вывести дымовую трубу через стену — проще, чем через крышу (потому что проще заделать щели в вертикальной стене, чем в кровле, на которую будет попадать больше осадков).

Однако вывод через стену можно обустроить не всегда. Часто гаражи строятся целым рядом, или стоят вплотную друг к другу, или между ними есть очень маленькое расстояние, куда не сможет протиснуться человек. С задней стены — тоже может стоять другой гараж (то есть ваш гараж будет окружен соседними с 3 сторон). В такой ситуации — остается только вывод через крышу.

Щ ели в стене (между трубой и стеной) с обеих сторон (с улицы и из помещения) обязательно надо обработать жаропрочным герметиком.

Можно ли использовать кирпичную печь для отопления гаража круглый год

Русская печка на вид хоть и крепкая, монументальная, но без внимания и заботы даже она может обрасти «болячками», дать трещину. Как за ней ухаживать, чтобы служила долго? Как ее готовить к отопительному сезону? Каких «шуток» она не любит? Слово — печным мастерам.
Начинаем с утреннего туалета
— В целом уход за печью можно свести к одному простому правилу: как каждый из нас следит за собой, так и за печью нужно ухаживать, — говорит архитектор и проектировщик печей Евгения Просвирина. — Если печь каждый день топят и при этом уделяют ей столько же времени, сколько своему утреннему туалету, то она будет работать долгие-долгие годы.
Однако привыкший к умным приборам современный человек норовит оставить печь без присмотра, забывает чистить. Иногда в нее бросают то, чему там быть не положено: пластиковые бутылки, калоши, куски мебели, покрытые лаком, мусор. От такой небрежности ее внутренние каналы заполняются сажей, так что однажды при растопке печь вполне может начать гореть и даже взорваться.
Как только хозяин забывает про печь, тут же появляются проблемы: возникают трещины, ощущается запах дыма. Особого внимания требуют банные печи, ведь они работают на очень высоких температурах. Камни в хорошей парилке нагреваются до 600°С, и вместе с ними нагревается дымоход, именно поэтому пожары чаще всего возникают на банных чердаках.
Не космонавты мы
На вопрос, может ли дачник поставить печь своими руками, проектировщик печей Евгения Просвирина отвечает уверенно: очень редко! Но такое все же случается. Если человек по профессии инженер, механик или математик, он может сложить печь по книжке, и она у него будет работать. Это удивительные люди, своего рода Кулибины — творят, изобретают не ради денег, а по состоянию души.
Но, как не все могут стать космонавтами, так и печное дело не всякому любителю по плечу. Даже «Кулибиным» не всегда ясны профессиональные тонкости. Так, для любой печи необходимо предусмотреть приток воздуха. Раньше, в век деревянных рам, он был естественным. Из-за современных пластиковых окон, огонь остается без кислорода. Возникают проблемы: или задымление, или плохое горение.
Одна из самых важных деталей, предупреждают печники, — прохождение конструкции через деревянные детали дома. Везде, где дерево примыкает к печи, его нужно тщательно предохранить от пожара, а потому дымоходы у современных печей, как правило, кирпичные.
Сохраним ли мы, то, особенное тепло, которое дает русская печь? Рецепт крепкой, долго живущей печи кроется в умении и ответственности мастеров и внимании хозяев.
Фундамент не выдержит
Что нужно знать, ставя в доме русскую печь? В первую очередь то, что она весит не меньше 10 т, объясняет главный архитектор компании «Артдеко» Евгения Просвирина. Нельзя привязывать печь к конструкции дома — обрушится при проседании. Фундамент ей требуется автономный и крепкий, идеально подходящий печи по размеру.
Сильно отличается от обыкновенной кирпичной и печная кладка. Такого понятия, как печной кирпич у строителей, в сущности, нет. Но есть специальные сорта, подходящие для печной кладки. Например, кирпич М 200 — в меру крепкий и не пустотелый.
Печка запустила фейерверк
Отношения с печью может испортить и хозяйская любовь к острым ощущениям. Однажды попросили печников осмотреть камин, а он весь потрескался, пахнет ужасно! У хозяина даже неловко было спросить, что тут творилось. Помог охранник. Говорит: «Хозяина на Новый год дома не было, так его сын привел веселую компанию. Петарды запускали из камина!» Теперь, похоже, в инструкции нужно писать: «Не запускать из камина петарды».
Советы печника
Перед началом отопительного сезона печь нужно осмотреть, уделить внимание дымоходу, его почистить.
Сама печь от отсутствия эксплуатации не страдает. Однако первую после долгой паузы растопку нужно производить аккуратно. Разогревать печь следует потихоньку, медленно повышая температуру, иначе она треснет или лопнет.
Обычно хозяева справляются сами — любая печь имеет дверцы чистки, их нужно открыть и убрать с внутренних каналов лишнюю сажу. Для этого подойдет обычный гибкий стальной трос, которым чистят канализацию, с ершиком на конце. Всю вывалившуюся сажу собирают совочком — и на утилизацию.
За печкой нужно ухаживать независимо оттого, функционирует она или нет. Обязательно прочищать дымоход — в зависимости от количества растопок, раз в две недели, в худшем случае — раз в месяц.
Для собственной безопасности необходимо внимательно осматривать чердак и дымоход ежегодно.
И если вам надоел унылый кирпичный дизайн вашей печи, не отчаивайтесь. Можно кирпич покрыть разноцветной штукатуркой. Можно изразцы прикрутить проволокой, или плиткой отделать фасад русской печи и полати.
И напоследок перед началом отопительного сезона убедитесь, что дрова у вас сухие. Если они еще влажные небольшими порциями заносите их в дом для просушки. Тогда ваши каналы будут чистые, и огонь будет веселый с потрескиванием. А дым будет уходить в трубу, а не в помещение, так как это бывает с сырыми дровами.
Интервью записал Андрей Галамага. Август 2016г.

Как правильно обустроить дымоход для кирпичной печи в гараже

10 мин.

Гараж

Как правило, заядлые автолюбители проводят очень много времени в гараже. Это удобное и относительно просторное помещение становится для них складом, не слишком большой, но максимально удобной мастерской. Там же нередко хранят сельскохозяйственную продукцию, а также отдыхают с приятелями от «мирской суеты». Но есть у этого автохранилища один, но серьезный недостаток. Если в теплое время года там довольно комфортные условия, то холодной зимой в неотапливаемом помещении долго находиться невозможно. Что же делать? Возможное и самое простое решение — установка печи в гараже. Данное оборудование будет спасением хозяина, но только в том случае, если его монтаж был проведен по всем правилам. Поэтому сначала «мастеру на обе руки» нужно выбрать самый подходящий агрегат, а потом узнать о том, как правильно установить печь в гараже.

Правила пожарной безопасности

Это первое, с чем нужно познакомиться автовладельцу, если он решился на установку печи в гараже. Что обеспечить свою безопасность и сохранность всего имущества, ему необходимо строго придерживаться нескольких правил:

1. Стены и пол около отопительного оборудования должны быть защищены от случайных искр негорючим материалом. Противопожарным барьером способен стать бетон, кирпич, керамическая плитка, металлический или асбестоцементный лист, а также специальные плиты (Минерит, Суперизол).
2. Рядом с потенциально опасным отопительным агрегатом запрещается держать любые легковоспламеняющиеся предметы и материалы.
3. Чтобы предотвратить задымление/отравление, в гараже необходимо оборудовать эффективную вентиляционную систему.
4. Печь изготавливают из качественных материалов.

Чтобы защитить машину от опасного оборудования, работающего на топливе, между ней и отопительным устройством оставляют свободными как минимум 1,5 м.

Если метраж не позволяет так расточительно использовать пространство, то решением проблемы может стать возведение кирпичной стенки.

Как ухаживать за кирпичной печью, чтобы она служила дольше

Расчет материалов.
Обычно в книгах в описании печи кроме порядовки приводится и расчет материалов, необходимых для кладки печи. Если такого расчета нет, то можно сделать самим, имея порядовку.
Приблизительно подсчитать количество кирпича на печь можно так: считают количество кирпичей в первом ряду, умножают на количество рядов и умножают на коэффициент заполнения. Для отопительных печей он равен 0.8, а для плит с отопительным щитком – 0.65 . Еще надо учитывать, что примерно 10-15% кирпичей отбракуется.
Затем замеряется высота дымохода и считается количество кирпича в зависимости от сечения дымохода:
-на трубу в «четверик» надо 56 кирпичей на погонный метр;
-на «пятерик» надо 70 кирпичей;
-на «шестерик» - 84 кирпича.
На разделку с выдрой я считаю столько же кирпича как на метр соответствующей трубы.
Для того, чтобы ничего не забыть, я пользуюсь таблицей, которая есть в приложении.
А сейчас приведу пример расчета материалов на такую печь.

Сначала считаем количество кирпича. Эта печь имеет размер в плане 90х90см или это 3.5х3.5 кирпича. Считаем количество кирпича в первом ряду, умножаем на 30 рядов в печи и на коэффициент - 0.65
Получаем 24.5х30х0.65=477.75
Принимаем 480 шт.
Высота трубы 4 метра, труба в «четверик» получаем:
4х56=224 шт.
На разделку и распушку еще 56 шт.
Всего получаем 480+224+56=760 шт.
Прибавляем 10% брака 760+10%=836 шт.
Итого нам понадобится 836 шт. кирпичей.
Для футеровки этой печи огнеупорным кирпичом на ребро уйдет 25 шт.
Глины уходит примерно 30 кг на 100 шт. кирпича. Получаем: 30х8.36=250.8, принимаем 250 кг.
Песок считаем из расчета 70 кг на 100 кирпичей: 70х8.36=585.6, принимаем 580 кг.
Для того чтобы вывести трубу через кровлю потребуется примерно 10-20 кг цемента, в зависимости от высоты трубы.
Вычеркиваем ненужные размеры печного литья в таблице и в таком виде отдаем клиенту.
Когда он приобретает весь материал, он звонит, и я приступаю к работе.
Расчет стоимости работы.
Каждый печник оценивает свой труд по-разному. На ту печь, материал для которой мы подсчитывали, у нас разброс цен составляет от 10 до 30 тысяч рублей.
Последний раз встречался с одним известным в Иркутске печником и спросил его, как он считает цену печи. Он ответил: «От фонаря, но не меньше 30 тысяч».
Я считаю стоимость в зависимости от количества кирпича. Если печь кладется под штукатурку или отделку, то цена 25 руб. за кирпич, а если кирпич нужно класть под расшивку, то цена 35 руб. за кирпич.
Для расчета цены печи я для себя разработал прайс-лист. Он размещен в приложении
Теперь подсчитаем стоимость работы на эту печь согласно прайса:
Печь размером 90х90, плита с отопительным щитком - 12000 руб.
Футеровка огнеупором - 1000 руб.
Дымоход высотой 4 метра в «четверик» - 2700 руб.
Отливы вокруг трубы на кровле - 1000 руб.
Получаем всего 16700 руб.
Если требуется отделка плиткой, то берем из графы «площадь печи, м2» прайса и получаем: 8х1000=8000 руб.
Чтобы сложить эту печь мне с помощником мне понадобилось 3 дня по 8 часов.
Помощнику я плачу 100 руб/час.
3х8х100=2400 руб.
Всего я за 3 дня я заработал 14 300 руб.
Получилось 595 руб/час.
