Как сделать вентиляцию в квартире своими руками. Как сделать вентиляцию в квартире: последовательность и тонкости работ

Как сделать вентиляцию в квартире своими руками. Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделывается монтажной пеной .

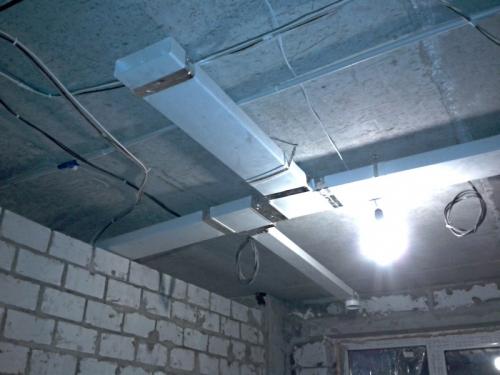

   Вентиляция в квартире в панельном доме фото

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.
3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.



Нужна ли приточная вентиляция в квартире. Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

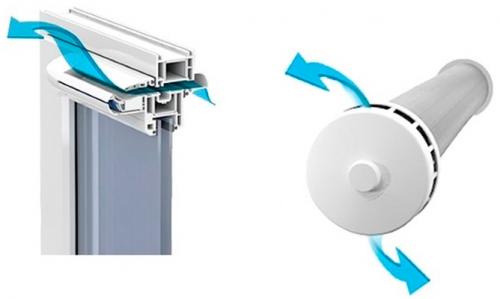

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку .

Приточная вентиляция в квартире с фильтрацией. Что такое приточная вентиляция

Приточная вентиляция – это система, которая доставляет свежий воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:

Вентилятор

Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный холод.

Фильтры

Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух. Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.

Нагревательный элемент

Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты достаточно электрического.

Рекуператор

Его используют, чтобы снизить затраты на подогрев в зимнее время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.

Система шумопоглощения

Некоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке используют звукоизоляционные материалы.

Воздуховоды

Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали, быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.

Система автоматического контроля

Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое. Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.

ТАКЖЕ В КОМПЛЕКТАЦИЮ ВЕНТСИСТЕМЫ МОГУТ ВХОДИТЬ ОСУШИТЕЛЬ, УВЛАЖНИТЕЛЬ ИЛИ ОБЕЗЗАРАЖИВАТЕЛЬ ВОЗДУХА.

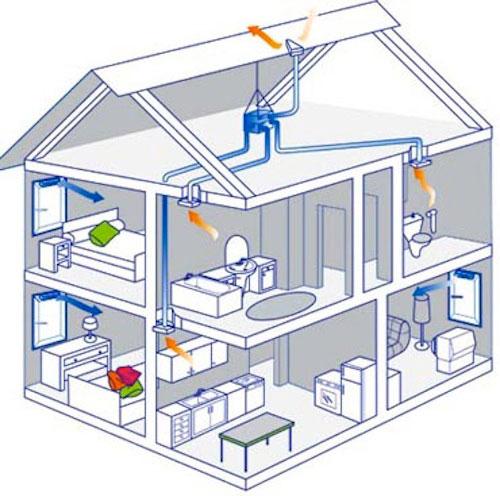

Вентиляция в квартире варианты. №1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

• естественная;
• искусственная.

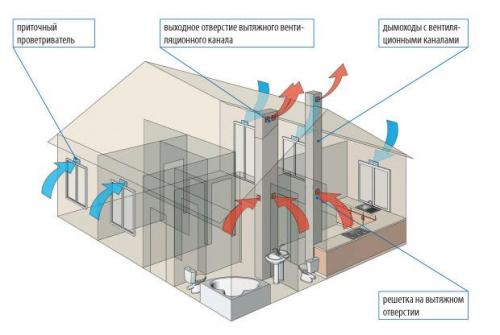

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

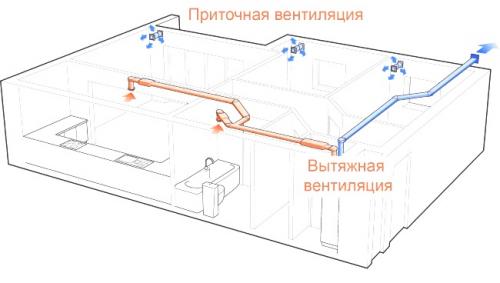

По назначению , как уже понятно, вентиляция бывает:

• приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Источник: https://detali-interera.ru-land.com/stati/kak-rabotaet-vytyazhka-v-kvartire-shemy-ventilyacii-v-kvartirah-mnogoetazhnogo-doma

Вентиляция своими руками. Самодельная домашняя вентиляция

• DIY или Сделай сам ,
• Здоровье гика

Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

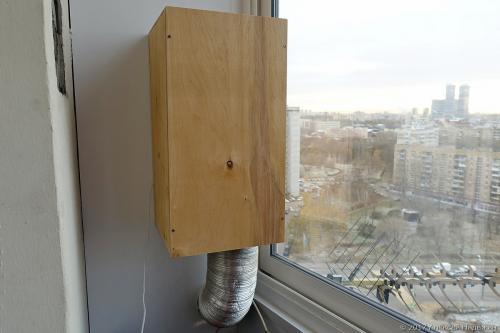

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

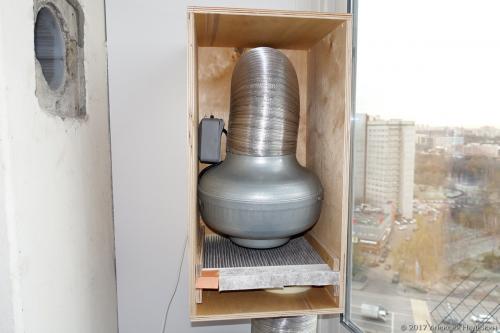

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

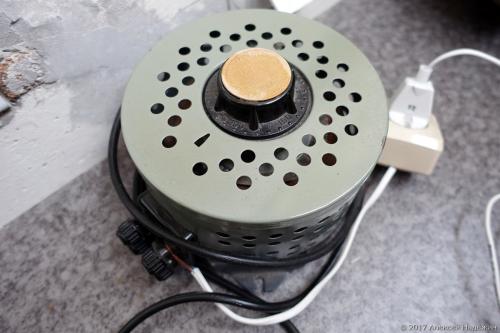

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

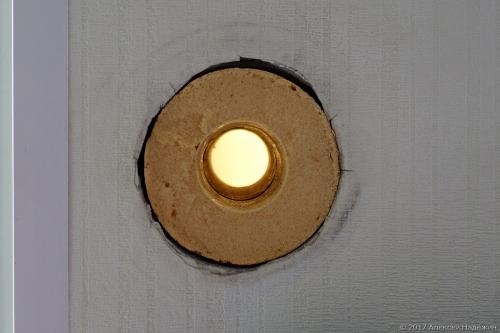

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.

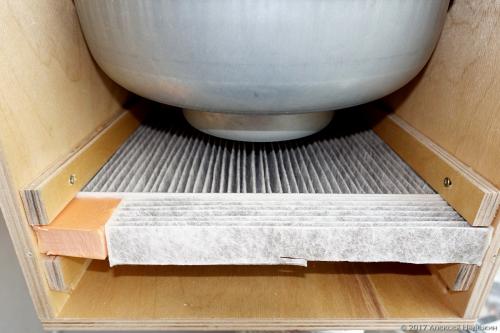

За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

Вытяжка в квартире. Как сделать принудительную вытяжную вентиляцию в квартире своими руками

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Видео как сделать вентиляцию в квартире? Легко
