Крепление полиэтиленовых труб. Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

химически нейтрален, может использоваться для транспортировки пищевых продуктов;
гладкие стенки препятствуют образованию налета внутри;
не подвержен коррозии;
небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Крепление ПНД труб к стене. Сферы применения

Использование труб ПНД в сельскохозяйственной отрасли и при бурении скважин имеет свои особенности, поэтому на этом не стоит останавливать свое внимание. Гораздо важнее разобраться в том, как можно применять полиэтиленовые трубы в частных домах и квартирах.

Применение полиэтиленовых труб во многом обусловлено рядом свойственных им положительных качеств, среди которых:

Высокая механическая прочность, за счет которой достигается надежность конструкции;
Эластичность, также положительно влияющая на надежность и долговечность труб;
Отличная устойчивость к воздействию большинства агрессивных химических веществ;
Полная сопротивляемость электричеству.

Важно помнить о том, что полиэтилен начинает плавиться при температуре, превышающей 80 градусов по Цельсию. Учитывая этот фактор, можно сделать вывод, что ПНД трубы подходят для обустройства холодного водоснабжения, канализационных систем и защиты электрических кабелей от внешних воздействий.

Монтаж трубопроводов ПНД осуществляется по-разному, в зависимости от того, какую систему необходимо создать.

Канализационная система

Обустройство канализационного трубопровода с использованием ПНД труб выполняется достаточно просто: трубы и все сопутствующие фитинги совмещаются посредством резиновых уплотнительных колец (прочитайте также: " Характеристики труб ПНД для канализации – виды, особенности, преимущества и недостатки "). Чтобы соединять трубы, нужно при вставке их в раструбы прикладывать некоторые усилия, а для максимального эффекта места соединения обмазываются силиконом на основе герметика.

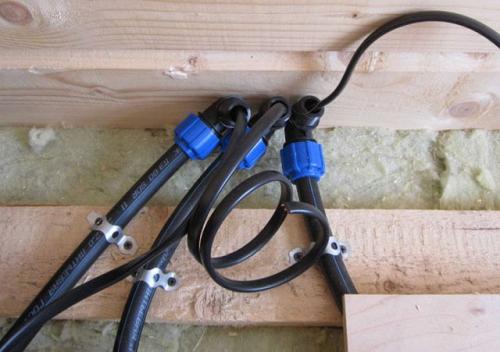

Укладка и крепление трубы ПНД к стене осуществляется еще проще: сначала к стенам или потолку посредством шурупов крепятся специальные защелки-фиксаторы. Трубы укладываются прямо в них. Если необходимости в хороших визуальных качествах системы нет, можно просто высверлить в стенах отверстия и запустить в них стальные штыри с загнутыми концами. В этих импровизированных кронштейнах и будут уложены канализационные трубы. Читайте также: " Как выполнить монтаж канализационных труб – выбор материала и способы установки ".

Выбор крепежа индивидуален: фирменные защелки выглядят лучше, но трубы при их использовании можно укладывать только вплотную к стене. Самодельные кронштейны не отличаются привлекательностью, но они дают несколько больше свободы при монтаже.

Электрические линии

При монтаже электрических сетей можно использовать как гладкие, так и гофрированные трубы – эффективность защиты проводов от этого не зависит. В любом случае, ПНД трубы отлично подходят для прокладки кабелей в силу отличной гибкости и нулевой проводимости электричества.

Возможности применения труб при электромонтаже довольно обширны: при необходимости укладку можно проводить на открытом пространстве, внутри стен или под землей (прочитайте: " Виды труб ПНД для кабеля в земле – какие лучше использовать и как укладывать "). В последнем случае на первый план выходит качественное и герметичное соединение труб.

Для достижения надежной стыковки ПНД труб можно воспользоваться двумя методами:

Сварка отдельных частей трубы напрямую или посредством муфт;
Горячая обсадка трубы (труба разогревается и с усилием вставляется в раструб, в результате чего достигается герметичное соединение).

Водопровод

Прокладывать водопровод из труб ПНД своими руками можно посредством разных приспособлений и методов:

Компрессионные фитинги;
Фитинги для диффузной сварки;
Стыковая сварка;

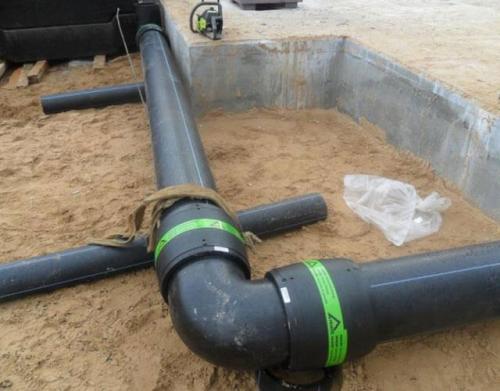

Электромуфтовое соединение.

Выбор подходящего способа зависит от предъявленных к будущей системе требований и имеющегося в наличии оборудования.

Монтаж труб ПНД на даче. Трубы ПНД

Чаще всего для водопровода на даче используют трубы ПНД — полиэтилена низкого давления. Они привлекательны тем, что могут собираться без всяких дополнительных устройств. Фитинги для сборки водопровода ПНД имеют резьбу и просто закручиваются руками.

Трубы ПНД для водопроводов выпускаются в бухтах или отрезками (зависит от диаметра)

Чем же так хороши полиэтиленовые трубы ПНД, что они почти вытеснили металлические? Кроме удобного монтажа есть еще целый ряд плюсов:

При соблюдении правил эксплуатации срок службы — 50 лет. Пока эта цифра не проверена, но она впечатляет.
Они не гниют, не ржавеют, стойки к химическим средам.
Эксплуатироваться могут при температурах до -60°C.
При замерзании воды в них они не лопаются — растягиваются, потом после оттаивания принимают прежние размеры.
Внутренняя поверхность у них идеально гладкая. Для водопровода это важно по двум причинам: меньше потери давления при транспортировке и на стенках не скапливаются отложения, их просто сносит потоком.
С их помощью сделать водопровод на даче своими руками очень просто, так же, как и вносить изменения потом.
Использовать трубы ПНД можно для устройства летнего и зимнего водопровода.
Удобные способы сборки: сваркой или на компрессионных (резьбовых) фитингах.

Недостатки есть, но их немного:

плохо переносят нагрев (кроме труб из сшитого полиэтилена) потому используются только для транспортировки холодных сред;
если сравнивать с металлом, обладают более низкой прочностью — ходить по ним нельзя.

Трубы ПНД можно сваривать специальным аппаратом, а можно соединять с помощью компрессионных фитингов. Для дачного водопровода куски трубы, тройники, переходники соединяются при помощи резьбовых соединений. Хоть и кажется такое соединение ненадежным, выдерживать оно может гораздо больше, чем 2-4 Атм, которые вы по-максимуму можете создать. Результаты проведения испытаний соединений на резьбовых фитингах смотрите в

Для водопровода подходят трубы ПНД, на которых нанесены голубые линии. Они предназначены для холодной воды. Если линии желтого цвета — использовать для подачи воды их нельзя — они предназначены для газа. В их составе имеются специальные добавки, которые делают воду непригодной.

Есть несколько градаций по рабочему давлению:

Л — легкие, выдерживают до 2,5 атм;
СЛ — средне-легкие — до 4 атм;
С — средние — до 8 атм;
Т — тяжелые от 10 и выше.

Для монтажа наружного (уличного) водопровода на даче используют трубы ПНД класса С и СЛ, диаметрами 32 мм, 40 мм и 50 мм. При выборе нужно еще определиться с плотностью.

Есть еще три марки полиэтилена: ПЭ 63, 80, 100. Эти цифры означают плотность. Чем более плотный материал, тем прочнее изделия, но и выше цена. Например, один погонный метр 32 мм трубы из ПЭ 80 стоит от 4$ (и больше в зависимости от толщины стенки). Такого же диаметра, но из ПЭ 100 уже от 7$ за погонный метр.

Нужна ли высокая плотность при устройстве водопровода на чаче? Наверно, да. За счет более высокой плотности стенки трубы делают более тонкими, что снижает их вес. Если вода на даче достается из скважины или колодца, вес может быть важным фактором — меньше будет проблем с закреплением опущенной вниз трубы.

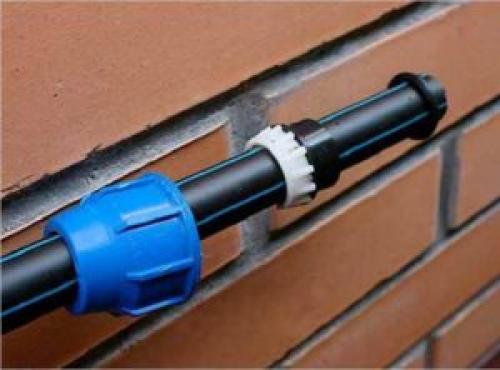

Соединение полиэтиленовых труб: Инструкция и Виды- Обзор +Видео

Соединение полиэтиленовых труб своими руками. В настоящее время водопроводы нечасто изготавливают из железа. На их место встали полимеры. Самый часто используемый материал – полиэтилен. Из этого материала производят трубы, предназначенные для водопроводов и для газопроводов. Этот материал пользуется большим спросом, поскольку им несложно произвести соединение полиэтиленовых труб своими руками.

Для этого только необходимо соблюдать простые правила.

Общие сведения

Полиэтиленовые трубы изготавливают из полиэтилена низкого давления. Маркировка –. Его главное отличие от обычного состоит в том, что у него повышенная прочность и эластичность, из-за чего он обладает хорошими эксплуатационными признаками. Этот материал нейтрален к химическим воздействиям и может использоваться даже для перемещения продуктов питания. Гладкая поверхность затрудняет появление налёта, не подвластен коррозии, маленький коэффициент расширения при нагреве и замерзании.

Важно!

При выборе труб на дачу нужно быть особо внимательным, потому что не все водопроводные полиэтиленовые трубы хорошо переносят заморозку.

Однако, есть несколько недостатков у полиэтиленовых труб: их запрещено использовать для отопления и для транспортировки горячей воды. Также они не переносят УФ излучения, потому что при его воздействии материал утрачивает эластичность и теряют прочность.

Трубы из полиэтилена сейчас имеют место в строительстве. Зачастую их используют для устройства канализационных и водопроводящих структур.

Полиэтиленовые трубы. Материалы

Основным материалом для изготовления пластиковых труб служит полиэтилен – полимер углеводорода этилена, получаемый под давлением в специальных автоклавах, при высоких температурах и в присутствии катализаторов. В зависимости от применяемой технологии, он может быть:

Низкой плотности, получаемый при очень высоком давлении (ПВД),
Высокой плотности, который получают при низком давлении (ПНД),
Сверхвысокой плотности, известный как «сшитый полиэтилен».

При этом плотность исходного материала напрямую связана со свойствами получаемых изделий: чем она больше, тем тверже и прочнее конечный продукт. Так, полиэтиленовые трубы ПНД имеют более высокую температуру эксплуатации, чем изделия ПВД, а также большую устойчивость к воздействиям механического либо химического происхождения . Но при этом они в какой-то мере теряют пластичность, свойственную полимерам низкой плотности.

ВНИМАНИЕ! Полиэтиленовая труба низкой плотности, изготовленная из ПВД, не предназначена для транспортировки жидкостей, разогретых до очень высоких температур (выше 80 0C) и под большим давлением, хотя из этого материала и делают напорные трубы со стенками повышенной толщины.

Труба ПЭ, на производство которой идет «сшитый» полимер, имеет уникальную молекулярную структуру в виде сетки с особо прочными межмолекулярными связями. Этот материал начинает плавиться лишь при температурах, достигающих 200 0C. Именно поэтому он идет на изготовление элементов отопительных систем.

Фитинги для полиэтиленовых труб. Стоимость и виды соединения полиэтиленовых труб фитингами

При сборке или ремонте водопроводной магистрали из полиэтиленовых труб, на участках разветвлений, сгибов и подключения труб с разными диаметрами, применяются механические и сварные фитинги. Они ориентированы на требования ГОСТ 27077-86, и включают следующие виды изделий:

Для прокладки газовых труб: фитинги термозисторого и литого типа.
Для водоснабжения: компрессионного (цангового, зажимного), сегментного сварного и фланцевого вида.
Для водосточной системы: гофрированного типа.

Конструктивные особенности

По своим функциональным особенностям фитинги делятся на следующие виды:

Тройники (для стыковки 3-х элементов трубопровода): ровные для подключения труб с одинаковым сечением и редуктивные (переходные) для изделий с разным диаметром.
Угольники (меняют направление магистрали под заданным углом).
Муфты (для стыковки труб в неподвижном состоянии).
Крестовины (для образования единой системы из четырех изделий или разделения канала на 4 ветви).

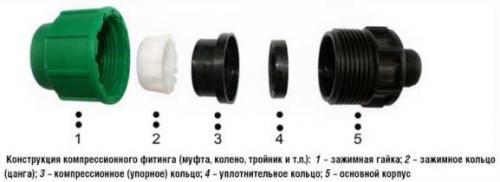

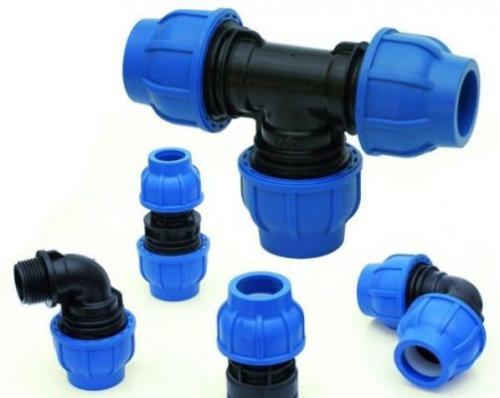

Компрессионные фитинги

Используются при монтаже наружного водопровода (питьевого и оросительного назначения) диаметром от 110 мм. Каталог фасонных соединений представлен муфтами (равносторонними и переходными) с внутренней или внешней резьбой, коленами, переходниками и заглушками.

К основным элементам конструкции относятся:

Корпусная часть.
Крышка с гайкой.
Уплотнитель.
Зажим круглого сечения.
Опрессовывающая втулка.

Компрессионные фитинги обеспечивают опрессовку обжимным кольцом и втулкой. Кольцо препятствует развинчиванию при гидравлических ударах и вибрации.

Положительные характеристики:

Исключают необходимость в использовании специнструментов.
Придают гибкие и жесткие свойства креплению.
Быстро и легко монтируются.
Выпускаются в большом диапазоне параметров и используемого сырья.

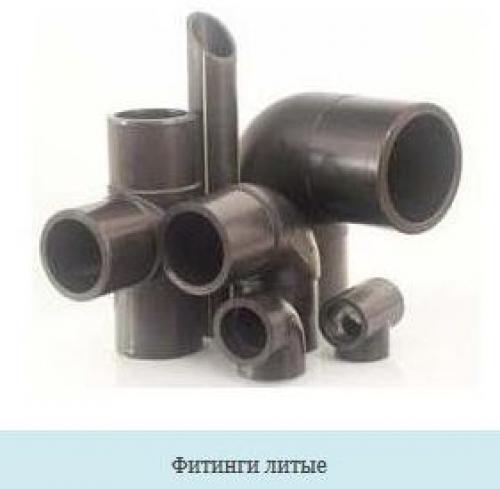

Литые соединения

Литые фитинги - целостные конструкции, полученные под давлением с дальнейшей механической обработкой. Применяются при укладке водо- и газопровода. Позволяют осуществлять повороты и разветвления, производить стыковку труб с разными параметрами. Допускается соединение литых зажимов со сварными.

Для подсоединения к трубе применяется технология сварки встык - торцы выравнивают и плавят, образованные соединения выдерживают давление, аналогично ПЭ трубе.

Дополнительным способом стыковки выступает применение сварных муфт. Литые фасонные элементы имеют удлиненный хвостовик для монтажа терморезисторных муфт.
