Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

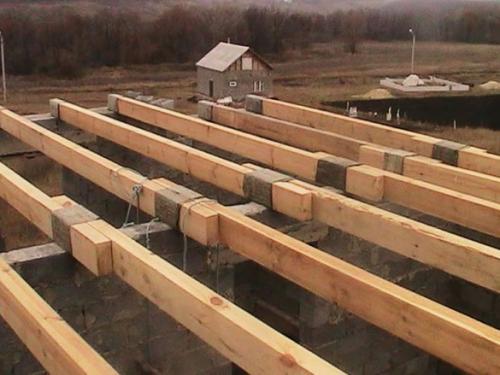

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Источник: https://balki-v-interere.postroivsesam.info/stati/perekrytie-doma-iz-brusa-vidy-i-konstruktivnye-resheniya-perekrytiy-v-dome-iz-brusa

Перекрытие между этажами. Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

• быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
• отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
• надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
• уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
• противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.

Как сделать перекрытие. Виды перекрытий и требования к ним

По своему местоположению перекрытия бывают междуэтажными, чердачными и подвальными.

Прочность, жесткость и долговечность – главные характеристики любого перекрытия. В качестве дополнительных требований чаще всего выделяют: хорошие тепло- и звукоизоляционные свойства, а также пожаробезопасность, т.е. устойчивость к огню. От жесткости перекрытия напрямую зависит, насколько долго сохранится отделка потолка и будет ли формироваться ощущение зыбкости: при малых значениях этого параметра могут появляться трещины и другие дефекты в результате прогиба перекрытия.

1. Межэтажные перекрытия отделяют помещения внутри здания. Как правило, помещения имеют примерно одинаковый температурный режим, поэтому главным требованием для таких перекрытий будет не теплоизоляционные, а звукоизоляционные свойства. При этом в случае наличия таких помещений, как ванная комната или других помещений с повышенным уровнем влажности, то дополнительным требованием может стать достаточная гидроизоляция межэтажного перекрытия.

2. Функциональность чердачных перекрытий ясна из самого названия. Главным требованием в случае отделения чердака от помещений здания является теплоизоляция, которая обеспечивается за счет слоя утеплителя, заложенного в конструкцию самого перекрытия. При этом обязательно использование пароизоляции с нижней стороны перекрытия, поскольку при высоких перепадах температур возможно образование конденсата, который может проникнуть в помещение.

3. Подвальные перекрытия функционально отделяют помещения дома от подвала. При этом аналогично с чердачным перекрытием, главным требованием является теплоизоляция: необходимо избежать утечки тепла в подвал, температура в котором чаще всего не превышает 8-12 градусов. При монтаже подвального перекрытия рекомендуется также использовать пароизоляцию, укладывая ее со стороны помещений с более высоким температурным режимом.

Для того чтобы сделать перекрытие между этажами, нужно определиться с типом будущей конструкции. Помимо местоположения, перекрытия можно разделить на балочные и безбалочные.

Перекрытия в деревянном доме. Видео описание

• Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru

• Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co

Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

• Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

Устройство межэтажных перекрытий по деревянным балкам. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

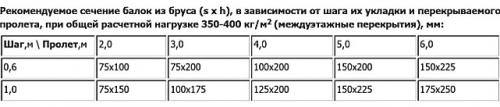

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Как сделать межэтажное перекрытие в деревянном доме. Конструкция перекрытия

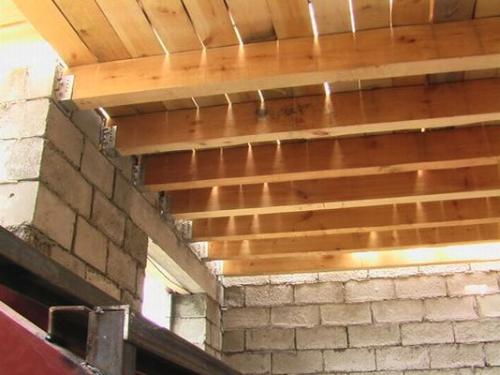

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Деревянное перекрытие. Какие плюсы и минусы деревянных перекрытий в доме: что говорят владельцы?

Споры о качестве и долговечности деревянных перекрытий на строительных форумах не утихают долгие годы. Если говорить откровенно, то данный вид конструкции действительно подходит не для каждого жилого помещения.

Чтобы четко оценить целесообразность перекрытий по деревянным балкам, стоит разобраться, в чем их преимущества и недостатки.

Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.

Расчет деревянного перекрытия дома. Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

• цельные;
• клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже . Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков . Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

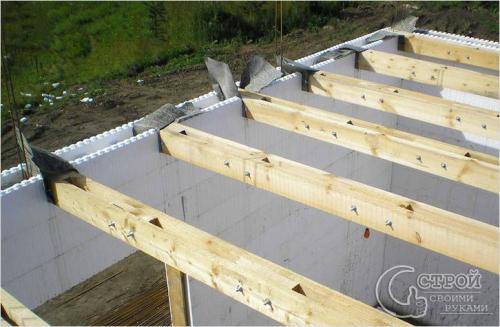

Перекрытие потолка. Балочное перекрытие

Обработка балок

Такой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.

Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.

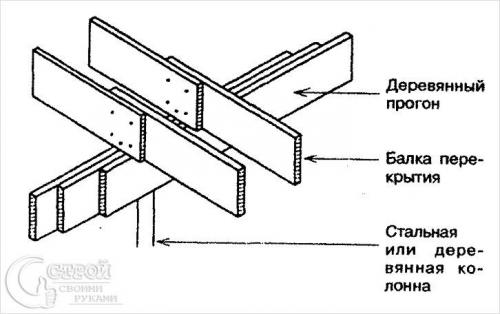

Опирание балок на деревянный прогон

Отнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней. Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины. Забракованные балки не используйте в строительстве.

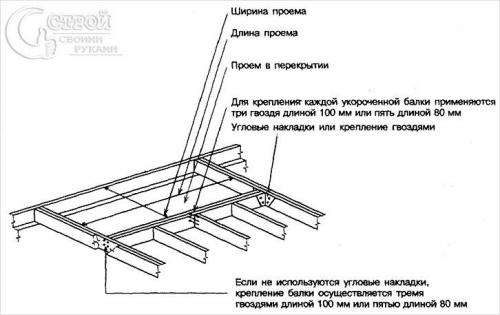

Схема проема в перекрытии

1. Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
2. Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
3. По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
4. Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
5. Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
6. Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.
