Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок

Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок

Древесное сырье имеет некоторые недостатки, для их устранения материал обрабатывают:

Нанесение восковой пропитки на древесину

• специальными пропитками от гниения, грибка, плесени;
• растворами, препятствующими проникновению влаги;
• жаростойкими средствами , снижающими уровень воспламеняемости дерева.

Стальные элементы конструкции нужно обработать антикоррозийными смесями.

Монтаж несущей конструкции начинается с укладки силовых балок с шагом не более 1 метра на стены с заходом на них более 15 см.

Крайние деревянные балки устанавливают в первую очередь. При помощи длинной доски, поставленной торцом, их выводят по уровню. Они не должны плотно соприкасаться со стенами, а иметь зазор 3–4 см, который позже заполняется утеплителем.

Остальные балки монтируют горизонтально по уровню крайних. Если опоры имеют недостаточную длину, их можно нарастить тем же материалом. Бруски соединяют болтами внахлест 0,5–1 метр. Такое крепление считается надежным.

Брус крепится к армопоясу анкерными пластинами. Торцы брусьев обрезают под углом примерно 70° для лучшего выхода влаги. Дерево промазывают антисептиком и жаропрочной пропиткой. Вещества на масляной основе и краску для этих целей использовать не рекомендуется. Они нарушают процесс естественного испарения влаги.

Заходящие за стену части брусьев обмазывают битумной мастикой и обматывают рулонным рубероидом в несколько слоев. Внешние торцы утепляют пенополистиролом.

Установка балок перекрытия

Для утепления пустоты между балками заполняют газобетонными блоками или кирпичом с зазорами между разными материалами в 2–3 см. В пустоты забивают минеральную вату. Она не дает дереву отсыреть, предотвращает появление конденсата.

Межэтажное перекрытие в доме из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

• деревянные балки с настилом из досок;
• монолитные и сборно-монолитные перекрытия;
• готовые железобетонные плиты-пустотки;
• газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

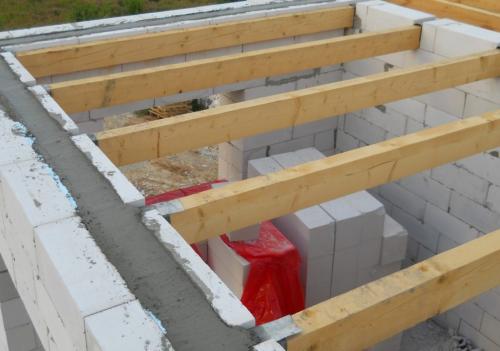

Деревянные перекрытия

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

• малый вес;
• простота монтажа;
• высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
• возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

• древесина нестабильна, склонна к короблению или гниению;
• материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
• существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
• в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

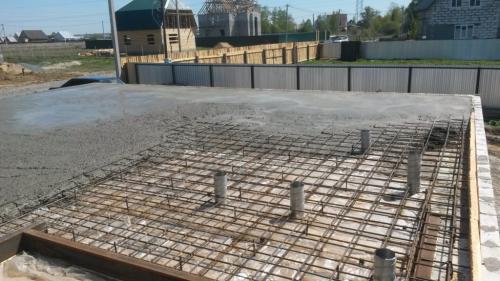

Монолитное и сборно-монолитное перекрытие

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

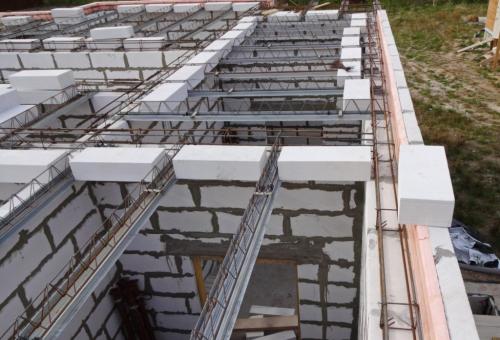

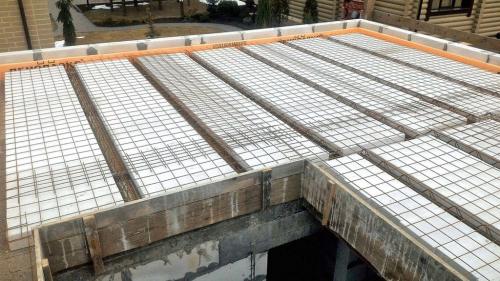

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Перекрытие одноэтажного дома из газобетона. Какие перекрытия лучше выбрать для дома из газобетона

Перекрытие — это горизонтальная конструкция, которая служит перегородкой для этажей здания и главным связующим элементом для стен. Такая конструкция требует дополнительной отделки, так как выполняет роль пола и потолка в помещениях.

Особенности перекрытий в домах из газобетона

Наиболее важным при выборе перекрытия является уровень нагрузки, который выдержит конструкция. Нормой для жилых помещений считается нагрузка в пределах от 500 кг/м² до 800 кг/м².

Срок службы конструкции должен быть максимально приближен к сроку годности материала стен, газобетону. Материал с коротким сроком службы должен перекрывать этот недостаток легкостью демонтажа.

Каким требованиям должны соответствовать

Основным требованием к перекрытию между жилыми этажами является выдерживание больших нагрузок. Чердачное помещение может иметь не особо высокую устойчивость к нагрузкам, если в нем планируется хранить легкие предметы и вещи. Для перегородок, отделяющих жилые помещения от чердачных и подвальных этажей, важна изоляция. Изолируют помещения от проникновения холодного воздуха, влаги и шумов. Также важны такие параметры как удобство и скорость монтажа, ценовая категория.

Учитывая цену на требуемые материалы, доставку и монтажные работы, самым доступным вариантом является деревянное перекрытие, а самым дорогим — сборно-монолитное.

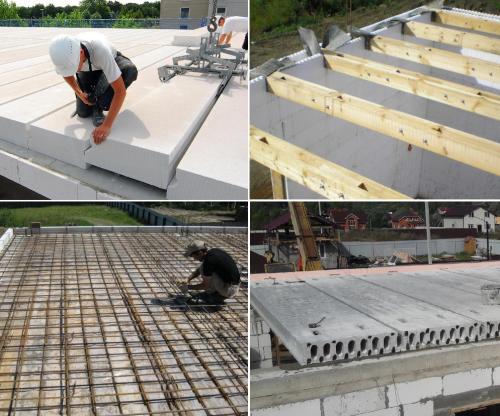

Виды перекрытий: какое лучше использовать

Какой материал будет использован в конкретном доме, зависит от пожеланий владельца будущего строения и рекомендаций проектировщика.

Выбор межэтажного перекрытия в газобетонном доме зависит от:

• количества этажей в доме, которых может быть не более трех;
• формы здания;
• размеров помещения;
• финансового положения;
• сейсмической обстановки региона.

Перекрытия бывают:

• монолитные,
• сборно-монолитные,
• деревянные,
• газобетонные.

Описание, сравнение, особенности

Монолитные и сборно-монолитные конструкции лучше других подходят для того, чтобыс большим расстоянием между наружными стенами и имеющее замысловатую форму. Перекрывать помещения с различным температурным режимом удобнее всего газобетонными плитами, так как они хорошо сохраняют тепло и не пропускают звук.

Низкая ценовая категория делает деревянные конструкции наиболее предпочитаемыми для владельца, но их не следует использовать в регионах сейсмической активности, повышенной влажности и при построении трехэтажного здания.

Железобетонные плиты долговечны, выдерживают большие нагрузки и усиливают стяжку несущих конструкций. Но вес и габариты изделия требуют постоянного присутствия подъемного крана, что увеличивает стоимость работ.

Таблица сравнения цен материалов, их особенности:

Вид перекрытия	Цена	Особенности
Деревянное	Низкая	Не используется для подвальных помещений
Железобетонное	Средняя	Требует использования спецтехники
Газобетонное	Средняя	Обладает высокими изоляционными свойствами
Сборно-монолитное	Выше средней	Выдерживает нагрузку не более 600 кг/м²
Монолитное	Высокая	Удобно применять в зданиях неправильных форм

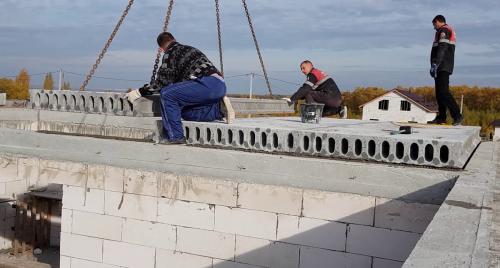

Железобетонные плиты перекрытия

Железобетонные плиты представляют собой прочное перекрытие, для монтажа которого используется спецтехника. Изготовление плит происходит из бетона высокой прочности и арматуры. Для облегчения плит, в них предусмотрены продольные пустоты.

Железобетонные плиты выдерживают нагрузку от 800 кг/м². Они применяются при строительстве трехэтажных газобетонных домов. Пустоты внутри плиты используют для повышения звукоизоляции и теплоизоляции помещения, а также для монтажа проводки.

Монтаж

Чтобы определить требуемую длину плиты, нужно к расстоянию между несущими стенами прибавить 240 см. Железобетонную плиту нужно класть с напуском в 120 см на каждую стену. Монтаж производится по схематическому чертежу проектировщика.

На место монтажа плиту подают краном и укладывают на густой раствор, нанесенный на места фиксации. Для точности расположения, монтажник ломиком производит корректировку укладки плиты. Блоки стягиваются проволокой и фиксируются сваркой. В случае образования щелей, их заполняют бетоном.

Деревянные перекрытия между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Деревянные межэтажные перекрытия в доме из газобетона. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов

в зависимости от месторасположения

:

• межэтажное;
• чердачное;
• цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
2. Шумоизоляционный слой, выполненный на дощатом настиле.
3. Зафиксированные гвоздями или саморезами поперечные лаги.
4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Источник: https://doma-na-veka.ru/stati/cherdachnoe-i-mezhetazhnoe-perekrytie-po-derevyannym-balkam-mery-po-teploizolyacii-i

Опирание деревянного перекрытия на газобетон. Плюсы и минусы деревянного перекрытия в доме из газобетона

Владельцы частных домов выбирают деревянные перекрытия потому, что они:

• долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
• доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
• легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

В эксплуатации древесина удобнее:

• потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
• черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

• выполнить подсыпку керамзитом,
• армировать поверхность и уложить стяжку,
• выровнять ее;
• и только потом – спустя месяц после ее высыхания – декорировать пол.

О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

1. пожар;
2. биологические вредители.

В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

Деревянные перекрытия в многоквартирном доме. Какие плюсы и минусы деревянных перекрытий в доме: что говорят владельцы?

Споры о качестве и долговечности деревянных перекрытий на строительных форумах не утихают долгие годы. Если говорить откровенно, то данный вид конструкции действительно подходит не для каждого жилого помещения.

Чтобы четко оценить целесообразность перекрытий по деревянным балкам, стоит разобраться, в чем их преимущества и недостатки.

Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.
