Проход дымохода через кровлю крыши. Основные требования СНиП по проходу дымохода через кровлю

Проход дымохода через кровлю крыши. Основные требования СНиП по проходу дымохода через кровлю

Основные требования, касающиеся обустройства систем отопления в частном доме, можно найти в  СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление». Информация о правилах возведения печи и дымохода размещены в подразделе «Печное отопление» (6.6). Далее будет представлена небольшая выборка, касающаяся именно интересующего нас в данной публикации узла.

• Пункт 6.6.14 говорит о том, что устье (верхний обрез) дымоходов должен быть защищен от прямого попадания атмосферных осадков. Поэтому на оголовок трубы закрепляется дефлектор, зонт или другие прикрывающие сверху это отверстие приспособления, которые, вместе с тем, не должны создавать препятствий свободному выходу дыма.

Защитный колпак с сетчатым искроуловителем

• Пункт 6.6.15 – дымоходные трубы твердотопливных печей (работающих на дровах или торфе), проходящие через крыши, покрытые горючим кровельным материалом, должны быть оснащены искроуловителями, с установленной в них металлической сеткой, имеющей ячейки не более 5×5 мм. (К слову, ставить слишком мелкую сетку, менее 2×2 мм, не рекомендуется, так как она будет очень быстро зарастать сажей).
• Пункт 6.6.22 устанавливает минимальные расстояния между наружными поверхностями стенок дымохода и элементами стропильной и кровельной систем, изготовленных из горючих материалов. Они должны составлять:

— для труб из кирпича (минимальной толщиной 120 мм) или жаропрочного бетона (толщиной не менее 60 мм) расстояние должно составлять не менее 130 мм.

— для керамических труб без внешней термоизоляции – 250 мм;

— для керамических дымоходов с внешней термоизоляцией из материалов с термическим сопротивлением не меньше 0,3 м×°С/Вт – 130 мм.

Оставленное пространство между трубой и горючим кровельным покрытием следует перекрывать негорючим материалом. Естественно, там же должна быть предусмотрена и гидроизоляция этого просвета.

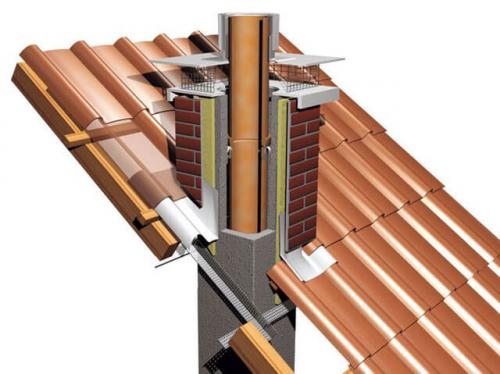

Узел прохода дымовой трубы через кровлю. Вывод дымохода через утепленную крышу

Проход дымовой трубы через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть непрерывными по всей кровле. Кроме того, применяемые с этой целью полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, гласящие, что между наружными стенками дымохода и элементами крыши из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают превратить участок крыши, обнимающий дымоход, в отдельную зону: по бокам от трубы — с помощью стропильных ног, а сверху и снизу от нее — с помощью поперечных балок. Таким образом создается своего рода короб, размеры которого определяют на основании СНиП. Объем короба заполняют каменной ватой высокой плотности, это негорючий утеплитель, к тому же способный обойтись без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняют традиционно: надрезают их крестообразно, доводят края до стропил или поперечных балок и крепят гвоздями (скобами). Стыки герметизируют специальными лентами или клеевыми составами.

Чтобы дымоход не «пронзил» несущую стропильную балку или не пришелся на зону ендовы, его местоположение должно быть четко определено еще на стадии проектирования здания

Проем для дымовой трубы

Существует и другой подход к проблеме. Так как внешние стенки современных многослойных дымоходов, как правило, не нагреваются в зоне вывода через крышу более 60°С, то пленкам ничего не угрожает, а следовательно, их можно подводить прямо к трубе, фиксируя скотчем. При этом в слое гидроизоляции над трубой необходимо установить желобок из нержавеющей стали (или сделанный из той же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизолирующей прослойкой, следует учесть, что на температуру его наружной поверхности в месте вывода на крышу влияет целый ряд факторов: высота трубы, вид отопительного оборудования, толщина слоя теплоизоляции и др.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Так как в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционный слои, то, таким образом, отпадают проблемы с проводкой дымового канала через кровельный «пирог» с обеспечением непрерывности всех слоев и гарантией пожаробезопасности.
Существенно упростит задачу также вывод трубы через П-образный вырез в карнизном свесе, исключающий само наличие узла примыкания к кровельному покрытию. Правда, в этом случае придется предусмотреть дополнительный водосток в зоне выреза.
Однако нужно учитывать, что, будучи удаленным от конька, дымоход получится довольно высоким и будет испытывать серьезные ветровые нагрузки. А следовательно, для его укрепления понадобится система растяжек, для которой тоже придется обеспечить герметичный проход через кровлю.

Проход дымохода через крышу из металлочерепицы. Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Проход дымохода через мягкую кровлю. Проход через кровлю круглой трубы

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

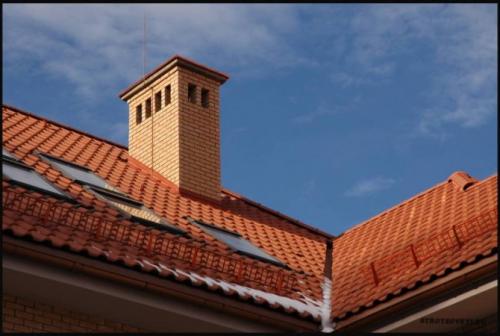

Проход дымохода через шиферную крышу. Особенности выбора месторасположения

Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

• Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
• Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
• Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька . Почему именно в этом, а не в каком либо другом месте:

• В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
• Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода, то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

Проход дымохода через крышу из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

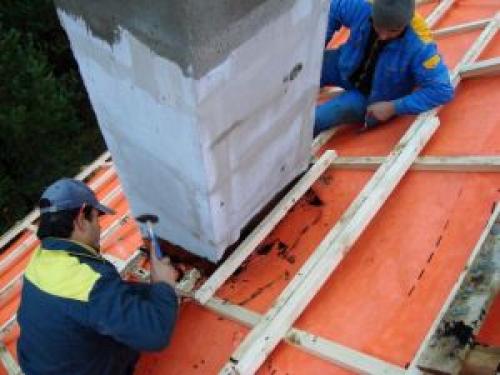

1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.

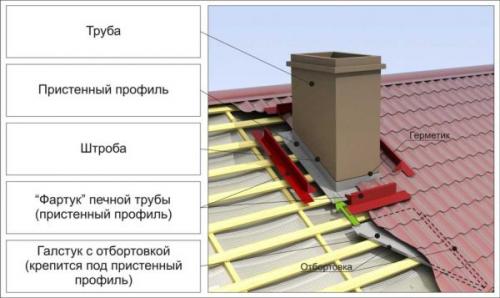

2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.



Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

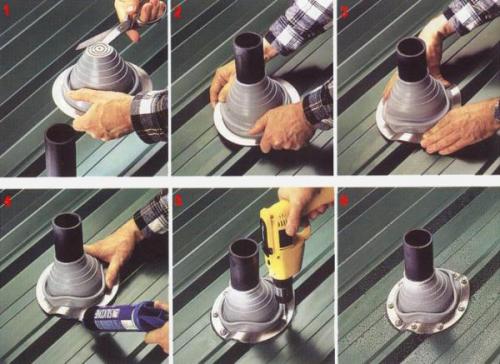

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!
