Размер шифера 7 волновой. 7-волновой шифер

Размер шифера 7 волновой. 7-волновой шифер

Шиферные листы с волнистым профилем на 7 волн имеют симметричные кромки и производятся толщиной 4,7; 5,2; 5,8 мм. Высота волны такого профиля составляет 40 мм, шаг волны 150 мм* .

По ширине семиволновой шифер (980 мм) меньше, чем восьмиволновой и даже, чем шестиволновой (профиля 41/177) и для покрытия крыши нужно большее количество листов. Но в случае, если площадь поверхности крыши хорошо перекроется такого типа листами, целесообразнее применить данный материал. Размер листа шифера влияет на вес материала, соответственно, различается и нагрузка от кровли, выполненной листами разного размера на стропильную систему и несущие стены.

Семиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 7- МИ ВОЛНОВОГО ШИФЕРА



Высота волны	Шаг волны	Ширина	Длина	Толщина	Вес	Полезная площадь
40 мм	150 мм	980 мм	1750 мм	4,7 мм 5,2 мм 5,8 мм	18,8 кг 20,8 кг 23,2 кг	1,336 м 2
40 мм	150 мм	980 мм	525 мм 850 мм 1580 мм 1650 мм 1700 мм 1750 мм	5,2 мм	20,8 кг **	1,336 м 2***

П р и м е ч а н и я:
    *Профиль 40/150 (СВ)
 ** Приведенные значения массы получены расчетным путем и являются справочными. При расчете массы листов приняты: длина 1750 мм и влажность 12 %
***  Полезная площадь приведена для листа длиной 1750 мм.

АССОРТИМЕНТ

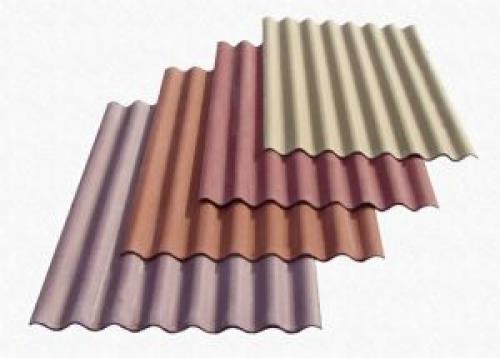

Также как и остальные виды волнового шифера, 7-волновой выпускают окрашенным и неокрашенным. Палитра цветного шифера: зеленый, синий, красный, коричневый и оранжевый.

ПРИМЕНИЕ

Семиволновой шифер применяется как в жилом, так и в промышленном строительстве для покрытия крыш.

Размеры шифера 8 волнового. Характеристики кровельного покрытия

Размеры и вес шиферного полотна с периодом волны в 15 см определен ГОСТом № 20430-84. Габариты восьмиволнового полотна закладываются в маркировку изделия. Например, стандартная кодировка 40/150—1750—8 ГОСТ 20430—84 означает:

• Цифры 40/150 обозначают высоту и шаг профиля;
• Обозначение 1750 – размер в длину кровельного покрытия, в миллиметрах;
• Цифра 8 – количество волн в изделии.

Промышленность выпускает лист 8 волнового шифера с размером в длину 1750 мм и 2500 мм. Ширина в обоих стандартна и составляет 1130-1150 мм. Толщина асбестоцемента для размера 175 см равна 5,8 мм. Более длинные полотна в 250 см имеют толщину до 6 мм. В новом ГОСТе № 30340-95 толщина восьмиволновой модели может быть 0,5 см, 0,52 см и 0,6 см.

Шиферные листы семиволнового исполнения отличаются от 8 модели только габаритом в ширину. По стандарту это 98 см, но из-за увеличенного допуска на форму кромки, в продаже можно встретить полотно 97 см и 100 см. Такая же ситуация сложилась и со стандартным восьмиволновым пакетом. Из-за погрешностей в форме и высоте кромок и крайних волн габарит в ширину может отличаться на 10 мм с каждой стороны.

К сведению! По ГОСТу такая погрешность не считается браком, на разных предприятиях, выпускающих материал с 7 и 8 изгибами, существуют свои особенности производства, связанные с технологией отливки асбестоцемента.

Поэтому, если продольная размерная величина указана в стандарте точно – 175 см и 250 см, и его можно проверить рулеткой, то габарит по ширине считают справочным и принимают к сведению. На укладку данный факт никак не влияет, так как материал монтируется на обрешетку с обязательным перехлестом крайней волны. Для бытовых целей рекомендуется измерять расстояние между гребнями крайних волн, по стандарту для восьмиволновой модели принят размерный параметр в 105 см.

Размерные характеристики и максимальные погрешности в габаритах полотна зависят и от категории шифера. Для высшего сорта отклонения составляют не более 1,0 см по длине и ширине, для первого сорта разброс увеличивается до 1,5 см.

Источник: https://detali-interera.ru-land.com/novosti/razmer-lista-shifera-starogo-chem-reguliruyutsya-razmery-volnovogo-shifera

Рабочий размер шифера.

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

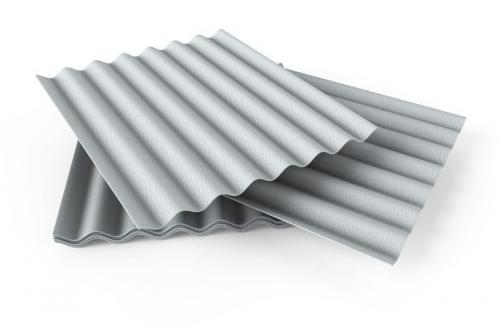

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

1. Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
2. Хризотил-асбест. (10-20%).
3. Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

1. 40/150 — высота волны 40 мм, длина волны — 150 мм.
2. 54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

• Ширина листа — 1130 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

• Ширина листа — 980 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

• Ширина листа — 1125 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

• Листы шириной 680 мм;
• длина — 1120 мм;
• толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Размер шифера 6 волнового старого образца. Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Размеры шифера старого образца. Характеристики волнового шифера

Волнистый шифер чаще всего применяется в кровле. Размеры листа волнистого шифера зависят от его типа. Сегодня выделяют 2 типоразмера профиля:

• 40х150. У таких листов высота одной волны составляет 4 см, а длина между волнами – 15 см.
• 54х200 с высотой гребня 5,4 см и расстоянием между ними в 20 см.

Общие характеристики и габаритные размеры шифера волнового:

Общие параметры листов	Типоразмер	Допустимые отклонения (мм)	Вес 1 листа в кг
	40х150	54х200
Длина (мм)	1750	1750	15
Ширина (мм)
6-волновой		1125	+10/-5	26/35
7-волновой	980		+10/-5	23,2
8-волновой	1130		+10/-5	26,1
Толщина (мм)	5,8	6,0; 7,5	+1/-0,3
Высота одной волны
Рядовая	40	54	+4/-3
Перекрывающая	40	54	+4/-5
Перекрываемая	32	45	+4/-6
Ширина перекрывающей кромки (1)	43	60	7
Ширина перекрывающей кромки (2)	37	65	—
Расстояние между волнами (шаг)	150	200	—

Важно обратить внимание не только размер волнистого шифера, но и на вес панели. Он будет зависеть в первую очередь от количества волн, а также от толщины самого шифера.

Профиль 40х150 имеет такой вес:

• 7-волновые – 23,2 кг;
• 8-волновые – 26,1 кг.

Другой тип профиля (54х200) имеет немного больший вес: 7 волн – 26 кг, 8 волн – 35 кг.

Важно! Часто в расчет берется не вес одного листа, а вес 1 кв. м шифера.

Для чего нужно знать точный вес кровельного материала? Дело в том, что листы шифера довольно тяжелые и сами по себе сложные в установке. Кроме того, в наших регионах часто важно приплюсовать к весу листов еще и вес осадков (дождя или снега). Это позволит правильно рассчитать общую нагрузку на кровлю.

В нижеуказанной таблицы подробно рассмотрен вес листа волнового шифера – 1 листа и 1 кв.м:

Размер листа и количество волн	Вес одного листа (кг)	Вес 1 кв.м кровельного материала (кг)
1750х1135х5,2 мм, профиль 40х150, 7 волн	18,5	9,487
1750х1135х5,2 мм, профиль 40х150, 8 волн	20,6	10,4
1750х1135х5,8 мм, профиль 40х150, 7 волн	23	11,8
1750х1135х5,2 мм, профиль 40х150, 8 волн	26	13,35
1750х1135х6 мм, профиль 54х200, 8 волн	26	13,35
1750х1135х7,5 мм, профиль 54х200, 8 волн	35	17,97

В строительной среде особенно часто встречается так называемый шифер старого образца. Несмотря на слово «старый» в названии, его активно используют для кладки крыши. Размер шифера старого образца по ГОСТ: 1,2х0,68х0,05 м. Вес листа: 8,6 кг.

Размер шифера 6 волнового. Эксплуатационно-физические параметры материала

Шифер волновой представляет собой прямоугольные асбоцементные листы стандартизированного размера, имеющие профиль в виде волн. Производится способом формовки из жидкой смеси хризотил-асбеста (10-20%), портландцемента (80-90%) и воды. При этом портландцемент здесь является вяжущим компонентом, а хризотил-асбест - армирующим заполнителем. Именно последний компонент фиксирует хрупкую цементную основу в заводской волнистой форме и формирует механически стойкую структуру.

Среди технических характеристик шифера волнового определяющими являются:

1. Число волн.

Согласно действующему ГОСТ Р 30340-95 асбоцементные шиферные листы могут иметь 6-8 волн, причем наиболее практичными считаются семи- и восьмиволновые. Такому шиферу присуща малая разница между полезной и номинальной площадью, а значит в ходе монтажа кровли на перехлесты с двух сторон теряется минимальное количество материала. Шиферные листы шестиволновой фактуры в этом отношении заметно хуже, соответственно их расход на кровлю аналогичной площади на 5-10% больше. Помимо шести-, семи- и восьмиволновых, отдельные заводы выпускают асбоцементные листы с пятью волнами. Но поскольку госстандартом подобный материал не регламентирован, его качество и физические свойства определяются техническими условиями конкретного предприятия и могут существенно различаться у разных производителей.

1. Размеры волнового профиля.

Характер геометрии шиферного листа зависит от шага волны и ее высоты. В соответствие с ГОСТ Р потребителям предлагается шифер двух типов сечения - 54/200 и 40/150. Здесь в числителе указывается высота рядовой волны в мм (расстояние между наивысшей и наинизшей точками таковой), а в знаменателе - ее шаг (расстояние между вершинами соседних волн) в мм. Для крайних волн, называемых перекрывающей и перекрываемой, вышеуказанные параметры имеют несколько иное цифровое выражение. Так, если рядовая и перекрывающая волны по высоте одинаковы, то перекрываемая немного ниже. К примеру, для листов 40/150 при высоте перекрывающей и рядовой волн в 40 мм перекрываемая волна имеет высоту 32 мм. При сечении материала 54/200 данные параметры составляют 54 мм и 45 мм соответственно.

1. Толщина шифера.

Толщина асбоцементных листов напрямую зависит от геометрических характеристик волнового профиля. Так, стандартный шифер типа 40/150 имеет толщину 5,8 мм. Поскольку при увеличении размеров профиля до 54/200 во избежание растрескивания материала необходима большая толщина, госстандарт регламентирует последнюю в пределах 6-7,5 мм.

1. Размеры шиферных листов.

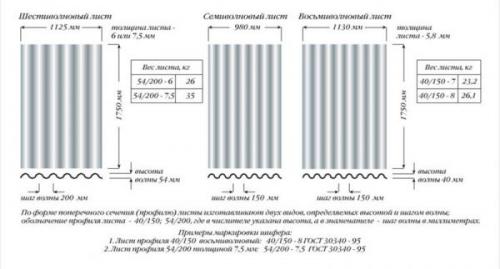

Государственный стандарт устанавливает такие размеры листов волнового асбоцемента вне зависимости от размеров профиля:

• шестиволнового - 1750х1125 мм;
• семиволнового - 1750х980 мм;
• восьмиволнового - 1750х1130 мм.

Вместе с тем некоторые предприятия производят шифер нестандартизированных размеров, что порой затрудняет расчеты исполнителей относительно необходимого количества кровельного материала.

1. Масса листов.

Данная характеристика зависит от типа профиля, числа волн и толщины конкретных листов. Вес шифера регламентируется госстандартом и находится в пределах от 23,2 кг (для семиволнового материала марки 40/150, 1750х1130х5,8 мм) до 35 кг (для восьмиволнового шифера марки 54/200, 1750х1130х7,5 мм).

1. Колер покрытия.

Как правило, волновой шифер имеет бело-серый цвет. Но ряд предприятий стремятся расширить цветовую палитру производимой продукции за счет выпуска, помимо обычных, асбоцементных листов кирпичного, желтого, синего, зеленого и иных колеров. В процессе изготовления окрашивающие вещества либо вносят непосредственно в жидкую асбестовую массу на этапе производства шифера, либо окрашивают пигментированными составами уже готовые волновые листы. Первая технология дает стойкий цвет, поскольку пигмент заполняет всю толщу асбоцемента. Однако она по сей день не охвачена госстандартом и разрабатывается отдельными заводами на основе собственных ТУ. Второй путь декорирования шифера отвечает нормативам ГОСТ, при этом в качестве пигментов могут применяться полимерные, алкидные либо акриловые красители. Эти же краски рекомендуется использовать для самостоятельной окраски и декорирования материала, что позитивно меняет его эстетические качества и повышает срок службы. В любом случае колористическая отделка листов улучшает их в плане морозостойкости, механической прочности и водонепроницаемости.
