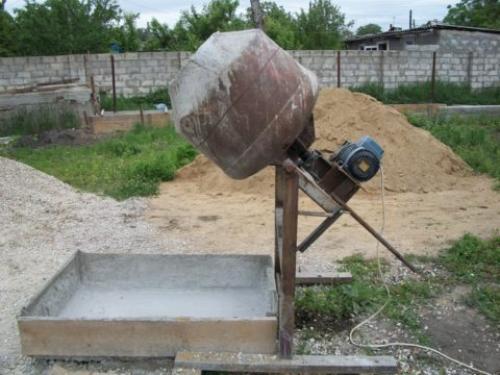

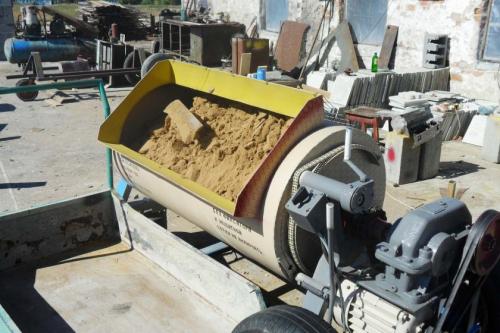

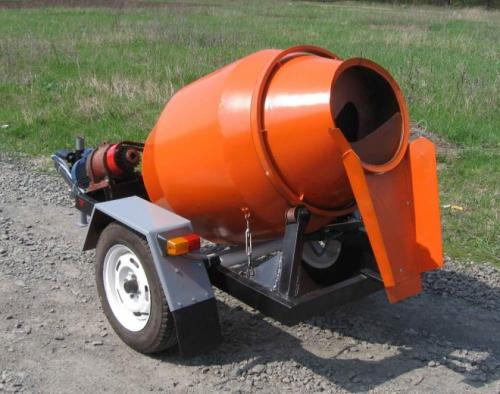

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

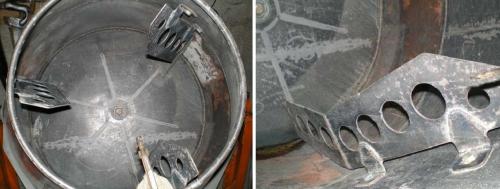

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

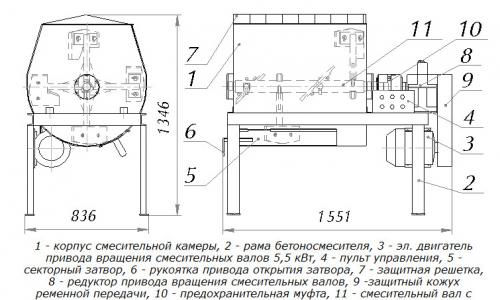

Схематическое изображение механического бетоносмесителя.

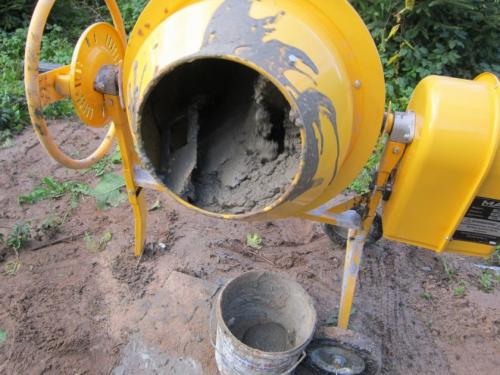

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

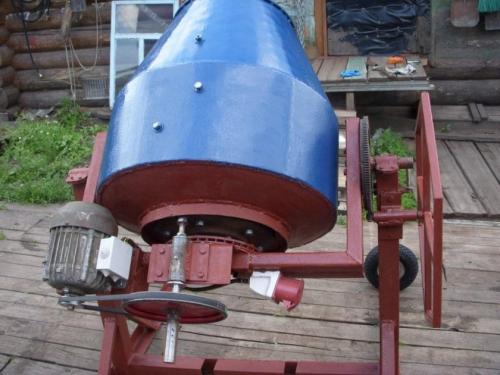

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

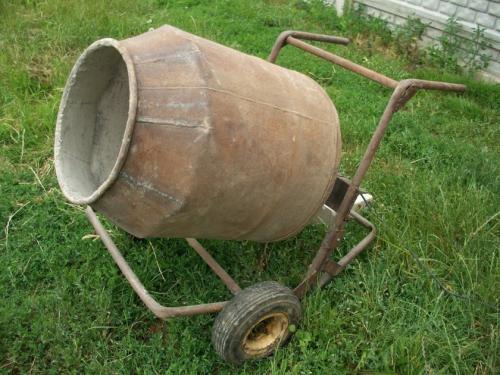

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

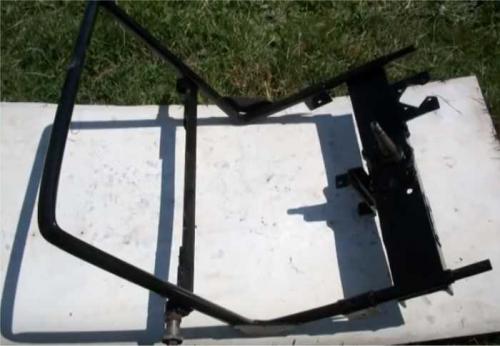

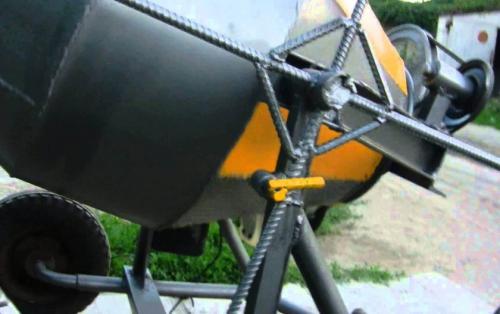

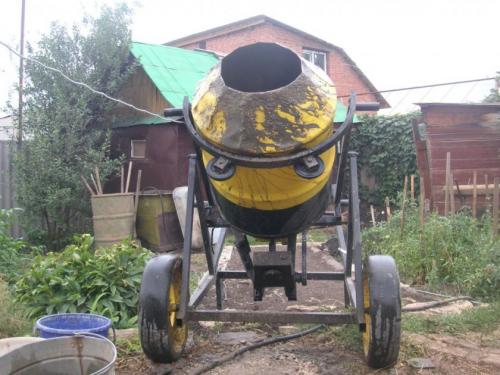

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

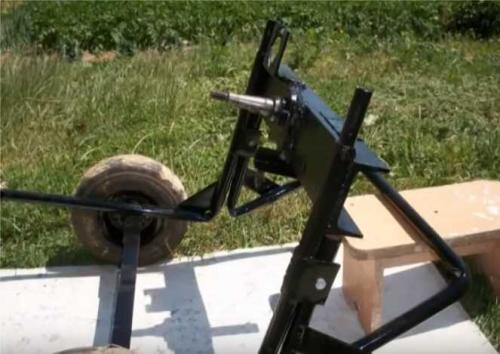

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

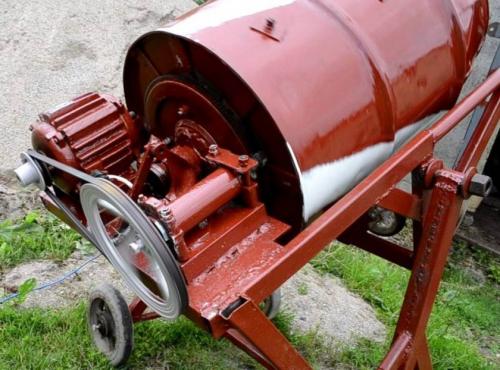

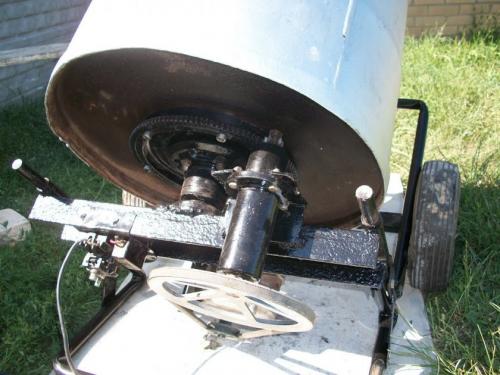

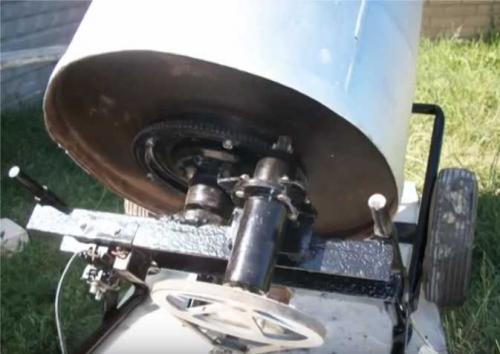

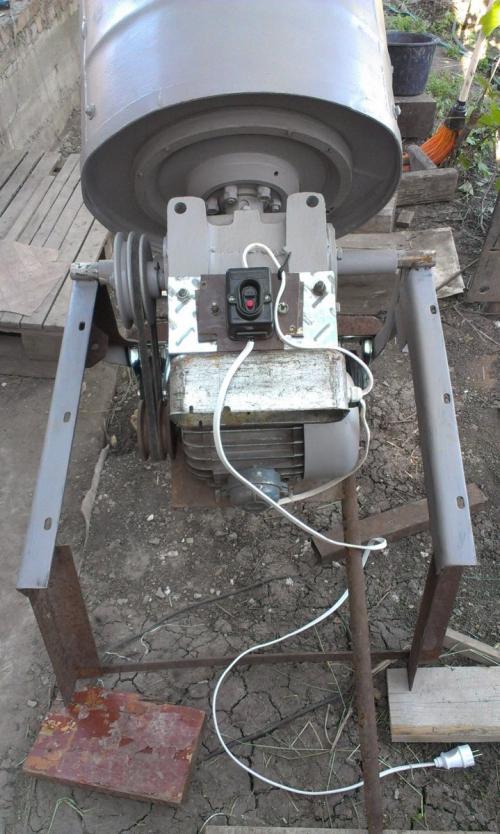

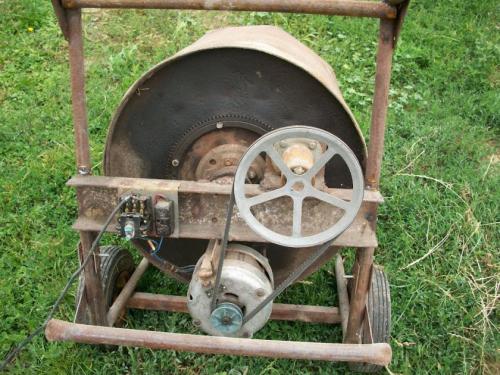

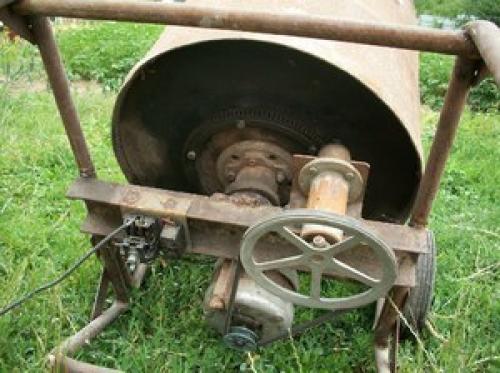

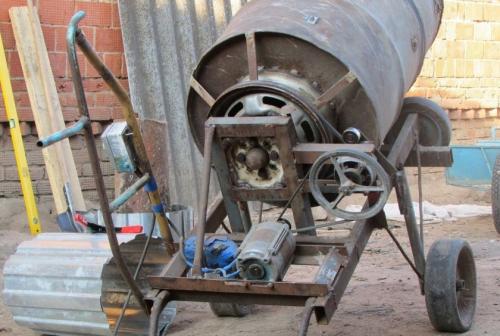

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

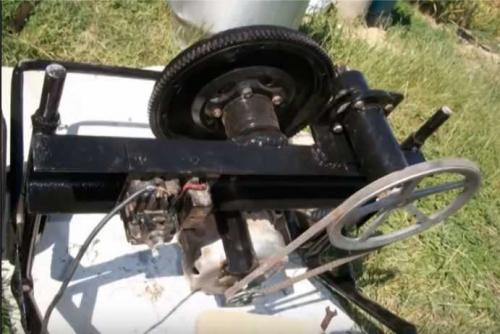

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Бетономешалка своими руками двигатель от стиральной машины. Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

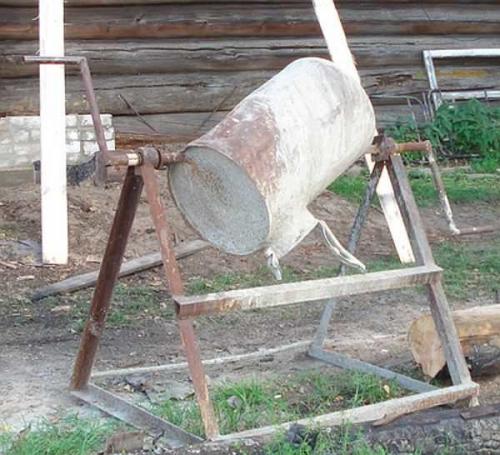

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

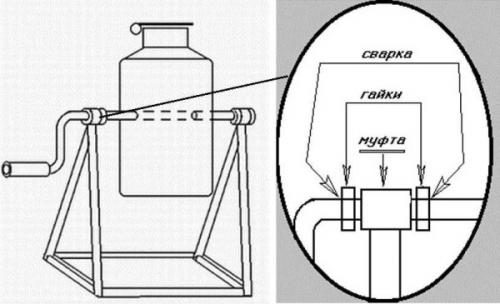

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

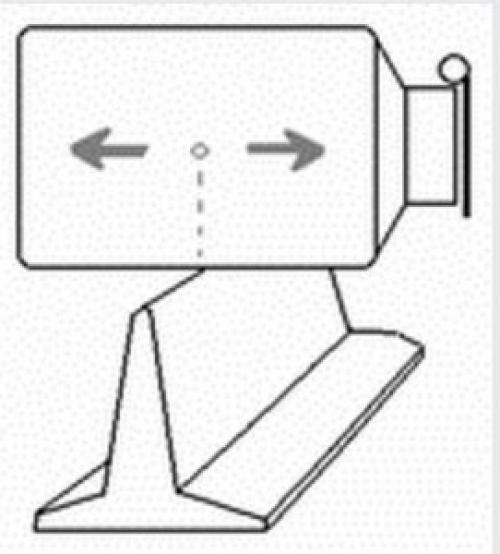

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

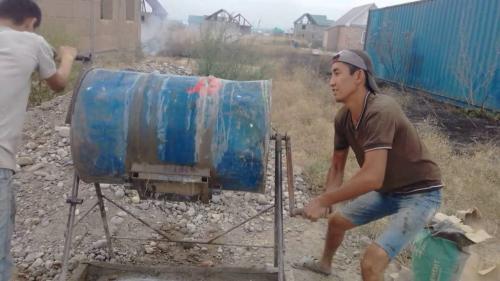

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

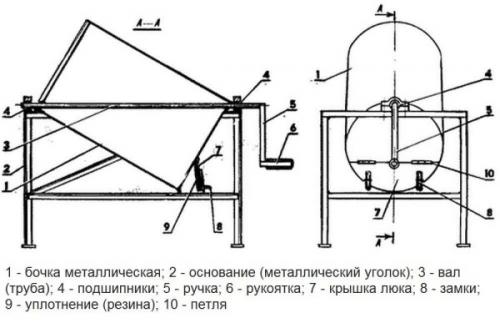

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

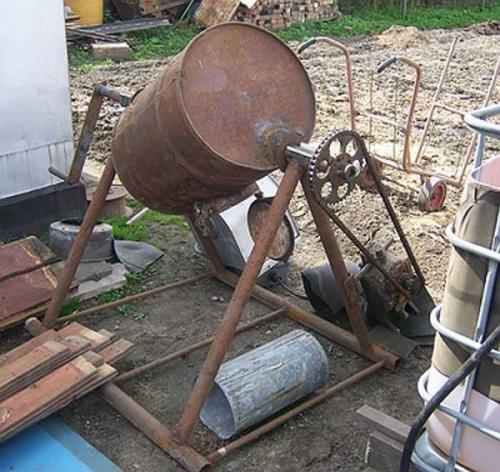

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).
