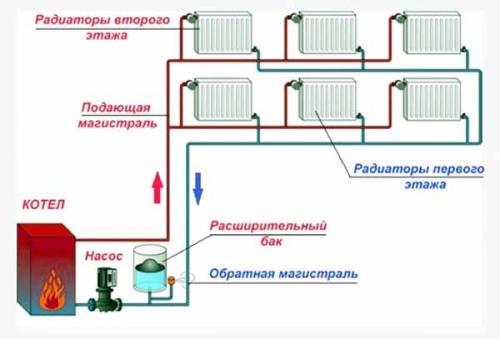

Схема теплоснабжения двухэтажного дома. Популярный вариант – двухтрубная схема

Схема теплоснабжения двухэтажного дома. Популярный вариант – двухтрубная схема

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.

Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

Распределение на 2 этажа

Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:

• как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
• толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
• все радиаторы получают воду с одинаковой температурой;
• схема хорошо поддается регулированию и автоматизации;
• это оптимальный вариант с точки зрения финансовых вложений.

Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.

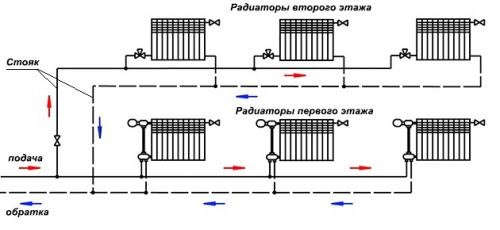

Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот

Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).

Типовой проект отопления двухэтажного дома. Однотрубная и двухтрубная компоновки

Однотрубная система подачи теплоносителя (ленинградка) – это кольцо, проложенное по периметру этажа, к которому подсоединены радиаторы отопления. Для двухтрубного отопления характерна подача теплоносителя по одной трубе, а его возврат по другой.

В системах отопления для двухэтажных домов наиболее целесообразно применять двухтрубные схемы с принудительной циркуляцией теплоносителя.

Однотрубная разводка

Радиаторы подключаются в разрыв или параллельно трубопроводу (по байпасной схеме). Второй вариант предпочтительнее. Он предоставляет возможность отключения радиатора без остановки всей системы и слива теплоносителя.

Нижняя схема подключения радиаторов, в которой труба подачи горячего теплоносителя выполняет функцию байпаса:

1. Котёл
2. Расширительный бачок открытого типа
3. Радиаторы отопления
4. Кран Маевского для стравливания воздуха
5. Кран для слива и наполнения системы

Эффективная высота однотрубной системы до 30м, что полностью перекрывает потребности 2-этажного дома. Тем не менее для неё известен ряд технических и эксплуатационных сложностей:

1. В 2-х этажном доме для качественного и равномерного прогрева помещений применяется несколько однотрубных контуров. Такая схема требует особо точного согласования гидродинамических характеристик всех трубопроводов. В противном случае теплоноситель пойдет только по одному из контуров, имеющему меньшее гидродинамическое сопротивление.
2. Низкая скорость теплоносителя приводит к его переохлаждению, что негативно отражается на камере сгорания котла.
3. Даже со специальной арматурой, установленной на каждой из батарей, температуру в отдельном помещении регулировать сложно. При изменении тепловых настроек одного радиатора, полностью нарушается гидродинамическое сопротивление, а значит и эффективность всей системы.

Двухтрубная

Различают два типа двухтрубной системы (рис. ниже):

1. Тупиковая схема (подача и обратка идут во встречных направлениях). Существенный недостаток тупиковой схемы – неравномерность нагрева радиаторов. Ближе к котлу они будут заметно горячее. На практике эта проблема решается установкой на радиаторы игольчатых дросселей или термоголовок. Они позволяют регулировать подачу теплоносителя в ручном или полуавтоматическом режиме соответственно.
2. Петля Тихельмана (подача и обратка идут в одном направлении). Контур формируется таким образом, что образуются параллельные петли. Они характеризуются одинаковыми длинами и близкими параметрами гидравлического сопротивления. В результате температура всех радиаторов имеет одинаковые значения без использования корректирующего оборудования.

Проект системы отопления частного двухэтажного дома по схеме Тихельмана предусматривает подключение радиаторов во всех помещениях к одной петле, а не на несколько колец на каждый этаж, как в однотрубной схеме.

Особенности схемы Тихельмана:

• Использование большего количества радиаторов, чем в однотрубной схеме;
• Установка в сооружениях со сложной планировкой;
• Нет необходимости в принудительной балансировке контуров, приобретении и монтаже дорогостоящих регулировочных устройств;
• Все помещения прогреваются одновременно и равномерно;
• Простота обслуживания;
• Отсутствие резких перепадов температуры способствует долговечности отопительных коммуникаций и оборудования.

Основной недостаток петель Тихельмана – некоторое увеличение себестоимости монтажа, вызванное удлинением трубопроводов.

Технические особенности построения отопительной системы

На практике, для двухэтажных домов «чистая» схема Тихельмана используется редко. Чаще применяется обустройство двухтрубного стояка, соединяющего этажи, от которого уже разводятся петли на каждый этаж. Такая схема требует врезки в линию подачи балансировочного крана на каждый контур.

Циркуляционный насос рекомендуется устанавливать через параллельную врезку на каждом этаже. Использование одного агрегата не рекомендуется, хоть и допустимо. Причина заключается в следующем. Теплоноситель в предложенной схеме не будет передвигаться самотеком, как при попутной двухтрубной или однотрубной схеме. И при выходе из строя единственного циркуляционного насоса система отопления перестанет функционировать.

Схема отопления двухэтажного дома с настенным газовым котлом. Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

• достаточно крутым уклоном труб;
• отсутствием участков с контруклоном;
• увеличением объема теплоносителя (диаметра труб);
• минимизацией поворотов и заужений;
• увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Как спроектировать отопление двухэтажного дома. Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
