Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками

06.08.2022 в 20:28

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками

Любой процесс строительства должен сопровождаться чертежами и схемами – межэтажные перекрытия в брусовом доме отмечены в проекте особо. Указываются допустимые расстояния, пазы крепления на стенах, материал и прочие параметры.

Самостоятельное конструирование не должно отклоняться от правил, положенных стандартом. Это чревато нарушением распределения нагрузки, что влечёт за собой перекос или разрушение объекта. Далее:

  • Предварительно по венцу, на который будут укладывать лаги, вырезают пазы. Ширина их должна быть чуть меньше, чем толщина балок на 2-3 мм. Они должны лечь туда плотно и по возможности без дополнительных креплений.

Пазы должны совпадать с аналогичными выемками на противоположной стене – межэтажные перекрытия в доме из бруса должны находиться в одной плоскости. Для определения точного положения используют уровень.

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками

  • Ширина установки равна 50-60 см. Для одноэтажных объектов, это расстояние можно увеличить до 1 м, большие значения опасны.
  • Укладку балок или лаг ведут с разных концов, для того чтобы в случае неровной плоскости, всегда была возможность исправить положение. Для этого применяют небольшие бруски дерева, подкладывая их под балки.
  • Не стоит выводить перекрытие брусового дома за пределы стен – лучше, наоборот, заглубить его на пару сантиметров и запенить участок вровень с поверхностью. Так концы не будут контактировать с холодным воздухом в зимний период и накапливать конденсат.
  • Когда каркас готов, можно приступать к настилу чернового пола, который одновременно может быть и потолком. Нельзя использовать для этого доски, не освобождённые от коры – жук не замедлит появиться.
  • Следующим слоем будет идти гидроизоляция, затем утепление и уже тогда можно зашивать поверхность обрезной доской и монтировать чистовую отделку. Если отделка идёт с обратной стороны, то вместо гидроизоляции на потолочные черновые доски укрепляют пароизоляцию и повторяют слои аналогично напольным.

Деревянное межэтажное перекрытие своими руками. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Источник: https://detali-interera.ru-land.com/novosti/kak-sdelat-mezhetazhnoe-perekrytie-v-dome-iz-brusa-konstrukciya-perekrytiya

Перекрытие в частном доме своими руками. Виды перекрытий по материалу

  • Деревянные;
  • Железобетонные;
  • Металлические.

Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

  • безбалочные: монолитные, плитные;

    Устройство монолитных перекрытий

  • кессонные, шатровые, сводчатые;
  • сборно-монолитные;
  • перекрытия из плит газобетона.

Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.
Арочные устройства необходимы тогда, когда требуется перекрыть фигурные пролёты домов. В частных одно и двухэтажных домах используются плиты газобетона. Перекрывающая конструкция из него обладает очень хорошей звукоизоляцией, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал лёгкий, без запаха, от него не исходят какие-либо испарения или вредные вещества.

Огнестойкость его также очень высокая. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу окружающей среды.

В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

Вариант конструкции перекрытия из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

Чем обработать балки, чтобы не гнили. Обработка конструкций пола от гниения

Без принятия мер относительно предотвращения гниения любых конструкций из деревянных элементов, в том числе и перекрытий, любое строение в кратчайшие сроки будет требовать капитального ремонта. На отечественном рынке представлен широкий выбор эффективных средств, чем обработать лаги от гниения.

По мнению, как специалистов, так и домашних умельцев, лучше всего себя зарекомендовало средство под названием «Сенеж», но, к сожалению, его нельзя назвать универсальным. При его покупке следует обращать внимание, что для каждой древесной породы разработан индивидуальный состав. От него зависит стоимость средства. Этот антисептик насчитывает примерно 10 разных препаратов. Помимо этого, отличается и способ их применения.

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками 01

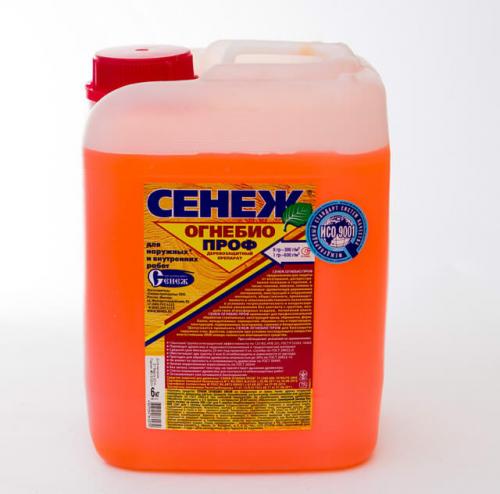

Именно для лагов был создан препарат «Сенеж Огнебио», который:

  • отлично защищает древесину;
  • наносится без усилий;
  • имеет доступную цену;
  • способен предотвратить возгорание в деревянном доме;
  • является превосходной биологической защитой брусьев.

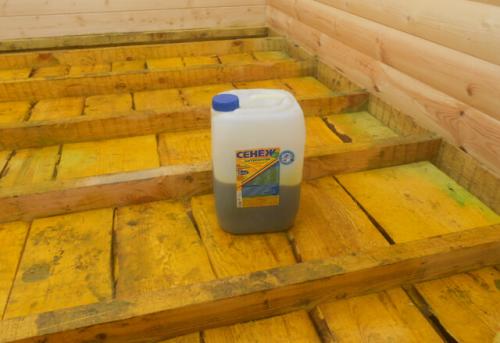

Этим средством, изображенным на фото, можно обрабатывать все без исключения участки деревянных лагів. «Сенеж Огнебио» также применяют для пропитки бревенчатых конструкций.

Препарат после нанесения на элементы из дерева защищает от огня на период до 3-х лет. Когда используют профессиональный антисептик для лаг пола, то этот срок увеличивается до 5 лет. Если говорить о биозащите, то период эффективного действия составляет около двух десятков лет.

При нанесении «Сенеж Огнебио» следует помнить, что недопустимо, чтобы лаги прежде были обработаны другими лакокрасочными или пленочными материалами. Применяют данное средство согласно инструкции на упаковке. Когда состав нанесен на брусья, их первоначальный оттенок меняется на красноватый. Читайте также: " Чем обработать полы в бане от гниения – антисептические пропитки и их виды ".

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками 02

Помимо данного, одного из самых эффективных антисептиков на отечественном рынке, в продаже имеются и другие качественные препараты, защищающие древесину от гнили.

Некоторые специалисты рекомендуют для обработки лаг применять горячее трансформаторное масло, поскольку оно:

  1. Достаточно глубоко, иногда до нескольких сантиметров, способно проникать в древесину.
  2. Бальзамирует материал, изменяя ее первоначальные свойства.

Иногда домашние умельцы для защиты лаг от процессов гниения задействуют отработанное моторное масло, хотя профессионалы использовать его для таких целей настоятельно не рекомендуют. Дело в том, что это средство после нанесения неприятно пахнет и в помещении продолжительное время находиться будет не комфортно.

Брус для перекрытия второго этажа. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  • Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  • Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Деревянные перекрытия в частном доме. Выбор звукоизолятора

В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.

Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.

Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:

  • Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.
Вермикулит Источник prom.st
  • Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
  • Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.

Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.

Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.

Изоляция пола с керамзитом и дощатым настилом Источник saucyintruder.org

Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.

Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.

В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:

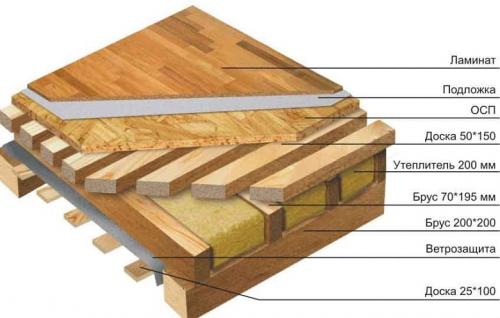

Деревянные перекрытия с утеплением в домах из разных материалов

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Источник: https://detali-interera.ru-land.com/stati/shema-mezhetazhnogo-perekrytiya-v-derevyannom-dome-tipovaya-konstrukciya-perekrytiya-na

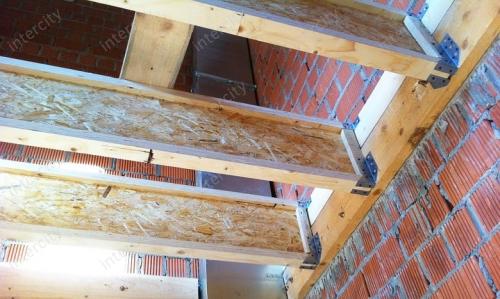

Как правильно уложить балки перекрытия. Как правильно устанавливать балки перекрытия?

Происходит установка балок перекрытия обычно с помощью несущих стен. Каждый шаг делается на расстоянии не более одного метра и не менее 60 сантиметров. Ширину конструкции нужно высчитать, она должна превышать третью часть ширины пролетов. Посоветоваться по поводу расчетов перекрытия вы всегда можете со специалистами нашей компании . Они могут не только дать вам ценный совет, исходя из личного опыта, но и выполнить часть работы, если в этом будет надобность.

Установка деревянных балок перекрытия всегда начинается с сооружения и размещения наката. Для его создания обычно используют доски или щиты. Желательно, чтобы сечения были 40на40 или 50на50, тогда система будет надежной. Опытные специалисты над накатом еще насыпают песок, чтобы улучшить звукоизоляцию. Песок покрывается слоем хорошего утеплителя, а за ним уже идет деревянный настил.Те части конструкции, которые соприкасаются с наружными стенами, подвержены конденсату и могут разрушаться со временем. Поэтому их желательно обработать специальными средствами, которые можно приобрести в любом строительном магазине. Также для их защиты иногда используют рубероид, он тоже имеет отличные защитные свойства.

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками 03

Установка балок перекрытия чаще всего проходит с помощью маячного способа. Это означает, что сначала устанавливаются крайние элементы конструкции, а потом уже промежуточные. Допускать на этом этапе строительства ошибки очень опасно, поэтому во время работы следует использовать уровень. Устанавливая каждый промежуточный элемент, выверяйте его, пользуясь шаблоном или рейкой. Чтобы выровнять нужные области, можно подкладывать просмоленные обрезки материала под торцевой конец. Торцы не рекомендуется подтесывать или подкладывать под них хрупкий материал.

Профессионалы, которые часто выполняют этот вид строительных работ, советуют края балок немного не доводить до края, примерно не несколько сантиметров. Заделать гнезда можно с помощью монтажной пены или пенопласта. Между собой изделия скрепляются очень прочно. Для этого желательно использовать специально созданные для этой цели металлические крепления. Если вы работаете возле дымохода, имейте в виду, что между ним и ближайшей балкой должно быть не менее 38 сантиметров дистанции. Если это является острой необходимостью, это расстояние можно и сократить. В таком случае между деревянным материалом и дымоходом нужно установить асбестовый лист, который, как известно, не горит.

Установка балок перекрытия в доме из бруса своими руками. Устройство перекрытий в деревянном доме своими руками 04

Если вы строите кирпичный дом , или здание из шлакобетона, и при этом пролет в здании превышает три метра, лучше использовать железобетонные балки. Монтировать их нужно с шагом примерно в 140 сантиметров и соединять с помощью арматуры. При длине пролетов до 6 м подойдет ребристая конструкция, которая обеспечит ровный потолок в доме. В такой конструкции дистанция между ее деталями находится в рамках 50-100 сантиметров.
