Установка регуляторов отопления на батареи. Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

Термоклапана (термостатического вентиля).
Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

основания;
крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
цилиндра;
теплового агента;
шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Обозначения на регуляторе батареи. Регулировка отопительных радиаторов

Чтобы разобраться с вопросом, как регулировать батареи отопления с регулятором, прежде всего, следует выяснить принцип их функционирования. По своей конструкции радиатор состоит из лабиринта из труб и ребер разного вида, обеспечивающих повышенную теплоотдачу.

Горячая жидкость поступает на вход в прибор, проходит через лабиринт и тем самым нагревает металл, а тот отдает тепло окружающему воздуху. Ребра на современных радиаторах делают специальной формы, которая улучшает конвекцию воздушных потоков, и обогрев помещения происходит быстро.

В случае активного нагрева от батарей ощущается тепловой поток. Это означает, что при изменении количества носителя тепла, проходящего через прибор, можно корректировать температуру обогрева комнаты, правда, в определенных пределах.

Именно для этого предназначается специальная арматура – терморегуляторы и вентили. Но установленный на батарею регулятор отопления в квартире не способен повышать теплоотдачу, он может ее только понижать.

Эффективность изменения температуры батареи зависит:

от того, имеется ли запас мощности у отопительных приборов;
от правильности подбора и установки регуляторов.

Немаловажное значение имеет инерционность всей системы теплоснабжения и самих батарей. Например, чугун, отличающийся большой массой, меняет температуру медленно, а алюминий нагревается быстро и так же остывает. Это означает, что нет смысла в чугунных радиаторах с регулировкой температуры, поскольку результат от этого приходится ждать продолжительное время.

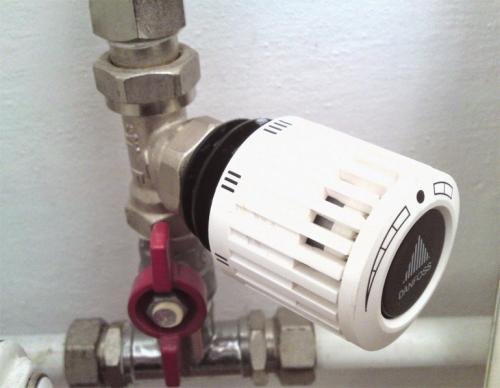

Терморегулятор на чугунную батарею. Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления.

Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных.

Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры).

Выпускаются эти изделия под разные размеры труб и разные виды систем отопления.

Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Обратите внимание

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

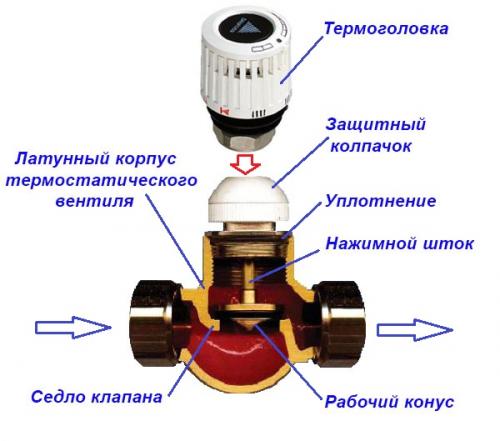

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать.

Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем.

При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

бронзы (с никелевым и хромированным покрытием);
латуни (покрывают слоем никеля);
нержавеющей стали.Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы.

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока.

Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

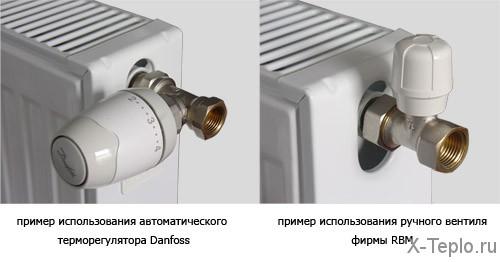

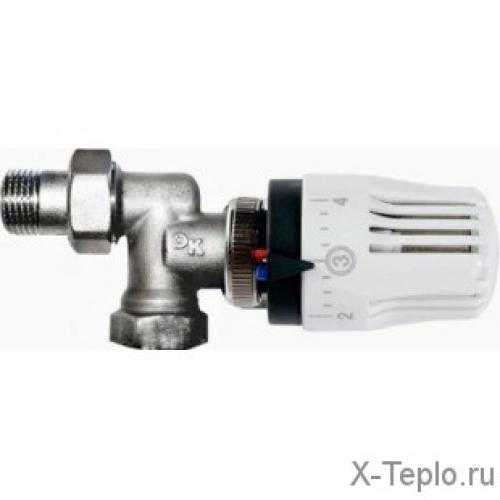

Автоматический регулятор температуры отопления. Ручные и автоматические

Менять температуру в помещении термостатическим регулятором можно вручную (механический способ) или автоматически. Ручной термоклапан для изменения положения штока требует поворота маховика вентиля. Следует учитывать, что защитный колпачок, имеющийся на клапане, может выйти из строя вследствие частых поворотов вентиля.

Автоматический регулятор – это более эффективный способ изменения температуры на радиаторе отопления. В клапанах такого типа термоголовка оснащена сильфоном – резервуаром, стенки которого представляют собой «гармошку». Внутреннее содержимое сильфона (газ или жидкость) мгновенно реагирует даже на незначительные изменения температуры в помещении.

Когда воздух прогрелся до определенного уровня, газ или жидкость в сильфоне расширяется, растягивает «гармошку», которая, в свою очередь, выталкивает и опускает шток. Шток давит на вентиль, и подача теплоносителя в батарею уменьшается.

Когда воздух начинает остывать, регуляторы температуры работают по обратному алгоритму: содержимое сильфона уменьшается в объеме, «гармошка» сжимается, шток поднимается. Для батарей отопления это означает начало более интенсивной подачи теплоносителя. Следовательно, и температура в помещении начинает подниматься.

При выборе терморегуляторов необходимо учитывать, как именно расположены радиаторы в данном помещении. Инструкция по монтажу термоклапанов включает следующее обязательное условие: термоголовка должна устанавливаться горизонтально. Такое положение обеспечит наилучшую циркуляцию воздушных потоков вокруг нее, а терморегулятор будет работать более четко и тонко.

Существуют термоклапаны с прямой и угловой термоголовкой, благодаря чему в разных системах отопления удается установить регулятор так, чтобы он находился в горизонтальной плоскости.

Установка терморегулятора на радиатор с нижним подключением. Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

прямые;
угловые;
в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

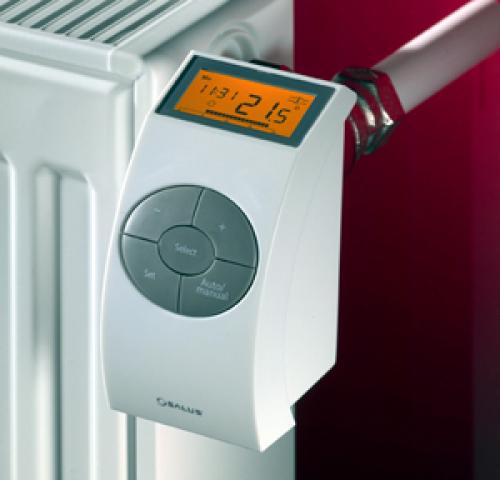

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

DANFOSS;
HERZ ARMATUREN;
OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Регулятор батареи отопления, как пользоваться. Как правильно регулировать температуру батареи отопления, вручную или автоматически

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг. Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как работает регулятор батареи. Самые простые терморегуляторы

Первыми на рынке появились приборы, которые реагировали на градус жидкости в системе. Их еще называют терморегуляторами первого поколения . Данные аппараты управляются в ручном режиме и имеют конструкцию конусного вентиля, описанного выше. Вся регулировка происходит методом проб и неудач , опытным путем, так как никаких значений на вентиле не предусмотрено. Это самый дешевый вариант подобного оборудования.

Простой терморегулятор

Далее был разработан модельный ряд, такого же принципа управления, но с улучшенными изменениями. То есть, регулировка происходит по-прежнему вручную, но для удобства использования на шкалу крышки нанесены шесть цифр, отвечающие за силу нагрева радиатора. Если вентиль поставлен на отметку «ноль», то термостат полностью перекрывает доступ теплоносителя к радиатору и последний можно заменить, не сливая воду со всей системы. Когда регулятор выставлен в положение «Один» или «Снежинка», то это говорит о том, что через батарею подается минимальное количество теплой жидкости, способное предотвратить последнюю от разморозки. Остальные четыре цифры дают возможность отрегулировать желаемый уровень тепла, в промежутке от +14 до +29 С.

Механический прибор

Монтаж механического термостата возможен как вентилем вверх, так и в горизонтальном положении. При установке головки по горизонту, ее можно будет, по надобности, заменить усовершенствованной термоголовкой, которая устанавливается строго горизонтально относительно пола.
