Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее:  Столбы для забора. Без ошибок строим забор своими руками )
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

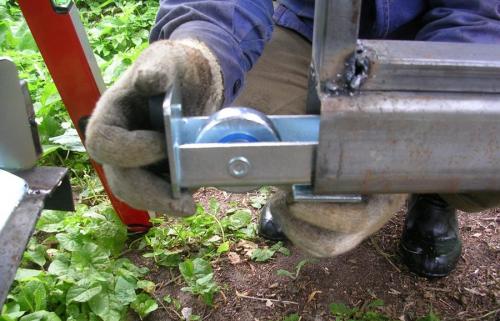

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !

Откатные ворота своими руками без автоматики. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Самодельные откатные ворота на подшипниках. Как сделать самодельные откатные ворота на подшипниках

Самодельные откатные ворота на подшипниках можно сделать двух видов: подвесные (когда полотно ворот висит на рельсе) или опорные – когда ворота опираются нижней кромкой на ролики или катаются по рельсовому пути.

Подвесные ворота. Достоинства и недостатки.

Плюсы :

• практически не примерзают в нижней части к основанию въезда;
• позволяют использование при неровном рельефе местности;
• легко оборудуются навесом над уже имеющимся рельсовым путем;
• позволяют быть изготовленными при минимуме оборудования;
• не требуют наличия специальных металлических профилей;
• меньшие затраты на фундамент опор.

Минусы :

• имеют конструктивное ограничение по высоте проезда;
• не рекомендуются, если через данные ворота планируется въезд строительной техники;
• требуют облегченной конструкции каркаса ворот;
• при нерегулярном использовании и отсутствии козырька, могут потребовать очистки рельсового пути от намерзшего снега
• требуют серьезных опор с двух сторон для рельсового пути.

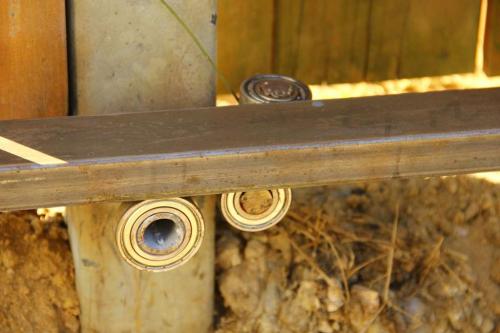

При изготовлении подвесных откатных ворот, важно таким образом спроектировать подвесную тележку с подшипниками (роликами), чтобы не при каких обстоятельствах, ролик не могут соскочить с рельсовых направляющих. Данное требование достигается размещением съемного ролика на болте подходящего диаметра в составе кронштейна, обходящего рельсу с обеих сторон. Полотно ворот подвешивается в одной вертикальной плоскости с подшипниками.

При изготовлении каркаса, в верхней части проектируются проушины, которые болтами будут соединяться с беговой тележкой на прямоугольной трубе, выполняющей роль рельса. Допустимо использовать пару подшипников, при изготовлении рельса из двутавровой балки. В этом случае, для осей подшипников необходимо выбирать достаточно прочные (диаметром не менее18 мм) болты. Тавровую балку можно изготовить самостоятельно, сварив два уголка по всей длине.

Откатные ворота с роликовой системой на двух качающихся стационарных узлах.

Данная система широко используются в коммерческих откатных воротах, и заслужила признание пользователей.

Плюсы :

• отличная погодозащищенность – ролики спрятаны в специальном профиле, не позволяющему снегу намерзать на беговом пути;
• ворота в верхней части не имеют ограничивающей высоту балки;
• широкий выбор направляющих профилей;
• возможность автоматизации покупными узлами.

Минусы:

• требуют глубокого (значительно ниже уровня промерзания) и массивного фундамента для установки опорной площадки;
• специальный профиль подковообразной формы достаточно дорог;
• ветровая нагрузка при открытии и закрытии ворот приходится на одну опорную конструкцию, что требует при её изготовлении использования металлических профилей, толщиной не менее 2 мм.

При изготовлении откатных ворот на роликовых узлах самостоятельно, можно использовать С-образный профиль в качестве нижней опорной направляющей при изготовлении каркаса ворот. Данный профиль лучше заказать в специализированных мастерских, обладающих гибочным прессом с ЧПУ.

Роликовые узлы для облегчения установки и лучшего распределения усилий в процессе эксплуатации, изготавливаются качающейся конструкции. При их установке на фундамент, обязательно предусматривается вертикальная регулировка плоскости установки. Для обеспечения возможности регулировки устанавливаются вваренные в арматуру фундамента резьбовые шпильки, диаметром не менее 18 мм.

Роликовые опорные узлы устанавливают на расстоянии 0,8 – 1,2 метра друг от друга. Чем дальше, тем лучше для развесовки ворот, но увеличивает необходимую длину С-образного профиля.

Верхний опорный узел изготавливается из роликов с двух сторон и ограничивает перемещение ворот в вертикальной плоскости – не даёт упасть воротам.

Важным для обоих типов ворот является приемная стойка, имеющая направляющие в верхней и нижней части, для обеспечения нормального вхождения ворот в условиях сильного ветра.

Откатные ворота с опорными роликами.

Подобный тип ворот представлен в виде створок шкафов-купе – вес ворот на нижних опорных роликах, которые катаются в специальном рельсе. Подвижное ограничение в верхней части обеспечивают ролики в направляющих. Для ворот, расположенных под открытым небом, данный вариант является избыточным по используемым материалам, и достаточно капризным при намерзании снега или попадании грязи и камней на нижнюю направляющую.

Изготовление откатных ворот самостоятельно при наличии слесарных, строительных навыков и умения сваривать металлы вполне доступная альтернатива приобретению дорогих комплектов заводского изготовления.

Ворота сдвижные откатные. Сообщества › Сделай Сам › Блог › Откатные ворота из подручных материалов.

Когда начинал строительство вокруг было голое поле. Сейчас у всех заборы, не стал выделяться и тоже озаборился. Стал вопрос сделать ворота. Переднюю часть участка огородил временным забором, потом, когда разбогатею переделаю на каменные столбы и кованный забор. Пока богатству свалится не откуда, каменный забор в ближайшие лет пять-десять не предвидится, поэтому решил сделать откатные ворота, так как распашные мне не нравятся в принципе. Занимают место, боятся ветра и т.д. Откатные сделать проще не куда, позвонил, узнал. Цена… кусается от 51 000. Посмотрел что предлагает тырнет, в основном комплект роликов и балку, удобно и практично но цена то же не совсем гуманная, 15 тысяч жалко стало, плюс металл, профлист ещё тысяч на пять. Во общем материала на 20 000 с хвостиком. А если прибавить электропривод, датчики, брелки плюс ещё 40 000. Для меня получилась вся эта арифметика — дорого. Но ворота всё равно хочется. Может кому то и смешные деньги. Но я решил не много с экономить.
Для начала, прикинул как можно сделать просто и с минимальными затратами. Оговорюсь сразу, ворота будут лёгкими. Первое что пришло на ум, четыре ролика крепим к столбам забора, два швеллера один в низ а второй на верх ворот. Всё, ворота готовы.

По идее всё хорошо, но верхний швеллер будет постоянно забиваться, летом грязью, зимой снегом и льдом. Выход – закрывать верхнюю часть ворот от загрязнения. Хорошо, берём другую конструкцию, убираем швеллер и меняем ролики. Так получилось гораздо лучше и проще.

Ролики с проточкой по ширине балки ворот. На рисунке всё просто. Можно объединить две идеи, с низу оставить швеллер, а с верху ролик с балкой. Да, на балку то же будет попадать пыль и снег, но там нет бортиков и это будет самоочищаться.Перешёл к воплощению идей в жизнь. Токаря искать не стал, знакомых нет, поехал по магазинам запчастей, не только автомобильных, смотрел все возможные ролики, подшипники, натяжители… В общем всё, что можно приспособить. В итоге нашёл вот такие ролики…Прикупил четыре штуки, три китайских по 140 рублей и один Российский за 250 рублей. Это ролик усиленный натяжителя ремня. Был ещё немецкий но за 500 рублей. По качеству больше понравился Российский, там подшипник более широкий, на немецком пластмасса не очень.Прикупил металлДва швеллера № 5 по 6 метровПрофтруба 50х25х2 — 6 штук по 6 метров (можно и 40х20х2 они легче)Уголок 75х75х5 – 6,5 метов.

Делаем заготовки:— нижнюю балку. Привариваем к швеллеру профтрубу.

— верхнюю балку. Свариваем две профтрубы букой – Т.

Получаем две несущие балки, нижнюю и верхнюю.

При сваривании балок учитываем толщину профлиста 8 мм. Швеллер 5см, профтруба 2,5 см. 2,5 пополам получается полка 1,25 см. Делаем сторону полки внешнюю, где будет прикручиваться профлист 1,5 см, а обратную 1см. Выпуски на балках 10 см. Из-за проёма ворот который у меня 4м 30см. Решил уменьшить его до 4 метров.Теперь выходим, как говорят в поле. Имеем вот такой кусок забора и проём под ворота.Первым делом размечаем ворота на месте и выставляем нижний 75х75х5 опорный уголок на котором будут крепиться опорные ролики.Устанавливаем первый ролик, пока временно. Привариваем кусок уголка к стойке забора и принимаем её за точку отсчёта.

Ролик выпустил на 10 см от стойки для уменьшения проёма ворот.

Устанавливаем нижнюю балку ворот на ролик (сваренный швеллер и профтруба) и временную опору на противоположной стороне забора, выравниваем по уровню.Привариваем опорный уголок ворот предварительно надрезав его и отогнув края.
