Вентиляция в подвале и погребе гаража. Вариант #1 — естественная вентиляция
Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.
Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль
Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.
Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.
Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.
Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем
По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

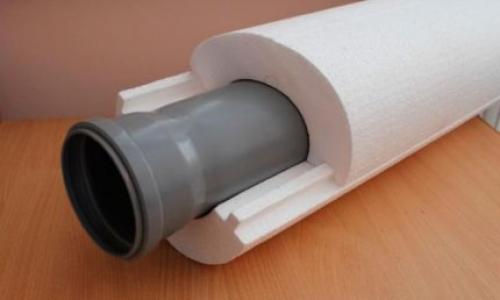

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие
Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:
- для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
- диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
- необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
- для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.
К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.
Вентиляция погреба в гараже зимой. Особенности зимней вентиляции в погребе
Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.
Вентилирование погреба выполняет две основные функции:
- Положительно влияет на сохранность продуктов.
- Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.
Какое вентилирование подходит для погреба в зимний период?
Если подвал небольшого размера(обычно 5-7 м²), то эффекта от работы естественного вентилирования для хорошей сохранности овощей и консервирований в холодную пору года, будет вполне достаточно.
Особенности воздухообмена зимой характеризуются повышенной тягой, которая уменьшается с наступлением потепления на улице.
Суть естественной: вытяжной и приточной. Край первой устанавливается под потолком, и через нее выходит наружу легкий теплый воздух, а вторая должна заканчиваться внизу, недалеко от пола, и при помощи данного канала осуществляется приток.
Естественная вентиляция может быть упрощена до сооружения с одной трубой — вытяжной. Также может быть еще более экономичный вариант, когда оборудуют в наружной стене отверстие, и заслоняют его решеткой-жалюзи.
Если погреб расположен в большом помещении, то произвольная вытяжка может не дать желаемого результата. Тогда на помощь придетдля нормализации влажности воздуха. Отличается она от естественного проветривания в применении вентиляторов. Безотказно действует данная циркуляция и в безветренную погоду.
Существует еще один метод принудительной вентиляции. В верхней части вытяжки, располагают турбину(), которая создает дополнительную тягу.
Потоки воздуха приводят ее в движение, и вращают вентилятор, усиливающий вытяжной эффект.

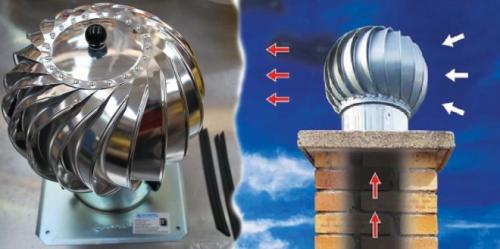

Вращающийся дефлектор
Перед установкой вентиляции у владельцев погреба может возникнуть вопрос, на каком виде остановиться. Дело в том, что если площадь относительно небольшая, то установка принудительной вытяжки может принести вред хранящимся продуктам: слишком активное проветривание может пересушить овощи и они потеряют свои свойства.
Правила монтажа естественной вентиляции
Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.
Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:
- Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с целью избежания образования инея, а затем — конденсата. Особое внимание следует уделить именно вытяжной трубе. Чтобы она не закупоривалась наледью ее следует хорошенько утеплить снаружи. Можно использовать специальный пенополистирол для труб.
- Для приточной трубы лучше использовать конструкцию без изгибов или с минимальным их количеством, еще она должна быть без сужений и расширений.
- Необходимо, чтобы выведенная наружу приточка, имела защиту от попадания в нее снега. Также стоит побеспокоиться о сеточке на верхней кромке трубы, которая предотвратит проникновения грызунов.
- Чтобы равномерно в погреб поступали и уходили воздушные массы, диаметр приточной и вытяжной труб, должен быть одинаковым.
- Для защиты от переохлаждения подвала зимой, в трубах следует расположить раздвижные заслонки. В это время года необходимо дозировано вентилировать помещение, чтобы не переохладить содержимое погреба, и таким образом не принести продуктам вред вместо пользы.
Вентиляция погреба одной трубой. Схемы вентиляции погребов
Для вентилирования подземных помещений можно использовать 1 из 3 схем:
- классическая система с одной вытяжной трубой;
- схема с двумя трубами – притоком и вытяжкой;
- принудительный воздухообмен.

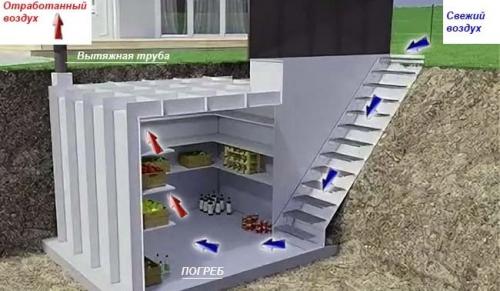

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь
Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:
- Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
- Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
- По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.
Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

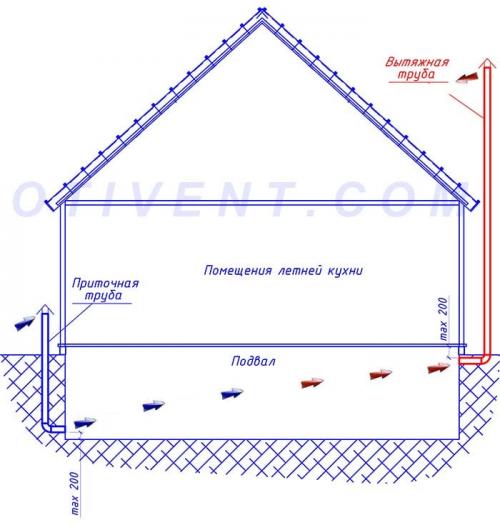

Схема вентилирования подвала летней кухни с наружным расположением труб
Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.
Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:
- в земле снаружи здания;
- прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.
В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

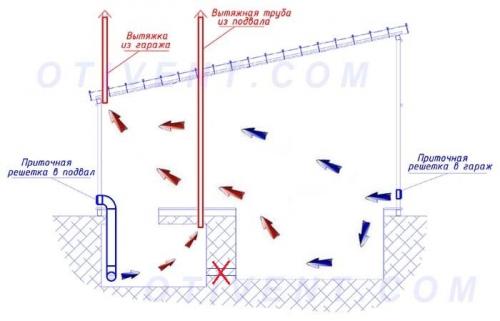

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя
Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.
Естественная вентиляция гаража и подвала. Естественная или принудительная: советы по выбору
Проектирование и обустройство правильной вентиляции в погребе начинают с выбора типа вентиляции, и тут надо учитывать несколько моментов. Многие погреба и подвальные помещения попросту не нуждаются в принудительной системе из-за относительно небольших размеров. Если устраивать им чрезмерное проветривание, в результате можно добиться лишь ухудшения микроклимата и условий хранения.
В больших помещениях устройство принудительной вентсистемы – обязательная мера, если вы хотите, чтобы влажность и температура сохранялись на нужном уровне. Если вы сомневаетесь, какому варианту отдать предпочтение, золотой серединой может стать комбинированная система воздухообмена.
Важно понимать, что на функционирование вентиляции естественного типа значительно влияют внешние условия: характерный для данного региона климат, продолжительность зимы и лета, температура «за бортом».
Лучше всего она работает зимой, когда увеличивается разница между наружной и внутренней температурой. Чем больше разница, тем лучше налажен воздухообмен, но тут важно, чтобы он не стал чрезмерным. Когда морозный воздух поступает внутрь слишком активно, погреб и все его содержимое может промерзнуть. Чтобы катастрофа не произошла, приходится отслеживать колебания температуры, и, при существенном ее понижении, временно перекрывать доступ воздуха.
Летом разница температур становится минимальной, что приводит к прекращению циркуляции воздуха. Поэтому естественная приточно-вытяжная вентсистема не рекомендуется для южных регионов с жарким и продолжительным летним периодом. Здесь оптимальным выбором (даже для небольшого погреба) станет комбинированное устройство вентиляции.
Если помещение небольшое, допустимо ограничиться одной трубой, но разделить ее на два канала по вертикали, и на каждом предусмотреть задвижку. Тогда она будет одновременно работать на приток и вытяжку, а регулировать интенсивность потоком можно будет с помощью задвижек. Чтобы проверить наличие и силу воздушного потока, можно приложить бумажный лист к отверстию каждого канала.
Расчет необходимого сечения
Вытяжка с одной трубой во многих случаях оказывается достаточно эффективной, поэтому ее установка (с последующей проверкой) технологически оправдана. Работа над правильной вентиляцией погреба начинается с расчетов сечения. Если пропустить этот этап, тогда сечение трубы придется выбирать наугад. Можно банально не угадать, и тогда воздухообмен будет нарушен.
Профессиональные формульные расчеты выполнения вытяжки включают многие переменные; они нужны для сложных принудительных вентсистем, и не всегда удобны. Для условий небольшого частного погреба подойдет упрощенная схема вычисления. Чтобы правильно подобрать нужный диаметр трубы, выполняют следующие расчеты:
- Определяют площадь погреба перемножением его длины и ширины.
- Вычисляют общую площадь вентиляционных отверстий с учетом того, что на 1 м² площади необходимо обеспечить 26 см² вытяжного канала (нормативные данные). Например, при площади помещения 6 м² получаем 6х26=156 см² – общую площадь каналов (или одного канала).
- Радиус трубы определяется по формуле R=√S/π=√156/3,14=3,67 см. Следовательно, сечение будет 8 см (значение 7,34 см округляют в большую сторону). Для более качественного функционирования показатель увеличивают на 10-15%, то есть, до 9 см.
Выбор материалов
Если погреб или подвал имеет небольшую площадь, то оптимальной будет установка одной двухканальной трубы. Для отдельно стоящего погреба можно использовать доски, тщательно подогнанные друг к другу.
Для изготовления выбирают пиломатериал толщиной 3-4 см и шириной, достаточной, чтобы соорудить короб со стороной 18 см. Внутри устанавливают диагональную перегородку, а для каждого канала делают регулирующую задвижку. Важно понимать, что щели между досками существенно понижают эффективность воздухообмена. Поэтому необходимо позаботиться о герметичности: промазать линии примыкания досок расплавленным битумом.
Источник: https://detali-interera.ru-land.com/stati/ventilyaciya-v-garazhe-s-podvalom-pravilnyy-vozduhoobmen
Трубы вентиляции в погребе. Требования к помещению
К подвальному помещению предъявляются следующие требования:
- Отсутствие солнечного освещения. В кромешной темноте меньше шансов развития микроорганизмов. Электрический свет включается только при нахождении людей внутри.
- Поддержка температурного режима. Если хранятся овощи и фрукты, требуемая температура от +2,5 до +10. Для конкретных овощей могут потребоваться иные условия.
- Постоянная циркуляция воздуха. Благодаря соблюдению этого условия контролируется влага и удаляются неприятные запахи.
- Влажность 90%. Данный показатель контролируется силой воздушного потока с помощью створок решеток или мощностью электродвигателя.
- Защита от ЧП. Инженеры должны позаботиться об отводе дренажных вод. Как правило, все решается установкой насоса для отвода воды.
- Дезинфекция. Так как помещение не в регулярном пользовании, то надо 1 раз в год проводить санитарную обработку.
Вентиляции в погребе с двумя трубами обеспечивает все необходимые условия. Если ее эффективности недостаточно, то повысить КПД можно с помощью дополнительных моторов и вентиляторов. Как правило, их устанавливают в помещения более 40 кв. метров. Также доп. тяга необходима при обустройстве жилых комнат в подвале.

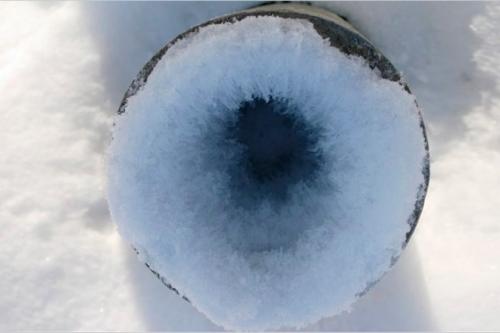

В зимнее время разница температур достигает максимальной разницы. Поэтому на трубах скапливается много конденсата, позаботьтесь о резервуаре для сбора жидкости.
Покупка материалов
Весь набор для создания качественной вентиляции состоит из следующих компонентов:
- трубы определенного диаметра;
- регулируемые заслонки;
- защитные сетки;
- вентилятор (при необходимости);
- зонтик для наружной защиты;
- дефлектор (при необходимости).
Зачастую, все компоненты можно закупить в одном месте. Строительная компания, которая выполняет установку, обычно может порекомендовать подходящую торговую марку вентилятора и дефлектора.
Трубы
Оптимальный размер отверстия гарантирует хороший поток воздуха. Для расчета используется следующая формула:
ЗаслонкиРегулируемые заслонки устанавливаются на обе трубы. Они контролируют скорость воздушного потока и влияют на влажность помещения. В зимнее время они закрываются, в летнее приоткрываются.
Если в погребе нет вентиляции. Вентиляция погреба. 5 простых правил сухого подвала
Здравствуйте, друзья.
Когда делали реконструкцию гаража, решили по-новому организовать вентиляцию погреба. Насмотрелись всяких там интернетов. Оставили одну вытяжную трубу. Тем более вторая на тот момент мешала. Решили рискнуть и попробовать однотрубную схему.
Несколько лет эксплуатации показали, что в подвале достаточно сыро. Даже слизни успели там завестись. Все эти выкрутасы с попыткой обхитрить законы физики — от лукавого. Переделал все надежным, проверенным способом. Рассказываю, на что обращать внимание, чтобы в погребе было сухо.
Обязательно приток и вытяжка
Для нормальной работы естественной вентиляции необходимо обязательно организовать приток и вытяжку воздуха.

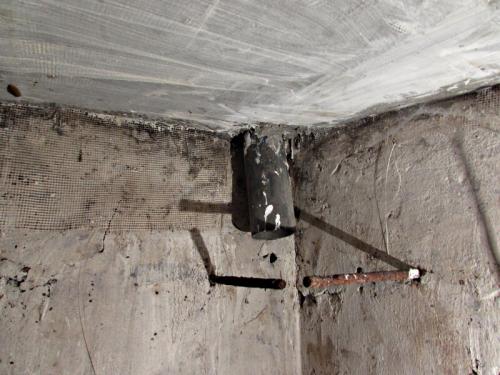

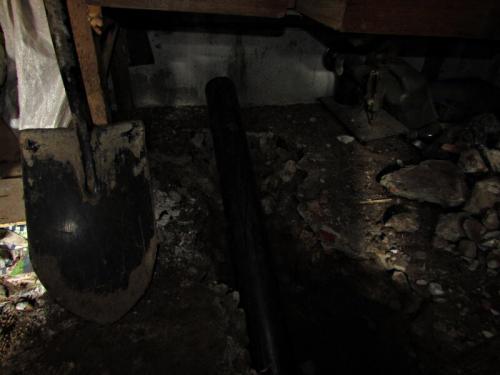

Для полного обмена воздуха по всему объему приточную трубу делаю в одном углу погреба и опускаю практически до самого пола. Вытяжную трубу делаю в противоположном (по диагонали) углу под потолком.
При других схемах высок риск появления «мертвых зон». Воздух застаивается. Появляются затхлый запах и сырость.
Обеспечиваем хорошую тягу
Тяга (движение воздуха) при естественной вентиляции появляется за счет трех факторов:
- разность температуры на улице и в погребе;
- скорость движения воздуха на улице (ветра);
- разность высот приточной и вытяжной труб.
На первые два параметра сложно влиять. С третьим все обстоит гораздо проще. Выход приточной трубы на улицу делаю в нижней части стены гаража. Вытяжную трубу желательно поднимать выше конька кровли.
Избавляемся от конденсата
Никто не отменял точку росы. Если перепад температур снаружи и внутри воздуховода большой, на поверхности трубы появляется конденсат. Капли воды по вытяжной трубе стекают вниз, в погреб.

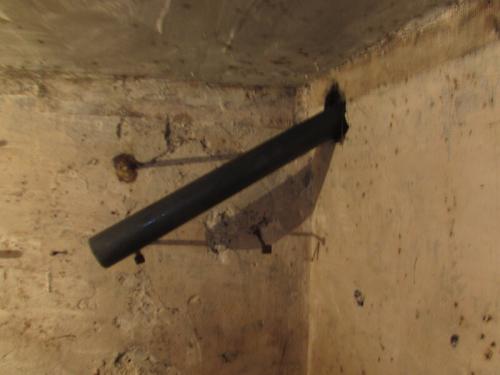

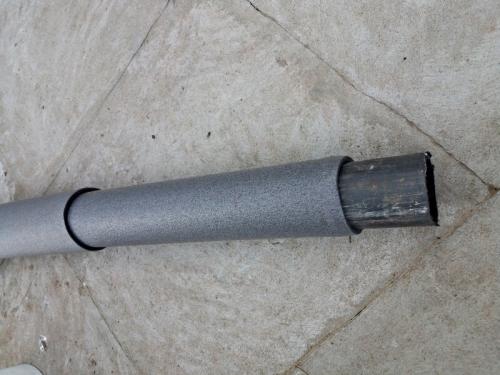

Чтобы исключить это явление, оборачиваю вытяжную трубу двумя слоями вспененной изоляции.
Не допускаем замоканий извне
Я не рассматриваю случаи с высоким уровнем грунтовых вод или затеканием в подвал дождевой воды. Это отдельная тема. Дам лишь пару советов, как не допустить попадания воды извне.

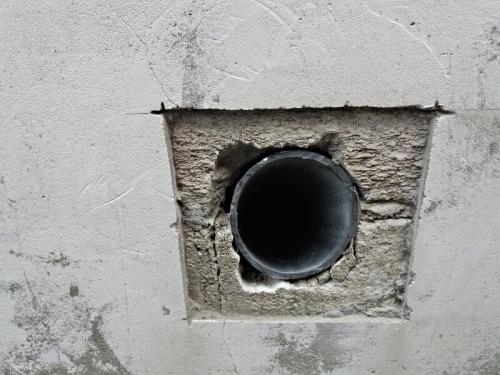

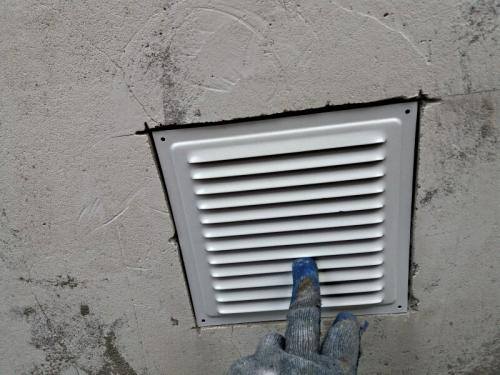

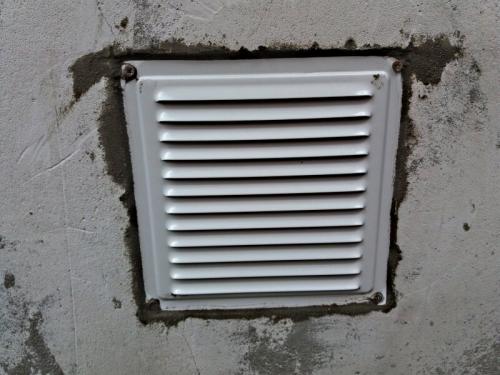

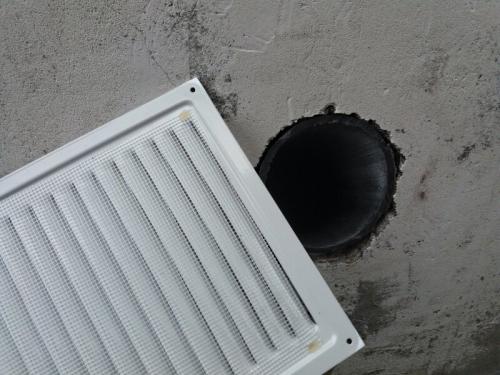

Герметизируем место установки решетки в стене. Можно засиликонить, но я предпочитаю подходить к вопросу более глобально.

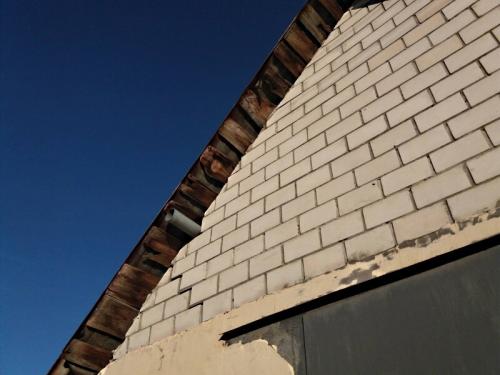

По возможности избегаю дополнительных дырок в крыше. Вытяжную трубу вывел через фронтон. Да, тяга чуть ниже, зато крыша остается целой. На мой объем погреба такой вентиляции более чем достаточно.
