Чердачное перекрытие по деревянным балкам. Подходящие материалы для деревянных балок и других конструкций

Чердачное перекрытие по деревянным балкам. Подходящие материалы для деревянных балок и других конструкций

Чердачные перекрытия могут различаться между собой по функциональной конструкции. Поэтому слои пирога, выполненные на черновом полу по деревянным, металлическим балкам или ЖБ-плитам имеют лишь некоторые особенности.

Во-первых, каждая часть основания по-своему выполняет несущую нагрузку , в зависимости от типа использованного материала, но при этом должна быть плотной и прочной.

А во-вторых, покрытия различаются друг от друга по использованию и типу утеплителя.

Покрытие в холодном чердаке можно засыпать сыпучими (керамзитом, вермикулитом) материалами , осуществляя сам процесс засыпки между балками. Сами балки при изоляции обязательно оборачиваются гидроизолирующими материалами, независимо от вида чердака. На холодном покрытии никогда не забывают про образование над слоем пароизоляции контробрешетки, с точным расчетом шагов конструкции по отношению к кровле.

Монтаж плитными утеплителями по металлическим покрытиям или ЖБ должен сопровождаться хорошим проклеиванием слоя и добавлением 2-го слоя утеплителя. При этом потребуется тщательная заделка швов с помощью строительных герметиков.

Обработка деревянных брусьев на лагах обязательно должна сопровождаться пропиткой материалов антисептическим противогрибковым раствором и полимерами по всей поверхности, чтобы создать дополнительную прочность и защиту от плесени.

Требования к слоям, укладываемым на чердачные перекрытия зависят от типа дома, проекта и плана, разработанного специалистами, поэтому в разных постройках они имеют такой разный вид.

Деревянные перекрытия холодного чердака. Особенности и технология утепления перекрытия холодного чердака в доме

Чердачные помещения располагаются над потолком любой постройки, прямо под кровлей. Они бывают теплые и холодные, так как служат в домах для разных целей, и создают дополнительную площадь.

Например, холодный чердак многие хозяева приспосабливают под кладовый или хозяйственный блок. Его микроклимат, в пределах 15%, влияет на общую температуру всего дома.

Именно поэтому утеплению перекрытия холодного чердака строители уделяют должное внимание. После того, как закончатся основные работы по возведению конструкционных, межкомнатных стен и кровли, начинают теплоизоляцию слоев пирога.

Как происходит этот процесс, какие требования предъявляются к холодному чердачному перекрытию, его утеплению, нюансы монтажа, а также другие важные вопросы, читайте подробно в представленной статье.

Требования к изоляции по деревянным балкам и ЖБ-плитам

Чердак позволяет следить за состоянием кровли изнутри дома, и в случае необходимости, своевременно ремонтировать фронтоны и конструкционную основу крыши. Особенностью холодного чердака является то, что он сделан таким образом, что потоки воздуха обеспечивают вентиляцию через карнизные и вытяжные отверстия (конек).

Для холодных чердаков черновой пол чаще всего выполнен из монолита или ЖБ-плит, а теплоизоляцию обустраивают как по деревянным балкам, так и по железобетонным , в зависимости от типа возведенной конструкции.

Особенностью холодного чердачного перекрытия, в отличие от теплого, является то, что он нуждается в создании пароизоляции. Для этого в работе обязательно используют паронепроницаемую мембрану.

Для холодного чердака применяют различные типы утеплителей (мягкие, полутвердые, твердые) , которые закладываются между лагами или балками потолка. Также обязательно применяются гидроизоляционные материалы жидкого типа (через напыление) по монолитной основе, а также в виде рулонов или листов рубероида, наклеенных на мастику.

Общие требования, которые предъявляются к теплоизоляции холодных перекрытий, касаются всех типов чердаков, и указаны в таких основных нормативах, как:

• СНиП II-26-76 ;

Требования к теплоизоляции холодного чердачного перекрытия, согласно перечисленным нормативам, дают отсылки к другим нормам из нижестоящих документов (отсылочных).

Представленные технические нормы заключаются в следующих моментах (требованиях) :

1. Качество материала . Утеплитель должен быть произведен в заводских условиях, иметь сертификат качества, соответствовать стандартам ГОСТов, и храниться при допустимой температуре +18-23°С.
2. Пожаробезопасность . Состав материала делают негорючим, не склонным к самовозгоранию, и стойким к огню в экстренной ситуации, в течение 1,5-2 часов.
3. Надежность . Требуется хорошее прилегание к поверхности и формирование теплого слоя пола чердака, который защитит жилое помещение от сквозняков, конденсата и перепадов температур в холодное время года.
4. Долговечность . В инструкции желательно указание производителя о том, что теплоизолятор прослужит более 10 лет.
5. Плотность и прочность . Характерные качества утеплителя должны быть указаны в сопроводительных материалах.
6. Высокие водоотталкивающие свойства . Эта характерная особенность очень важна для того, чтобы внутренний слой теплоизоляции не намокал, не впитывал воду, не формировал очаг грибков и плесени, а материал можно было клеить сразу, после приобретения.
7. Внешний вид . Это качество теплоизоляционного материала важно потому, что он участвует в формировании слоев, создающих ровную поверхность для пола, который потом будет легко отделать любым материалом (линолеумом, ламинатом, чистовыми досками).

Источник: https://doma-na-veka.ru/stati/cherdachnoe-i-mezhetazhnoe-perekrytie-po-derevyannym-balkam-mery-po-teploizolyacii-i

Чердачное перекрытие железобетонными плитами. Параметр №3. Масса

В зависимости от химического состава, каждый утеплитель имеет свою объемную массу. Так, в качестве основы для волокон чаще всего используются такие материалы, как базальт, стекло и любые другие неорганические и органические соединения. От их типа сам теплоизолирующий материал становится либо легким, либо тяжелым. И форма всех этих материалов обеспечивается именно упругостью волокон: насколько те расправляются между балками перекрытия.

Заметим, что тяжелые утеплители форму держит лучше за счет жесткости своих волокон. И самой лучшей стабильностью для утепления чердачного перекрытия обладают пенные утеплители, которые по этому параметру приравниваются к жестким каменным ватам. Но есть свой момент: тот же минераловатный утеплитель, который вставили между балками перекрытия, легко расправиться и плотно прижиматься к древесине, а пенный этого не сделает, и образуются пустоты — мостики холодна. Поэтому вам придется дополнительно использовать баллончик с пеной, чтобы закрыть все щели.

Зато, если производить утепление чердачного перекрытия по железобетонной плите материалами на основе пены, то здесь будут только плюсы. Не говоря уже о том, что само бетонное перекрытие чердака уже обладает немалым весом и создает серьезную нагрузку на стены и фундамент дома, и использование для него легкого утеплителя – это только большой бонус.

И в отличие от бетонного перекрытия, чердачное способно выдерживать достаточно лимитированную нагрузку. Поэтому вес утеплителя в этом плане – тоже не последний момент. Ведь здесь уже много вариаций: тот же кубометр теплоизоляции может весить как 11 килограмм, так и все 350 – это норма.

Источник: https://proremont-dom.ru/stati/paroizolyaciya-cherdachnogo-perekrytie-po-derevyannym-balkam-pervaya-oshibka-derevyannye-balki

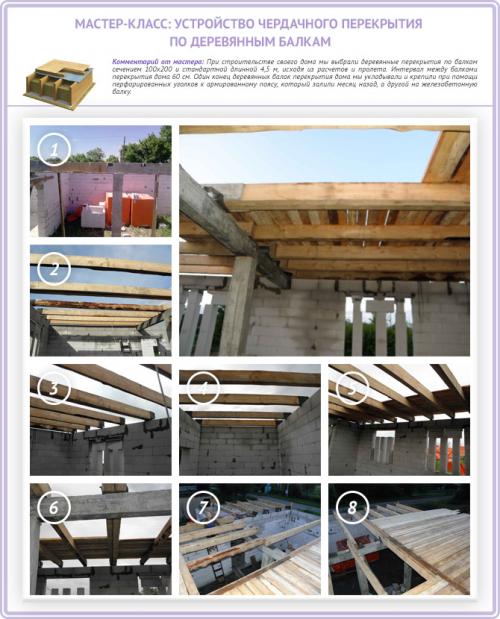

Монтаж деревянного чердачного перекрытия. Этапы монтажа чердачного перекрытия по деревянным балкам

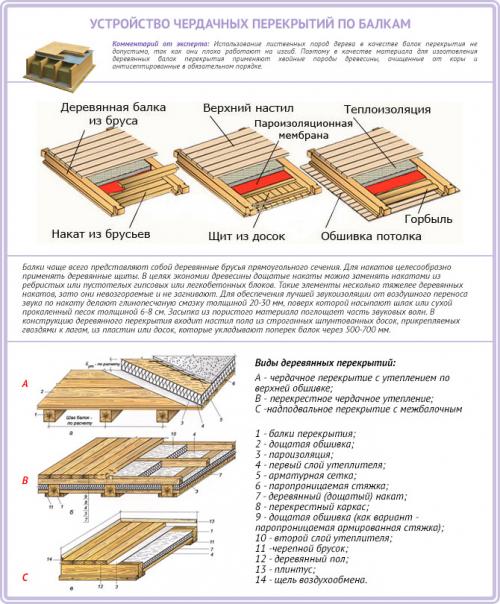

Для начала небольшие иллюстрации процесса:

I. Установка потолочной обрешетки (черновой потолок)

Первое, что необходимо создать для чердачного перекрытия по балкам – это нижняя подложка. Она и станет главной опорой для укладки изоляции и утеплителя в плоскость балок перекрытия.
Для нижнего настила подойдут листы плотной фанеры или часто уложенные необрезные доски. Материал прикладываем к потолку изнутри дома и фиксируем саморезами по дереву. Крепление должно быть надежным, поскольку даже самые легкие утеплители создают достаточно сильное давление на основу. Специалисты рекомендуют набивать на лаги обрешетку снизу, а затем, крепить потолочные листы или доски.

II. Укладка пароизоляционной пленки

Чтобы защитить слои утеплителя от конденсата и пара, поднимающего вверх из жилого помещения, сверху на балки и потолочную основу необходимо уложить качественную пароизоляционную мембрану. Нахлест частей пленки друг на друга должен быть не менее 20 см. Отметим, что есть два варианта укладки паронепроницаемой мембраны – перед монтажом основы под утеплитель снизу на балки перекрытия или сверху на балки и основу с чердачного помещения. Оба варианта используются довольно часто, и качество такой изоляции зависит от выбранного материала.

Пароизоляция выполняет и дополнительную функцию – защита потолка от строительного мусора после укладки теплоизоляции. Некоторые материалы, например, минеральная вата, могут крошиться и осыпаться с потолка нижней комнаты. Паронепроницаемая мембрана не пропустит мелкие частицы ваты или любого другого утеплителя.

III. Настил утеплителя, он же – звукоизоляция

Первым делом нужно определить вид материала и толщину его слоя для чердака. Если кровля не утеплена, то оптимальным будет толщина утеплителя перекрытия — от 20 см, что как раз совпадает с высотой балочного пространства. В условиях сурового климата (Урал, Сибирь и другие холодные регионы России) утепление можно сделать двойным или даже тройным. Для этого первый слой кладется в плоскость балок, затем на балки набивается высокая обрешетка и укладывается следующий слой теплоизоляции.

Что выбрать для утепления чердака?

Как утеплить чердачное перекрытие по деревянным балкам? Тяжелые насыпные утеплители (шлак, керамзит и пр.) не подходят для чердачного перекрытия по балкам из дерева, так как чрезмерно утяжеляют конструкцию. Приведем самые популярные варианты утепления и защиты от шума чердачного перекрытия:

• Минеральная вата – универсальное экономное утепление и качественная изоляция от шума. Этот материал выпускается в удобных брикетах и легко укладывается в межлаговое пространство. Минвата обладает высокими экологическими характеристиками и защищает жилые помещения от грызунов.
• Эковата – насыпной утеплитель с отличными характеристиками. Эковата обладает пожаростойкостью, низкой теплопроводностью и антимикробным действием. Наполнитель изготовлен из чистой целлюлозы, поэтому имеет 100% экологичность и гиппоаллергенность. Эковата отпускается в мешках и насыпается на произоляцию в межбалочное пространство.
• Стекловата – самый экономный вариант из волокнистых утеплителей. Функции этого вида утеплителя аналогичны минеральной вате. Минусом этого материала является стеклянная пыль, которая может нанести вред здоровью человека.
• Пенопласт – дешевый и простой утеплитель для чердака. Легко монтируется между балок и хорошо держит тепло. Однако технология его производства не гарантирует высокой прочности и качества этого утеплителя. Маленькая трещина в блоке приводит к потере утепляющих функций.
• Экструдированный пенополистирол (пеноплекс) – новый качественный потомок пенопласта. Он лишен практически всех недостатков предшественника, включая горючесть и механическую неустойчивость. Работать с пеноплексом удобно и быстро, материал производится в форме пластов, которые легко ложатся между балками.

Источник: https://detali-interera.ru-land.com/novosti/perekrytiya-iz-brusa-v-dome-konstruktivnye-osobennosti-perekrytiy-v-brusovom-dome

Чердачное перекрытие многоквартирного дома. Целесообразность теплоизоляции на чердаке

Потолочная стена, разделяющая основные помещения дома и кровлю, называется чердачной, потому что прямо на ней располагается классический чердак, в котором можно оборудовать мансарду или кладовую для разных вещей. Некоторые люди хранят там строительные инструменты, раздвижные лестницы, ненужные вещи, бытовые предметы для ухода за домом, или используют помещение для сушки белья.

От того, в каком состоянии находится чердачное перекрытие, зависит сохранение тепла в основной постройке.

Целесообразность выполнения теплоизоляции состоит в том, что она поможет :

1. предотвратить потери тепла;
2. создать в основном помещении благоприятный микроклимат;
3. сохранить семейный бюджет, без сделанных дополнительных затрат на утепление.

Последствия отсутствия теплоизоляции могут сказаться на теплопотерях дома, но не более 15%, так как основной момент в любой постройке уделяется именно стенам и окнам. И все же, теплый чердак – это равновесие в температурах дома, а значит, препятствие к образованию сквозняков, мостиков холода, образованию конденсата, плесени и грибков.

Без утепления нельзя оставлять перекрытие в деревянном доме и в постройках из легких ячеистых бетонов в одноэтажных домах. Это связано с тем, что пирог теплоизоляции чердачного помещения включает в себя одновременное обустройство конструкции гидроизоляционным материалом, надежно защищая от попадания воды или образующегося конденсата в холодное время года, если чердак неотапливаемый.

Целесообразность укладки теплоизолятора в каждом конкретном случае лучше всего обсудить со строительным специалистом. Чаще всего данный вид утепления рекомендуется для частных домов в регионах с неблагоприятным климатом и суровыми зимами.

Пирог перекрытия холодного чердака. Два варианта теплоизоляции потолков

Потолочное перекрытие утепляют, если над ним расположен нежилой чердак, соответственно, не оснащенный теплоизоляцией.

Он не используется в качестве жилого пространства зимой, следовательно, не нуждается в укладке слоя утепления на скаты. Зачастую это просто склад для инвентаря или помещение для сушки грибов/ягод.

Нежилой чердак сам по себе играет роль воздушной камеры, препятствующей движению тепловых волн как внутрь строения, так и наружу. Однако для просушки деревянных элементов каркасной конструкции, кровельного покрытия, металлических деталей крепления холодный чердак обычно обустраивают эффективной вентиляцией.

Вентилируют его естественным образом, т.е. регулярным проветриванием без использования каких-либо механизмов. Действует система без принуждения. Воздух перемещается за счет разницы температур с давлением за пределами чердака и внутри него.

Воздушный поток поступает в чердачное пространство через слуховые окна летом и обрамляющие их зазоры зимой, когда внутри формируется разрежение воздуха. Удаляется самопроизвольно, вытесняемый новой порцией, поступающей с улицы.

Для строительных конструкций постоянная циркуляция воздуха действительно необходима. Но вместе с непрерывно движущимися воздушными массами из чердака выдувается тепло. В итоге вместо сохранения его для экономии энергоресурсов получаются дополнительные расходы.

Как с ними бороться? Непременно утеплять! Утепление производится двумя стандартными способами, это:

• Устройство теплоизоляции по потолочному перекрытию сверху. Т.е. со стороны чердака на ж/б перекрытие или между деревянными лагами кладут плиты вспененных полимеров, минеральную вату, засыпают керамзит или народные средства (опилки, сухую листву и др.).
• Монтаж плитного утеплителя изнутри помещений. Проще говоря, крепление изоляционных плит со стороны помещений на нижнюю плоскость потолочного перекрытия.

В обоих случаях слой изоляции увеличивается по периметру, т.е. по линии стыковки перекрытия и смежной стены. Усиление здесь требуется в связи с увеличенными теплопотерями. Между стеной, перекрытием и утепляющим слоем располагают пароизоляционную мембрану.

Почему в формировании теплоизолирующего пирога по перекрытию используют не гидроизоляцию? Да потому что защитить его необходимо, прежде всего, от проникающего из жилых помещений пара, а не от текущей сверху атмосферной воды.

Именно испарения, выделяемые при дыхании нами, нашими питомцами и домашними растениями, а также образованные в процессе приготовления пищи, в ходе приема гигиенических процедур сможет нанести вред теплоизоляционной системе. А вот сверху от воды обязана оберегать кровля.

Кстати, при укладке всех видов утеплителей со стороны холодного чердака их не перекрывают сверху ни паро-, ни гидроизоляцией. Тем самым оставляют возможность материалам самопроизвольно просыхать при проветривании чердачного пространства.

Преть и мокнуть под практически герметичной изоляционной пленкой утеплителям ни в коем случае нельзя. Вместе с увлажнением они теряют изоляционные свойства. Намокшая теплоизоляция почти ничего не сохраняет, зато может загнить, а плесень перекинется на деревянные элементы.

Пароизоляцию под утеплитель, укладываемый со стороны чердака, устраивают в виде корыта: с заходом краев полотнища на стены. Так она предотвратит намокание утеплителя не только от пара, движущегося вверх со стороны помещений, но и со стороны стен, впитывающих атмосферную влагу.

Не использовать пароизоляционную прослойку допустимо только тогда, когда в качестве теплоизоляции используется экструдированные полистирольные плиты. У них практически нет пор, способных впитывать и удерживать влагу.

Причем это допускается исключительно над помещениями со стабильным «сухим» эксплуатационным режимом. Над санузлами, душевыми, бассейнами пароизоляционная прослойка укладывается в паре с эктрудированным полистиролом как обычно. Поскольку есть возможность проникновения влаги между стыками плит.

План чердачного перекрытия. Что собой представляет перекрытие для чердака?

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Чердачное перекрытие дома из газобетона. Перекрытия в домах из газобетона

• железобетонные плиты;
• газобетонные плиты;
• деревянные или металлические балки.

Плитные перекрытия

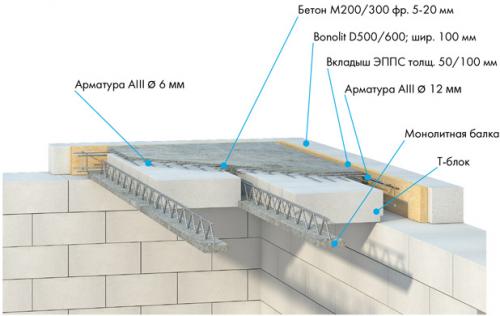

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

• быстрый монтаж;
• хорошая шумо- и теплоизоляция;
• высокая несущая способность;
• доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

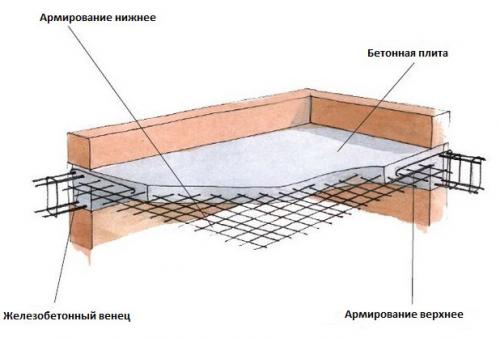

Устройство монолитного перекрытия

Перекрытия по балкам

Пример деревянного перекрытия в доме из газоблоков

Изготовление армопояса

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Монолитное перекрытие в доме из газобетона

К преимуществам монолитной конструкции можно отнести:

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Перекрытие первого и второго этажа в доме из газобетона

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

Устройство перекрытия с использованием деревянных балок

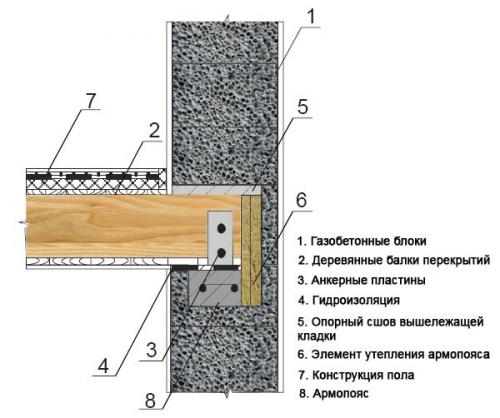

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:

• балочное;
• ребристое;
• балочно-ребристое.

• 75 на 100 мм при пролете 2 м;
• 75 на 150 мм при пролете 2,5 м;
• 75 на 200 мм – 3 м;
• 100 на 200 мм – 4-4,5 м;
• 125 на 200 мм – 5м м;
• 150 на 200 мм – 6 м.

Если шаг балок больше, значения следует увеличить.В общем случае пирог чердачного перекрытия выглядит следующим образом:

• несущие балки;
• лаги;
• дощатый настил;
• чистый пол.

• битумную мастику;
• рубероид;
• толь (устаревший материал);
• гидроизол;
• линокром.

Балка не должна быть закреплена жестко. Иногда для этого на торце предусматривают скос под углом 70 градусов.

Для равномерного распределения нагрузки под места опирания балки устанавливают небольшие деревянные пластины. Они должны быть шире, чем несущий брус.

Источник: https://detali-interera.ru-land.com/stati/cherdachnoe-i-mezhetazhnoe-perekrytie-po-derevyannym-balkam-trebovaniya-k-mezhetazhnym

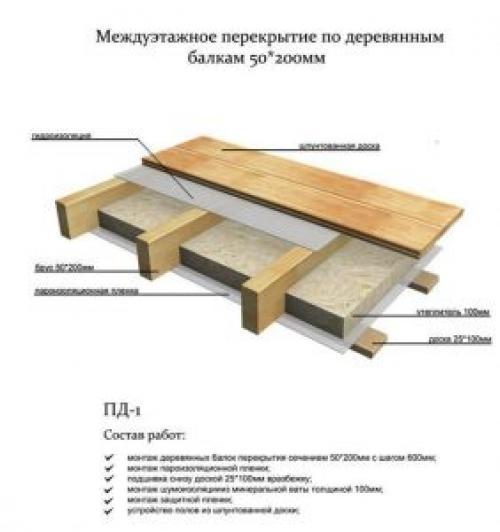

Перекрытие по деревянным балкам чертеж. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
