Подвесная потолочная конструкция состоит из двух частей:

1. Каркас – система металлических профилей, которые фиксируют с помощью подвесов и крепёжных изделий к прочному основанию (плитам перекрытия). Они служат для крепления облицовки, вентиляционных решёток и декоративных элементов потолка.
2. Декоративная или лицевая часть – её поверхность состоит из панелей квадратной или прямоугольной формы (они могут быть из минерального волокна или каменной ваты, акрила, зеркальных полотен, стекла, металла и т. д.).

Металлические направляющие крепят к железобетонным или деревянным перекрытиям по определённой схеме. В собранном виде они образуют ячейки квадратной или прямоугольной формы. Их стороны должны соответствовать размерам укладываемых плит – 600х600 или 1200х600 мм.

Полученные «соты» затем заполняют потолочными плитами. Устройство подвесных потолков типа Армстронг подразумевает использование панелей стандартной длины, ширины и толщины из одного материала или их комбинаций. В ячейках также укладывают решётки для вентиляции и размещают светильники.

Разновидности и технические характеристики

По функциональному назначению, дизайну и цене все виды подвесных потолков Армстронг условно разделяют на такие группы:

1. Универсальные – устойчивые к воздействию влаги и огня, гигиеничные конструкции, могут использоваться в любых зданиях.
2. Функциональные или влагостойкие – для помещений с повышенной влажностью и с резкими колебаниями температур (кухни заведений общественного питания, прачечные, сауны, закрытые бассейны).
3. Акустические – для снижения уровня шума и улучшения звукоизоляции, что актуально для производственных цехов, ночных клубов, кинотеатров, студий звукозаписи.
4. Гигиенические – для объектов с высокими санитарными требованиями (фармацевтическая и пищевая промышленность, больницы, поликлиники, лаборатории, детские дошкольные учреждения).
5. Эконом-класса – с оптимальным соотношением доступной цены, качества, функциональности и долговечности для установки в офисах, цехах, нежилых, административных и общественных зданиях.
6. Дизайнерские – эксклюзивные модели для реализации авторских дизайн-проектов любой сложности при оформлении элитных жилых и общественных интерьеров (номера и холлы отелей, залы выставочных центров, ресторанов и бутиков, кабинеты руководителей и т. д.). Панели и декоративные элементы для них изготавливаются в индивидуальном порядке.

Связанные вопросы и ответы:

Какие особенности конструкции подвесного потолка Армстронг важны для создания точного чертежа

Монтаж подвесного потолка в небольших помещениях можно выполнить своими силами. При правильном ходе работ качество установки подвесной системы возрастает. Этапы основных работ по монтажу потолка армтсронг:

Во время ведения работ монтажа подвесных потолков советуем воспользоваться памяткой, что следует проверять и контролировать при монтажных работах . Там вы найдёте инструкцию от компании Armstrong для монтажа видимой подвесной системы и чек-лист для проверки конструкции потолка.

Растровый потолок - это одно из названий подвесного потолка. Название появилось из-за конструкции подвесной системы, каркас которой похож на растровую сетку в графике.

Подготовительные работы перед монтажом подвесного потолка

• закончить работы и проверить состояние потолочных коммуникаций
• подобрать подвесную потолочную систему

Начинать монтаж потолка типа «Armstrong» следует после того, как все коммуникации проложены и все «мокрые» процессы в помещении окончены.

При выборе подвесной системы следует обращать внимание на вес используемых потолочных плит. Разные подвесные системы обладают разной несущей способностью. Так профиль Click Prim «Албес» по уверению производителя способен выдерживать нагрузку до 15 кг/м.кв., профиль Prelude производства «Armstrong» до 13,3 кг/м.кв.

Важно: до начала монтажа подвесного потолка закончить все основные штукатурные и малярные работы.

Подвесную систему выбирать, учитывая несущую способность.

На что обратить внимание при выборе подвесной системы потолка читайте в статье "Как выбрать подвесную систему потолка"

.

Разметка потолка перед монтажом подвесного потолка

На первом этапе следует разметить плоскость будущей поверхности потолка.

Для этой цели необходимо на любой стене помещения сделать отметку на нужном расстоянии от пола, или существующего потолочного перекрытия таким образом, чтобы монтируемая система закрыла собой все верхние коммуникации и выступы потолочного перекрытия.

После установки первой отметки она проецируется на все стены помещения таким образом, чтобы полученные отметки легко было соединить прямой линией при помощи линейки, или красящей нити.



После того как по всем стенам помещения будет отмечена горизонтальная линия, можно приступать непосредственно к монтажу системы.

Совет: используйте лазерный указатель для разметки потолка - невелир

Подготовка периметра стен для монтажа подвесного потолка

Второй этап начинается с крепления к стенам, вдоль отмеченной горизонтальной линии углового периметрального профиля 19х19,19х24 или ступенчатого профиля для плит с кромкой тегуляр или микролук.

Для нарезки профиля в нужный размер, лучше пользоваться обычной ножовкой по металлу с мелкими зубьями, а для нарезки угловых соединений применить столярное стусло, или воспользоваться транспортиром.

Крепить профиль необходимо так, чтобы он образовывал полку, обращённую лицевой (окрашенной) стороной вниз.

Крепёжные элементы нужно подобрать в соответствии с материалом стены.

Важно: Расстояние между дюбелями не должно превышать 45 см.

.

Монтаж профилей потолка типа армстронг

Следующим этапом будет монтаж направляющих профилей системы.
Для этого делается разметка на потолке и крепятся подвесы с шагом не более 1200мм.
В зависимости от размеров плит для подвесного потолка, собирается решётка из направляющих профилей с размерами ячейки 600х600 мм, или 600х1200 мм. После сборки решётка просто заполняется кассетами Armstrong и необходимыми аксессуарами.

Важно: необходимо разместить дополнительные подвесы для светильников и других потолочных аксессуаров. Каркас потолка Армстронг не расчитан на дополнительную нагрузку кроме плит!

Но есть и ещё один способ сделать разметку правильной.

Можно изначально рассчитать расстояние от стен до направляющих так, чтобы со всех сторон подрезанные потолочные плиты были одинаковой ширины.
Чтобы было понятно, рассмотрим пример:
Допустим ширина комнаты 4,28 м.
шаг 1. Вычислим количество не обрезанных рядов. Для этого делим ширину комнаты на 0,6 (ширину плиты) 4,28/0,6 =7,13. Округляем до целого (в нашем случае получается 7). От полученного значения отнимаем 1 (единицу) - получается 6 целых необрезанных рядов.
шаг 2. 6 х 0,6 = 3,6 - длина необрезанных рядов. От ширины комнаты отнимаем длину целых рядов. (в нашем случае: 4,28-3,6=0,68)
шаг 3. полученное значение делим на 2. (в нашем случае 0,68/2=0,34)
Таким образом в рассмотренном примере по краям от стены следует отступить на 34 сантиметра. И на этом расстоянии от стены следует вешать основные направляющие.

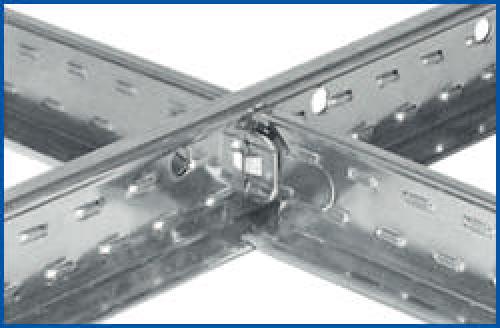

Направляющие подвешиваются к потолку с помощью подвесов, представляющих собой два металлических прутка, пропущенных через отверстия в изогнутой пластине-пружине.

Важно: Навеску следует начинать с длинных направляющих, последовательно соединяя их короткими.

.

Какие материалы используются для изготовления подвесных потолков Армстронг, и как это отражается в чертеже

Потолок Армстронг изготавливается из различных материалов. От выбора материала зависит будет ли обладать потолок теми или иными свойствами и характеристика. Несмотря на широкий выбор материала для плит, сами профили в потолочной системе бывают всего двух видов – алюминиевые и оцинкованные. Отметим пять видов материала:

Металлические

Отличительными чертами этих плит являются долговечность и надежность, а срок службы доходит до 50 лет. Чтобы полностью раскрыть потенциал плит, как правило, выбирают алюминий в качестве материала. Более бюджетные сделаны из оцинкованной или никелированной стали. Широкий ассортимент позволяют выбрать плиты, которые идеально впишутся в интерьер. Они могут быть зеркальными, матовыми, рифлеными, перфорированные, с полимерным покрытием и различных цветов.

Деревянные

Деревянные плиты Армстронг встречаются довольно редко в отделке потолочного покрытия. Все дело в том, что монтаж таких плит подразумевает использование деревянного каркаса, а не металлического. Плиты отличаются высокой ценой, а срок службы не такой долговечный, чем у металлических. Если заказчик хочет использовать деревянное покрытие в дизайне интерьера, плиты из того же пластика могут быть выполнены с древесным принтом. Такое решение сэкономит немало средств, а визуально они ничем не отличаются от настоящих деревянных плит.

Стеклянные

На сегодняшний день стеклянные плиты Армстронг обрели популярность в оформлении самых разных помещений. Они сделаны из стекла или оргстекла и бывают глянцевыми, зеркальными, прозрачными или матовыми. Использование подсветки изнутри позволяет сделать стеклянный потолок интересной декоративной изюминкой помещения, а мозаичные плиты придадут изысканности. Цена на такой потолок кусается, но эстетичный вид стоит потраченных средств.

Минеральное волокно

Минеральное волокно или каменная вата – основной материал изготовления данных плит. Они могут иметь в составе добавки, такие как: целлюлоза, гипс, крахмал или латекс. Добавки позволяют наделить плиты Армстронг дополнительными свойствами: звуко- теплоизоляция, влагостойкость. Минеральные плиты бывают мягкими и твердыми. Твердые более устойчивы к механическому воздействию.

Полистирол

Полистирол – самая распространенная разновидность пластика. Плиты Армстронг из полистирола имеют самую низкую цену среди своих аналогов. Они не отличаются высокой надежностью и токсичны при горении. Поскольку пластик обладает повышенной хрупкостью, по сравнению с другими видами материала, при монтаже необходимо особенно бережно обращаться с ним и не использовать его в помещениях, где температура превышает 70 градусов. Плиты из полистирола обладают хорошей водостойкостью и не меняют первоначальный цвет от времени. Плиты Армстронг из полистирола представлены на рынке в огромной палитре цветов и всевозможных фактур, к тому же можно сделать принт по своему усмотрению с использованием фотопечати.

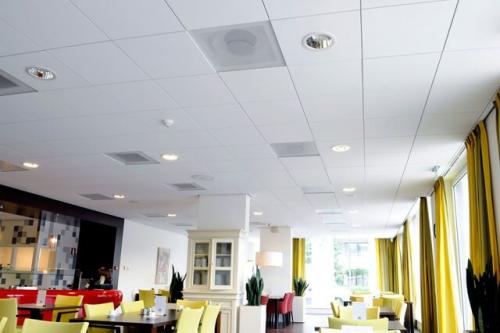

Как правильно измерить помещение для создания точного чертежа подвесного потолка Армстронг

Перед тем, как собрать Армстронг, нужно тщательно выполнить все необходимые расчеты. При расчете Армстронга определение длины пристенного уголка обычно не встречает никаких затруднений. Все, что потребуется в этом случае – сложить вместе общую длину стен, вдоль которых будет устанавливаться уголок. Это также касается всех балок, выступающих участков стен, ниш и т. п. Итоговый результат делится на стандартную длину уголка (3 м) и округляется в большую сторону. К примеру, если после подсчета общей длины стен получилось 40 м, то для определения числа уголков проводится простое деление 40 : 3 = 13,3333. После округления получается 14 штук.

Чтобы произвести расчет подвесного потолка, точно определив количество основных и поперечных направляющих, составляется схема с указанием местоположения каждого элемента потолка. В основном размеры потолочной поверхности не дают возможность применить целое число ячеек. В таком случае рекомендуется добиться такого размещения декоративных панелей, чтобы меньшие по размеру были равномерно рассредоточены по всей отделываемой площади. Если оставшееся расстояние меньше половины общей длины панели, то такие кусочки желательно размещать по одной из сторон комнаты.

Порядок составления чертежа для расчета комплектующих подвесных потолков Армстронг:

• Вся поверхность потолка на чертеже схематически разбивается на квадраты 60 на 60 см. Их общее число (вместе с укороченными элементами) указывает на нужное количество декоративных панелей и светильников.
• С помощью чертежа расчета потолка Армстронг определяется число основных направляющих. Как правило, они располагаются поперёк помещения, под углом 90 градусов к самой длинной стене. Монтаж первого ряда рекомендуется начинать в 60 см от примыкающей стены. Следующая полоса монтируется в 120 см от первой и т. д. Как показывает опыт, длину помещения обычно никогда не удается разделить на требуемое число секторов. В таком случае осуществляется симметричное размещение элементов. Слишком короткие обрезки стараются устанавливать вдоль самой незаметной для обозрения стороне.
• В очень широких комнатах стандартной длины основных направляющих (3,7 м) не хватает. В таком случае проводится прямая стыковка нескольких элементов между собой, для чего используются специальные замки. Для обрезания лишних частей потребуются ножницы по металлу. Такое положение вещей провоцирует заметное возрастание числа основных направляющих (по количеству стыкуемых отрезков). К примеру, если помещение имеет ширину 5,8 м, то потребуется сращивание двух основных направляющих. При длине помещения в 10 м требуется 9 линий из основных направляющих или 18 стандартных изделий.
• Далее в процессе расчета комплектующих для потолка Армстронг определяют число поперечин. Начинать удобнее с более длинных составляющих, переходя затем к коротким деталям (при их наличии). Если какой-то из элементов нуждается в подрезании по длине, его считают отдельно.

Какие инструменты и программы лучше всего использовать для создания чертежа в формате DWG

Уже давно весь цивилизованный мир перешёл на системы автоматизированного проектирования и черчения. И если на ПК бесспорным лидером является компания Autodesk со своей универсальной AutoCAD. То на мобильных платформах все не так радужно.

 Одним из основных конкурентов AutoCAD на мобильных устройствах является DWG FastView. Dwg FastView — это программа которая позволит вам открывать и ограничено редактировать чертежи в формате dwg, dxf и пр.

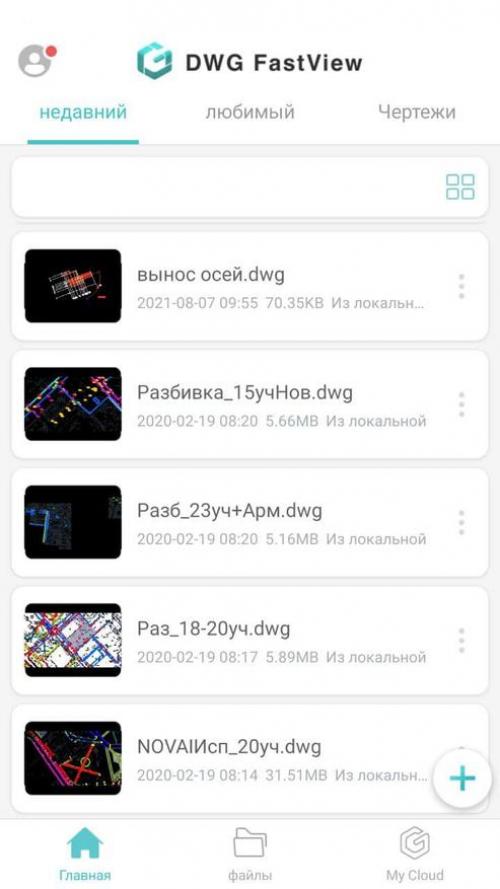

Интерфейс и возможности

При запуске программы пользователя встречает простое и лаконичное меню с выбором последних открытых файлов либо с выбором чертежей находящихся на устройстве.

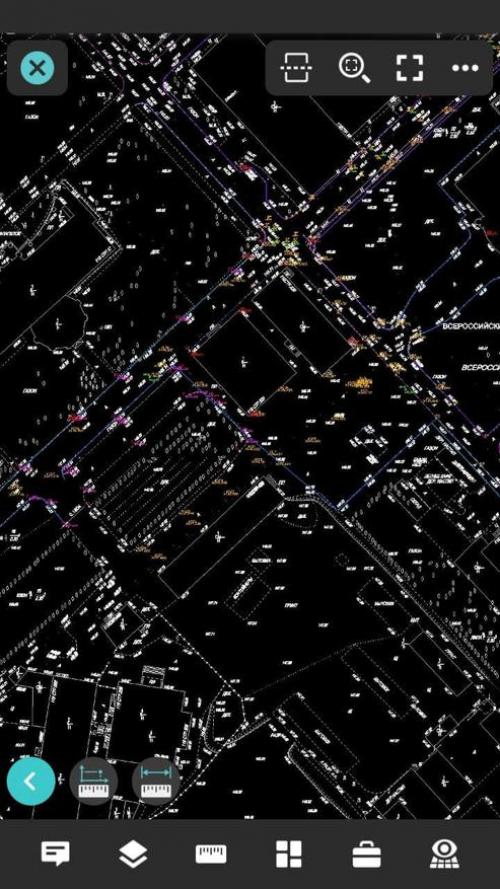

Рабочее пространство в программе явно создавалось с учетом работы на устройствах с небольшим экраном. Под чертеж отдано практически все пространство экрана. Все основные инструменты расположены внизу экрана.

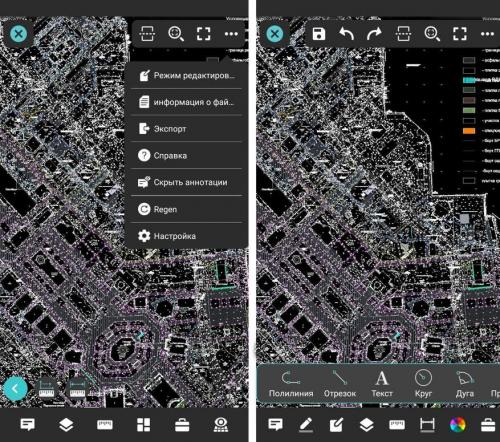

Верхнее меню отвечает за настройки программы и переход между режимами просмотра и редактуры чертежа. По умолчанию чертеж открывается в режиме просмотра, и при переходе в режим редактирования в панели инструментов появляются меню рисования.

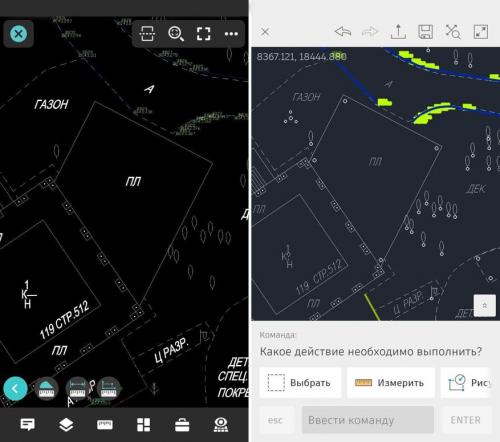

Все это довольно удобно в пользование и позволяет исключить случайные перемещения элементов чертежа. Ведь зачастую подобные программы используют не для черчения, а для получения координат и размеров.

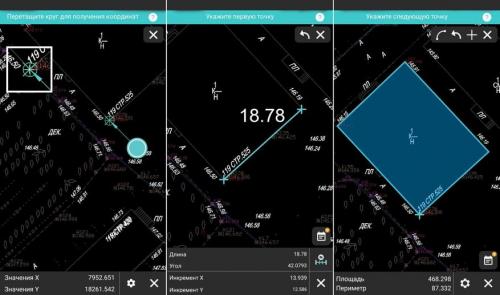

И эта возможность здесь реализована очень хорошо. При запуске любой функции связанной с получением точных данных появляется симулятор мыши и лупа, что с учетом всех привязок позволяет точно выбрать точку наведения.

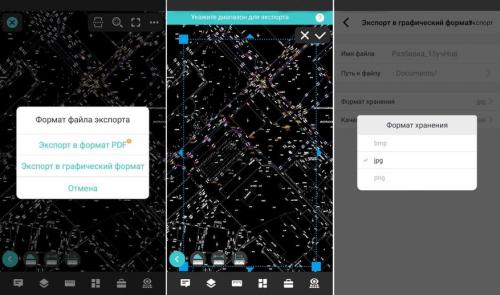

Так же программа способна экспортировать данные в несколько форматов. Это PDF и несколько графических форматах.

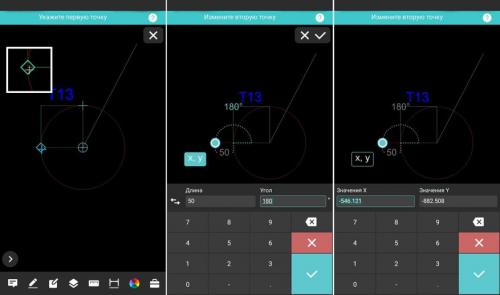

В режиме черчения имеет достаточно легкое и понятное управление и позволяет чертить как по расстояниям и углам, так и по координатам. Но не стоит ожидать от программы многого, набор функций достаточно ограничен и полноценно чертить в ней будет сложно.

Ограничения

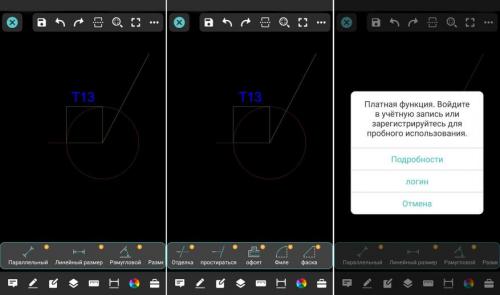

Как и множество программ распространяющихся «бесплатно», DWG FastView является ограниченной версией полной программы. Но пользователю которому необходимо читать чертежи оставленного функционала вполне достаточно.

Абсолютно отсутствует какая либо заливка и штриховка. Но эта проблема характерна для все мобильных программ, даже мобильный AutoCAD не миновала эта проблема.

3D доступно только в виде просмотра уже готового чертежа.

Отсутствуют «Свойства» объектов, что не удобно для понимания характеристик объектов.

Ограниченное количество цветов, отсутствие возможности задать толщины линий и общая ограниченность чертежных инструментов.

Какие преимущества использования подвесных потолков Армстронг делают их популярными в современных интерьерах

При выборе потолка для офисных помещений особое внимание следует уделить качеству и функциональности. В этом контексте потолки армстронг представляют собой одно из наиболее популярных и оптимальных решений.

Одним из ключевых критериев при выборе потолка армстронг является его прочность и долговечность. Офисные помещения постоянно подвергаются нагрузкам: жара, холод, влажность, механические воздействия и т.д. Потолки армстронг, изготовленные из высококачественных материалов, обладают повышенной стойкостью к внешним воздействиям. Это позволяет сохранять свои эксплуатационные характеристики на протяжении длительного времени.

Не менее важным аспектом для выбора потолка армстронг является его функциональность. Офисные помещения требуют особого подхода к дизайну и внутренней отделке. Потолки армстронг отличаются широким выбором дизайнерских решений. Возможность использования дополнительных элементов, например, светильников, позволяет создавать комфортное и функциональное рабочее пространство.

Кроме того, преимуществом потолков армстронг является их легкость в установке и монтаже. Благодаря специальным системам крепления, процесс установки потолка становится простым и быстрым, что позволяет значительно сэкономить время и ресурсы.

Не менее важным аспектом при выборе потолков армстронг для офисного пространства является их экологическая безопасность. Продукция этой марки отвечает высоким стандартам качества и безопасности, что подтверждается соответствующими сертификатами. Использование экологически чистых материалов в офисных помещениях способствует созданию комфортной и безопасной рабочей среды для сотрудников.

В заключение, выбор потолка армстронг для офиса – это уверенность в высоком качестве, долговечности, функциональности и эстетическом удовлетворении. Благодаря широкому выбору дизайнерских решений, простоте монтажа и экологической безопасности, потолки армстронг являются одним из лучших вариантов для офисных помещений. Учтите эти факторы при выборе потолка для вашего офиса и создайте комфортную и стильную рабочую среду для сотрудников.

Какие основные ошибки могут возникнуть при создании чертежа подвесного потолка Армстронг, и как их избежать

ПВХ-пленки и тканевые полотна, используемые для создания натяжных конструкций, обладают небольшой толщиной, поэтому многим может показаться, что такой потолок должен забрать всего лишь несколько миллиметров высоты помещения. Однако закрепить покрытие в непосредственной близости к черновому перекрытию невозможно. Минимальное расстояние от потолка до полотна натяжного потолка зависит от ряда факторов.

• Крепление профиля . Чтобы зафиксировать полотно натяжного потолка, можно использовать два вида профилей: потолочный или стеновой. Если необходимо добиться минимального расстояния между перекрытиями, чаще всего используют потолочные модели. В этом случае высота натяжного потолка будет равняться ширине профиля. Однако установка такой конструкции возможна только в том случае, если базовая поверхность находится в идеальном состоянии. Если на черновом перекрытии присутствуют неровности или переходы между плитами, натяжной потолок полностью их повторит. При использовании стеновых профилей высота помещения снизится не только на ширину изделия. Дело в том, что закрепить профиль на стыке между стеной и потолком будет достаточно сложно, ведь любой перфоратор и шуруповерт требует определенного пространства для удобной работы. Кроме того, в местах стыка чаще всего используются составы низкого качества, которые не способны обеспечить прочное крепление профилей. В результате профиль может отойти от стены, что приведет к провисанию полотна натяжного потолка. Поэтому расстояние от потолка до профилей должно составлять хотя бы 1,5-2 см.

Как выбрать оптимальную высоту подвесного потолка для вашего помещения

Установку плит производить только после окончания всех строительно-монтажных работ, включая все «мокрые” процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах 15 — 30° С. Относительная влажность воздуха не должна превышать 70%.

Установка массивных светильников, кондиционеров и т.п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции.

В случае укладки дополнительного слоя тепло- или звукоизоляционного материала поверх плит или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.

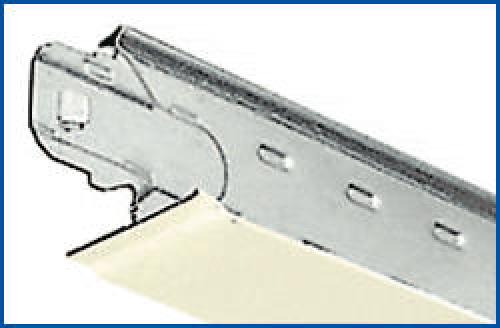

Таблица №1. Профиль Т24 и Т15, используемый для установки подвесного потолка

Таблица №2. Схема монтажа подвесного потолка Армстронг и некоторые элементы конструкции

Таблица №3. Расход материалов при установке подвесного потолка с использованием 3-х стандартных схем монтажа

Какие требования к помещению необходимо учитывать при создании чертежа подвесного потолка Армстронг

Перед тем, как собрать Армстронг , нужно тщательно выполнить все необходимые расчеты. При расчете Армстронга определение длины пристенного уголка обычно не встречает никаких затруднений. Все, что потребуется в этом случае – сложить вместе общую длину стен, вдоль которых будет устанавливаться уголок. Это также касается всех балок, выступающих участков стен, ниш и т. п. Итоговый результат делится на стандартную длину уголка (3 м) и округляется в большую сторону. К примеру, если после подсчета общей длины стен получилось 40 м, то для определения числа уголков проводится простое деление 40 : 3 = 13,3333. После округления получается 14 штук.

Чтобы произвести расчет подвесного потолка, точно определив количество основных и поперечных направляющих, составляется схема с указанием местоположения каждого элемента потолка. В основном размеры потолочной поверхности не дают возможность применить целое число ячеек. В таком случае рекомендуется добиться такого размещения декоративных панелей, чтобы меньшие по размеру были равномерно рассредоточены по всей отделываемой площади. Если оставшееся расстояние меньше половины общей длины панели, то такие кусочки желательно размещать по одной из сторон комнаты.

Порядок составления чертежа для расчета комплектующих подвесных потолков Армстронг:

• Вся поверхность потолка на чертеже схематически разбивается на квадраты 60 на 60 см. Их общее число (вместе с укороченными элементами) указывает на нужное количество декоративных панелей и светильников.
• С помощью чертежа расчета потолка Армстронг определяется число основных направляющих. Как правило, они располагаются поперёк помещения, под углом 90 градусов к самой длинной стене. Монтаж первого ряда рекомендуется начинать в 60 см от примыкающей стены. Следующая полоса монтируется в 120 см от первой и т. д. Как показывает опыт, длину помещения обычно никогда не удается разделить на требуемое число секторов. В таком случае осуществляется симметричное размещение элементов. Слишком короткие обрезки стараются устанавливать вдоль самой незаметной для обозрения стороне.
• В очень широких комнатах стандартной длины основных направляющих (3,7 м) не хватает. В таком случае проводится прямая стыковка нескольких элементов между собой, для чего используются специальные замки. Для обрезания лишних частей потребуются ножницы по металлу. Такое положение вещей провоцирует заметное возрастание числа основных направляющих (по количеству стыкуемых отрезков). К примеру, если помещение имеет ширину 5,8 м, то потребуется сращивание двух основных направляющих. При длине помещения в 10 м требуется 9 линий из основных направляющих или 18 стандартных изделий.
• Далее в процессе расчета комплектующих для потолка Армстронг определяют число поперечин. Начинать удобнее с более длинных составляющих, переходя затем к коротким деталям (при их наличии). Если какой-то из элементов нуждается в подрезании по длине, его считают отдельно.
