Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов

08.09.2022 в 07:38
Содержание
  1. Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов
  2. Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях
  3. Деревянное окно своими руками пошаговая инструкция. Как изготовить деревянное окно своими руками
  4. Деревянная рама для окна своими руками. Особенности конструкции деревянных окон
  5. Как сделать оконную раму ручным фрезером. Как сделать оконную раму фрезером
  6. Деревянные окна своими руками-чертежи. Окна своими руками: пошаговая инструкция

Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов

Кажется, что проще всего пойти в магазин с предварительно снятыми мерками и заказать блок у мастера, который сделал уже не одно окно, и точно знает как и что. Но это очень просто, да и зачем, если вы рукастый и не боящийся экспериментов мастер? Для начала при продумывании как сделать оконную раму, следует обратить внимание на то, из какого материала оно будет, ведь этого зависит много – прочность, функциональность и надежность всей конструкции в целом. Помимо этого, сорта деревьев разные, а значит и долговечность у них тоже не одинакова, поэтому следует задуматься – ваши окна будут лишь промежуточным вариантом или хотите сделать их долговечными?

Для начала следует выяснить, что оконная рама из дерева своими руками будет выполнена со съемным стеклом, но при желании всегда можно сделать и свой, герметичный стеклопакет. Вам придется дольше трудиться и даже немного помучаться, но впоследствии вы получите окна своей мечты. Именно для того, чтобы учесть все нюансы важно правильно выбрать древесину, чтобы в дальнейшем не кусать от обиды локти и не проклинать всех и вся.

    Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов Самым дорогим, и как считается, элитным материалом для деревянных рам выделяют дуб, который прочный, и долговечный. Но стоит подготовить себя к тому, что один только дуб обойдется вам как вся металлопластиковая конструкция в сборке, и неудивительно – вы прочли о преимуществах этой древесины, а значит, и цена у нее соответствующая. Есть одно но: брать древесину следует лишь тогда, когда вы точно уверены в результате, а также у вас есть опыт работы с древесиной.
  • Чтобы не перепутать, как сделать окно из дерева своими руками и не попортить материал , возьмите березу, которая отлично поддается обработке и при этом служит не один десяток лет. Она куда дешевле дуба, прекрасного светлого оттенка и имеет отличную текстуру, правда найти этот материал бывает проблематично.
  • Пожалуй, самым доступным материалом и в плане цены, и в плане распространенности является сосна. Если вы собрались делать оконную раму впервые, отдайте предпочтение именно этому виды древесины, так как оно имеет ряд преимуществ – дерево легкое, его удобное обрабатывать и имеет хорошие показатели по эксплуатации.

Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Окно для дома или дачи можно легко сделать своими руками за пару часов, для этого даже не потребуется наличие столярных станков и приспособлений. Обойдемся самым простым инструментом, который есть почти у каждого домашнего мастера.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Изготовление рамы

Для создания рамы потребуются заготовки для дверных коробок. Можно найти в продаже шпонированные коробки покрытые лаком или из массива. Выбирать лучше коробку из массива, потому что шпон уязвим к перепадам температур и может отслоится со временем. Цвет можно подобрать под фасад, или купить некрашенные детали и придать им любой цвет. А если поискать залежалый товар со скидкой, можно неплохо сэкономить.

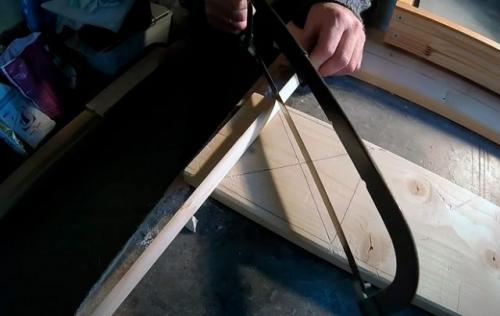

Распиливать и торцевать коробку можно с помощью ножовки по дереву или электролобзика. Отпиленные углы должны быть ровными, 90 градусов.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условияхДлина горизонтальных деталей определяется легко: берем ширину стеклопакета, прибавляем к ней две толщины косяка в самом узком месте и прибавляем зазор 5 миллиметров. Вертикальные детали будут равны высоте стеклопакета, плюс 5 миллиметров.

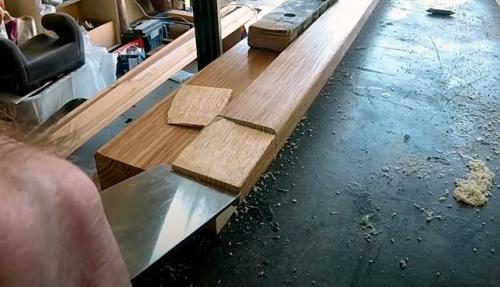

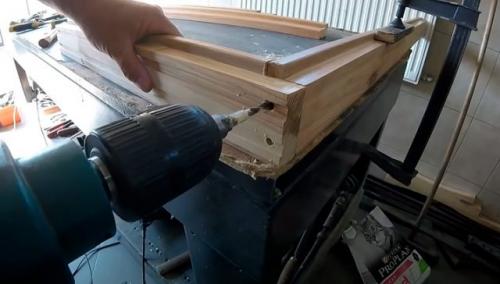

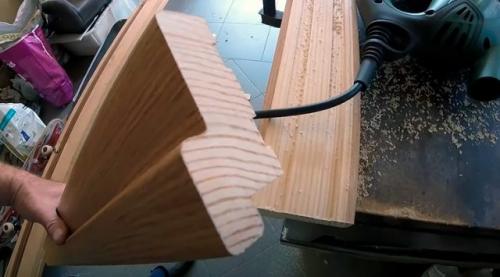

Для соединения деталей в раму проще всего срезать часть четверти в месте стыка. Это нужно будет сделать для двух из четырех деталей рамы. Чтобы не повредить шпон, сначала надпил делается ножовкой по металлу, потом продолжаем обычной ножовкой по дереву. Когда отпилим четверть по вертикали, ее можно будет снять стамеской.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условияхДля крепкого соединения деталей можно воспользоваться мебельными конфирматами. Для сверления отверстий под них существуют специальные сверла, но если их нет, можно обойтись двумя обычными сверлами по дереву или металлу: 5 мм и 7 мм для заглубления под шляпку. Все стыки желательно проклеить ПВА.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Установка стеклопакета

Основная часть расходов на окно — стеклопакет. Где найти дешевый стеклопакет? Вариантов много:

  • На любом оконном производстве есть неликвид, и можно найти стекло с небольшим дефектом в два раза дешевле обычного.
  • Можно найти стеклопакеты Б/У.
  • Можно использовать стеклопакеты от пивных холодильников.
  • В новостройках после сдачи дома почти всегда меняют стандартные окна и выставляют новые окна на мусорку.

Перед установкой стекла, поверхность рамы и стеклопакета обезжиривается.

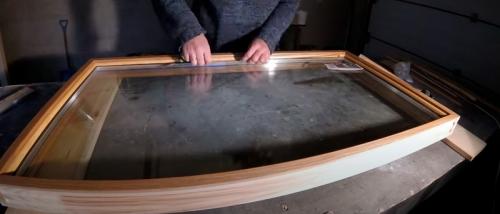

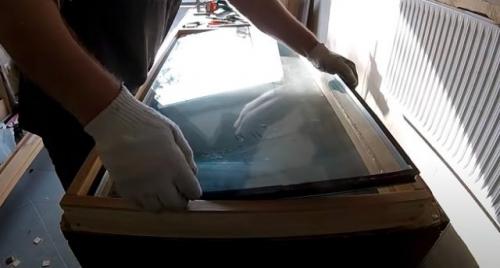

Стекло приклеивается на прозрачный силиконовый герметик. Если вы хотите получить возможность разбирать окно, силикон лучше заменить на уплотнительную резинку.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условияхВторая сторона стекла закрывается оконным штапиком. Стекло будет держаться и так, штапик тут несет скорее декоративную функцию. Штапик нужно запилить под 45 градусов. Для этого потребуется дешевое пластиковое стусло для ножовки. Но если его нет, не беда: можно начертить виртуальное стусло и ориентироваться по нему. Штапик узкий, поэтому неточности в пару миллиметров будут незаметны.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

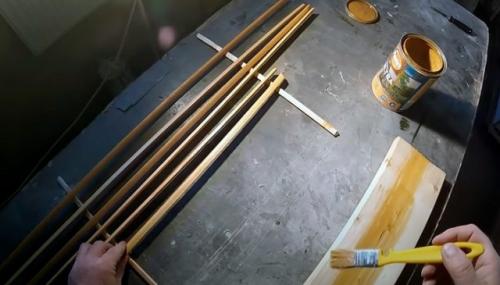

Чтобы штапик не выделялся на фоне рамы, предварительно его можно покрасить и покрыть лаком.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условияхШтапик прибивается на мелкие гвозди к раме. Чтобы не разбить и не поцарапать стекло, нужно положить на него подкладку и водить молотком вдоль стекла, не отрывая молотка.

Расходы

Расходы на окно 58×108 см:

Однокамерный стеклопакет 53×103 см. Площадь остекления 0,55 м². Если покупать абсолютно новый стеклопакет, за такой размер возьмут 700 рублей. Если покупать уценку, можно сэкономить в 2 раза — 350 рублей.

Две заготовки для дверной коробки, покрытые дубовым шпоном — со скидкой 300 рублей.

Штапик, силикон, конфирматы 250 рублей.

Итого 900—1300 рублей. В зависимости от того, где вы достанете стеклопакет.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Внешний вид самодельного окна получился даже лучше, чем неуместные белые пластиковые окна. А экономия на материалах и простая конструкция позволяют сделать такое окно за пару часов и 1000 рублей. Для удешевления и простоты сборки, окно сделано глухим. В маленьком доме окна можно помыть и с улицы, а вентиляция делается без использования форточки. При желании можно собрать каркас из таких же заготовок, и подвесить в него на петли это окно.

Деревянное окно своими руками пошаговая инструкция. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

  • шуруповерт;
  • дрель;
  • стеклорез;
  • электрорубанок;
  • молоток;
  • стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов 10

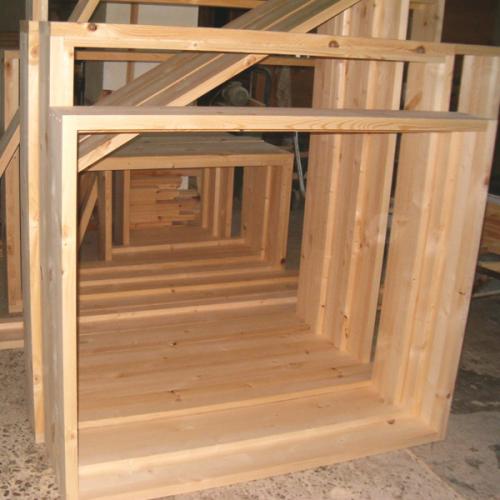

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов 11

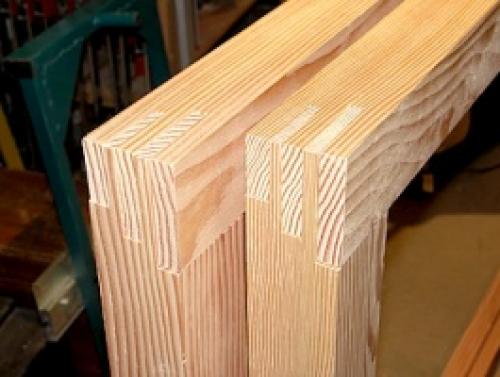

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов 12

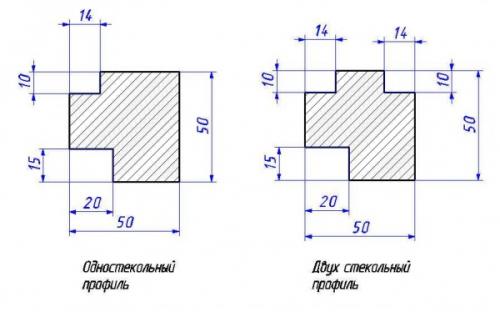

Существует два вида профиля:

  • одностекольный;
  • двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

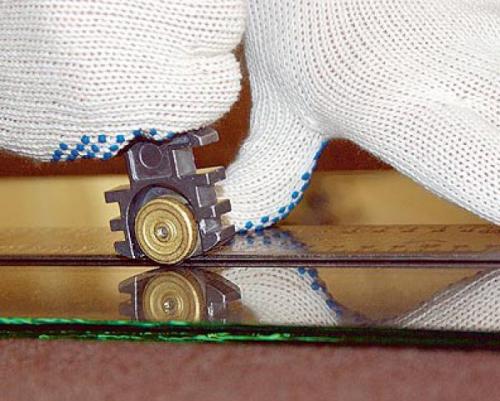

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

Как сделать раму для окна своими руками. Изготавливаем окно из дерева: подбор материалов 13

При осуществлении этого процесса необходимо соблюдать правила безопасности:

  • обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
  • на лицо одевается маска;
  • Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон

Сразу стоит отметить, что самостоятельно изготовить из дерева окно, полностью аналогичное фабричному изделию будет очень трудно. И причина тут не в неумении работать со столярным инструментом, а в том, что профиль рамы очень сложен и отклонение даже в пару миллиметров приведет к проблемам в работе оконного механизма.

Тем не менее, изготовление оконных рам из дерева своими руками вполне возможно. Нужно будет только немного упростить конструкцию, подробнее это описывается ниже в статье.

Современные  заводские деревянное окна  ничем не отличаются от металлопластиковых (за исключением разве что использованного материала). Форма рамы довольно сложная, это обусловлено тем, что используется практически такая же фурнитура, что и для металлопластиковых окон, то есть створка такого окна сможет открываться в двух плоскостях, также будет гарантирован ее надежный прижим к раме.

Деревянная рама для окна своими руками. Особенности конструкции деревянных окон

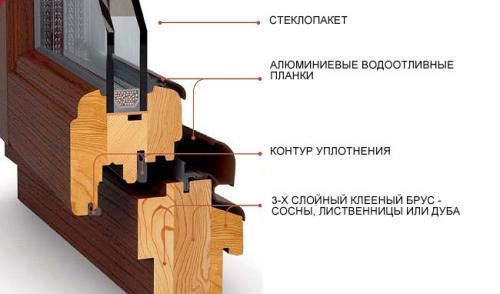

Так выглядит окно заводского производства

Когда речь заходит о том, как сделать деревянную раму для окна, можно посоветовать немного упростить конструкцию. По большому счету рама будет представлять собой простой прямоугольник из соединенных деревянных брусков. Геометрия поперечного сечения будет такой, чтобы можно было или готовый стеклопакет установить, или листовое стекло использовать.

Нет необходимости зацикливаться на дереве, вполне можно использоваться вместе с  деревянной рамой  подоконник из другого материала, например, из пластика. Подробнее о том, как крепить пластиковый подоконник к деревянной раме, описывается ниже.

Как сделать оконную раму ручным фрезером. Как сделать оконную раму фрезером

Окно своими руками из дерева: Пошагово в картинках в домашних условиях +Фото и

В строительном деле веяния прогресса начинают использовать быстрее и проще, чем в остальных отраслях, так как пластиковые окна уже давно не диковинка в нашей стране. Но вот незадача: сменить такие приевшиеся металлопластиковые конструкции на новенькие и из дерева – удовольствие не из дешевых, но что делать, если сроки и финансы поют романсы, а руки растут как раз с нужного места?

На самом деле, сделать окно из дерева своими руками не так уж сложно, тем более, если вы владеете инструментом на уровне «Домашнего мастера».

Немного опыта + базовые навыки +щепотка большого желания + немного сноровки, а также нужные материалы и сырье = вуаля, вы готовы к работе и уже можете быть уверены в победе!

Азы – окно из дерева своими руками – это несложно

Вполне нормально, что и при строительстве дома, и при капитальном ремонте глупо думать, что без опыта и практики вы сможете первоклассно сделать раму из дерева, а лучше две, да еще и откосы в придачу. Но если вам нужны окна на веранду, сарай или другое хозяйственное построение, то большого ума не нужно. А вот есть то, что следует запомнить как Священное Писание – соблюдать герметичность, верно рассчитывать геометрию блока рамы, и конечно же, хорошая подготовка, без которой дела не начнешь.

Важно: при создании оконной рамы собственноручно самым сложным будет сделать профиль для рамы из простого бруса. Здесь вам нужно будет специальное оборудование, без которого будет крайне сложно сделать все как надо даже специалисту. Поэтому советуем, чтобы у вас под рукой было все необходимое, иначе вы можете потратить много времени впустую, а также испортить материал.

Еще важно понимать, что древесина – это невероятный материал и находка человечества, так как она податлива, отлично подходит для обработки, долговечна и создает в помещении интересный микроклимат.

Изготовление рам из дерева следует продумывать заранее, правильно выбрать форму, закупить необходимое сырье, материалы и инструменты (необязательно покупать, для разовых работ можно одолжить у соседа, или взять в аренду в специальном агентстве), и лишь после всех сборов начинать работу. Конечно, у вас вряд ли получится обработать древесину так же качественно, как на специализированном заводе, но вы все равно получите рамы хорошего качества, если будете соблюдать всю технологию процесса.

Изготавливаем окно из дерева: подбор материалов

Кажется, что проще всего пойти в магазин с предварительно снятыми мерками и заказать блок у мастера, который сделал уже не одно окно, и точно знает как и что. Но это очень просто, да и зачем, если вы рукастый и не боящийся экспериментов мастер? Для начала при продумывании как сделать оконную раму, следует обратить внимание на то, из какого материала оно будет, ведь этого зависит много – прочность, функциональность и надежность всей конструкции в целом. Помимо этого, сорта деревьев разные, а значит и долговечность у них тоже не одинакова, поэтому следует задуматься – ваши окна будут лишь промежуточным вариантом или хотите сделать их долговечными?

Для начала следует выяснить, что оконная рама из дерева своими руками будет выполнена со съемным стеклом, но при желании всегда можно сделать и свой, герметичный стеклопакет. Вам придется дольше трудиться и даже немного помучаться, но впоследствии вы получите окна своей мечты. Именно для того, чтобы учесть все нюансы важно правильно выбрать древесину, чтобы в дальнейшем не кусать от обиды локти и не проклинать всех и вся.

  • Самым дорогим, и как считается, элитным материалом для деревянных рам выделяют дуб, который прочный, и долговечный. Но стоит подготовить себя к тому, что один только дуб обойдется вам как вся металлопластиковая конструкция в сборке, и неудивительно – вы прочли о преимуществах этой древесины, а значит, и цена у нее соответствующая. Есть одно но: брать древесину следует лишь тогда, когда вы точно уверены в результате, а также у вас есть опыт работы с древесиной.
  • Чтобы не перепутать, как сделать окно из дерева своими руками и не попортить материал, возьмите березу, которая отлично поддается обработке и при этом служит не один десяток лет. Она куда дешевле дуба, прекрасного светлого оттенка и имеет отличную текстуру, правда найти этот материал бывает проблематично.
  • Пожалуй, самым доступным материалом и в плане цены, и в плане распространенности является сосна. Если вы собрались делать оконную раму впервые, отдайте предпочтение именно этому виды древесины, так как оно имеет ряд преимуществ – дерево легкое, его удобное обрабатывать и имеет хорошие показатели по эксплуатации.

Источник: https://detali-interera.ru-land.com/stati/kak-sdelat-ramy-dlya-okon-svoimi-rukami-tehnologiya-izgotovleniya-derevyannyh-okon-so

Деревянные окна своими руками-чертежи. Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого,  а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

Равильдон (Участник FORUMHOUSE):
У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.
Халвастарший (Участник FORUMHOUSE):
Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин  воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__ (Участник FORUMHOUSE):
Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80 x 78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__  рассказывает, как сделать деревянное окно, используя  соединение на три шипа.

cyan__:
Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.
