Лестница из профильной трубы своими руками. Внешний вид лестницы

24.02.2023 в 01:04
Содержание
  1. Лестница из профильной трубы своими руками. Внешний вид лестницы
  2. Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото
  3. Уличная лестница из профильной трубы. Выбираем профиль
  4. Самодельная приставная лестница из профильной трубы. Стремянка своими руками
  5. Лестница из профильной трубы 40х40. Как самостоятельно сварить приставную лестницу из профильных и круглых труб?
  6. Лестница из профильной трубы 60х40. Почему именно профиль и какой лучше выбрать
  7. Расчет лестницы из профильной трубы онлайн калькулятор. Расчёт лестницы
  8. Расчет лестницы из профильной трубы. Калькулятор прямой сварной лестницы с тетивой зигзаг

Лестница из профильной трубы своими руками. Внешний вид лестницы

Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы. Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

Маршем именуется конструкция, которая находится между поворотными площадками. Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси. Их используют для подъема внутри здания – между этажами или до входной двери, а также для пересечения неровностей ландшафта.

Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями.

Лестница из профильной трубы своими руками. Внешний вид лестницы

Для сборки лестничного пролета используют такие материалы:

  • металлические элементы – уголки, сварные детали, профильные трубы;
  • древесина;
  • железобетон;
  • композитные материалы.

Способов монтажа деталей для лестничного пролета может быть несколько, однако, самым надежным считается сварка металлических конструкций.

Крепление ступеней лестницы может быть:

От способа крепления ступеней будет зависеть набор материалов, которые понадобятся для сооружения лестницы из профильной трубы своими руками. Чтобы было легче выбрать тип конструкции под конкретное помещение или местность, можно просмотреть ряд фотографий.

Лестница из профильной трубы своими руками. Внешний вид лестницы

Некоторые опытные мастера рекомендуют выполнять из профильной трубы только косоуры или основу конструкции, а для ступеней использовать материалы с меньшей массой. Наилучшим выбором для основы лестницы будет профиль с размерами 60×40 мм.

Стоит отметить, что у конструкций из профиля есть ряд несомненных достоинств:

  1. Хорошая сопротивляемость образованию плесени и коррозии, что делает их приемлемыми в местах с постоянными перепадами температуры и без отопления.
  2. Приставная лестница из профильной трубы может прослужить довольно долго, а в случае ее разборки, металл за ненадобностью можно продать или сдать в качестве лома.
  3. Сборка и монтаж металлического модульного или сварного каркаса производится достаточно быстро и легко.
  4. Поскольку внешний вид лестницы из профиля является довольно лаконичным, не составит большого труда совместить ее с имеющимся в помещении интерьером.
  5. Профильные трубы будут вполне доступны для большинства покупателей, поэтому себестоимость проекта будет невысокой. Да многим и работать с металлом проще, чем с древесиной.
  6. Металлический каркас из профилей превосходит по прочности любые другие аналогичные сооружения.
  7. Срок монтажа лестницы на второй этаж из профильной трубы намного меньше, чем при работе с деревом, если, конечно, у вас есть сварочный аппарат и навыки работы с ним.
  8. Немаловажен тот факт, что благодаря наличию металлической основы, в такой лестнице можно совмещать самые различные материалы – стекло, мрамор, плитку и даже пластик.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

Изделия из металла ценились с давних времён, а к кузнецам, которые исполняли кованые изделия, относились с большим уважением. Всё стало намного проще при большом наличии строительного материала. Приобретаются готовые профильные трубы и, следуя схеме, сваривается необходимая конструкция. Не является исключением и лестница из профильной трубы. Сделать её своими руками несложно, если есть опыт работы со сварочным аппаратом.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

Преимущества лестниц из профильной трубы

Изготавливая металлическую лестничную конструкцию, получают ряд преимуществ. Она по своей функциональности несколько выигрывает перед деревянными изделиями или готовыми лестницами из металла.

К плюсам изделия из профильной трубы относят следующее:

  • экономия средств и большой срок службы лестницы;
  • возможность сконструировать и собрать конструкцию почти любой формы;
  • отличная сочетаемость с другими строительными и отделочными материалами;
  • небольшие затраты времени на монтаж, но только при условии, что работает мастер с опытом;
  • возможность выполнения работ и сборки конструкции на любом этапе строительства;
  • устройство лестницы в любом месте (как внутри строения, так и снаружи здания);
  • можно сварить упрощённый вариант лестницы, которая визуально занимает меньше пространства в помещении.

Некоторые конструкции из профильных труб, сваренные по последним технологиям, будто парят в воздухе.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

Разновидности

По утверждению мастеров, из профильных труб можно сконструировать лестницу любой формы. В их перечень входят как простые конструкции, так и с внедрением самых замысловатых форм. При выполнении работ имеются свои особенности. Рассмотрим их более детально.

Маршевая

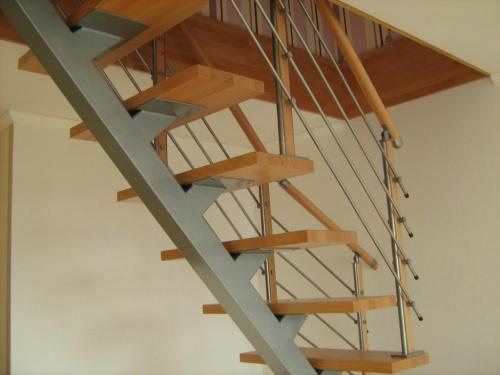

Для маршевых лестниц характерно устройство одного и более пролётов. Изделия из нескольких маршей собирают в одну конструкцию площадкой горизонтального расположения или оснащают ступенями забежного типа. Говорить о востребованности какого-то вида не приходится. Они популярны среди потребителей в равной мере. В основном выбор зависит от размера площади, отводимой для монтажа лестничной конструкции.

Если лестница состоит из одного марша, то для неё понадобится достаточно много места. В том случае, когда существует недостаток пространства, придётся сконструировать изделие таким способом, чтобы занять как можно меньше места. Многие стараются увеличить крутизну лестницы, что приводит к неудобствам при передвижении по ней.

Лестницу с большой крутизной можно устроить только для перехода в помещения хозяйственного назначения.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

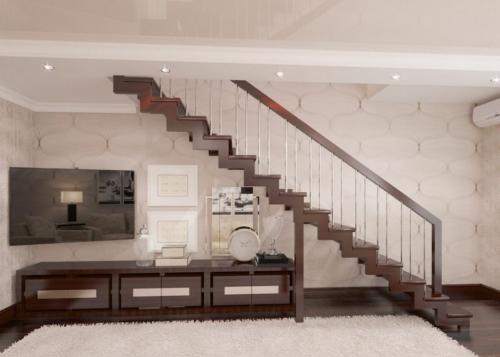

Лестница с одним маршем, забирая площадь в помещении, позволяет рационально использовать пространство под ней. Его часто обустраивают под шкафы, ниши или кладовку. Также такие изделия устанавливают при входе в дом. Могут быть использованы приставного типа для попадания на чердак.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

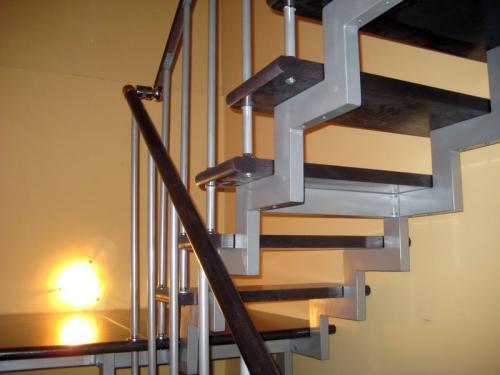

В плане экономии места устанавливают двухмаршевые конструкции. Чаще всего устанавливают в углу комнаты у стен под прямым углом. Иногда делают разворот на 180или устраивают три марша. Более удобными в монтаже являются лестницы с площадкой.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

С забежными ступенями придётся повозиться. Но в защиту таких конструкций можно сказать, что выглядят они более привлекательно по дизайну.

Поворотная лестница из профильных труб с забежными ступенями

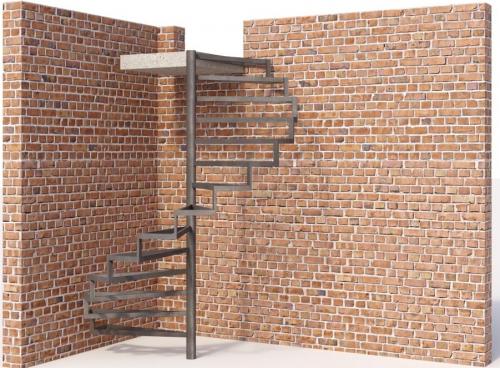

Винтовая

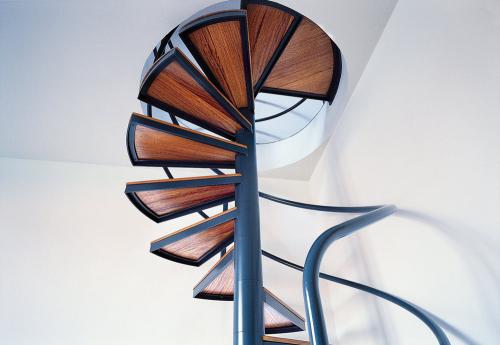

Из компактных вариантов отмечают винтовой тип лестницы. Внешний вид её оригинальный и эстетичный, а вписать изделие можно даже на пространстве 1,5×1,5 м. Такие конструкции зачастую имеют центральный опорный столб, к которому прикреплены ступени. Последние с краю могут опираться на ломаный косоур или металлические пластины.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

Но, несмотря на все преимущества, существуют минусы винтовой конструкции. Так, изделие не позволяет поднимать крупногабаритные предметы мебели. Для передвижения жильцов даже с пустыми руками не комфортно. Устраивают винтовую лестницу только в крайнем случае, когда нет другого выхода.

Есть сложности в расчётах и монтаже. Выполнить своими руками такую лестницу без определённого опыта почти невозможно.

Лестница из профильной трубы 40х20. Как сделать лестницу из профильной трубы: выбор конструкции, расчет и сборка |+50 фото

Если, несмотря на минусы винтовых изделий, есть приверженцы такого типа конструкций, специалисты советуют приблизить проект к поворотному типу в несколько маршей и расширить проем. В таком случае пользоваться винтовой лестницей будет намного удобнее.

Уличная лестница из профильной трубы. Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру.

Принцип сборки, который применялся годами:

  • Параллельно один к другому ставили два швеллера;
  • С помощью металлического уголка приваривались контуры между швеллерами;
  • Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Лестница на второй этаж своими руками из профильной трубы

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

лестница на второй этаж из профильной трубы

Достоинства лестницы, сделанной из металлопрофиля:

  • С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
  • С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
  • Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
  • Такая лестница прочная и красивая, может прослужить несколько десятков лет;
  • Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
  • Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
  • Цена изделия невысока и доступна каждому;
  • Собрать её можно и самому с использование обычного бытового сварочного аппарата.

Самодельная приставная лестница из профильной трубы. Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

  • труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
  • болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
  • 3 стальные полосы 180×30×3 мм;
  • жесткий крюк длиной 60 см – для фиксации стремянки.
  1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
  2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
  3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
  4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
  5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
  6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
  7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
  8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
  9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
  10. На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

Лестница из профильной трубы 40х40. Как самостоятельно сварить приставную лестницу из профильных и круглых труб?

Перед изготовлением конструкции делают ее схему с размерами – высотой, шириной, расстоянием между ступенями. Лестницу можно изготовить только из профильной трубы или комбинации труб профильного и круглого сечения.

Рассмотрим вариант, для реализации которого на стойки используют профильную трубу (сечение – 40х40 мм, 40х30 мм, 40х20 мм, толщина стенки – не менее 2 мм), а на ступени – трубу с круглым сечением с внутренним диаметром 3/4" или 1" (1" – более надежный вариант). Экономным вариантом является использование водогазопроводной трубы нормальной или усиленной серии, демонтированной из системы водо- или теплоснабжения. Обычно такие изделия имеют большой запас прочности, благодаря толстой стенке и прочному сварному шву. Поэтому после службы в инженерных коммуникациях они востребованы для изготовления металлоконструкций бытового назначения, в том числе лестничных.

Если длина деревянных приставных лестниц не должна превышать 5 м, то для металлоконструкций эта величина может быть увеличена до 6 м. Хотя наиболее распространенные бытовые варианты – изделия высотой 2,5-3,0 м. Ширина лестницы обычно принимается равной 40 см. Элементы конструкции в домашних условиях нарезают с помощью углошлифовальной машинки (УШМ, «болгарка»). Торцы профильных и круглых труб шлифуют при помощи той же «болгарки», на которую устанавливается зачистной круг.

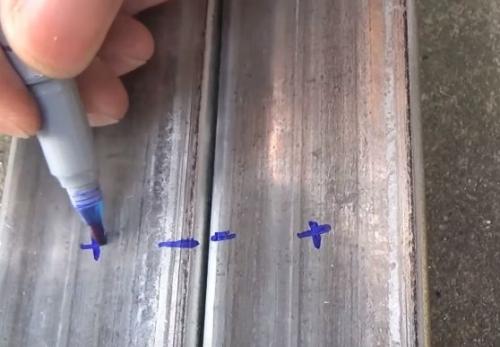

По центру стенки стойки наносят маркером метки в местах расположения ступеней. Через эти точки будут проходить продольные оси круглых труб. Метка служит центром сверления отверстия. Разметку рекомендуется наносить одновременно на двух стойках, уложенных вплотную друг к другу и выровненных по нижним краям.

Лестница из профильной трубы своими руками. Внешний вид лестницы 09

Для сверления используют достаточно мощную дрель (от 0,9 кВт) и коронку, диаметр которой совпадает с наружным диаметром круглой трубы, выбранной для изготовления ступеней. Просверливают только одну стенку профиля, противоположная должна остаться целой. Заготовки круглой трубы вставляют в изготовленные отверстия и обваривают по контуру. Для применения в домашних условиях популярны удобные инверторные сварочные аппараты, отличающиеся компактными габаритами, небольшой массой, стабильностью характеристик сварочного тока.

Совет! Такая лестничная конструкция обладает повышенной безопасностью, поскольку даже при разрушении сварочного шва ступенька сразу не обрушится.

К торцам стоек вверху и внизу приваривают металлические пластины. Они выполняют функции заглушек, которые защищают внутреннее пространство трубы от попадания влаги и грязи, провоцирующих коррозионное разрушение металла. Все сварочные швы обрабатывают «болгаркой» с зачистным кругом.

Лестница из профильной трубы 60х40. Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

Совет! Специалисты рекомендуют брать для работы трубы квадратного сечения 40х60 мм. Эти размеры считаются наиболее приемлемыми. Если для изготовления взять меньшие габариты, то профтруба подобно уголку, просто пострадает от деформации. А когда для работы используется изделие большого сечения, то лестница из профильной трубы выйдет слишком громоздкой, и ко всему будет иметь не презентабельный вид.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется . Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью.

Также, если сделать лестницу из профильной трубы из толстостенного сортамента, то на фундамент и опоры будет создаваться дополнительная нагрузка. Поэтому, решая, какой взять материал для работы, необходимо учесть, что оптимальным будет сечение от 5 до 7 мм.

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

  • возможность сделать любой тип лестничного подъема с различными углами поворота;
  • профиль приемлет различные комбинации с другими материалами;
  • длительное время использования конструкции;
  • скорость сборки, на длительность которой не влияет уровень сложности каркаса;
  • крепиться такая лестница в доме может на любом этапе строительных работ;
  • доступная цена;
  • возможность делать все своими силами.

Расчет лестницы из профильной трубы онлайн калькулятор. Расчёт лестницы

    Лестница из профильной трубы своими руками. Внешний вид лестницы 10

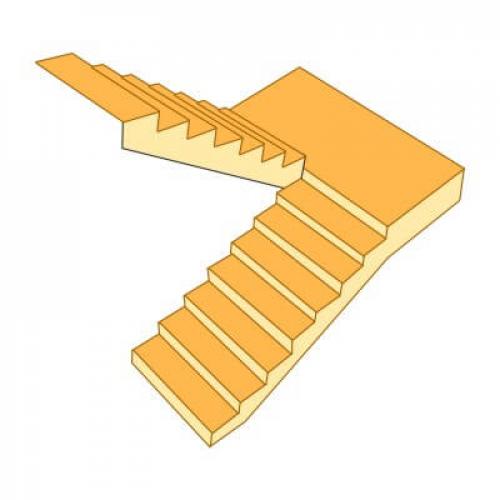

    Лестница с поворотом на 180°, с площадкой

    Лестница из профильной трубы своими руками. Внешний вид лестницы 11

    Лестница с поворотом на 180°, с забежными ступенями

    Лестница из профильной трубы своими руками. Внешний вид лестницы 12

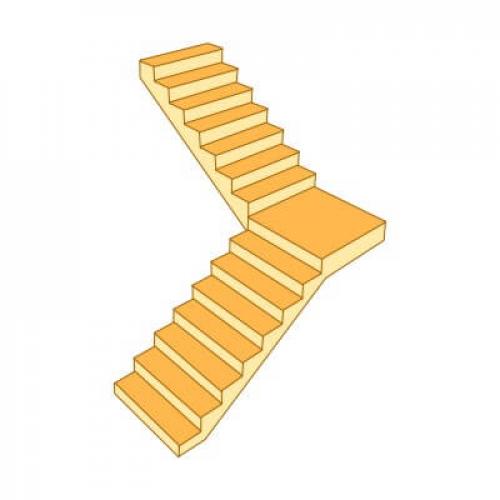

    Лестница с поворотом на 90°, с площадкой

    Лестница из профильной трубы своими руками. Внешний вид лестницы 13

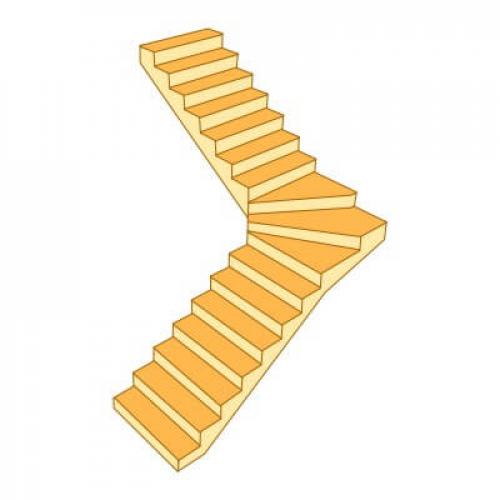

    Лестница с поворотом на 90°, с забежными ступенями

    Лестница из профильной трубы своими руками. Внешний вид лестницы 14

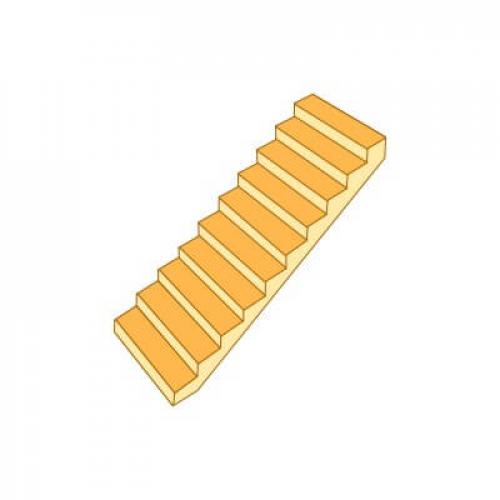

    Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

  • прямые, поворотные, Г и П образные лестницы;
  • лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
  • производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
  • все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

  • Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
  • Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
  • Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
  • Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
  • Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Расчет лестницы из профильной трубы. Калькулятор прямой сварной лестницы с тетивой зигзаг

Лестницы на ломаном косоуре – одни из самых распространенных и простых в изготовлении строений на металлокаркасе, поскольку представляют собой незамысловатую сварную конструкцию в форме зигзага из профильных труб и не требуют дополнительного монтажа опор (кобылок) для фиксации ступеней. Также, при прочих равных, являются наиболее дешевым сооружениями среди традиционных материалов (дерево, бетон…), обладают повышенной ремонтопригодностью, долговечны, прочны и не способствуют возникновению скрипов.

Онлайн-калькулятор расчета прямой металлической лестницы на ломаных косоурах позволяет создать готовый проект конструкции, который содержит комплексную смету на изготовление с оптимальным расходом материалов, комплект высокодетализированных чертежей основных элементов, интерактивную 3D-модель для оценки недостатков предполагаемого объекта и рекомендации для сборки наиболее комфортной для эксплуатации сооружения. Все расчеты сохраняются в личном кабинете и доступны для скачивания.

Порядок расчета

  • Шаг 1 . Выбор наиболее приемлемых единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2 . Выбор способа отрисовки чертежей – монохромный, цветной.
  • Шаг 3 . Определение конфигурации лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4 . Определение размеров лестницы – длина, ширина, высота проема( если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы ).
  • Шаг 5 . Подбор ступеней и сопутствующих величин – количество ступеней, толщина ступеней, выступ края ступеней, устанавливать верхнюю ступень ниже уровня 2-ого этажа или на уровне ( опционально ).
  • Шаг 6 . Определение параметров ломаного косоура – высота сечения трубы, ширина сечения трубы.
  • Шаг 7 . Установка дополнительных перемычек между косоурами ( опциональный пункт ) – высота сечения трубы, ширина сечения трубы.
  • Шаг 8 . Подступенки ( опциональный пункт ) – возможность учета подступенков лестницы на основании толщины доски.
  • Шаг 8 . Характеристики элементов ограждения – высота поручня, сечение балясины, толщина поручня, ширина поручня.
  • Шаг 9 . Перекрытие и стены – необходимо заполнить для корректной визуализации (на параметры лестницы не влияет).
  • Шаг 10 . Подтверждение введенных параметров и начало расчета прямой лестницы на ломаном косоуре после нажатия на кнопку « Рассчитать ».
