Винтовая лестница из металла на центральном столбе

Винтовая лестница — идеальный вариант для небольшого проема. В данной статье рассмотрим создание подобной конструкции из металла, которая выстраивается относительно центрального столба. Сделать такую металлоконструкцию можно своими руками, затратив на это до 700 у. е.

Особенности создания винтовой лестницы

Винтовая лестница — конструкция, которая состоит из забежных ступеней, может размещаться в малых пространствах, соединяя разные уровни помещения. Чтобы такая лестница была пригодной для использования, необходимо учитывать некоторые моменты:

рассчитывать высоты, когда лестница соединяет несколько этажей (чтобы под пролетами вверх идущего марша мог свободно пройти человек);

придерживаться правила оптимального шага по средней линии (2h + s = 550…650 мм);

не делать слишком «крутую» лестницу, чтобы по ней было удобно спускаться;

надежно крепить центральный столб — он основа конструкции;

делать лестницу достаточно широкой, не менее 600 мм.

Проектирование конструкции

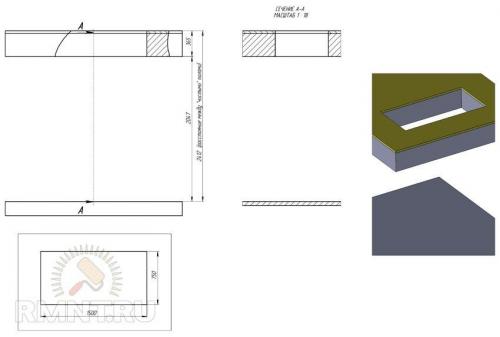

1. Проведение замеров проема.

2. Составление проекта лестницы в помещении.

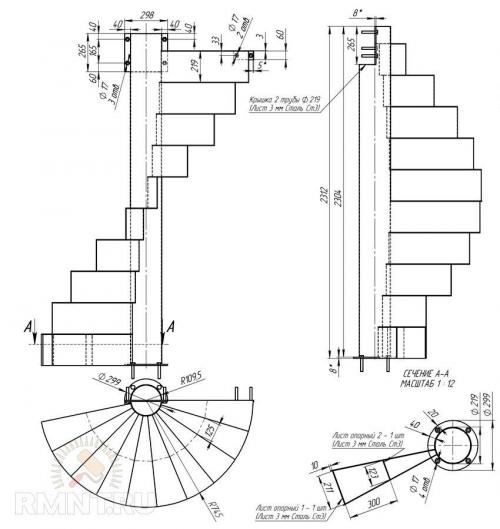

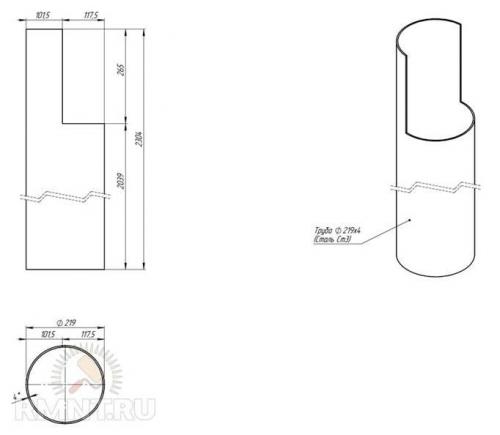

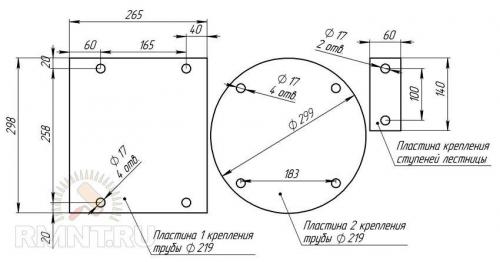

3. Проработка подробных чертежей.

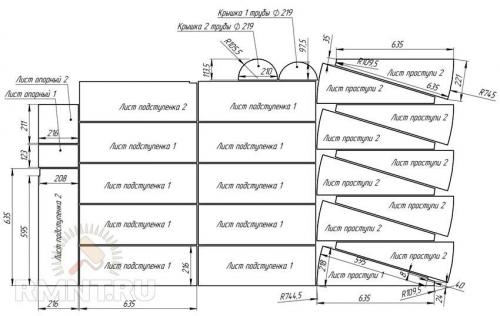

4. Подсчет количества необходимого материала, расходных элементов.

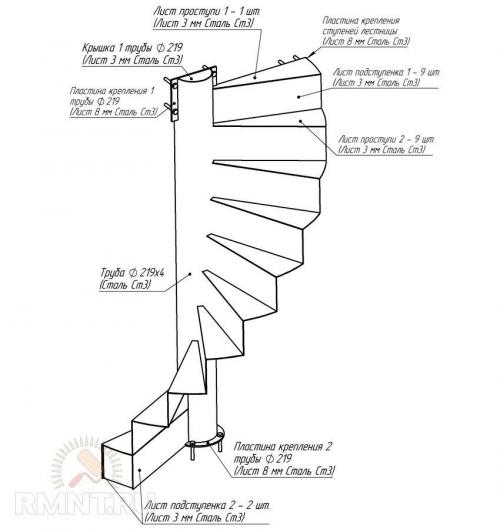

Для изготовления лестницы нам потребуется:

·          лист «черный» 1250х2500х3 мм — 1 шт.

·          труба «черная» ∅ 219 — 2,5 м

·          лист «черный» 8 мм — 500х1000 мм

·          анкер М16 — 12 шт.

·          винт М16х30, ц/б — 12 шт.

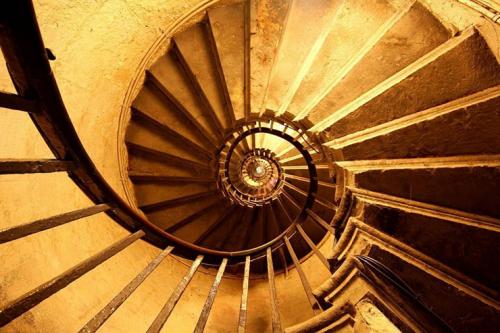

Лестница винтовая металлическая. Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней .

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

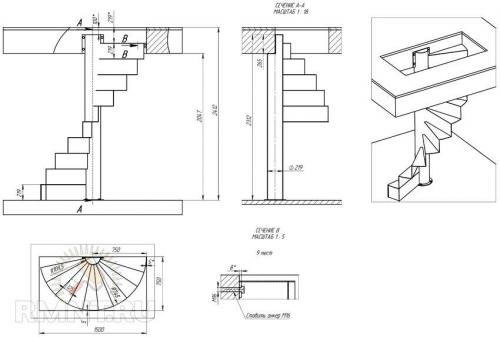

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Сколько стоит сделать винтовую лестницу. Изготовление винтовой металлической лестницы

В процессе проектирования и изготовления металлической винтовой лестницы стоит придерживаться нескольких важных правил, которые гарантируют безопасность и удобство использования конструкции.

1. Ступени без внутренней кромки

В целях безопасности рекомендуется делать без внутренней вертикальной кромки, т.к. ее наличие увеличивает вероятность соскальзывания при подъеме, особенно, по узкой части проступни, а это снижает эксплуатационную привлекательность лестницы.

2. Оптимальные размеры ступеней

Линия движения по лестнице располагается на расстоянии 2/3 от длины ступеней, и в этом месте ширина должна быть минимум 15 см. Как правило, ширина ступени на краю должна быть равна не менее 20 см, а на расстоянии 15 см от центральной опоры - не менее 10 см.

3. Длина ступеней

Этот размер зависит от назначения и частоты использования винтовой лестницы. Часто принимают длину равную 80 см при диаметре лестницы 2 м. Если же пространство ограничено и лестница эксплуатируется не очень интенсивно, то можно ограничиться длиной ступеней 60 см при диаметре 1,5 м.

4. Количество ступеней и высота марша

Требуемое количество ступеней винтовой лестницы получается путем деления высоты лестницы на высоту шага (обычно 20-22 см с учетом их толщины). Стоит иметь ввиду, что для безопасности они должны монтироваться с нахлестом друг на другом, величина которого составляет 2-3 см.

5. Расстояние между витками

Проектируя металлическую винтовую лестницу, разработчику стоит иметь ввиду, чтобы расстояние между двумя витками гарантировало возможность сводобного передвижения человека среднего роста - около 190 см.

6. Центральная опора

Центральная опора воспринимает всю нагрузку и передает ее на пол, поэтому она должна быть очень прочной. С этой точки зрения толстостенная круглая металлическая труба диаметром 50 см и более является оптимальным выбором.

7. Крепление к полу

Для крепления к полу винтовой лестницы лучше всего использовать анкерные болты - они обеспечивают высокую прочность соединения при относительной простоте монтажа.

8. Стойки перил

На винтовые лестницы из металла целесообразно устанавливать легкие перильные ограждения - они подчеркивают легкость и элегантность висящей в воздухе конструкции. Стойки перил крепятся к самим ступеням, причем предпочтительно крепить стойку сразу к двум проступням - такое решение за счет дополнительного скрепления ступеней между собой положительным образом сказывается на жесткости всей конструкции.

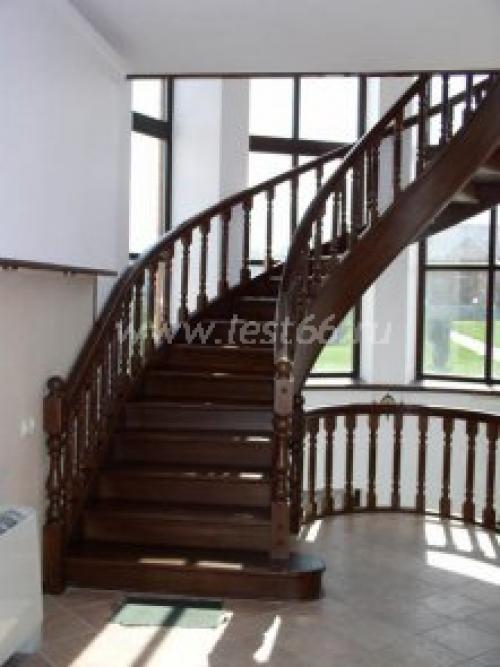

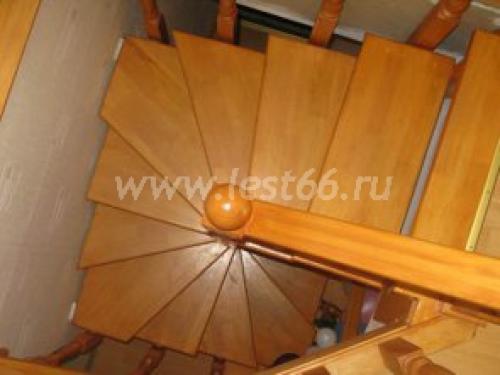

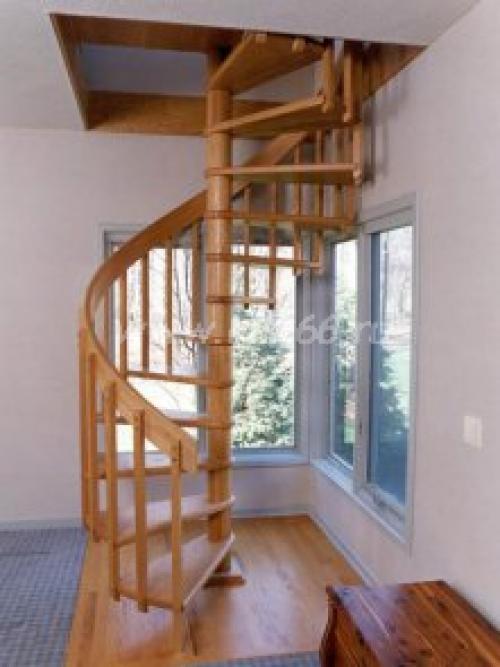

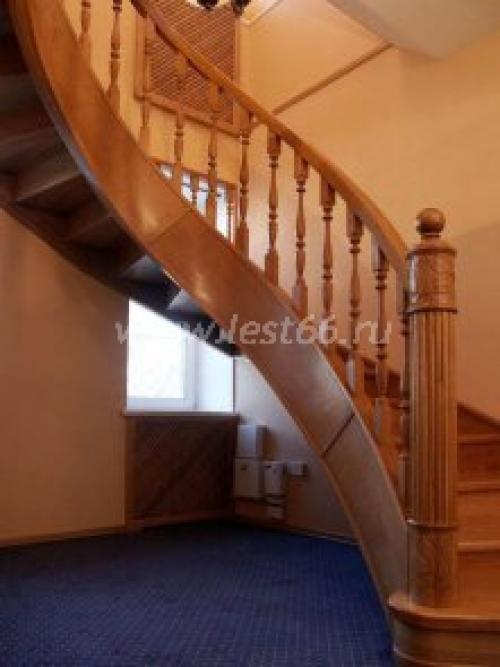

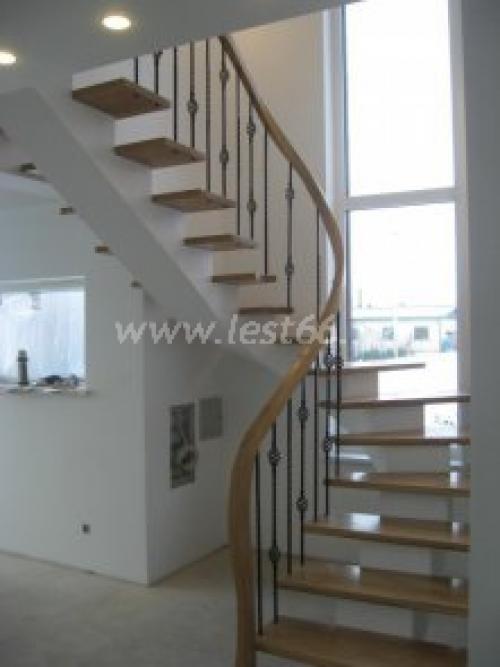

Винтовые лестницы екатеринбург. Винтовые лестницы

Винтовые лестницы на второй этаж невероятно популярны благодаря оригинальности и красоте конструкции. Они по праву могут стать настоящим украшением и изюминкой помещения! Винтовые конструкции лучше использовать в качестве второй лестницы на даче, в загородном доме или коттедже, а также в помещениях, где нужно сэкономить пространство.

Лестница на больцах 12-01 Изготовление под заказ Хочу такую же

Ступени: беленый дуб (сорт Экстра)

Ограждение: нержавеющая сталь

Срок изготовления: 1-2 мес.

Цена под ключ: от 180 000 руб.

Лестница из бука 04-03 Изготовление под заказ Хочу такую же

Ступени: бук (сорт А)

Ограждение: бук (сорт А)

Срок изготовления: 1-2 мес.

Цена под ключ: от 130 000 руб.

Лестница из сосны 05-01 Изготовление под заказ Хочу такую же

Ступени: сосна (сорт Экстра)

Ограждение: сосна (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 85 000 руб.

Лестница из бука 04-02 Изготовление под заказ Хочу такую же

Ступени: бук (сорт Экстра)

Ограждение: бук (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 165 000 руб.

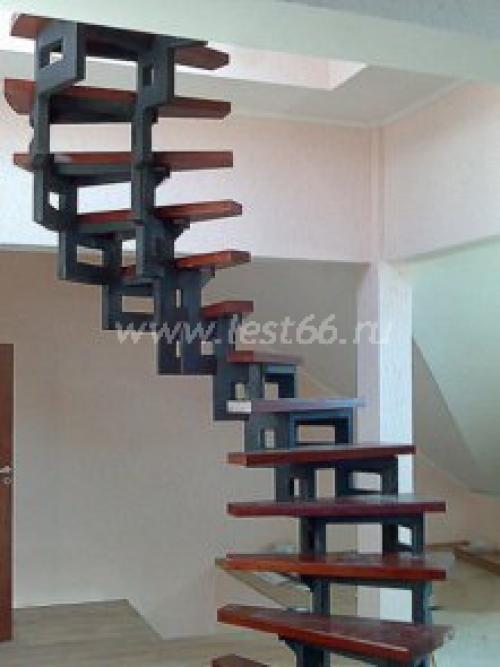

Лестница на металлокаркасе 16-01 Изготовление под заказ Хочу такую же

Ступени: бук (сорт Экстра)

Ограждение: бук (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 145 000 руб.

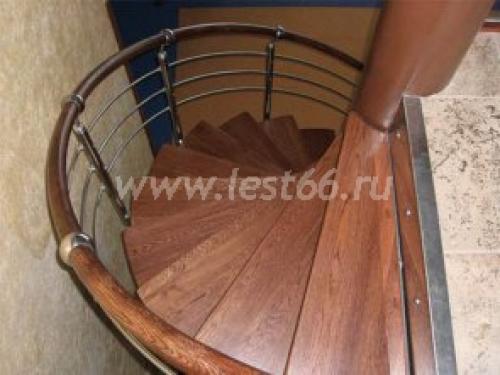

Винтовая лестница 10-01 Изготовление под заказ Хочу такую же

Ступени: дуб (сорт Экстра)

Ограждение: дуб (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 180 000 руб.

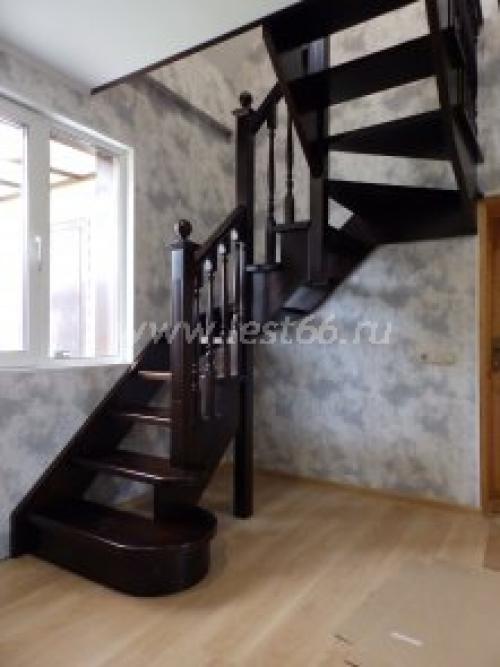

Лестница гусиный шаг 09-04 Изготовление под заказ Хочу такую же

Ступени: бук (сорт Экстра)

Ограждение: бук (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 145 000 руб.

Лестница из сосны L-08 Изготовление под заказ Хочу такую же

Ступени: сосна (сорт Экстра)

Ограждение: сосна (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 115 000 руб.

Винтовая лестница 10-02 Изготовление под заказ Хочу такую же

Ступени: дуб (сорт Экстра)

Ограждение: дуб (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 185 000 руб.

Лестница L-13 Изготовление под заказ Хочу такую же

Ступени: сосна (сорт Экстра)

Ограждение: сосна (сорт Экстра)

Срок изготовления: 1-2 мес.

Цена под ключ: от 85 000 руб.

Винтовые лестницы в москве. Преимущества винтовых металлических лестниц

Винтовая лестница имеет несколько достоинств:

1. Занимает мало места. С помощью такой конструкции можно сэкономить пространство.
2. Имеет стильный дизайн, преображает интерьер.
3. Отличается длительным сроком службы. Если ступени изготовлены из дерева, то через много лет они могут разрушиться. Однако металлический каркас сохранится. Если сравнивать с маршевыми конструкциями, винтовые окажутся более долговечными.
4. Изготовление и монтаж обходятся дешевле. Даже при изготовлении на заказ лестницы в дом винтовая конструкция станет экономичным вариантом, потому что для нее требуется меньше материала. Готовые винтовые изделия еще дешевле.

Лестницы винтового типа привлекают своим особым шармом, они были очень популярны в прошлом. С помощью таких пролетов можно внести в современный интерьер нотки аскетичности, благородного минимализма. При оформлении каркаса и ступеней используются разные цвета. Можно выбрать классический черный или блестящий, но доступны и другие варианты по желанию заказчика. Винтовые пролеты вписываются в современные и классические интерьеры.

Винтовая металлическая лестница занимает в пространстве минимальную площадь – достаточно 1,5 м2. Рекомендуется устанавливать такие конструкции с первого на второй этаж. Лестница винтового типа, которая ведет на третий этаж и выше, может быть опасной. Если возникает необходимость в таких решениях, то желательно использовать промежуточные площадки.

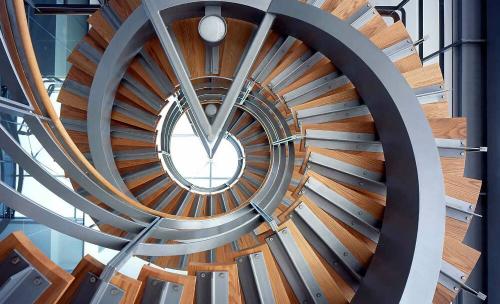

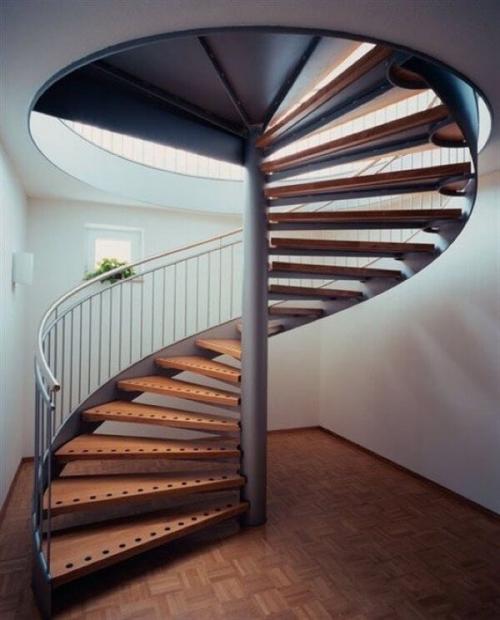

Лестница спиральная. Спиральные лестницы и винтовые, в чем разница?

Решая сложную задачу устройства лестницы на второй этаж в помещении ограниченной площади, проектировщики и владельцы здания чаще всего находят приемлемый компромисс в виде конструкции винтового или спирального типа. Такие изделия занимают меньше места и в меньшей степени мешают использованию полезного жилого пространства, чем прямые марши и поворотные лестницы «Г» — образного, и, тем более, «П» — образного вида.

Говоря о спиральных и винтовых лестницах, следует понимать, что, несмотря на определенное «родство», эти популярные конструкции отличны друг от друга, различаясь не только геометрией и пространственной реализацией, но и потребительскими свойствами. Винтовые лестницы дешевле и проще в монтаже, но по удобству пользования значительно уступают конструкциям спирального типа, которые стали своеобразным «хитом» последнего десятилетия.

На этапе формирования заказа на проектирование и изготовление лестницы очень важно знать, как выбор ее инженерного решения может сказаться на удобстве и безопасности последующей эксплуатации в течение всего срока службы здания. Учитывая, что изготовленные лестничные конструкции, как правило, модернизировать или существенно улучшить без значительных финансовых вложений невозможно, цена такого решения увеличивается многократно.

Устройство, преимущества и недостатки винтовых лестниц

Основной конструктивный признак лестницы винтового типа – наличие центрального опорного столба, к которому крепятся ступени клиновидной формы. По сути, конструкция данного вида является частным случаем круговой спиральной лестницы с внутренним радиусом, равным нулю (или близким к нулю). Для внешнего радиуса, в зависимости от назначения и площади помещения, проектировщики обычно выбирают значение в интервале от 0,8 до 1 метра.

Самым недорогим решением является винтовая лестница, выполненная из металла, которой за счет использования деталей из полированной нержавеющей стали можно придать вполне достойный и современный внешний вид. Ощутимо дороже может обойтись конструкция полного винтового марша в 360°, изготовленного из дерева. Однако приемлемая цена и минимум занимаемого места являются единственными преимуществами лестниц данного типа. Недостатков гораздо больше:

• Неудобство пользования, связанное с переменной шириной и клиновидной формой проступи.
• Опасность для передвижения по винтовой лестнице детей и пожилых членов семьи.
• Невозможность подъема и спуска крупногабаритных предметов и мебели.
• Неприспособленность для встречного прохода и интенсивного использования.

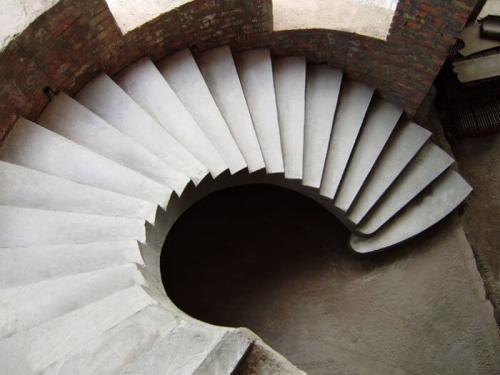

Спиральные лестницы из бетона – преимущества без недостатков

Наиболее перспективным видом конструкции для подъема на второй этаж являются лестницы спиральные, изготовленные в форме отрезка правильной или гиперболической спирали, либо изделия более сложной криволинейной формы с несколькими «полюсами». Такие лестницы могут быть выполнены на металлических или деревянных тетивах, но стоимость получится заоблачная. Наиболее популярным решением стали спиральные лестничные конструкции, отлитые из бетона — легкие на вид, прочные на ощупь и сравнительно недорогие.

Лестница спирального типа не нуждается в опорном столбе – образованный ею межэтажный проем может иметь форму овала или круга, а внутренний радиус составлять от 30 см до нескольких метров, за счет чего ступени удается сделать более удобными и приспособленными даже для передвижения людей с ограниченными физическими возможностями. Прочная и рассчитанная на неограниченный срок службы спиральная лестница из бетона может быть декорирована самыми престижными материалами.

Специалисты компании ПК БЛК накопили значительный опыт в конструировании и строительстве спиральных лестниц из бетона, и лучше нас в Санкт-Петербурге эту работу вряд ли сможет выполнить какая-либо другая фирма. Обеспечим низкие цены, превосходный внешний вид и гарантированное качество любой изготовленной нами лестницы.

Винтовой лестницы. Расчет винтовой лестницы – Онлайн-калькуляторы с чертежами

Для того чтобы начать расчет винтовой лестницы, выберите один из предложенных вариантов:

Винтовые (спиральные) лестницы – наиболее компактный и трудновозводимый тип лестничной конструкции, в котором роль основного несущего элемента для ступеней выполняет центральный столб (стойка) и балясины ограждения. Главным преимуществом винтовых сооружений по сравнению с маршевыми, является применимость в условиях крайне ограниченного пространства (до 2 м в диаметре) и относительно низкая стоимость на материалы.

Онлайн-калькуляторы расчета винтовых лестниц позволяют рассчитать конструкцию и получить готовый проект своими руками , включая подсчет количества материалов на изготовление всех элементов, комплект детализированных чертежей и интерактивную 3D-модель для визуальной оценки сооружения. Все расчеты программы автоматически сохраняются в личном кабинете пользователя и доступны для скачивания в любое время. Также результаты можно отправить по электронной почте, в социальные сети или сохранить в закладки.

Инструменты будут полезны опытным мастерам профессионально занимающихся производством и сборкой лестниц, поскольку значительно упрощают типовые расчеты и сохраняют большое количество времени, которое можно эффективнее использовать для других целей. Для начинающих умельцев, наши калькуляторы позволяют исключить случайную ошибку при вычислениях и предоставляют практически готовую смету и шаблоны для изготовления отдельных компонентов конструкции.

КАЛК.ПРО – разработчик современных интерактивных строительных калькуляторов, предназначенных для автоматизации и упрощения типовых расчетов. Мы активно сотрудничаем с профильными организациями для того чтобы вы могли пользоваться наиболее функциональными и проработанными инструментами.

Функциональные возможности калькулятора

• винтовые лестницы из металла
• винтовые лестницы из дерева

• винтовые лестницы из бетона
• винтовые лестницы на произвольной опоре

На наших калькуляторах вы можете произвести расчет винтовой лестницы онлайн из любого материала и на произвольной опоре. Размеры отдельных конструктивных элементов рассчитываются с точностью до десятых долей миллиметра, поэтому в некоторых ситуациях требуется самостоятельно учитывать возможные незначительные погрешности. Также обращаем внимание, что необходимо следить за величиной запила, которая также может оказывать влияние на конечный размер детали.

По завершению расчета, программа предоставляет комплексный отчет со сметой на изготовление всех конструктивных элементов винтовой лестницы (стержень, опорный поворотный столб, ступени…) с оптимальным расходом материалов. Также получившийся проект оценивается программой на «удобство» эксплуатации по таким параметрам как: угол наклона марша, ширина лестницы, ширина проступи, высота ступеней.

Расчеты на нашем сайте позволяют избежать большинства проблем с подготовкой материалов перед изготовлением – все металлические элементы и пиломатериалы рассчитываются в точности по указанным размерам.

Как рассчитать винтовую лестницу по своим параметрам?

Калькулятор позволяет легко рассчитать винтовую лестницу по своим параметрам любой необходимой конфигурации – программа доступна для большинства пользователей, поскольку взаимодействие с интерфейсом не требует специальных знаний. Чтобы начать расчет, необходимо ввести наиболее точные значения имеющегося проема в поля программы и подобрать остальные параметры на основании требований ГОСТ, СНиП и ТУ.

Помните, что надежная конструкция – залог безопасной эксплуатации, поэтому крайне важно ознакомиться с положениями документов: СНиП IV-14-84 «Сборники укрупненных сметных норм. Конструкции и виды работ производственного строительства», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 20850-2014 «Конструкции деревянные клееные несущие», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные».

Если у вас все равно возникли вопросы при заполнении полей в интерфейсе, рекомендуем прочитать наши статьи – установка лестницы и оптимальный угол наклона лестницы .

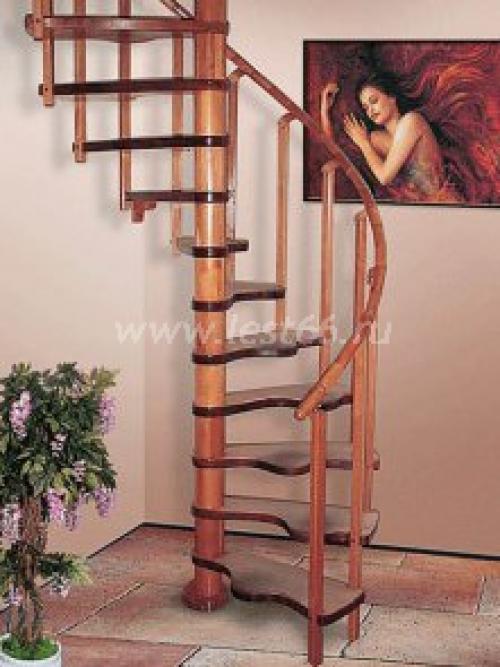

Деревянная винтовая лестница. Создание винтовой лестницы для дачного домика

Конечно, есть очень красивые, оригинальные, порой даже невероятные по замыслу конструкции. Но такие вещи под силу соорудить только опытным мастерам – подобный процесс сложен, состоит из различных этапов, нередко требует привлечения специалистов из других сфер (кузнецов, художников, столяров-краснодеревщиков).

Поэтому для начала стоит рассмотреть простой вариант с применением металла и дерева. Производители предлагают довольно широкий ассортимент винтовых лестниц для загородных домов, стоимость которых вполне демократична. Возможно, стоит рассмотреть вариант покупки уже готового изделия – даже если это будет несколько дороже, такое приобретение позволит сэкономить время и силы, да и выглядеть будет аккуратно и эстетично.

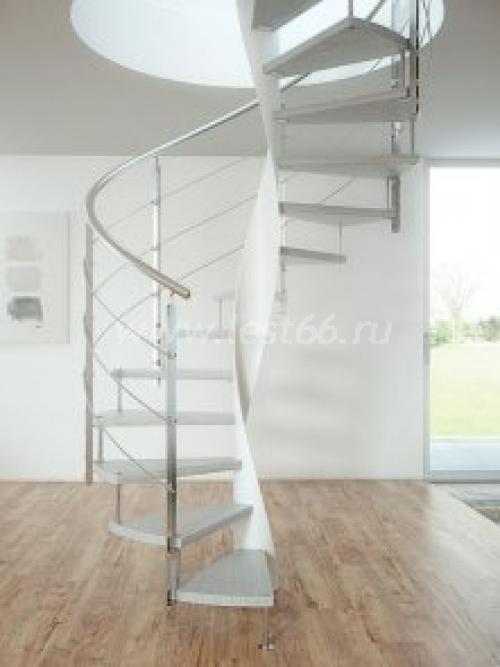

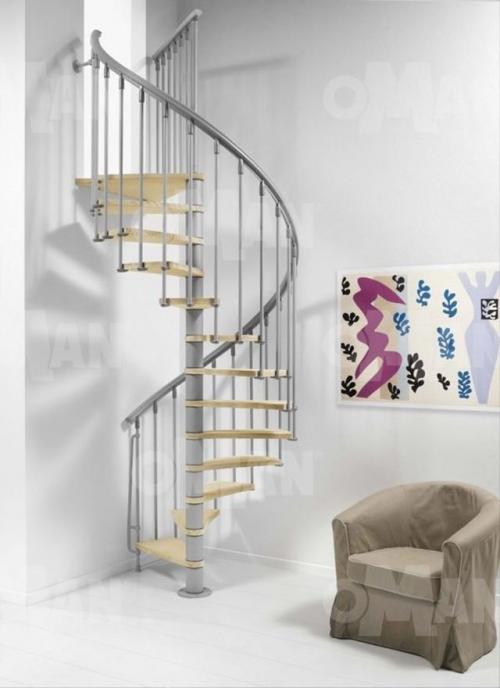

Для примера – обратите внимание на эту модель, которую сегодня предлагает компания «OMAN»:

Модель NICE 1

Этот вариант может стать отличной альтернативой винтовой конструкции – он очень компактный и стильный. Вполне подходит для использования не только для перехода по этажам, но и на чердак, в мансарду или в подвал.

Но вернемся к вопросу изготовления винтовой лестницы. Для этого понадобится стальная труба (10 и более см в диаметре). Один конец необходимо будет забетонировать в пол нижнего этажа, второй – приварить к опорной балке на втором этаже. Вместо бетонирования можно приварить к трубе опорный пятак и длинными болтами закрепить его на нижней площадке.

Необходимо приварить к трубе металлические уголки в тех местах, где будут крепиться ступени (согласно заранее составленному проекту). Каркас формируется последовательно, каждая ступенька соединяется с предыдущим элементом кронштейном. При необходимости к противоположному от опорного столба краю каждой ступени привариваются вертикальные опоры, которые нужно будет скрепить поручнем.

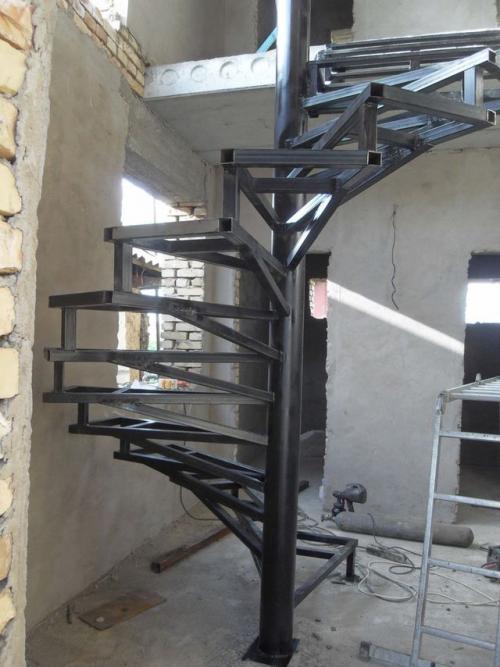

Взгляните на фото этой лестницы, изготовленной самостоятельно:

Сварная конструкция

Следующий шаг – изготовление непосредственно самих деревянных ступеней. Для этого лучше всего воспользоваться шаблоном. Сначала нужно рассчитать размеры и форму будущих элементов, затем прорисовать их на картоне и вырезать. После этого при помощи шаблона выпиливаются детали из дерева. Передние торцы лучше всего закрыть профилем из пластика подходящего цвета. Не стоит скруглять края – это может быть небезопасно при эксплуатации изделия. Готовые ступеньки накладываются сверху на металлические уголки.

Изготовление перил – этап не самый простой, поскольку требуются гнутые элементы. Дерево для этого нужно определенным способом вымачивать, распаривать и гнуть – подобный процесс совершенно точно не подходит для начинающих мастеров. Лучше обратить внимание на сварную конструкцию из тонких металлических труб, возможна также имитация дерева из пластика.
