Переход с СИП на ввг. Как соединить провода СИП между собой

Переход с СИП на ввг. Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Соединение СИП кабеля между собой. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Время чтения: ~ 3 мин.

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

• потребуется специальное приспособление;
• такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
• другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

• требуется для питания вашего здания;
• соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Полезное

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Источник: https://cabel-electro.ru/stati/soedinit-sip-s-mednym-kabelem-kak-soedinit-sip-i-kabel

Как соединить СИП с алюминиевым проводом. Соединение СИП проводов

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов, а пролете ВЛИ

Особенностью соединенияв пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.

Соединительные зажимы MJPT

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT . Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Соединительный зажим MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

• Расшиваем провод Сип.
• Снимаем с жил изоляцию нужной длины
• Зачищаем жилы металлической щеткой
• В пресс HT50 вставляем матрицу E140
• Жилы вставляем в гильзу зажима до упора
• Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП.

Источник: https://360doma.ru/stati/soedinenie-sip-s-mednym-kabelem-na-vvode-v-dom-kak-soedinit-provod-sip-s-mednym-kabelem

Ответвление от СИП. Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

Устройство СИП

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как - самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

1. Провод СИП 2х16 длинной - 12 метров;
2. Анкерный зажим для СИП кабеля 4х16 - 2 штуки;
3. Зажимы прокалывающие ответвительные - 2 штуки;
4. Оцинкованный уголок с отверстиями - 1 штука;
5. Герметичная коробка с DIN рейкой - 1 штука;
6. ПВХ гофра с креплениями - 20 метров;
7. Двужильный медный кабель АВВГ 2х10 - 15 метров.
8. Автоматический выключатель EKF ВА47-73 - 2 штуки.

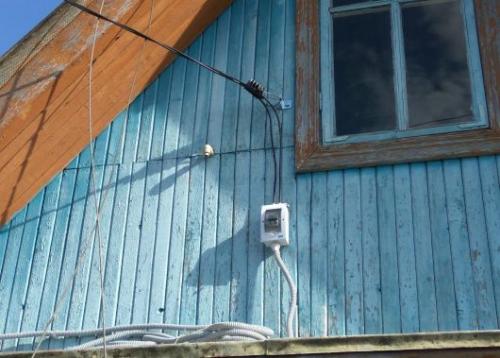

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

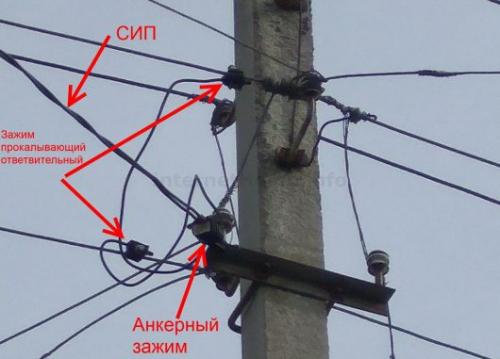

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
