Естественная вентиляция в гараже своими руками схема. Принцип работы и схема естественной вентиляции

Естественная вентиляция в гараже своими руками схема. Принцип работы и схема естественной вентиляции

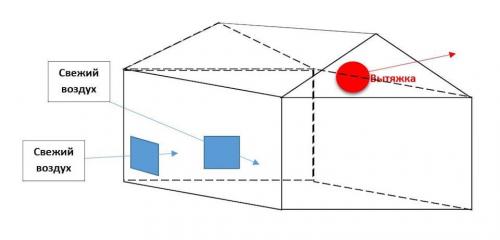

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

• Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
• Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
• Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности.

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Снип вентиляция гаража. Нормы вентиляции гаража

Строительство гаража планируется без обустройства дренажного оборудования, системы удаления избыточной влаги. Она попадает внутрь строения вместе с автомобилем – это оставшиеся на днище грязный снег, влага, соль, другие химические реактивы, используемые коммунальными службами для обработки дорог. Без выведения данных источников уровень относительной влажности внутри помещения повышается. В совокупности с оставшимися реактивами, солью влага постепенно начинает портить, разъедать кузов. Кроме того, неотрегулированный температурно-влажностный баланс негативно сказывается на деревянных, металлических конструкциях гаража, поверхностях инструмента.

Нормализовать температурный, влажностный показатели способна вентиляция строения. Также она вместе с отработанным потоком воздуха удаляет токсичные пары лако-красочной продукции, технических жидкостей, масла, топлива, угарный и выхлопные газы.

Нормы вентилирования гаражного строения, согласно СНиП, предусматривают организацию приточно-вытяжной вентсистемы для отапливаемого и неотапливаемого помещения, чтобы удалять, разбавлять вредные теплогазовыделения в соответствии с расчетом ассимиляции.

Внутри отапливаемого гаражного строения, предназначенного для хранения автомобиля, определяется температурный показатель – +5⁰ С. Внутри строения для хранения одной машины предусмотрен воздухообмен более 180 м³/ч. Иностранные изготовители вентиляционного оборудования рекомендуют оборудовать гаражи системой, позволяющей производить 6-10кратную смену воздушной массы за одни сутки.

Скорость движения воздушных масс – 0,3 м/с.

Вентиляция в гараже на одной стене. Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

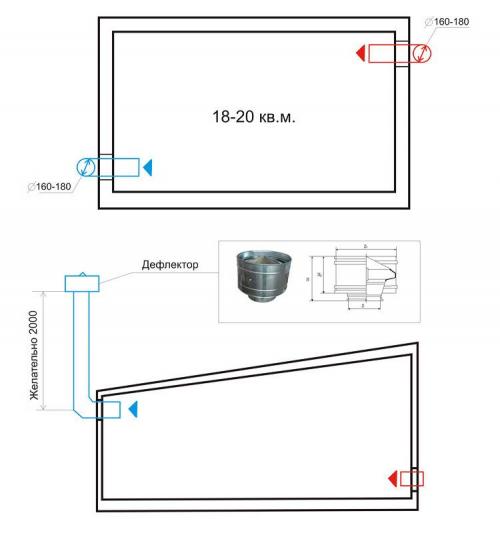

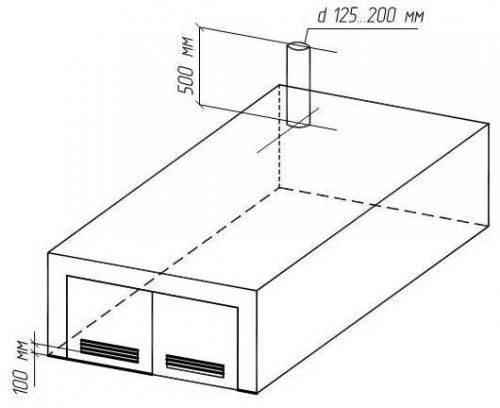

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

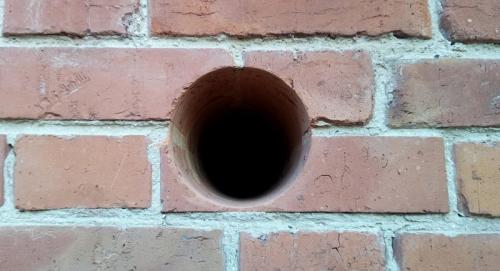

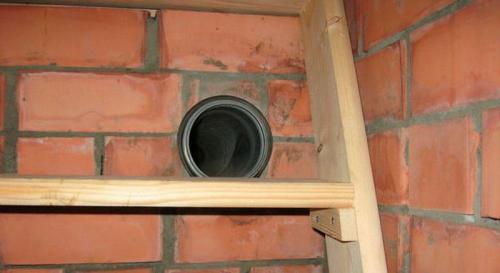

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

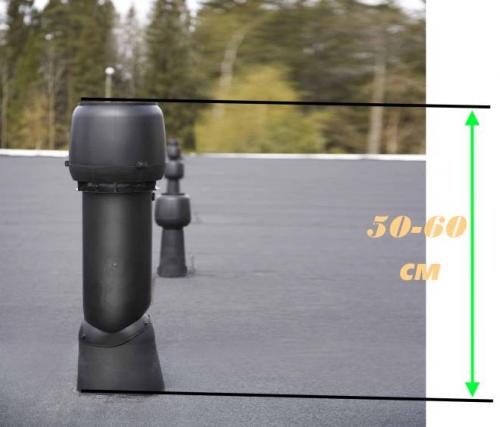

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Вентиляция в гараже из канализационных труб. Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

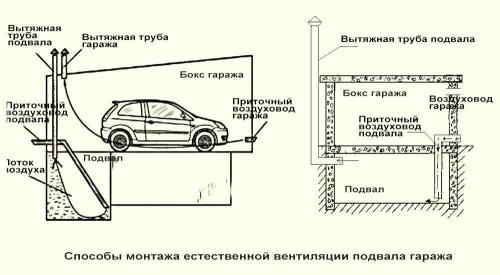

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

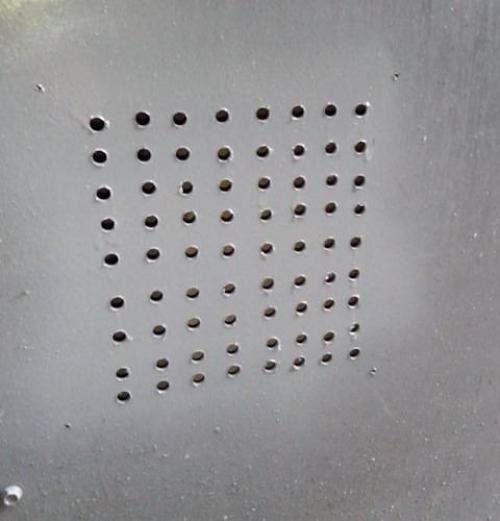

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

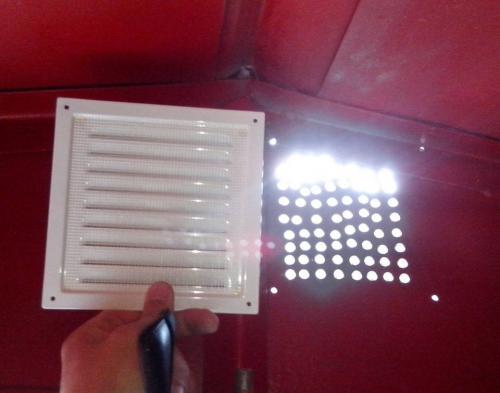

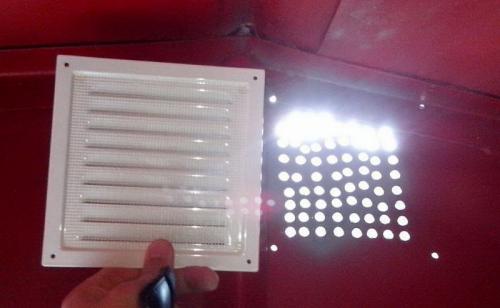

• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

Источник: https://detali-interera.ru-land.com/stati/ventilyaciya-zheleznogo-garazha-svoimi-rukami-kak-gramotno-vypolnit-montazh

Как увеличить тягу вентиляции в гараже. Как сделать вентиляцию в гараже эффективной?

3 мин.

Вентиляция

Как сделать вентиляцию в гараже? Именно этот вопрос первым возникает у любого автовладельца. И неспроста, ведь наш гараж коренным образом отличается от «автодома» в любой другой стране мира. Мы храним в нем не только средство передвижения, но и дары природы, выращенные на даче. Здесь находят пристанище горы необходимых запчастей и инструментов для ремонта: как машины, так и дома. К тому же многие хозяева средств передвижения очень любят в гаражах устраивать посиделки с друзьями.

Поэтому вентиляция здесь жизненно необходима?

Но в этом уверены не все владельцы гаражей. И совершенно зря. Последствия отсутствия нормальной вентиляции скажутся очень скоро, ведь она помогает:

• избавляться от влаги, которая образуется при попадании в помещение мокрой грязи, налипшей на днище машины, дождя или снега;
• препятствовать коррозии;
• защищать человека от токсичных испарений;
• сохранять продукты питания — овощи и заготовки.

Наличие любой вентиляционной системы спасет человека и автомобиль от многих проблем.

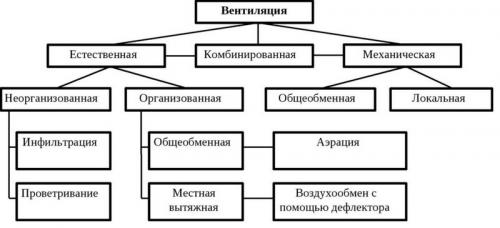

Виды возможного воздухообмена

До того, как сделать вентиляцию в гараже, следует узнать о необходимой мощности воздушного потока, от него полностью зависит безопасность человека и техники. Минимальным показателем, прописанным в СНиП, является постоянный приток свежего воздуха в 180 л/час. Это российская норма. Западные правила строже вдвойне (360 л/час), потому как гараж там приравнивается к жилому помещению. На них и ориентируется большинство наших автовладельцев. Впрочем, вам принимать решение о необходимости тех или иных норм.

Существуют 3 вида:

• естественная;
• комбинированная;
• принудительная (механическая).

Именно из них вам предстоит сделать оптимальный выбор.

Естественная вентиляция

Очень популярная система у владельцев гаражей, потому что ее устройство не предполагает особых финансовых трат, да и работа не слишком сложна. Суть естественного воздухообмена в том, что потоки проникают и выбрасываются через два отверстия — приточное и вытяжное, — оборудованные в диаметрально противоположных сторонах помещения.



Для работы вам понадобятся:

• болгарка;
• перфоратор;
• трубы;
• решетки или колпаки.

Стадии монтажа

1. Расчет площади вентканалов. Если гараж имеет размеры 6 х 3 м, то диаметр каждого канала должен быть 13-14 см.
2. Берем перфоратор и проделываем с помощью него отверстие для приточной трубы. Располагается оно в 10-15 см от плоскости пола.
3. Переходим к противоположной стене и устраиваем вытяжное отверстие, отмерив 10 см от потолка.
4. Устанавливаем наши каналы. Минимальная высота части вытяжной трубы, виднеющейся над крышей гаража, составляет 50 см. Выше — лучше.
5. Заделываем герметиком зазоры, образовавшиеся между трубами и стенами. Внешние концы труб закрываем решетками.
6. Устанавливаем на вытяжку защитный колпак.

Реализация естественной схемы проста, но надо иметь в виду, что в летний сезон воздухообмен будет недостаточным. Поэтому стоит обдумать следующее решение.

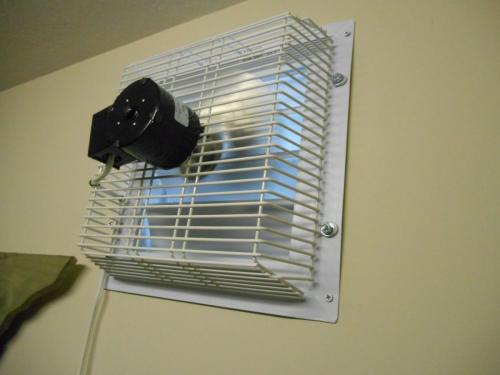

Принудительная (механическая) вентиляция

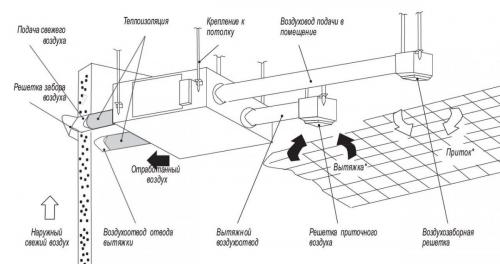

Такая схема достаточно эффективно справляется со своими обязанностями. Расчета площади здесь не требуется, ведь основную работу выполняют встроенные вентиляторы. Объема поступающего воздуха будет достаточно для гаража любого размера. Зато придется приобретать недешевое оборудование, а система требует наличия электроэнергии.

Для подземных вариантов механическая система единственный вариант вообще. Хороша она в зимний период, так как позволяет оснастить гараж специальным оборудованием для подогрева морозного воздуха. Состоит она из:

• приточной установки, включающей фильтр, вентилятор и электрический калорифер;
• вытяжного оборудования, которое может быть представлено двумя вентиляторами или канальным вентиляционным устройством.

Замечательным вариантом принудительной вентиляции является установка моноблочной системы: два блока, составляющие единое целое, выполняют сразу все необходимые функции — поставляют свежий воздух, обрабатывают его и вытягивают. Расходы электроэнергии минимальны, потому что выработанное тепло используется для обогрева поступившего воздуха.

Комбинированная вентиляция

Ее можно назвать достойной заменой принудительной системы, так как комбинированная вентиляция совмещает естественную (приток и вытяжка), но отток воздуха происходит с помощью вентилятора, помещенного в воздуховод. Отработанный воздух выталкивается прочь вытяжкой, а его место занимает свежий, поступивший через приточный канал.

Источник: https://detali-interera.ru-land.com/novosti/ventilyaciya-v-metallicheskom-garazhe-svoimi-rukami-estestvennaya-ventilyaciya

Вентиляция двухуровневого гаража. Естественная вентиляция в гараже

Наиболее простым способом вентиляции гаража является естественная циркуляция воздушных потоков. Она основывается на аэродинамических законах природы, покоторым холодный воздух более тяжелый. Попадая внутрь помещения, он вытесняет собой более теплый, отработанный поток через вытяжные отверстия. Таким образом происходит воздухообмен. Специально оборудованная система естественного вентилирования называется аэрация.

Как правило, естественная вентиляция в гараже организовывается системой каналов. Вытяжная труба вентиляции располагается значительно выше притока, крыши гаража. Приточное отверстие часто монтируется внизу.

Работающая из-за разницы давления холодного, теплого потоков, естественная вентиляция в гараже практически неэффективна теплым временем года. Разница температуры внешнего, внутреннего воздушных потоков уравнивается, тяга ослабевает настолько, что движение масс прекращается.

Летом опасность представляет нестолько избыточная влажность (воздух более сухой), сколько скопление токсичных испарений от растворителей, краски, других технических жидкостей, которые с большой долей вероятности могут воспламениться.

Находящийся под строением подвал, погреб также перестает естественно вентилироваться летом.  Внутрь могут попасть влага, вредные пары жидкостей, выхлопные газы автомобиля, что негативно скажется на качестве хранящихся продуктов. К тому же собирающийся конденсат станет повышать влажность гаражного воздуха.

Вентиляция в гараже без погреба. Нужна ли вентиляция в отапливаемом или неотапливаемом гараже зимой

Вентиляция гаража зимой является предметом споров. На практике показано, что неправильная циркуляция воздуха приводит не только к плесени, но и порче самого автомобиля. Изучив эту статью, вы сможете разобраться, нужна ли вентиляция или нет.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

Также влажность ускорит процесс коррозии автомобиля. Чтобы этого избежать, воздух должен полностью заменяться 6-10 раз в час. В противном случае коррозии не избежать.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Если температура ниже нуля, имеет смысл закрывать вентиляцию в гараже на всю зиму. В таком случае не будет происходить коррозии и образования плесени.

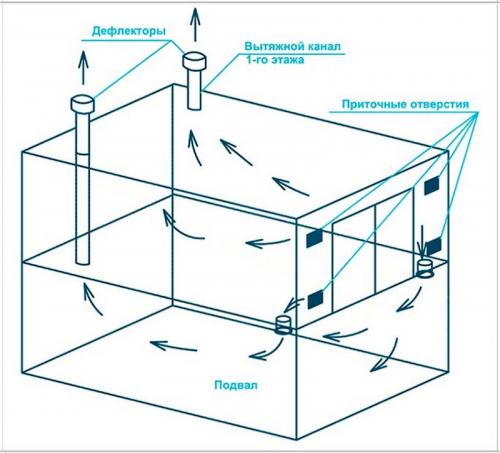

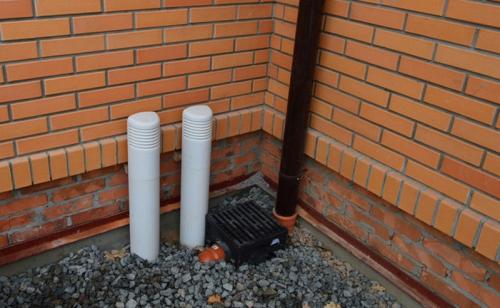

Вентиляция в подвале и погребе гаража

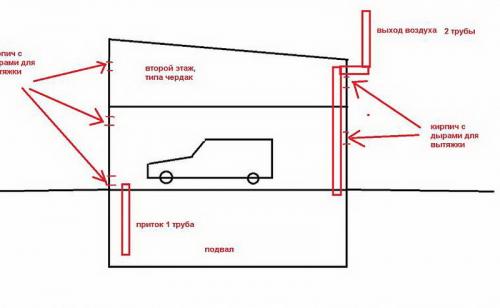

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

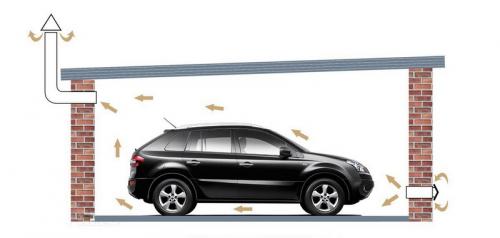

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

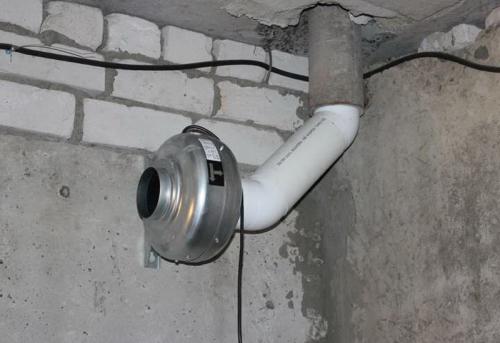

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Удобно, что канальный нагреватель дополнительно отапливает помещение. В принципе, небольшие гаражи с ним не нуждаются в печи или конвекторе. К тому же, не придется постоянно открывать и закрывать подвал, так как туда трубу также можно провести.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.

Источник: https://detali-interera.ru-land.com/novosti/estestvennaya-ventilyaciya-v-garazhe-svoimi-rukami-osobennosti-komponovki-i-ustroystva

Вентиляция неотапливаемого гаража. Особенности вентиляции в гараже

Правильно выполненная вентиляция в гараже должна:

1. Гарантировать непрерывный поток свежего воздуха.
2. Производить вывод всех испарений, тяжёлых запахов и влаги.
3. Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Существует три способа вентиляции:

1. Естественный.
2. Принудительный.
3. Комбинированный.

Все три варианта предполагают наличие отверстий: приточного и вытяжного.

В первом случае, заставлять двигаться воздух по этим отверстиям будут только законы физики. Здесь имеет значение правильное расположение отверстий. Тёплый воздух поднимается вверх, поэтому отток будет под потолком (или проводится сквозь кровлю), а приток – в нижней части стены. Кроме того, на качество такой вентиляции влияют факторы, не зависящие от нас: атмосферное давление, осадки, сила и направление ветра.

В случае принудительной вентиляции, устанавливается дополнительное оборудование – вентиляторы, которые будут осуществлять забор и вытяжку воздуха в любую погоду. Способ самый дорогой, но и наиболее эффективный.

Что же касается комбинированных вариантов, то тут могут учитываться разные особенности, которые помогут сэкономить на оборудовании. Владелец может поставить вентилятор только на одно из отверстий. А иногда может быть принято решение обойтись без одного отверстия вовсе. Например, если гараж снабжён большой дверью, которая полностью открывается, обеспечивая за несколько секунд полный воздухообмен. Да к тому же владелец уверен, что такое проветривание будет без простоев, потому что пользуется автомобилем каждый день. Возможно он решит, что вытяжки его гаражу будет достаточно.

Решая, какой выбрать вариант, нужно взвесить все конкретные особенности, после чего переходить к воплощению проекта.

Правила установки естественной вентиляции включают:

• одну трубу с целью обеспечения прямого потока воздуха;
• другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

1. Трубу провести сквозь пол, кровлю гаража.
2. Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

• Правильный выход трубы должен быть: повыше уровня гаража (более метра).
• Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
• Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

• подвод ближе книзу (35–55 см);
• от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе вентилятора.

Главное:

1. Выбрать модель, которая может использоваться в условиях увеличенной влажности.
2. Провести по всем правилам гидроизоляцию, применяемого электрооборудования.
