Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками,

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов – шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

1. Укладывают нижнюю обвязку.
2. Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
3. Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Как собирать каркасный дом в два этажа. Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стены Источник serbet.edg.access.ly

Это может быть интересно! Обратившись в компанию «Город домов» , вы получаете быстрый расчёт стоимости работ. Результат будет готов в течение 30 минут.

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если наружная отделка будет жесткой – возможен такой вариант монтажа укосов Источник doma-vmoskve.ru

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

Как собирать каркасный дом на бетонной плите. Особенности плитного фундамента для каркасного дома

Каркасные дома относительно легкие, поэтому вариантов возведения фундамента много. Эксперты советуют выбирать его исходя из экономической составляющей, условий климата и типа грунта. Хорошо подходит для каркасной постройки плитный тип основания.

Что представляет собой плитный фундамент

Плиточный фундамент состоит из одной большой плиты высотой 20-45 см под всем домом. За счет большой опорной площади основания обеспечивается хорошая устойчивость постройки на многих типах грунта. Даже если грунт двигающийся, его перемещение не приводит к перекосам.

Виды плитных фундаментов

В зависимости от глубины залегания, плитные фундаменты делятся на:

• незаглубленные;
• малозаглубленные;
• сильнозаглубленные.

Первый вид используют в том случае, если пучение из-за мороза вообще отсутствует.  В высоту он достигает чуть более 20 см.

Малозаглубленный фундамент конструируется со снятием верхнего слоя почвы. При этом необходимо уплотнение грунтовой поверхности. Под сильнозаглубленный фундамент вырывается котлован. Он экономически невыгоден, поэтому в настоящее отдают предпочтение более дешевым и выгодным решениям.

В зависимости от типа конструкции фундамент может быть:

1. Из монолитных плитх.
2. С использованием плавающей плиты.
3. С решетчатыми составляющими.

Плавающий тип фундамента долговечен, однако экономически нецелесообразен – цена на него велика. Поэтому стоит хорошо подумать, нужно ли производить такие затраты.

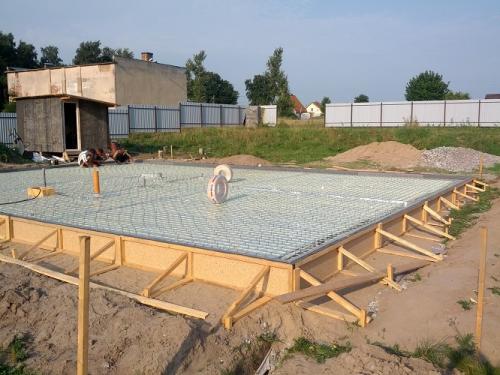

Под каркасник лучше всего подойдет монолитный тип. Процесс изготовления такого фундамента описан ниже.

Решетчатая разновидность – это сочетание плитного и ленточного типа. Строителями используется редко.

Плюсы и минусы

К основным преимуществам плитного фундамента относится:

• отсутствие необходимости углубления до уровня промерзания почвы;
• высокая стойкость к перепадам температуры;
• возможность установки на любых типах почв;
• повышенный срок эксплуатации;
• низкая вероятность деформации и проседания.

К отрицательным моментам можно отнести:

• повышенный срок выполнения строительных работ в связи с укладкой гидроизоляционного слоя;
• под фундамент нужна идеально гладкая площадка, что повышает требования к условиям возведения;
• сравнительно большие расходы на бетонную смесь и строительную арматуру.

Расчет несущей нагрузки

Плитный фундамент будет считаться надежным, если его площадь удовлетворяет условиям формулы: S > Кн × F / Кр × R, где:

• S – основание дома, измеряемое в кв. см.;
• Кн – коэффициент надежности опоры (равный 1,2);
• F – совместная масса всех плит на фундамент в кг;
• Кр – коэффициент условия работ;
• R – условное значение расчетного почвенного сопротивления в кг/кв.см.

Кр начинается от 1 (на пластичных глинистых почвах) и заканчивается 1,4 (на крупнопесчаной почве с условием легкой постройки). Величины коэффициентов берутся в специальных архитектурных справочниках.

Если по формуле площадь оказывается меньше, она должна быть увеличена, либо необходимо изменить другой параметр.

Технология строительства

Технология возведения данного основания не представляет особой сложности и использования специальной грузоподъемной техники. Фундамент состоит не только из самой плиты, но и специальных слоев, которые сохраняют свойства конструкции, и защищают от разрушительного воздействия климата и грунтовых вод.  Далее рассмотрены шаги его создания.

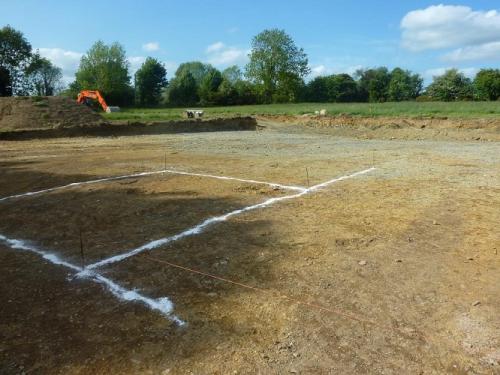

Разметка площадки

При определении границ фундамента учитывают:

• удаленность от дороги и подъездной путь;
• границы всего участка;
• соседство с уже построенными объектами на своем и соседнем участке.

При проектировании необходимо опираться на градостроительный кодекс и противопожарные меры. На поверхность почвы наносят внутренние и наружные границы будущего фундамента. Как правило, для этого используются колышки из дерева либо металла, которые соединяются между собой каким-либо тросом или лентой.  Она натягивается по периметру котлована на высоте, которая необходима при планировании высоты плиты.

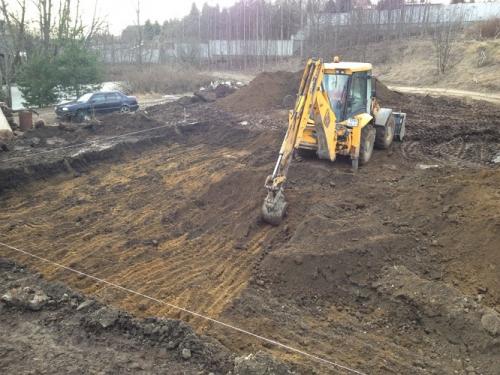

Выемка грунта

Для того, чтобы освободить место под конструкцию фундамента, производят выемку грунта.

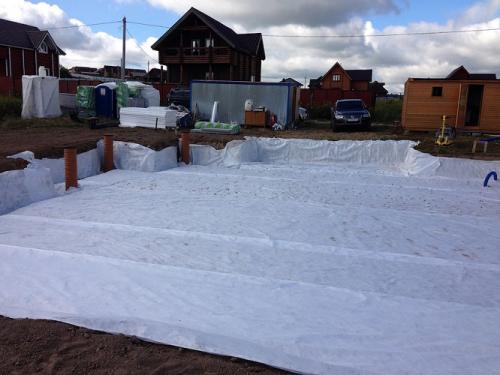

Затем дно котлована застилается геотекстилем, который не позволяет расползаться сыпучему слою и повышает прочностные характеристики.

Материал должен не только покрывать дно полностью, но и немного выходить за его границы.

Опорная подушка

Для создания опорной подушки используют на выбор:

• песок;
• щебень;

Какой именно материал будет использоваться, зависит от состава почвы и содержания в ней грунтовых вод.

Как собирать каркасный дом в 2 этажа. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

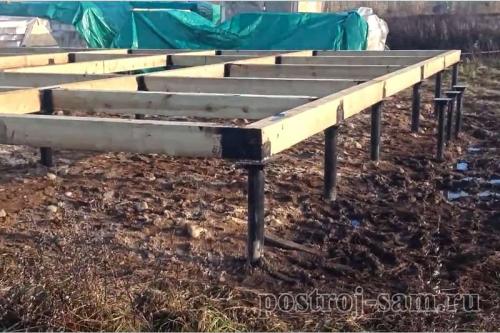

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

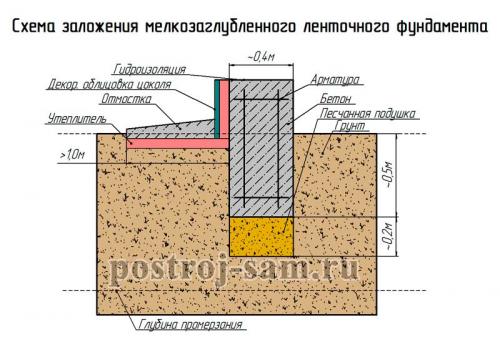

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

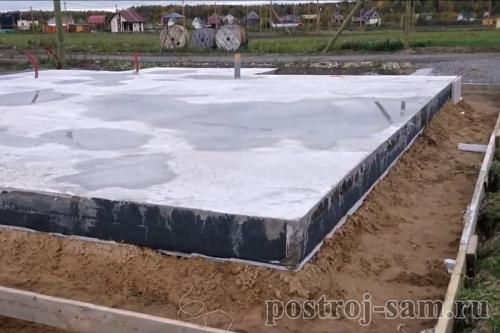

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.
