Мастер флеш для дымохода своими руками. Как установить мастер флеш для дымохода своими руками. Пошаговая инструкция

Мастер флеш для дымохода своими руками. Как установить мастер флеш для дымохода своими руками. Пошаговая инструкция

1. Саморезы (5-6 штук).
2. Приспособления для закручивания саморезов.
3. Герметик.
4. Мастер флеш.
5. Ножницы.

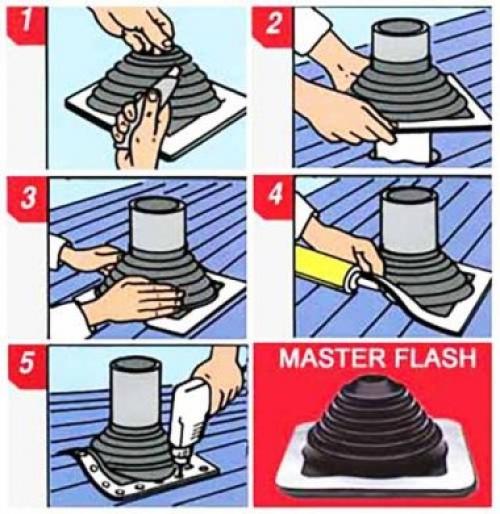

Если все эти материалы и инструменты имеются в наличии, можно приступать к работе. Для этого можно придерживаться следующего алгоритма действий:

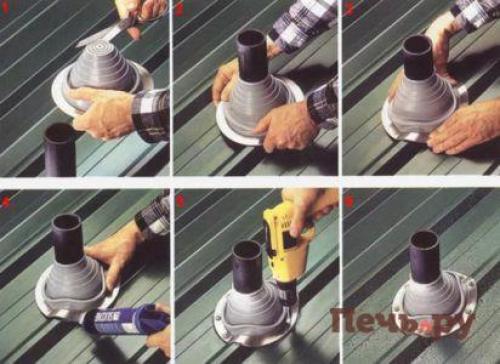

1. Следует обрезать верхнюю часть конуса мастер флеша таким образом, чтобы диаметр просвета был на 20% меньше, чем диаметр трубы дымохода. Это делается для того, чтобы крыза плотно обхватывала дымоход.

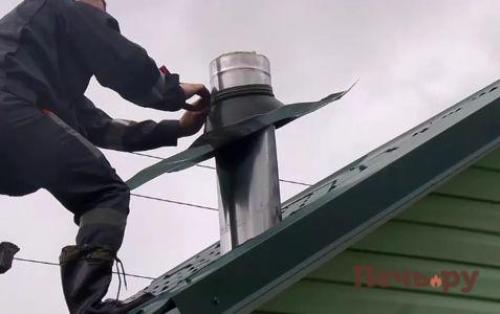

2. Нужно взять мастер флеш, и вдеть его на верхний конец трубы.
3. Теперь нужно осторожно и аккуратно двигать его вдоль трубы вниз вплоть до поверхности кровли.
4. Затем при помощи герметика присоединить нижнюю сторону основания мастер флеша к поверхности кровли.
5. После этого в качестве дополнительного укрепления, можно саморезами закрепить основание к поверхности.

На этом все! Просвет между краями отверстия и стенкой трубы закрыта герметично.

Уплотнители кровли заменяют применяемые на протяжении нескольких десятилетий трубные фартуки. По конструкции эти два изделия мало отличимы, но современные устройства состоят из двух основных частей:

1. Гибкой манжеты . Она выглядит как усеченный резиновый или силиконовый конус с маркировкой. Манжета обеспечивает герметичность между трубой и крышей, не позволяя влаге и пыли проникать внутрь. После установки верхняя часть конуса плотно закрывает сэндвич дымоход. Нижней своей частью система соединяется с фланцем.
2. Фланца . Он внешне напоминает юбку округлой или квадратной формы. Сырьем для его производства является резина, силикон, свинец, алюминий или оцинкованная жесть. При установке на крышу с крупными рельефными гофрами основание из силикона или резины снабжается полосами из алюминия по периметру. Это позволяет фланцу прилегать к поверхности максимально плотно.

На скатных крышах манжеты уплотнителей ставят под углом к основанию. Гофры повышают точность трубной разделки. Это позволяет менять угол наклона уплотнителя согласно параметрам производителя.

Источник: https://doma-otido.ru/stati/master-flesh-dlya-dymohoda-svoimi-rukami-komplektaciya

Крыза для дымохода своими руками. Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать

— Мастер флеш для трубы соответствующего диаметра. Ориентируйтесь при выборе также на температуру выводимых газов, так как от нее зависит выбор материала, из которого изготовлена крыза.— Тарелка, используемая для защиты крызы от солнечного света. Ее можно приобрести в магазинах стройматериалов или изготовить своими руками. Выглядит она как обычная тарелка без дна.

— Шуруповёрт, саморезы, ножницы по металлу и термоустойчивый силиконовый герметик

Для правильного выбора проходки, недостаточно только знать размеры дымохода. Мастер флэш на уклонных кровлях из полипрофиля, кровельной стали без рельефа, плоской черепицей, с углом от 10 до 45º, выбирается крыза с основанием в виде круга или квадрата. Для таких же кровельных материалов и уклоном 45-60º, выбирается устройство с армированным фланцем.

В случае уклона более 60º, нужно подобрать уплотнитель с увеличенным фланцем. На плоских крышах понадобится оснащение перпендикулярными манжетами. Для черепичных и шиферных крыш подбирают проходки с увеличенными фланцами. Также, в зависимости от уклона крыши, выбирают угловую или прямую крызу. Для некоторых типов дымоходов невозможно использовать проходку стандартного вида.

Это может быть связано, например, с тем, что у трубы квадратное сечение (размер стенки до 15 см). В таком случае применяется особая крыза с застежкой. Также такие устройства применяются для ремонта имеющейся изоляции. Для квадратных труб большего размера используется полоса из резины или силикона с основой из алюминия.

Для того, чтобы определиться с материалом, из которого изготовлен мастер флэш, отталкивайтесь от температуры, до которой нагревается дымоход. В случае газовой вытяжки, нагрев которой не доходит до очень высоких температур, можно остановиться на резиновом устройстве. Для печного дымохода подойдет силиконовый уплотнитель.

1. Саморезы (5-6 штук).
2. Приспособления для закручивания саморезов.
3. Герметик.
4. Мастер флеш.
5. Ножницы.

Если все эти материалы и инструменты имеются в наличии, можно приступать к работе. Для этого можно придерживаться следующего алгоритма действий:

1. Следует обрезать верхнюю часть конуса мастер флеша таким образом, чтобы диаметр просвета был на 20% меньше, чем диаметр трубы дымохода. Это делается для того, чтобы крыза плотно обхватывала дымоход.
2. Нужно взять мастер флеш, и вдеть его на верхний конец трубы.
3. Теперь нужно осторожно и аккуратно двигать его вдоль трубы вниз вплоть до поверхности кровли.
4. Затем при помощи герметика присоединить нижнюю сторону основания мастер флеша к поверхности кровли.
5. После этого в качестве дополнительного укрепления, можно саморезами закрепить основание к поверхности.

На этом все! Просвет между краями отверстия и стенкой трубы закрыта герметично.

В ходе установки могут возникнуть некоторые нюансы и проблемные случаи, о которых речь пойдет ниже:

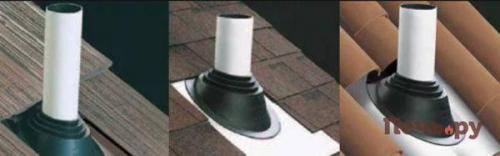

1. Мастер флеш можно устанавливать как на скатной крыше, так и на ровной. Если крыша ровная, то можно применять крызу, у которой ось конуса расположена перпендикулярно к плоскости основания. А если же крыша скатная, то рекомендуется применять те варианты, у которых ось конуса расположена под некоторым углом наклона к плоскости основания.
2. Если кровля имеет прерывистую структуру, то есть имеет множество перекрываний, то верхнюю часть основания мастер флеша необходимо проложить под ближайший лист, а нижнюю часть укрепить саморезами. Это будет способствовать тому, что вода, стекая сверху вниз, не будет касаться швов закреплений основания к поверхности кровли.
3. Если кровля уложена из профнастила или шифера, то она имеет ряды, по которым вода стекает вниз. В этом случае не рекомендуется закручивать саморезы для крепления мастер флеша в рядах кровли, по которым стекает вода.
4. Как уже было сказано, мастер флеш, в основе которого применен силикон, подвержен губительному воздействию ультрафиолетовых лучей. Но этой проблемы можно избежать. Для этого из оцинкованной стали изготавливают специальную форму, в виде “миски без дна”. Затем его надевают на мастер флеш для защиты от ультрафиолетовых лучей. При этом необходимо подобрать диаметр, чтобы она не болталась от ветра.
5. При установке мастер флеша на конек крыши, верхнюю часть следует установить под коньковую кладку.
6. Не рекомендуется закручивать на основание слишком много саморезов.
7. Иногда труба нагревается до 600-650 градусов, и в этом случае мастер флеш просто начнет плавиться. Чтобы этого избежать, нужно обмотать этот участок трубы битумом, затем поверх него надеть металлическую гильзу из оцинкованной стали. Мастер флеш подбирается в соответствии с размером гильзы. В этом случае также можно воспользоваться так называемыми “сендвич-трубами”. Для этого дымоход должен быть многослойным, вследствие чего внешние слои меньше нагреваются.

Источник: https://otoplen-dom.ru/novosti/montazh-truby-dymohoda-cherez-proflist-primykanie-profnastila-k-trube-pryamougolnogo

Мастер флеш на железную трубу. Монтаж флеш-мастера

Для установки флеш-мастера понадобятся следующие материалы и инструменты:

• саморезы в количестве не менее 6 штук;
• шуруповерт;
• герметик;
• сама флеш-конструкция;
• ножницы по металлу.

При монтаже необходимо соблюдать ряд правил:

1. Флеш-систему можно фиксировать как на ровных, так и на скатных кровлях. В случае с ровной крышей используют крышу с перпендикулярным расположением оси конуса по отношению к его основанию. Когда кровля имеет скат нужно подбирать конус, у которого смещение оси конуса по отношению к его основанию будет максимально соответствовать углу наклона крыши, так чтобы его компенсировать.
2. Если кровельное покрытие имеет несплошную структуру, то есть сложено из множества листов, перекрывающих друг друга, то верхнюю сторону основания флеш-конструкции нужно завести под близлежащий сверху лист покрытия, а нижнюю просто зафиксировать саморезами. Такая технология монтажа будет способствовать беспрепятственному и быстрому стеканию влаги вниз по кровле, не попадая под швы в местах крепления основания к крыше.

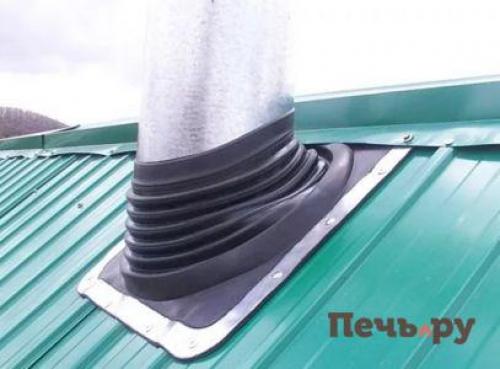

3. В случаях, когда крыша покрыта профнастилом или шифером, которые имеют рифление, нельзя фиксировать саморезы в его углублениях, так как именно по ним происходит основной сток воды, а значит, саморез, находящийся в этом месте, будет подвергаться ржавлению значительно интенсивнее.
4. При выборе мастер-флеш на основе силикона нужно помнить о его уязвимости к ультрафиолетовому воздействию солнца и сразу при монтаже предусмотреть для него защиту. В качестве нее можно использовать изготовленную из оцинкованной стали конструкцию, по форме напоминающую миску без дна. Ее устанавливают сверху на флеш-конус так чтобы прикрыть его от ультрафиолетовых лучей. Диаметр конструкции нужно подбирать по размерам трубы, чтобы после установки она болталась на ветру.
5. При монтаже системы прямо на конек кровли, ее верхний элемент нужно располагать под коньковой кладкой.
6. Основание конструкции не желательно крепить избыточным количеством саморезов из-за чего в нем могут появиться трещины и прочие дефекты.
7. В некоторых случаях нагрев дымоходной трубы доходит до 600-650 градусов, что может привести к плавлению флеш-конуса. Для того чтобы предотвратить это, в процессе его монтажа на участок трубы, напрямую соприкасающийся с ним, наносят битум сверху на который надевают оцинкованную гильзу. Поэтому в этом случае подбирать типоразмер такой конструкции нужно уже с учетом диаметра гильзы, а не только голой трубы. Также для уменьшения нагрева отводящих труб используют их сэндвич исполнение, предусматривающее несколько слоев трубы, вследствие чего внешняя ее поверхность нагревается значительно меньше.

Установка мастер флеш на мягкую кровлю. Виды мастер-флеша для дымохода и их установка

Одним из самых сложных узлов считается проход дымовой трубы сквозь кровельную конструкцию. Главная задача заключается в том, чтобы обеспечить герметичность и предотвратить возгорание. Чтобы получить такой результат, необходимо использовать такой кровельный уплотнитель, как мастер-флеш. На рынке данное изделие предлагается в разных вариантах.

Вашему вниманию представляется более детальная информация об уплотнителе, его преимуществах, критериях выбора и рекомендации по самостоятельному монтажу разными способами в зависимости от материала, из которого сделана кровля.

Что это такое?

Мастер-флеш для дымохода является гибкой уплотнительной системой, обладающей высокой эластичностью. Ее главное предназначение заключается в герметизации. Изделие устанавливается в местах пересечения труб в кровле. Данная продукция используется при установке дымоходов и других коммуникаций в различных помещениях. К основным характеристикам можно отнести практичность, безопасность и долговечность.

Производители выпускают мастер-флеш для скатных и плоских кровель. На рынке можно найти несколько разновидностей изделий из тех или иных материалов, каждый из которых имеет свои особенности и преимущества. Защитный элемент уже длительное время пользуется большим спросом в области строительства. С установкой справится каждый, для этого не требуется особых навыков или различных инструментов.

К основным достоинствам можно отнести эластичность. Проходки изготавливаются из резины, поэтому они гибкие и вместе с этим отлично прилегают к трубе, чем обеспечивают надежную защиту от любых протечек.

Мастер флеш на одностенную трубу. Устройство

Мастер-флеш представляет собой простую конструкцию. Имеется прочное силиконовое или резиновое основание, усиленное алюминиевой вставкой или без нее. Чаще это ромб со стороной большей в два-три раза, чем максимальный диаметр уплотнения. Далее в центре основы формируются кольца, соединенные силиконовыми перемычками, каждое из которых меньше предыдущего по диаметру. Они образуют коническую форму, выступающую вверх от основы.

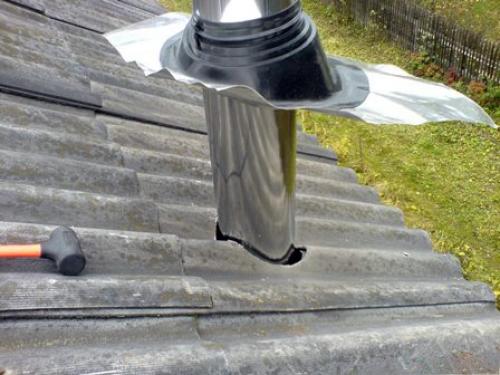

При герметизации прохода мастер-флеш одевается на трубу, протягивается до точки совмещения с кровлей. По периметру основания он закрепляется с кровельным материалом и обрешеткой. Дополнительно применяется герметик, чтобы обеспечить полную влагонепроницаемость стыка. Конус мастер-флеша плотно обхватывает дымоход, препятствуя просачиванию влаги. Высокий подъем гарантирует свободный отток осадков с поверхности кровли в направление водоотвода.

Силикон или резина, из которой изготавливается изделие, обладает эластичностью и высокой прочностью на разрыв, обеспечивая гибкость соединения. Кроме этого материал выдерживает высокую температуру, до которой может разогреться труба, вплоть до 300 оС.

Установка мастер флеш на профнастил. Что собой представляет мастер – флеш?

Сложность узла прохода дымовой трубы сквозь кровлю заключается в том, что он должен удовлетворять множеству требований:

• герметичность и устойчивость к воздействиям окружающей среды;
• стойкость к высокой температуре дымохода;
• надежность и долговечность.

Изменение температуры поверхности трубы из-за разных режимов работы котла влечет за собой тепловое расширение материала при нагреве и уменьшение при остывании, значит, идеальный кровельный узел должен быть эластичным. Всем этим требованиям соответствует эластичный уплотнитель дымохода, — мастер – флеш (другие названия – проходка, крыза, выдра).

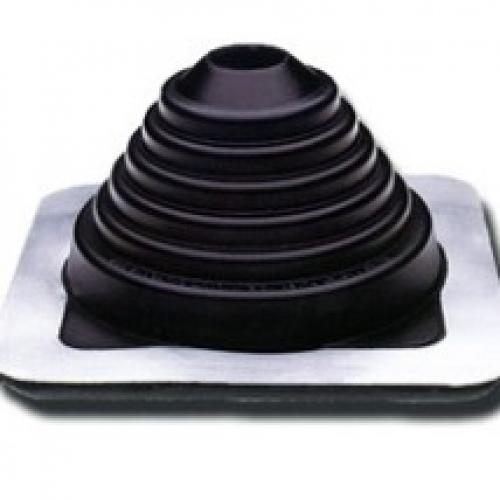

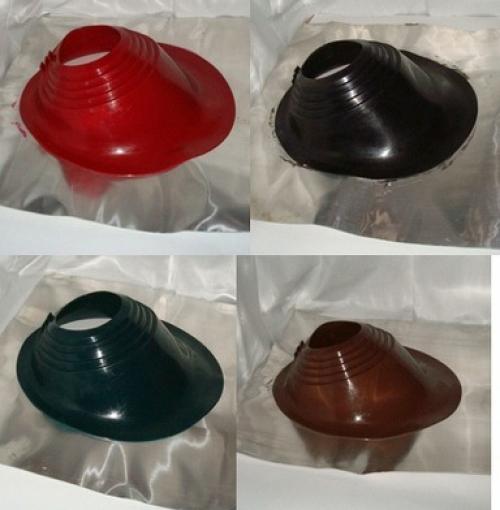

Элемент представляет собой основание из эластичного материала квадратной или прямоугольной формы с круглыми кольцами разного диаметра по центру. Кольца выступают прямо вверх или под определенным углом в виде конуса. Мастер – флеш дополнительно может комплектоваться вставкой из алюминия для усиления основания.

Модели, где конус из колец выступает под углом 90º, предназначаются для плоских покрытий. Герметизация скатной кровли осуществляется крызой, чьи кольца выступают под углом 45 или 30º.

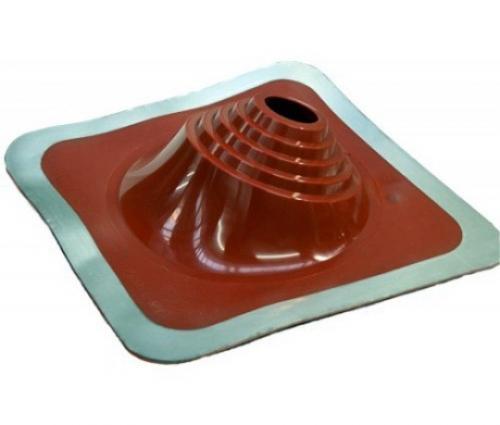

Изделие изготавливается из 2 видов материала – силикона и резины EDPM. Разница состоит в том, что силикон эластичнее и выдерживает более высокую температуру, максимум – 315 ºС. В то время как резина EDPM может расплавиться при температуре свыше 135 или 185 ºС (есть 2 типа материала). С другой стороны, силиконовая вставка больше подвержена воздействию ультрафиолетового излучения и потому прослужит не так долго, как резиновая. Хотя этот недостаток вполне исправим, о чем будет сказано ниже.

Эластичный мастер – флеш позволяет выполнить узел прохода наиболее простым и быстрым способом. Достаточно подобрать элемент под диаметр трубы, вырезать по центру отверстие, чей размер на 20% меньше этого диаметра и натянуть на дымоход до самого покрытия. Предлагаемая производителем инструкция по монтажу гласит, что далее нужно основание мастер – флеша прикрепить к покрытию кровли с помощью герметика и дополнительно зафиксировать саморезами, как показано на рисунке:

Но на деле не все так просто как здесь показано. Данная инструкция может служить алгоритмом действий, а наша задача – уточнить кое-какие детали, дабы уберечь вас от ошибок и переделок.

Установка мастер флеш на шифер. Что такое Master Flash?

Мастер Флеш – это своего рода уплотнительная манжета с высокой эластичностью. Используют их для герметизации мест пересечения трубы и крыши. Для изготовления применяют разные материалы.

Нужно отметить, что данное приспособление не используют в качестве герметизации для дымоходов без утепления.

Главные преимущества Мастер Флеш:

• Плотное прилегание к стенкам трубы, благодаря своей эластичности.
• Выдерживает перепады температур.
• Не страшна коррозия.
• Высокая герметизация из-за низкой пористости.
• Возвращается к своей форме после расширения от высокой температуры.
• Высокая огнеупорность.
• Длительная гарантия.
• Монтаж без специнструментов.
• Установить можно в любых погодных условиях.

Главным достоинством является уменьшение расхода материалов в данном процессе. Не требуется дополнительная гидроизоляция.

Отличия уплотнителей

Уплотнители для кровель стали заменой трубным фартукам. По своей конструкции они похожи на своих предшественников, но имеют некоторые отличия:

• Созданы из резины, чаще из силикона, в виде сужающегося конуса с гибкой манжетой. С помощью нее обеспечивается плотное присоединение трубы к крыше. Кроме того, она защищает от влаги и пыли. Верхушка конуса повторяет форму трубы. Снизу соединяется с уплотнителем.

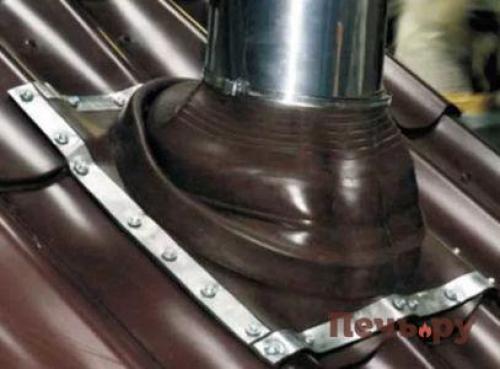

• Фланец — основание. Изготавливается из различных материалов. Прорезиненная или силиконовая основа для монтажа на кровлю с массивными ребрами, имеет алюминиевые полосы. Она дает возможность фланцу принять форму профиля.

Манжеты утеплителей для пологой крыши располагаются под небольшим углом. Элемент в виде конуса с гофрами, который образует контуры овальных отверстий с градацией по диаметру. То есть, можно менять угол, наклоняя в определенных интервалах. Иногда бывает, что ось находится перпендикулярно к основанию, тогда уплотнитель применяется для ровной кровли.

Как монтировать?

Гибкие уплотнители смогли опередить устаревшие аналоги по многим параметрам. Они способны выдержать различный температурный диапазон, практически не нужно ремонтировать, обладают длительным сроком службы. В монтаже неприхотливы. Для установки не нужно обладать какими-то особыми навыками. Верхняя часть уплотнителя срезается так, чтобы образовалось узкое отверстие. Затем, конус надевается на дымоход. Двигать его вниз нужно до самого основания. Чтобы процесс проходил быстро, поверхность трубы лучше намылить или смочить.

От материала крыши зависит способ крепления фланца:

• Силиконовый клей или битумная мастика применяется для плоской поверхности с рулонным покрытием.

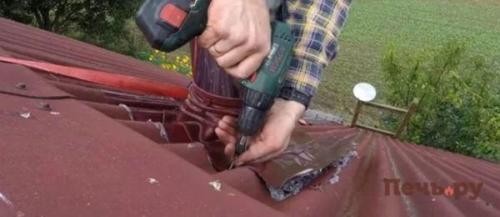

• Если есть скат, то вход идут саморезы.

После произведенного монтажа нижняя часть фланца и срез конуса смазываются силиконовым герметиком, чтобы обеспечить большую надежность. Иногда используют хомут для верхней кромки. Несмотря на прочность фиксации, мастер-флэш будет подвижным. К примеру, если произойдет тепловое расширение — мастер-флэш не потеряет свою герметичность. Также манжета будет себя вести если произойдет усадка дома.
