Потолочное перекрытие в каркасном доме. Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа :

1. чердачные,
2. межэтажные ,
3. половые .

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрыт ия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент .

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус , лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

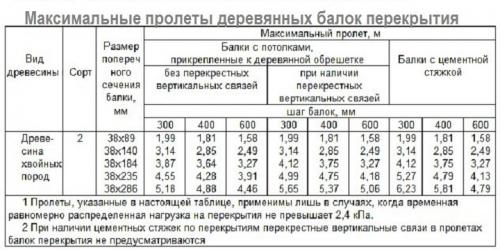

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий .

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

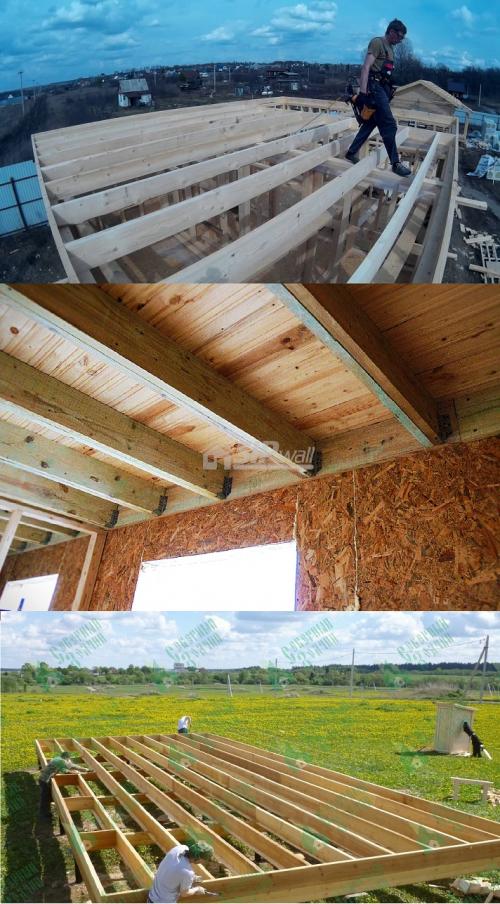

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус .

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Верхнее перекрытие каркасного дома. Перекрытия в каркасном доме и способы их усиления

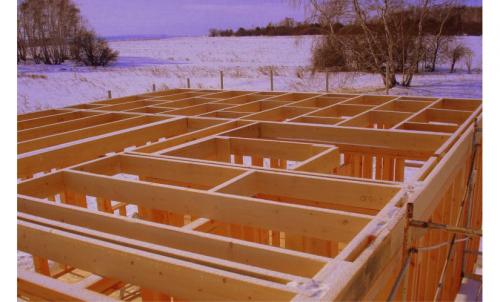

Деревянное перекрытие каркасного дома сооружается из балок, способных принять и равномерно распределить по всем опорам нагрузку от вышележащего этажа и кровли. Правильное расположение балок относительно прочих элементов каркаса и грамотный расчет их габаритов гарантируют прочность всей конструкции.

Двухэтажный иимеют перекрытия, которые отличаются только балками, способными выдерживать разные нагрузки.

Вариант конструкции усиленного перекрытия

Виды конструкций и расчет нагрузки на них

В соответствии с назначением перекрытия бывают:

• Цокольными.
• Межэтажными.
• Чердачными.

Цокольные и чердачные конструкции, на которые будут действовать перепады температуры, требуют усиленной теплозащиты. А межэтажное перекрытие в каркасном доме конструктивно состоит из следующих обязательных элементов:

• Балки.
• Подшивка.
• Изоляция.
• Накат.
• Пол.

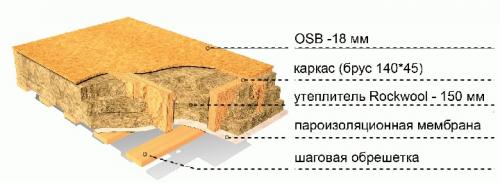

Во время проектирования с заказчиком обсуждается, каким должно быть перекрытие в каркасном доме, пирог его может быть и более «слоистым».

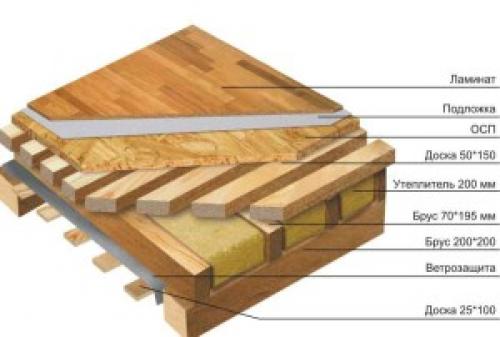

Многослойный «пирог» межэтажного перекрытия

Сколько бы этажей не имели, при расчете нагрузок на перекрытия учитывается:

• Вес самой разделяющей конструкции (пиломатериал, утеплитель, напольное покрытие и т.д.).
• Постоянные и периодические эксплуатационные нагрузки (вес мебели, количество жильцов и возможных гостей и пр.)

Рассчитанные по СНиП 2.01.07-85, деревянные балки сооружаемых конструкций обязаны выдерживать следующие нагрузки:

• Чердачные − 150 кг/м².
• Межэтажные − 350-400 кг/м².

Источник: https://dekor-i-interer.ru-land.com/novosti/lagi-vtorogo-etazha-karkasnogo-doma-pirog-chernovogo-pola-pervogo-etazha

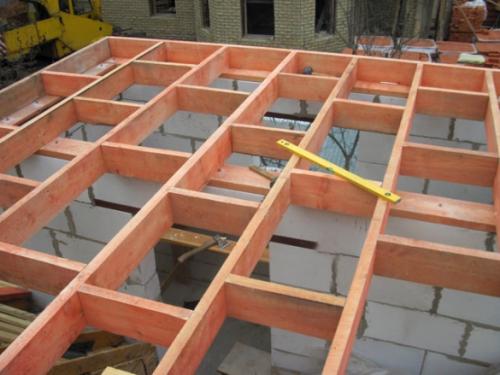

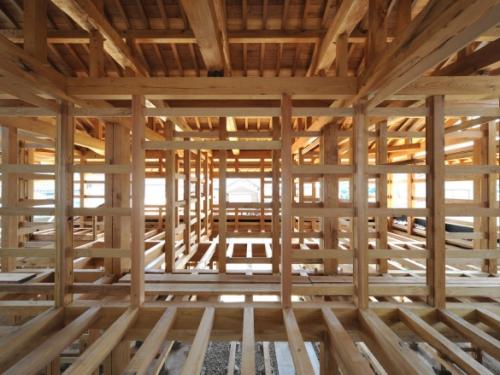

Расчет балок перекрытия каркасного дома. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

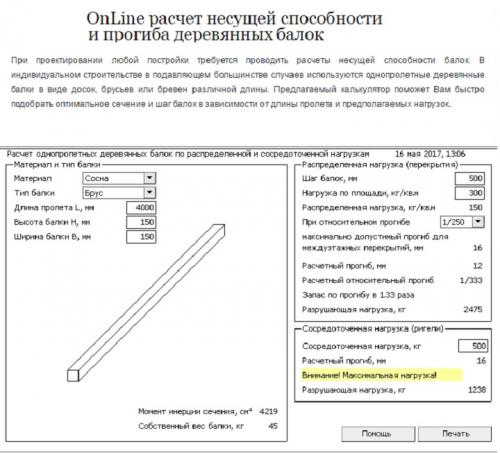

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

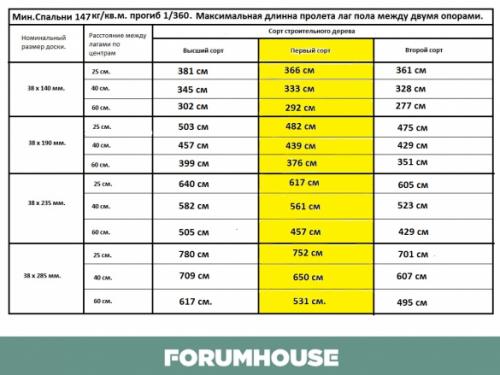

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

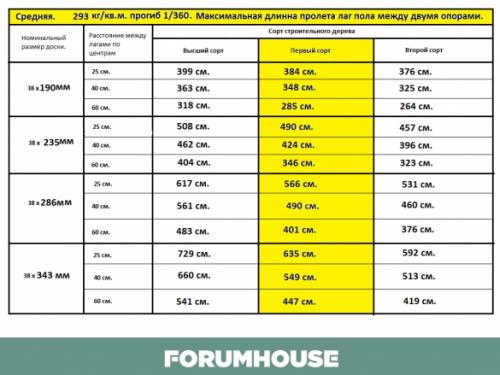

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

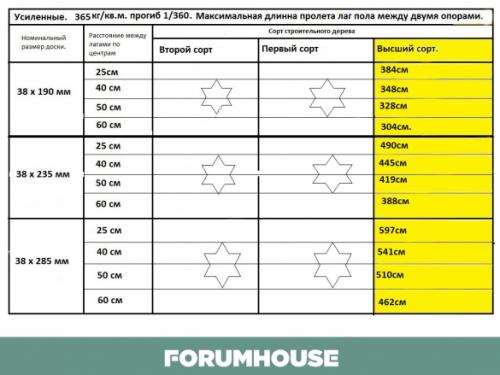

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Как крепить балки перекрытия в каркасном доме. Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение. Виды обвязки, материалы и конструктивные решения Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки. Рис.1 Хвойные породы деревьев                                                                                                     Рассмотрим подробнее виды обвязки:

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.При монтаже следует придерживаться определенных правил:

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм). 1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел. Рис.2 Узлы соединения обвязочного бруса 2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки. Рис.3 Обвязка из бруса на свайном фундаменте Поэтапное устройство обвязки из сплоченных досок (50х150мм). 1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.  2)После укладки крайних досок на фундамент, проверяются диагональные размеры.3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.4)Для большей прочности доски стягиваются между собой шпильками. Рис.4 Основные узлы соединения обвязки из доски                                                                                                             5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

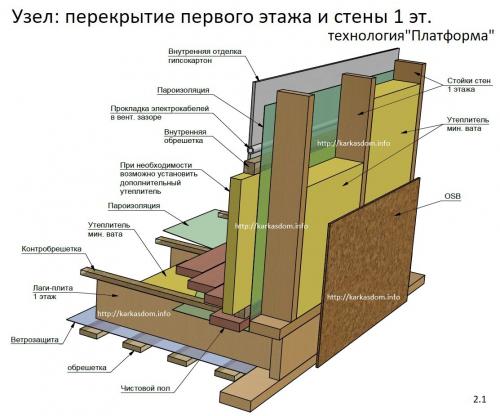

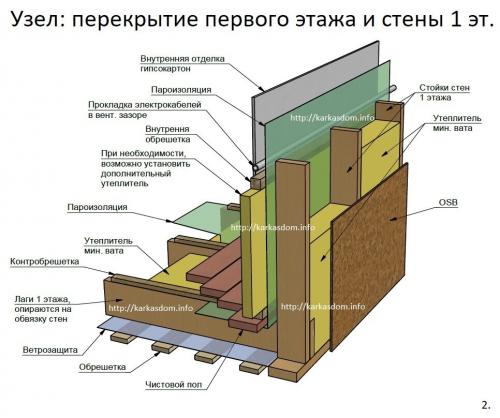

Перекрытие 2 этажа каркасного дома. Узел: перекрытие первого этажа и стены первого этажа

Теперь рассмотрим второй узел каркасного дома. Соединение пола и стен первого этажа рис. 2 выполняется таким образом, что предотвращается образование, так называемых "мостиков холода" от лобовой доски. С внешней стороны стены, к стойкам каркаса крепится ОСБ с небольшими зазорами между листами, оставляя расстояние для смещения листов при изменении влажности на улице. ОСБ крепится на винтовые гвозди 60 мм. Между стоек каркаса закладывается враспор утеплитель - минеральная вата, толщиной, предусмотренной проектом. Дополнительный слой утеплителя (если это предусмотрено проектом) укладывается по контробрешетке. Между основным и дополнительным слоем, по стойкам каркаса стены крепится пароизоляция. Такое расположение пароизоляции помогает избежать выпадения конденсата внутри каркасной стены и перекрывает мостики холода.

Пароизоляция стен выполняется с дополнительной проклейкой стыков паро-гидроизоляционной пленки специализированным скотчем. Далее, на контробрешетку монтируются листы влагостойкого ГКЛ, которые выполняют роль предчистовой внутренней отделки. В вентзазор - пространство между ГКЛ и стойками, прокладываются электрокабели, трубы и другие коммуникации. Устройство пола первого этажа мы рассмотрели выше. На первой схеме, приведен узел, по уникальной технологии KarkasDom, на второй схеме - по классической технологии "Платформа" рис. 2.1, её недостаток в том, что на улице находится ладовая доска, и обвязка стены стоит на лагах, что является мостиком холода без дополнительного фасадного утепления. В северных регионах такая технология не очень эффективна ввиду возможного промерзания перекрытия в этих местах - за шкафами и под кроватями в доме.

Источник: https://mdmstroyproekt.ru/stati/pol-vtorogo-etazha-v-karkasnom-dome-materialy-dlya-pola
