Если вы решили смонтировать подвесной потолок из гипсокартона своими руками, перед началом работ стоит ознакомиться с существующими достоинствами и недостатками конструкции .

Точечные светильники для подвесного потолка

Так, к положительным моментам данного способа отделки потолка можно отнести:

1. Возможность выравнивания самых кривых поверхностей чернового потолка. При этом обычная штукатурка может выровнять рельеф максимум на 15 см.
2. Наличие возможности максимально просто и быстро скрыть различные коммуникации. Это могут быть провода, балки, трубы и т.д.

Схема устройства потолка из гипсокартона

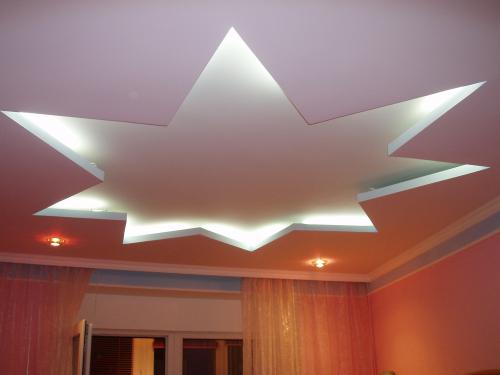

1. Возможность выполнить скрытое или точечное освещение.
2. Наличие возможности выполнить многоуровневый потолок, создать ниши для светильников.

Гипсокартон прекрасно вписывается практически в любые варианты дизайна помещений

1. Возможность монтажа дополнительных слоёв тепло- и звукоизоляции.
2. Отсутствие необходимости ожидать пока материал высохнет или же «схватится».

При этом гипсокартон прекрасно вписывается практически в любые варианты дизайна помещений, что можно легко проверить, изучив подвесные потолки из гипсокартона, фото в спальне, размещённые на соответствующих профильных ресурсах по дизайну в интернете.

Отдельно стоит упомянуть вопрос стоимости такого потолка. Так, если сравнить её со стоимостью натяжных потолков из полимеров, то экономия будет весьма существенная, а внешний вид гипсокартона не уступит полимерной плёнке.

Экономия будет весьма существенная, а внешний вид гипсокартона не уступит полимерной плёнке

Что же касается минусов таких потолков, то они следующие:

1. Значительное уменьшение высоты помещения. При этом величина изменения полностью зависит от кривизны чернового потолка, но составляет не менее 5 см. Врочем минус этот весьма относительный, о чем свидетельствуют фото подвесных потолков из гипсокартона в спальне, размещённое на любом ресурсе, посвящённому дизайну помещений.
2. Возможность формирования трещин в материале при его эксплуатации.
3. Некоторые сложности в монтаже, а также необходимость привлечения к его выполнению напарника.

Несмотря на наличие минусов, гипсокартон достаточно охотно используется для обустройства помещений.

При среднем доходе имеет смысл рассмотреть вариант монтажа потолка из гипсокартона

На заметку! Конечно, натяжные потолки из полимеров значительно красивее и удобнее в монтаже, но стоят они явно дороже гипсокартона. Поэтому при среднем доходе имеет смысл рассмотреть вариант монтажа потолка из этого материала.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для создания подвесного потолка из гипсокартона

Конструктивно навесной потолок из гипсократона состоит из таких элементов:

• Каркас – его основными составляющими являются оцинкованные профили, подвесы и соединители («крабы»).
• Гипсокартонная обшивка – листы стандартных размеров 2500х1200 мм и толщины 9,5 мм.

Набор необходимых инструментов для монтажа подвесной потолочной конструкции:

• перфоратор или дрель для сверления отверстий в стенах и потолке;
• болгарка, ножницы или ножовка по металлу;
• шуруповерт;
• монтажный нож;
• электролобзик или ручная пила для вырезания фигурных элементов из ГКЛ;
• уровень (лучше, если это будет лазерное устройство);
• шпатель.

Профиль

Для монтажа металлического каркаса будут нужны профили направляющие (ПН 28/27) и потолочные (ПП 60/27), а также соединители одноуровневые («крабы») и прямые подвесы. Детальная конструкция обрешетки показана на рис. 1.

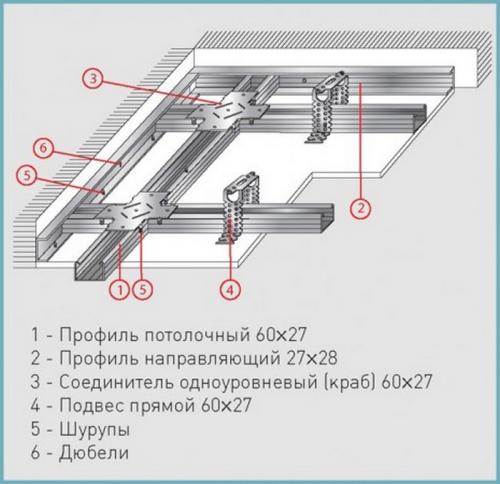

Рисунок 1. Конструктивная схема каркаса навесного потолка из ГКЛ

Направляющие профили монтируются по периметру комнаты на стенах и выступают основой для монтажа ПП 60/27. Их стандартная длина составляет 3 м, сечение 28х27 мм, а толщина стенок 0,5-0,6 мм.

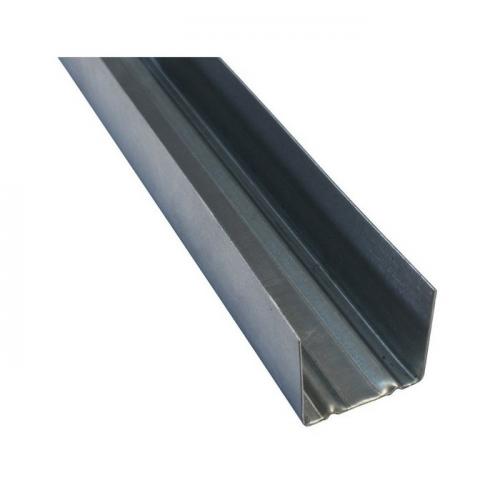

Фото 2. Направляющий профиль ПН 28/27

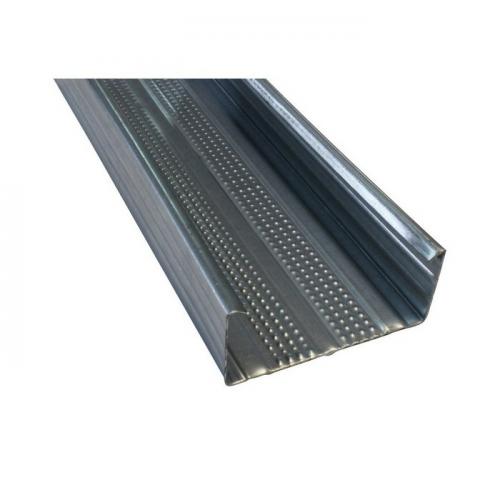

Потолочные профили – основной конструктивный элемент, к нему крепятся гипсокартонные листы при обшивке. Тоже выпускается стандартной длины 3-4 м, сечением 60х27 мм и толщиной стенок 0,5-0,6 мм с дополнительным профилированием для обеспечения более высокой жесткости.

Фото 3. Потолочный профиль ПП 60/27

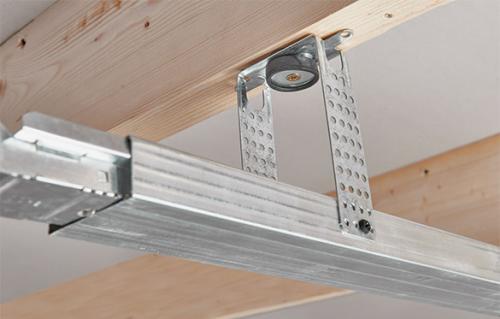

Прямые П-образные подвесы служат для крепления потолочного профиля к основному потолку.

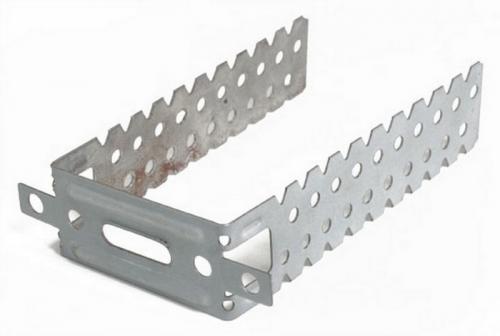

Фото 4. Прямой П-образный подвес

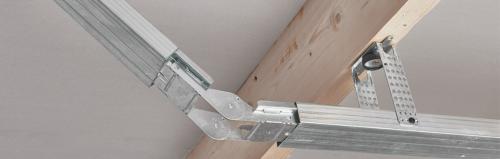

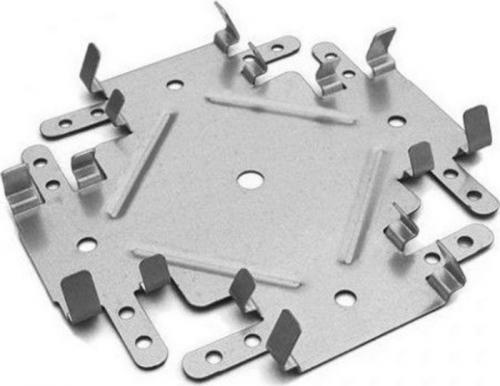

Соединитель одноуровневый или «краб» – предназначен для соединения продольных и поперечных потолочных профилей в одной плоскости.

Фото 6. Одноуровневый соединитель или «краб»

Гипсокартон

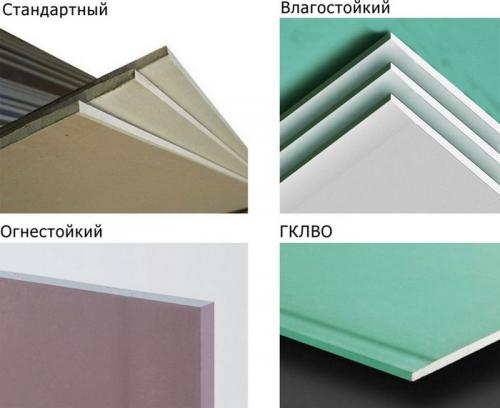

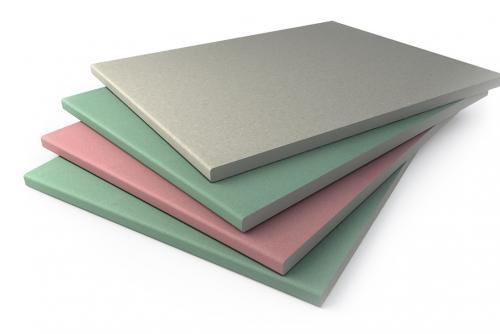

Гипсокартонные листы выбираются в зависимости от температурно-влажностного режима в помещении:

• для жилых комнат оптимально подходит стандартный ГКЛ;
• для ванных, кухонь, санузлов покупается влагостойкий материал.

Как правильно составить чертеж подвесного потолка из гипсокартона для комнаты с неровными стенами

Собрать своими руками подвесной потолок из гипсокартона несложно, если точно выполнять все инструкции. Начинают с подготовки. Подробно разберем все ее тонкости.

Это обязательный этап, который поможет правильно рассчитать необходимое количество материалов. Сначала нужно замерить длину и ширину комнаты, с учетом всех выступов. Затем на бумаге в масштабе построить точный план помещения. На нем выстраивают схему каркаса и отмечают участки закрепления подвесов. Делают это так.

1. Выберите шаг закрепления продольных планок-профилей. Для тонких плит (до 9,5 мм) — это 0,6 м, для толстых — 0,4 м. Проведите эти линии на схеме.
2. Наметьте участки крепления поперечных деталей. Шаг их установки — 0,5 м. Если продольный профиль ставят с шагом 0,6 м, поперечный нужно тоже крепить к основе. Отметьте это на схеме.
3. Отметьте на схеме линии электропроводки, места монтажа осветительных приборов.

1. Определите количество планок-направляющих. Их крепят по периметру комнаты для создания основы каркаса. Сначала найдите периметр комнаты, затем разделите его на 3 м. Это стандартная длина одной направляющей. Полученное число округлите до целого в большую сторону.
2. Рассчитайте количество продольных рядов. Для этого длину помещения разделите на шаг установки. От полученного числа отнимите единицу. Результат округлите до целого в большую сторону. Аналогично подсчитайте число поперечных рядов.
3. Определите, сколько планок-профилей понадобится для одного ряда. Умножьте число рядов на полученную величину.
4. Рассчитайте количество подвесов, на которые закрепляются планки-профили. Используйте формулу: (М+1) х С + (С+1) х М. Здесь М — ряды продольных деталей и С — ряды поперечных.

Какие этапы работ включает в себя установка подвесного потолка из гипсокартона

Подвесной потолок с обшивкой измонтируют в домах и офисах. При устройстве подвесных потолков в сухих комнатах чаще всего используют(листы серого цвета с синей маркировкой), а в ванной и на кухне —.

Подвесные потолки бывают одно-, двух- или многоуровневыми. Одноуровневый потолок из гипсокартона можно смонтировать и своими руками, а двухуровневые, многоуровневые и криволинейные конструкции почти всегда требуют нестандартных решений. Для монтажа таких потолков лучше пригласитьс опытом монтажа именно сложных гипсокартонных потолков.

Как рассчитать необходимое количество материалов для подвесного потолка из гипсокартона

С помощью данного калькулятора Вы сможете рассчитать количество материалов, необходимых для устройства потолка из гипсокартона (ГКЛ). Кроме того, Вам будет предложена ориентировочная схема монтажа, благодаря которой Вы сможете свой потолок. Далее можно указать перечень рассчитываемых материалов.

Программа для расчета конструкций из гипсокартона

• Шаг 1 : постройте все необходимые конструкции в области для построения.
• Шаг 2 : укажите все параметры отделки поверхности.
• Шаг 3 : посмотрите результаты расчета.
• Шаг 4 : поблагодарите разработчиков, если Вам понравилась данная программа.

• Начать заново

1. Построить область {конструкции}

2. Добавить в область {конструкции}

Область для построения конструкций Данная область служит для построения конструкций и изменения их размеров. Для создания конструкций нажмите слева кнопку «Построить конструкцию» , выберите необходимый Вам режим построения и начните левой кнопкой мыши рисовать конструкцию в данной области, обозначенной пунктирной линией.

Ваш браузер не поддерживает рисование, а без этого калькулятор не будет работать. Пожалуйста, обновите свой браузер на более современный.

завершить построение {конструкции}

Рассчитать

Схема укладки

Нажав на соответствующие пункты, Вы можете отобразить или скрыть определенные элементы {конструкции} .

Осн. мат-л: слой 1Осн. мат-л: слой 2Каркас по периметруКаркас внутр (осн.профили)Каркас внутр (вспом.профили-1)Каркас внутр (вспом.профили-2)Подвесы каркасаСоединители профилейМежуровневые соединителиУтеплитель

Параметры используемых материалов

Параметры укладки (отделки {конструкции} )

• Способ укладки
• Направление укладки
• Начальная точка укладки
• Размер шва / нахлеста
• Кол-во слоев
• Кол-во продольных профилей на лист

Выберите способ укладки материала:

Дополнительные параметры:

Выберите направление укладки:

Выберите начальную точку укладки:

12слоя

234продольных профиля на лист

Параметры конструкций

• Тип конструкции
• Основа {конструкции}
• Способ изменения сторон и углов конструкций

Выберите конструкцию для расчета:

Выберите тип основания {конструкции} :

Выберите способ изменения сторон и углов конструкций:

Вернуться в «Область построения калькулятора»

Найти исполнителя на данные виды работ

Воспользовавшись сервисом, представленным далее, Вы можете найти исполнителя в своем городе или регионе на те виды работ, которые рассчитали с помощью данного калькулятора.

Подробное описание данного сервиса

Результаты расчета

Настройки отображения результатов расчета:

Сохранение результатов расчета:

Сохранить в Excel

Сохранить в PDF

Для просмотра результатов расчета необходимо построить одну или несколько конструкций и нажать на кнопку «Рассчитать».

Вернуться в «Область построения калькулятора»

Если Вам понравился данный калькулятор, Вы можете поблагодарить коллектив сайта и разработчиков следующими способами:

• рассказать своим друзьям о данной программе, нажав кнопку соответствующей соц. сети (см.).
• разместить ссылку на эту страницу с калькулятором на своем сайте или страничке в соц. сетях.
• поблагодарить материально.

Если Вы готовы поддержать наш проект материально, то мы Вам будем очень благодарны! Все средства пойдут на улучшение наших сервисов, а именно: на доработку существующих калькуляторов, разработку новых расчетов, а также на создание программного комплекса «Строительный калькулятор» для компьютеров, планшетов и мобильных устройств. Кроме того, планируется развивать такое направление как «Сервис сравнения цен на строительные материалы».Для материальной поддержки Вам нужно будет сделать 2 действия: Шаг 1 : введите любую суммуруб. Шаг 2 : выберите удобный Вам способ оплаты:

Вернуться в «Область построения калькулятора»

Сообщение пользователю

Пожалуйста, ожидайте результатов расчета.

Какие виды профилей используются для подвесного потолка из гипсокартона

Для гипсокартонных конструкций используются различные типы профилей, каждый из которых имеет свою функцию и технические характеристики. Основные виды профилей:

Направляющий профиль (ПН)

Это профиль с П-образным сечением, служащий для создания направляющих линий каркаса. Он монтируется к полу и потолку и выполняет функцию "рамы" для всей конструкции. Направляющий профиль имеет стандартные размеры:

• 50х40 мм,
• 65х40 мм,
• 75х40 мм,
• 100х40 мм.

Этот профиль используется для установки стоек, к которым затем крепится гипсокартон. Цена направляющего профиля для гипсокартона варьируется в зависимости от толщины металла и длины. Согласно ГОСТ 24045-2016, профиль должен соответствовать строгим требованиям по точности размеров и качеству оцинковки.

Стеновой профиль (ПС)

Стоечный или стеновой профиль используется для установки вертикальных элементов каркаса. Он фиксируется внутри направляющих профилей и обеспечивает жесткость конструкции. Размеры стенового профиля:

• 50х50 мм,
• 65х50 мм,
• 75х50 мм,
• 100х50 мм.

Профиль стеновой для гипсокартона отличается усиленной конструкцией, что позволяет выдерживать нагрузку от монтажа гипсокартонных листов. Стоимость профиля стенового для гипсокартона также зависит от размеров и толщины стали.

Потолочный профиль (ПП)

Потолочный профиль применяется для монтажа подвесных потолков. Он имеет меньшую высоту полки, что позволяет использовать его в условиях ограниченного пространства. Стандартные размеры потолочного профиля:

• 60х27 мм.

Этот профиль также может использоваться для крепления облицовочных панелей на стенах.

Угловой профиль

Угловой профиль применяется для защиты и усиления внешних углов гипсокартонных конструкций. Он изготавливается из перфорированной оцинкованной стали и обеспечивает прочность угловых стыков, предотвращая появление трещин и повреждений при эксплуатации.

Основные размеры профилей для гипсокартона

Вид профиля	Размеры (мм)	Толщина (мм)	Применение
Направляющий (ПН)	50x40, 65x40, 75x40, 100x40	0,4-1,0	Создание направляющих линий для стоек
Стеновой (ПС)	50x50, 65x50, 75x50, 100x50	0,4-1,0	Установка вертикальных элементов каркаса
Потолочный (ПП)	60x27	0,4-1,0	Монтаж подвесных потолков и облицовки стен
Угловой профиль	25x25, 35x35	0,4-0,6	Усиление и защита внешних углов конструкций

При выборе профиля важно учитывать параметры будущей конструкции. Например, для высоконагруженных стен лучше использовать профиль толщиной от 0,6 мм и выше, чтобы обеспечить достаточную жесткость. Для потолков или перегородок можно использовать профили меньшей толщины. Также нужно обращать внимание на качество оцинковки, так как коррозия может значительно сократить срок службы конструкции.

В заключение, правильный выбор и монтаж профилей для гипсокартона — это залог долговечности и прочности конструкции.

Как правильно подобрать подвесы для потолочного каркаса

Дома мы часто устанавливаем двух- и трехуровневые потолки. Это и красиво, и эстетично. Чтобы такая конструкция не упала нам на голову, потребуются прочные подвесы для ГКЛ .

Для монтажа каркаса понадобятся:

1. Потолочный профиль ;
2. Направляющий профиль ;
3. Подвес прямой для потолка;
4. Дюбели размером 6х60 мм;

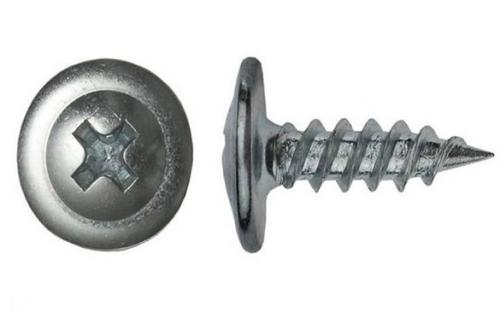

5. Саморезы длиной до 9 мм.

СОВЕТ! Чтобы получить идеально ровную поверхность, потолочные профили располагаем строго по уровню. После этого между ними натягиваем шнурок или нить. Они послужат в дальнейшем ориентиром для крепления оставшихся профилей.

Перед установкой гипсокартонных листов вначале рассчитаем, сколько нужно подвесов. Учтем, что обычный ГКЛ имеет размер 1200х2500 мм и весит около 21 кг.

Крепежи способны выдержать следующие уровни нагрузки:

• анкеры – до 26 кг;
• прямые подвесы – до 41 кг;
• виброподвесы – до 48 кг;
• нониус-подвесы – до 35 кг;
• двухуровневые соединители (или, как их еще называют, «бабочки») – до 38 кг.

Оптимальный шаг крепления подвесов для гипсокартона к потолку – 55-65 см друг от друга. При необходимости можем его увеличить до 90 см, но не больше.

Монтаж профилей для гипсокартона: пошаговая инструкция

Установить подвес потолочный для гипсокартона под силу даже начинающему мастеру. Работу выполняем в строгой последовательности:

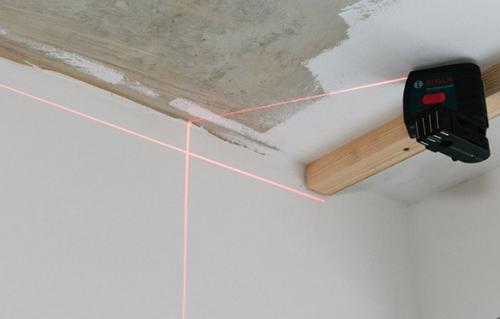

1. Размечаем потолок. Это позволит выполнить качественный монтаж конструкции без каких-либо перекосов;

2. Устанавливаем подвесы для потолочных профилей. Монтируем их. Профили направляющие крепим с помощью саморезов. Обязательно устанавливаем с каждой стороны несколько крепежных элементов;

3. Выравниваем конструкцию. Свободные концы подвесов загибаем под углом 90° C к рейкам. Для плотного соединения укрепляем их саморезами (по несколько штук с каждой стороны).

Советы опытных мастеров

1. Закрепить конструкцию потолочную под гипсокартон можем и оцинкованными крепежами. Они устойчивы к коррозии.
2. Обязательно определяем месторасположение светильников, настенных шкафов, элементов декора. Это позволит правильно спланировать форму конструкции и не повредить каркас. Переделывать работу не придется.

Выполнение работы с учетом вышеперечисленных правил позволит нам получить идеальную и надежную конструкцию.

Какие особенности конструкции подвесного потолка из гипсокартона для ванной или кухни

Гипсокартон в ванной? Да он ведь будет намокать, не выдержит нагрузки и быстро потеряет свою форму. Если вы думаете также, то поспешим рассказать о том, что монтаж гипсокартона в ванной — удачное и выгодное решение, которое под силу осуществить многим мастерам-отделочникам.

О простом гипсокартоне вы слышали, наверняка. А для ванной комнаты нужен влагостойкий, покрытый водоотталкивающей пленкой. Этот материал отличается даже по цвету, его выпускают в синей или зеленой цветовой гамме. Кроме того, в маркировке обязательно присутствует буква «В» (влагостойкий).

Использование гипсокартона в ванной имеет свои нюансы, которые мы постарались описать ниже:

- Перед монтажом материала необходимо позаботиться об искусственной вентиляции, которая позволит поддерживать оптимальный уровень влажности в помещении. Таким способом срок службы влагостойкого гипсокартона можно продлить на несколько лет.

- Если в ванной невозможно обустроить вентиляцию, и уровень влажности слишком высок, то вместо гипсокартона можно использовать гипсоволокно. Этот материал на основе гипса и прессованной бумаги пропитан гидрофобными компонентами, способен впитывать излишнюю влагу в помещении. По своим внешним свойствам гипсоволокно почти не отличается от гипсокартона, обладает высокой плотностью.

- Для выравнивания стен в ванной лучше использовать гипсокартон толщиной не менее 12 мм, для потолка – не менее 8-9 мм.

- Кстати, влагостойкий гипсокартон применяется не только в ванных комнатах, но и в помещении кухонь, а также санузлов. Ничто не мешает использовать его и в других комнатах, чтобы снизить ущерб от затопления.
