Проход дымохода через кровлю. Почему важно выводить дымоход правильно?
Узел прохода дымохода через кровлю многие решаются обустраивать самостоятельно. Это приводит к разным негативным последствиям. Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам. Их работа требует дополнительных затрат. Однако опытные строители выполнят свою работу хорошо. Желая сэкономить, нужно узнать все нюансы этого процесса.
Если вывести дымоход через крышу неправильно, в негерметичные стыки попадает влага. В результате намокают все материалы, из которых сделана кровля. В несущих конструкциях могут появляться грибок и плесень. Они разрушают перекрытия и утеплительные материалы. Микроклимат в доме может стать нездоровым. Чтобы продлить срок эксплуатации кровли, необходимо создавать герметичные стыки.
Следует отметить, что печные трубы создают из достаточно выносливых материалов. Они могут длительное время выдерживать перепады температуры. Но в случае постоянного контакта с влагой печные трубы могут разрушаться. Это происходит из-за постоянного присутствия влаги в переходе между внутренним и внешним пространством кровли. Напитавшись жидкостью, кирпичный, асбоцементный дымоход быстро разрушается. Материал будет сыпаться, появятся структурные изменения. В результате такая труба прослужит всего два-три сезона. Затем ее потребуется менять.
Проход трубы дымохода через кровлю, который был смонтирован неправильно, будет провоцировать и другие неприятности. Так, внутри такой дымоход станет быстро обрастать сажей. Чистить его потребуется часто.
В большинстве случаев кровля утепляется минеральной ватой. Этот материал крайне не переносит влаги. Он пропитывается ею. Из-за этого утеплитель перестает выполнять возложенные на него функции. Через намокший участок тепло из помещения будет быстро покидать помещение. В зимний период хозяева дома будут платить за энергоносители по этой причине гораздо больше денег. Теплопотери, которые будут приходиться на кровлю, будут значительными.
Чтобы восстановить функции утеплителя, потребуется его полностью менять. Это дополнительные затраты. Также потребуется менять деревянные элементы конструкции крыши. Из-за повышенной влажности они будут гнить и быстро разрушаться.

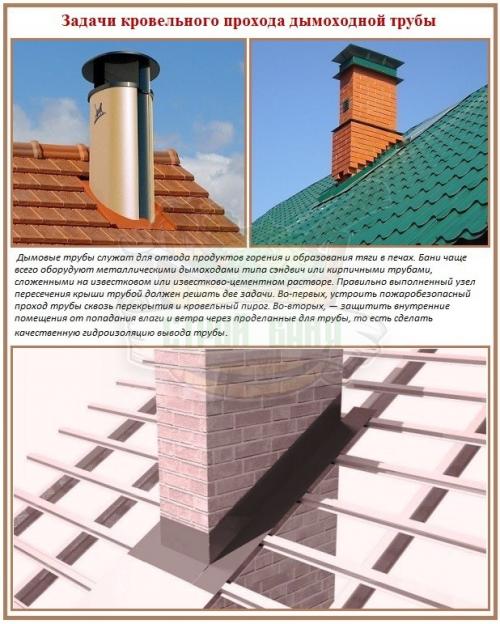

Узел прохода дымохода через кровлю должен быть полностью герметичным. В противном случае в зимний период или в сезон дождей влага будет просачиваться внутрь дома. Сначала образуется лужа на перекрытии чердака. Затем вода, по понятным причинам, будет проникать дальше, образуя некрасивые пятна на потолке. Поэтому к обустройству узла прохода трубы через перекрытия и кровлю следует подойти ответственно.
Проход дымохода через кровлю: почему важно выводить его правильно
Многие домовладельцы решают обустраивать проход дымохода через кровлю самостоятельно, но это может привести к негативным последствиям. Если вы не знаете тонкостей этого процесса, лучше обратиться к специалистам. Их работа может потребовать дополнительных затрат, но опытные строители выполнят свою работу на высоком уровне.
Если вывести дымоход через крышу неправильно, в негерметичные стыки может попадать влага. В результате, материалы, из которых сделана кровля, могут намокнуть, а в несущих конструкциях – появиться грибок и плесень. Они разрушают перекрытия и утеплительные материалы, создавая неблагоприятный микроклимат в доме.
Печные трубы созданы из достаточно выносливых материалов, которые могут выдерживать перепады температуры. Однако, в случае постоянного контакта с влагой, они могут разрушаться. Это происходит из-за постоянного присутствия влаги в переходе между внутренним и внешним пространством кровли. Напитавшись жидкостью, кирпичный, асбоцементный дымоход быстро разрушается, материал будет сыпаться, появятся структурные изменения. В результате, такая труба прослужит всего два-три сезона, а затем ее потребуется заменить.
Проход дымохода через кровлю, смонтированный неправильно, будет провоцировать и другие неприятности. Внутри такой дымоход будет быстро обрастать сажей, что потребует частой чистки.
Therefore, it is crucial to ensure that the chimney passage through the roof is done correctly to prevent water from seeping into the joints and causing damage to the roofing materials, structural elements, and the overall health of the building.
It is also important to note that the chimney pipes are designed to withstand temperature fluctuations, but prolonged exposure to moisture can cause them to deteriorate and eventually fail. This can lead to costly repairs and even safety hazards.
By hiring a professional to install the chimney passage, you can ensure that it is done correctly and safely, and that your home is protected from the potential risks associated with a poorly installed chimney passage.
Установка дымоходов через готовую кровлю. Что следует учитывать во время выбора дымохода
Как уже выше упоминалось, задача дымохода – безопасное отопление жилых помещений. Параметры трубы зависят от многих факторов, их необходимо принимать во внимание. В противном случае как бы дымоход ни монтировался, пользоваться печным отоплением будет невозможно, придется покупать новые сэндвич трубы и все переделывать. На что обращать внимание во время выбора конкретного дымохода?
Параметр
Краткое описание

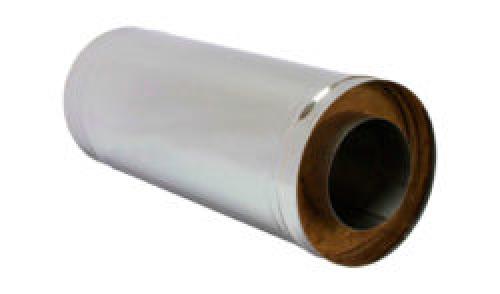

Качественные сэндвич трубы для дымоходов должны изготавливаться только из легированной жаропрочной и нержавеющей стали. Марка стали подбирается с учетом температуры газов, чем она выше, тем жароустойчивее должна быть сталь. Для температуры газов в пределах +1000°С используется сталь AISI 304, для дровяного котла (температура газов до +600°С) нужна сталь AISI321. Практический совет. Никогда не покупайте трубы, изготовленные из стали марок AISI 409 или AISI 430. Они не только боятся высокой температуры, но и очень быстро разъедаются кислотами. А в дыме есть довольно много химических элементов, которые при соединении с конденсатом образуют серную и соляную кислоты. Такие низкокачественные трубы реализуют контрафактные китайские компании и некоторые отечественные.
Тип котла

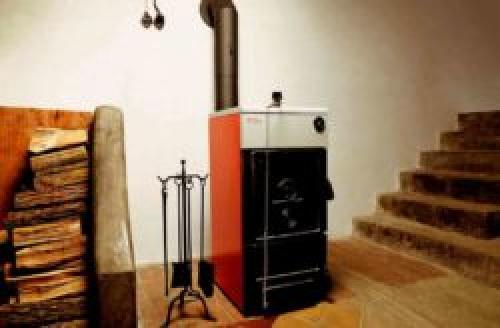

Отопительные котлы могут быть на дровах, угле или газе. От вида топлива зависит температура газов и концентрация кислот. Больше всего кислоты производит угольный котел, у него же и самая высокая температура газов. Для этого котла нужно подбирать сэндвич трубу из самой качественной легированной стали. Практический совет. Современные котлы имеют высокий КПД, это значит, что они отдают максимальное количество тепловой энергии теплоносителю. Как результата – температура газов относительно низкая, во всех современных котлах она не превышает +400–500°С. Главная проблема для труб – кислоты.
Материал теплоизоляции

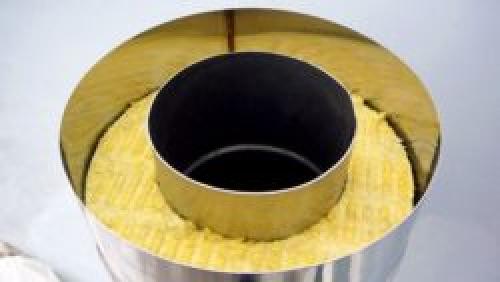

В качестве теплоизоляции используется прессованная минеральная вата. Толщина теплоизоляции в пределах 2–5 см, чем она толще, тем ниже температура нагрева внешней трубы. А это имеет большое значение во время обустройства проходов сквозь деревянные конструкции дома.
Проход дымохода через мягкую кровлю. Особенности проведения сэндвич дымохода
Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.
Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.
Проход через металлочерепицу
Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

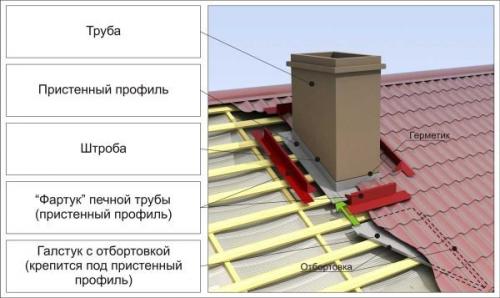

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru
Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com
Установка дымохода через профнастил
Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.
Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.
Комплектующие для проведения круглых труб Источник metalsteel.com.pl
Проход через ондулин
Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

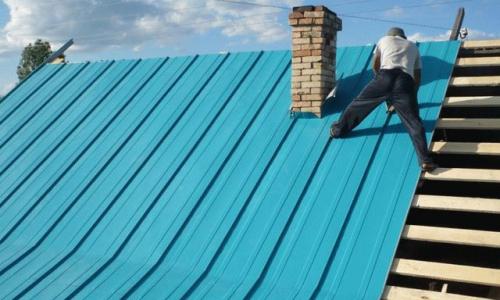

Проход дымохода через крышу из профнастила. Почему случаются протечки
Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.
В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:
Протекает вода . Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
Начинает гнить стропильная система . Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь . Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция . Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.
Проход дымохода через потолок. Проведение монтажных работ
Как смонтировать проход дымохода через деревянное перекрытие зависит от конструктивного исполнения узла и дымохода. Это касается как методики, так и мер по изоляции. Все мероприятие в любом случае начинается с подготовки технологического проема. Порядок действий здесь такой:
выявление центра по оси вертикального дымохода с помощью отвеса;
формирование сквозного отверстия с квадратным сечением по заранее вычисленным параметрам;
Обустройство надежного проема под потолочно-проходной узел Источник yandex.net
декорирование и укрепление стенок с кромками посредством, например, металлическим листом с оцинкованным покрытием.
Следующий шаг – установка потолочного проходного узла для дымохода. В случае с заводскими инструкциями или собираемыми на месте последовательность монтажных работ выглядит в общих чертах следующим образом:
Изоляция .
Здесь нужно укрыть термоизолятором стенки отверстия в потолке (оббить). Также защите подлежат участки, в которых короб контактирует элементами перекрытия. Здесь удобнее использовать негорючие материалы в листовом исполнении. Например, минерит, базальтовый картон с асбестом или фольгированным покрытием.
Монтаж .
В закрепленный узел помещается дымоходная труба. Фиксация канала осуществляется на саморезы через заранее высверленные отверстия в коробе. Здесь важно соблюдать строгую вертикальность изделий и зазор между ними порядка 5 мм по всему периметру. Для его заполнения может быть использован асбестовый шнур, который заранее наматывается на трубу.
Чердак.
После сборки проходного узла в бане через потолок с наружной части образуются пустоты. Они подлежат заполнению теплоизоляционными материалами.
Как правило, для этого применяются сыпучие варианты, например, керамзит. А вот традиционную минеральную вату применять не рекомендуется, так как ей при нагревании свойственно спекаться. В таком виде она уже не способна соответствовать заявленным характеристикам. Исключением является базальтовое волокно, которое может выдерживать нагревание до +800-+1000 градусов по Цельсию.
Вид проходного узла с дымоходом со стороны чердака Источник remontnik.ru Чем и как нужно изолировать трубу дымохода металлическую в бане
Стоит отметить, что использование сэндвич-трубы с собственной термозащитой и вторым металлическим кожухом не меняет ситуацию. Такие каналы снаружи нагреваются также до опасных температур, как изнутри. Такое решение было разработано только с целью положительного влияния на устойчивость тяги. Поэтому отступы соблюдаются по аналогии с одностенными дымоходами.
Сэндвич-труба для дымохода в разрезе Источник prokamin.in.ua
Рассмотрим алгоритм расчета проходного короба и расстояния лаг потолка для вывода дымохода. Например, имеется труба диаметром 120 мм и сэндвич с изолирующей прослойкой в 50 мм. Суммарно канал будет составлять 230 мм. По нормам допустимый отступ равен 380 мм, поэтому ориентироваться придется от него. С учетом того, что их нужно рассматривать с каждой из сторон в одной плоскости, в результате сторона квадратного проема должна быть минимум 2*380+120=880 мм.
На месте собираемый проход трубы через перекрытие монтировать лучше до декоративной обшивки потолка. Это не требование, но некоторые мастера рекомендуют поступать именно так с целью упрощения процесса. В остальном монтаж ППУ дымохода в бане происходит в обычной последовательности.
Проход дымохода через крышу из металлочерепицы. Варианты прохождения дымохода
Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.
При определении места прохождения дымохода руководствуются следующими соображениями:
прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
чем ближе труба к коньку, тем меньше конденсата в ней образуется.

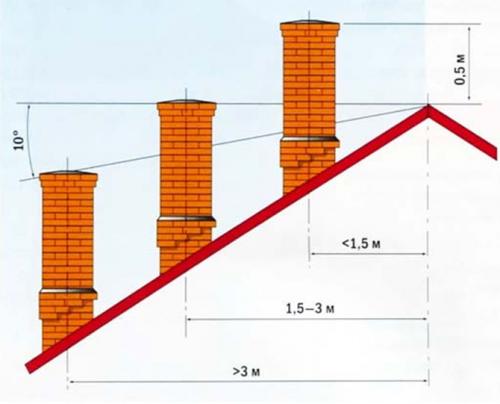

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:
для зоны в 1,5 метра от конька достаточно высоты в 50 см;
для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.
В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.
Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.
Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).
Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.
Проход дымохода через шиферную крышу. Проектирование и закрепление дымохода
Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.
В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.
Обычно трубу прямоугольной формы располагают вдоль направления ската:
В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:
Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
Шаг 2. По этой линии болгаркой проделывают штробу.
Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.
Проход кирпичной трубы через крышу. Особенности вывода дымохода через разные типы кровли
Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.
Металлочерепичное покрытие
Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.
Вывод квадратной или прямоугольной трубы

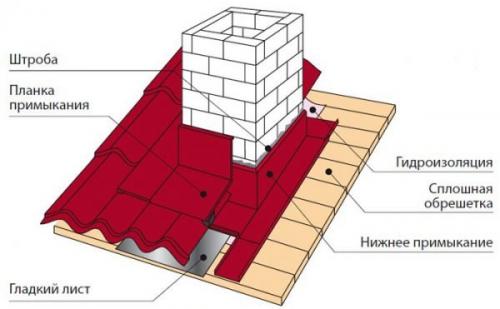

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.
Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.
Чтобы уменьшить вероятность затекания воды по стенке дымохода, можно сделать под планку углубление — штробу
Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.
Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

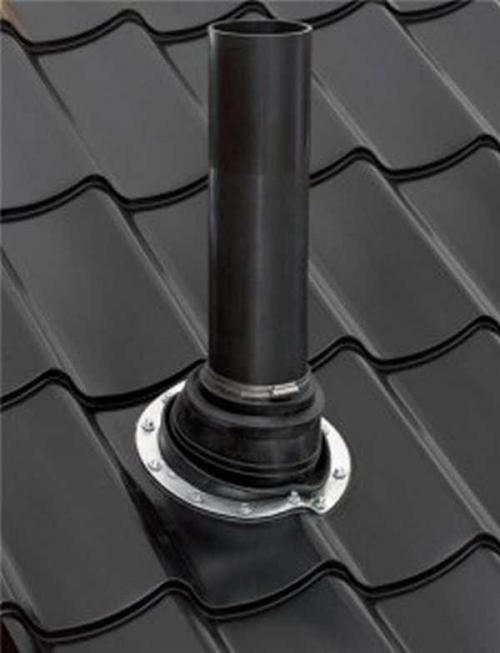

Проведение трубы круглого сечения
При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.
Для герметизации стыка круглой трубы и кровли используют специальные проходки
Кровля из профнастила
Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.
Проведение прямоугольной трубы
Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.
Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
Дымоход через крышу своими руками. Как правильно сделать проход трубы через крышу, в том числе этапы проведения работ
В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.
Проход дымохода через кровлю
Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования.
Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата.
Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:
если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.
Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши
Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк.
Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы.
Совет
Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.
Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы
Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.
Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант
Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.
Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.
В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:
Справа и слева от трубы устанавливаются дополнительные стропила.
