Винтовая металлическая лестница своими руками. Ширина ступеней

01.03.2023 в 05:36
Содержание
  1. Винтовая металлическая лестница своими руками. Ширина ступеней
  2. Деревянная винтовая лестница своими руками. Как сделать винтовую лестницу своими руками
  3. Винтовая лестница своими руками чертежи. Металлическая винтовая лестница своими руками: чертежи, расчеты и этапы монтажа
  4. Винтовая лестница своими руками пошагово. Материал, из которого можно сделать
  5. Винтовая лестница уличная. По конструкции
  6. Простая винтовая лестница своими руками. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж
  7. Полувинтовая лестница своими руками. Полувинтовая лестница: необходимые замеры и процесс строительства

Винтовая металлическая лестница своими руками. Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

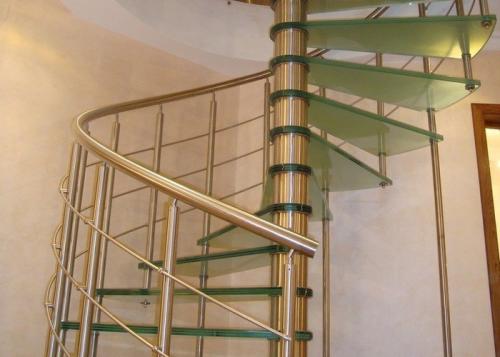

Винтовая металлическая лестница своими руками. Ширина ступеней

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Деревянная винтовая лестница своими руками. Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Винтовая лестница своими руками чертежи. Металлическая винтовая лестница своими руками: чертежи, расчеты и этапы монтажа

Винтовая металлическая лестница

Особенности винтовых металлических лестниц

Конструкция металлической винтовой лестницы построена вокруг столба, расположенного в центре. Используется как опора для ступенек. Но тип крепления другой. Различают следующие варианты крепления:

  1. На болтах и ​​втулках. Первые монтируются между ступенями и внешней балкой, поэтому соединяются между собой. С другой стороны, нужно установить стойки перил. Что касается использования гильз, то они представлены цилиндрическими участками трубы с диаметром больше диаметра опоры. Они позволяют закрепить ступеньки непосредственно на опоре на соответствующем уровне.

Предъявляемые требования

Все требования к винтовой лестнице следующие:

  1. Размеры проступи и подступенка могут варьироваться, но не превышать 60-65 см;

Преимущества металлических винтовых лестниц

При выборе между обычной маршевой лестницей и винтовой лестницей многие отдают предпочтение последней. Это связано с его преимуществами. Он позволяет сэкономить место в комнате, что для многих до сих пор актуально. Вся конструкция выровнена вокруг центральной колонны. Винтовую лестницу сделать своими руками намного проще, чем маршевую. К тому же такая конструкция выглядит оригинально и эффектно.

Основные виды

Изготовление металлических лестниц возможно с использованием различных методов обработки и материалов. По этой причине существует четыре основных типа:

  1. Кованые. Они изготовлены из стали с элементами художественной ковки.

Литые и кованые варианты лестниц привлекают необычным дизайнерским исполнением и респектабельным внешним видом. Поэтому они довольно дорогие. Сварные конструкции привлекают тем, что их легко изготовить самостоятельно.

Примечание! Часто изготовление металлических лестниц связано с использованием металла для создания несущего каркаса. А для облицовки используются такие материалы, как дерево или камень

Но можно использовать и другие отделочные материалы.

Советы по выбору

В небольшом и узком пространстве можно устанавливать только винтовые конструкции

Несмотря на это обстоятельство, важно обращать внимание на требования практичности и безопасности. Лестничный марш должен иметь достаточную ширину как для перемещения, так и для перевозки крупногабаритных предметов. Если лестница имеет диаметр менее 100 см, она не будет соответствовать этим параметрам

Это связано с тем, что шестерня окажется меньше полуметра

Если лестница имеет диаметр менее 100 см, она не будет соответствовать этим параметрам. Это связано с тем, что шестерня окажется меньше полуметра.

важно правильно выбрать угол наклона. Металлическая лестница на второй этаж не может иметь угол наклона более 45 градусов

В противном случае получится неудобная и небезопасная конструкция. Перила потребуется установить, если ступеньки крепятся широкой стороной к стене. В противном случае не только пожилые люди, но и маленькие дети будут испытывать дискомфорт при подъеме по лестнице.

Опора не должна выступать из перегородок из гипсокартона. Опора должна быть прочной. Ступени также отделаны декоративными материалами, которые не должны быть скользкими. Но можно установить и гофрированные накладки.

Как изготовить винтовую лестницу самостоятельно

С металлом работать сложнее, чем с деревом. Вам понадобится не только специализированное оборудование, но и некоторый опыт. Сделать винтовую лестницу из металла возможно, если есть опыт сварки.

В первую очередь важно произвести необходимые расчеты и выполнить по ним чертежи. Важно указать точное расстояние, которое должно быть между ступенями

необходимо определиться с их количеством и вариантом застежек. Выберите подходящую форму протектора. Легче использовать монтаж на болтах. Металлическая винтовая лестница своими руками изготавливается следующим образом:

  1. Трубы большого диаметра разрезаются на равные отрезки. Они должны соответствовать высоте ступеньки или высоте подступенка.

Винтовая лестница своими руками пошагово. Материал, из которого можно сделать


При изготовлении лестниц используются разные фактуры и материалы. В зависимости от предполагаемого проекта, можно создать своими руками настоящий шедевр. Каждый хочет установить в своем доме оригинальную лестницу. Видоизменить подсмотренный у других вариант, можно с помощью отделки оригинальными элементами декора. Используя качественные материалы и соблюдая нужные пропорции, возвести надежную лестницу винтового типа под силу каждому — кто умеет держать в руках инструмент и немного разбирается в черчении. Чтобы не уходить от темы, предлагаем вам познакомиться с материалами, из которых выстраивают лестницы:

  • ценные породы дерева;
  • металлоконструкции;
  • бетонные основы;
  • натуральный камень;
  • стекло или керамика.

От выбранного для ступеней и ограждений материала зависит завершенный вид конструкции. Следуя традициям, вовсе не обязательно выполнять лестницу из дерева. В современном интерьере превосходно будут смотреться варианты из металла и натурального камня. Последнее время наблюдается тенденция возведения монолитных конструкций из бетона. Очень хороших результатов можно добиться благодаря комбинированию разных материалов.

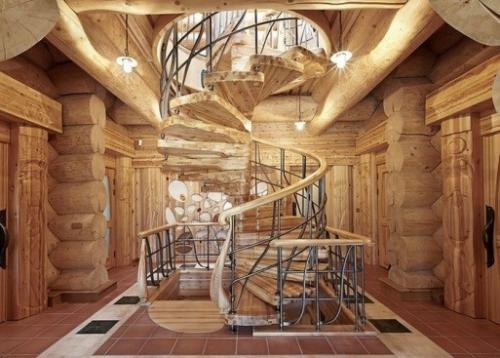

С деревянными ступенями очень гармонично сочетаются металлические элементы.Винтовая металлическая лестница своими руками. Ширина ступеней 01

За счет комбинирования, экономя на дорогостоящих материалах, можно создавать уникальные дизайны. Не менее популярны стеклянно-металлические винтовые лесенки.Винтовая металлическая лестница своими руками. Ширина ступеней 02

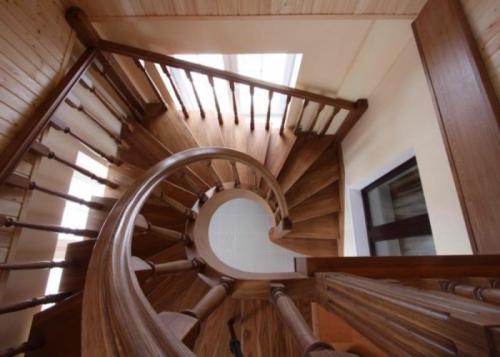

При выборе материала для будущей лестницы следует учитывать динамику общего стиля жилища. Используя наиболее распространенный материал, натуральную древесину для лестниц, можно получить не выходящую из моды прочную конструкцию.Винтовая металлическая лестница своими руками. Ширина ступеней 03

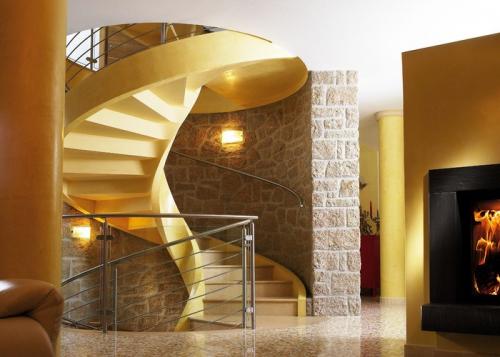

Созвучно с современным интерьером смотрятся винтовые лестницы из натурального полированного камня. Чаще из камня делают только лишь ступени, а каркас из металла.

Полностью каменные конструкции прочные, но очень громоздкие.

Винтовая металлическая лестница своими руками. Ширина ступеней 04

На примере межэтажных лестниц в высотках общего проживания. Умельцы возводят в своих домах монолитные лестницы из бетона. Конечный результат радует самыми невообразимыми вариантами.Винтовая металлическая лестница своими руками. Ширина ступеней 05

Источник: https://detali-interera.ru-land.com/novosti/vintovaya-lestnica-izgotovlenie-svoimi-rukami-tochnyy-raschet-akkuratnyy-montazh

Винтовая лестница уличная. По конструкции

Для постоянного использования уличный вариант должен отвечать требованиям безопасности. Так, рекомендуется оборудовать ступени антискользящим покрытием, выполнить ограждение в виде парапета, перил, поручней. Изделия должны хорошо выдерживать нагрузку, воздействие осадков, перепады температуры и быть удобными в эксплуатации.

Прямая

Наиболее актуальным типом уличной конструкции является прямая маршевая лестница. В зависимости от высоты подъема данную модель комплектуют нужным количеством ступеней и промежуточными площадками, если дом высокой этажности.

Маршевые прямые переходы обладают важными преимуществами:

  • простые и недорогие в изготовлении и монтаже;
  • комфортные для постоянного использования;
  • прочные, отвечают требованиям безопасности;
  • могут быть изготовлены из разных материалов;
  • способ установки маршей – на стены, опоры, основание.

Маршевую лестницу можно использовать на улице для подъема на крыльцо, второй этаж, мансарду. Прямая модель лучше всего для этого подходит, если свободная площадь двора не ограничена. Для простых построек выбирают несложные лестницы, соответствующие архитектуре дома. Элитные коттеджи украшают дизайнерскими изделиями с красивым декором, сложной конфигурацией.

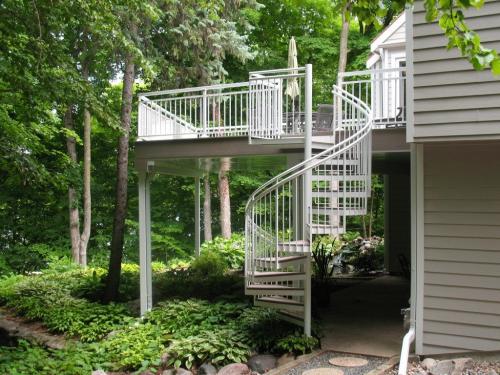

Винтовая

Наружные винтовые сооружения гармонично сочетаются с разными стилями, поэтому их использование остается актуальным, несмотря на то, что изделия проигрывают прямым маршевым переходам по удобству эксплуатации. Спиралеобразные экземпляры очень красиво смотрятся в архитектуре загородных домов, элитных коттеджей и небольших домовладений.

Достоинства винтовых уличных моделей:

  • компактные габариты, визуальный эффект невесомости;
  • сочетаемость с различными дизайнерскими решениями;
  • экономия свободного пространства двора, малый вес;
  • приемлемые затраты на изготовление, декор, установку;
  • использование разных материалов – дерево, камень, металл.

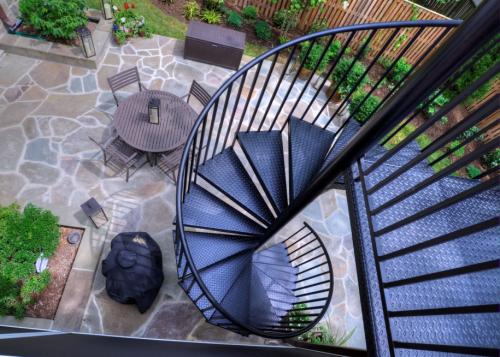

Винтовая лестница уличная. По конструкции

Ступени винтовых изделий выполнены по спирали вокруг центральной опоры, что придает готовой конструкции изящность линий и эстетическую привлекательность. Идеально, если винтовое сооружение используется в качестве дополнительной лестницы, а основным является наружный или внутренний межэтажный переход.

Дом, возле входа которого установлена винтовая лестница, обязательно привлекает внимание окружающих.

Винтовая лестница уличная. По конструкции

Простая винтовая лестница своими руками. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж

Винтовая лестница на второй этаж – одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и  расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

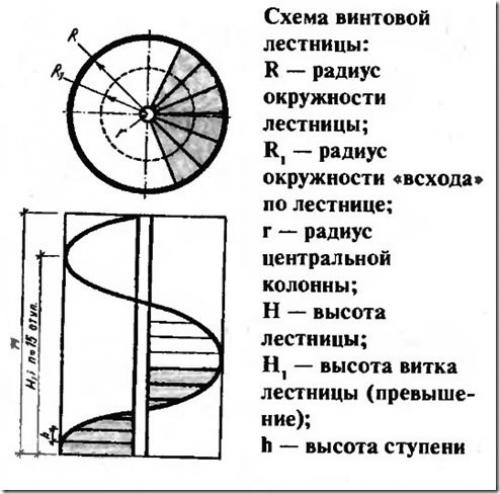

Чертежи и размеры лестничных маршей

  • Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (hп);
  • Н1– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

    Важно: Н1не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

  • h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
  • h1– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h1= 60..65 см            (1)

  • R – внешний радиус лестничного марша;
  • R1– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;Винтовая металлическая лестница своими руками. Ширина ступеней 08
  • r – радиус внутренней опоры;
  • ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м,   R = 1,2 м,  ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h,  3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (Lо) по основной линии подъема рассчитывается следующим образом:

Lо = 4/3πR, подставив в формулу значение R = 1,2м, получаем

Lо = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив Lона количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h1 = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

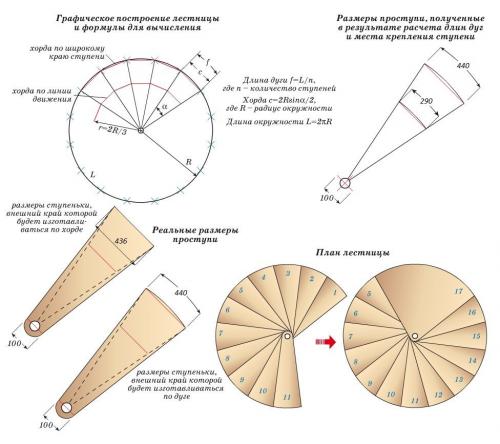

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h1внутр = 10см

h1внеш = Lв/  n, где

Lв= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h1внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Винтовая металлическая лестница своими руками. Ширина ступеней 09

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Полувинтовая лестница своими руками. Полувинтовая лестница: необходимые замеры и процесс строительства

В последнее время жители частных домов все чаще и чаще сооружают в своих жилищах лестницы. Одни из самых востребованных — это винтовые виды, они станут отличным решением в дизайне и прослужат длительный срок. В этой статье мы расскажем, как изготавливается полувинтовая лестница своими руками.

Полувинтовая лестница своими руками. Полувинтовая лестница: необходимые замеры и процесс строительстваФото внешнего вида полувинтовой лестницы

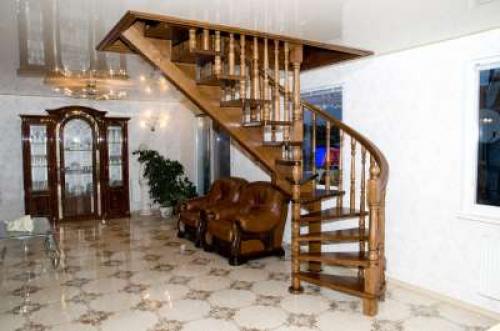

Знакомство с полувинтовой лестницей

В небольших деревянных домах к ним есть множество требований, во-первых, площадь проекции на пол должна быть минимальной, во-вторых, она должна быть удобной для перемещения, в-третьих, не загромождать пространство, в-четвертых, быть украшением дома.

Полувинтовая лестница своими руками. Полувинтовая лестница: необходимые замеры и процесс строительстваДом, имеющий лестницу на второй этаж

Полувинтовые лестницы имеют массу достоинств:

  • занимают меньше места в помещении, нежели подобные конструкции с прямым маршем;
  • дают возможность сделать вход в том месте, в котором это желаемо и необходимо (например, напротив входа в комнату, чтобы было легко и удобно подняться);
  • можно выбрать любую желаемую высоту подъема даже в маленьком помещении;
  • ступени очень удобны и вполне безопасны;
  • демократичная цена;
  • конструкция разработана таким образом, что все ступени имеют малую степень свободы, а это предотвращает деформацию и расшатывание.
  • Высота от пола первого этажа. Это расстояние с учетом ламината или паркета. Если на момент проектирования лестницы финишное покрытие не установлено, необходимо прикинуть, как поднимутся уровни на этажах.

Необходимые замеры

Расчет ступеней лестницы можно произвести самостоятельно.

Высота должна измеряться по углам. В случае если уровни различаются, то выбор делается в пользу наибольшей. Затем ступени подгоняются по уровню.

Совет. Если несущие части лестницы из дерева, то устанавливать ее необходимо на чистовой пол, так будет наиболее качественно смотреться интерьер.

  • Толщина перекрытия между этажами. Измеряется высота от пола до потолка первого этажа, при этом обязательно учитывается подшивка потолка первого и пола второго этажа. При расчетах важен и тот факт, с какого материала сделано покрытие;
  • План помещения первого этажа. План необходимо выполнить с учетом размеров этажа, также указать направление подъема. При этом нужно знать хотя бы примерное место, где будет начинаться вход на лестницу.

Совет. Если данная конструкция одной стороной или даже несколькими примыкает к стенам, на которых есть окна, двери или выступы, нужно все это изобразить на плане. При этом указываются все габариты и размеры, а также привязки к углам комнаты или сторонам проема.

Полувинтовые лестницы на второй этаж необходимо строить правильно, не упуская ни одного из выше приведенных моментов.

Важные тезисы

  1. Человек, поднимаясь по лестнице, тратит намного больше энергии, чем при обычном движении. Считается, что лестница удобна и безопасна, если высота подступенка умноженная на два и сложенная с проступью, равняется среднему шагу. Длина шага в среднем составляет 620 миллиметров;
  2. Высота и ширина ступени лестницы должны обеспечивать полноценную опору для стопы. Рекомендованная высота подступенка – 150 миллиметров. Ширина проступи должна составлять 300 миллиметров. Если ширину значительно увеличить, то можно сбиться с шага, если же уменьшить, то это затруднит спуск;
  3. Наиболее удобны для подъема те углы, что находятся в диапазоне от двадцати трех до тридцати семи градусов. Также следует помнить, что чем круче лестница, тем меньше места нужно для установки. И, естественно, если она пологая, места ей нужно гораздо больше;
  4. Очень важным параметром считается лестничный просвет. Нормальное расстояние между первой ступенью и потолком составляет около двух метров. Этот размер сохраняется на протяжении всего подъема. Соблюдение этого пункта позволит избежать дискомфорта людям высокого роста;
  5. Нужно обеспечить правильный теплообмен и воздухообмен. Установка допустима при условии постоянного отопления первого и второго этажа;
  6. Ширина лестничного марша должна быть по размеру такой же или больше ширины выхода на лестничную клетку.
