Винтовые лестницы из металла. Виды металлических лестниц

Винтовые лестницы из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь – более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Металлическая винтовая лестница чертеж. Схемы, расчеты и чертежи

Самый важный этап в изготовлении винтовой лестницы своими руками — это расчет ее размеров и составление чертежей. От того, насколько правильно будут сделана схема, зависит внешний вид, надежность и долговечность готовой конструкции.

Чтобы выполнить расчеты, нужно знать главные детали винтовой лестницы.

Она состоит из:

1. Ось. Это центральный несущий столб, к которому крепятся ступени винтовой лестницы. На нее оказывается основная нагрузка, поэтому эту часть делают достаточно толстой, из качественного материала.
2. Ступени. Прикрепляются к винтовому столбу. Состоят из основной части (проступи) и подступенка, который соединяет соседние элементы друг с другом. В некоторых проектах подступенок отсутствует.
3. Балясины. К этим элементам крепятся перила. В винтовых лестницах балясины объединяют ступени в единую конструкцию.
4. Поручень. Крепится сверху на балясины. Форма парил должна поставить форме винтовкой лестницы.
5. Плинтус. Используют не всегда. Элемент представляет собой широкую полосу, повторяющую изгиб лестницы. Крепят эту деталь к ступеням и основанию балясин. Такое дополнение повышает прочность конструкции.

Иногда с к внешнему торцу ступеней крепят широкую деревянную планку, повторяющую изгиб лестницы. Она может быть основанием балясин или полностью заменять перила.

Чтобы сделать схему винтовой лестницы, можно воспользоваться онлайн-калькулятором или обратиться в фирму, занимающуюся расчетами и чертежами. Во втором случае не понадобится даже снимать замеры, так как специалисты обычно работают с выездом на дом.

Конечно, можно сделать чертеж самостоятельно. Важно учитывать рекомендации, общие для таких сооружений:

1. Чтобы по ступенькам было удобно подниматься, но конструкция оставалась достаточно компактной, ее ширину делают в пределах 70-100 см.
2. Оптимальный наклон для винтового подъема — 45 градусов. Более крутая лестница небезопасна. Меньший угол удобен, но занимает большую площадь.
3. В один виток лестницы вмещается 11-12 ступеней.
4. Высота межэтажных витков рассчитывается с учетом роста наиболее высокого жителя дома + 10-20 см. В противном случае человеку придется нагибаться при подъеме, что снизит безопасность и удобство.
5. Чтобы лестничная винтовая система получилась надежной, толщина металлической опорный оси должна быть не меньше 5 см, а диаметр опоры из других материалов — от 15 см.
6. Для винтовых изделий наиболее удобным размером для подъема ступеней считается 15-20 градусов.

Чтобы нанести на бумагу чертеж и выяснить размеры основных элементов винтового сооружения, производят ряд расчетов. Сначала узнают общий диаметр винтового подъема, прибавив к удвоенной ширине проема диаметр центральной оси. Полученный круг переносят на бумагу в масштабе 1:10.

Внутри этого круга рисуют еще одну окружность, обозначающую траекторию перемещения человека. Для выяснения ее радиуса делят пополам сумму радиуса осевого столба и ширины подъема.

Чтобы вычислить количество ступенек в полном витке, необходимо умножить на 2 и на число π (3,14) радиус окружности траектории перемещения человека. Результат делят на среднюю ширину ступени (обычно 25 см). Если число получилось не целое, то его округляют в большую сторону.

Чтобы вычислить общее количество ступеней, высоту винтового пролета от пола первого этажа до пола второго поделить на высоту одной ступени.

Чтобы вычислить количество оборотов винтовой постройки, общее количество ступенек делят на число ступеней в одном обороте.

Винтовая лестница уличная. Разновидности уличных лестниц

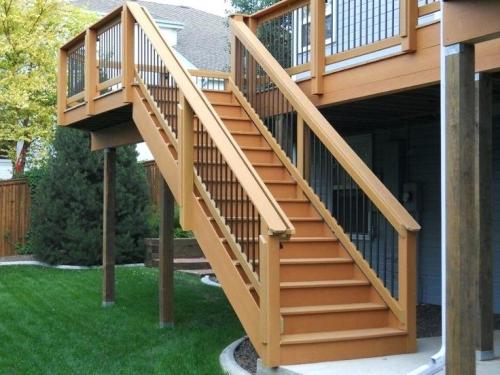

Изделия отличаются по количеству ступеней, типу монтажа, исполнению, открывая перед домовладельцами богатый выбор красивых и функциональных лестниц. Самый распространенный тип конструкции снаружи – крыльцо, имеющееся практически в каждом доме. Без ступеней подняться к входной двери было бы затруднительно. Уличное сооружение в частном доме может служить единственным вариантом подъема на верхний ярус или дублировать внутреннюю лестницу.

В зависимости от назначения выделяют несколько типов лестниц, обустраиваемых снаружи:

• Межэтажная конструкция, связывающая два и более уровня строения.

• Лестница на чердак, мансардное помещение, прогулочную террасу.

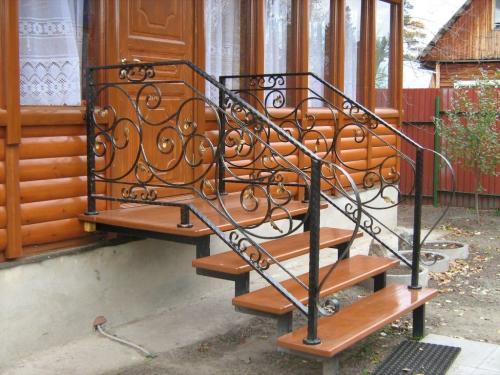

• Крыльцо – атрибут частного дома с высоким фундаментом, цоколем.

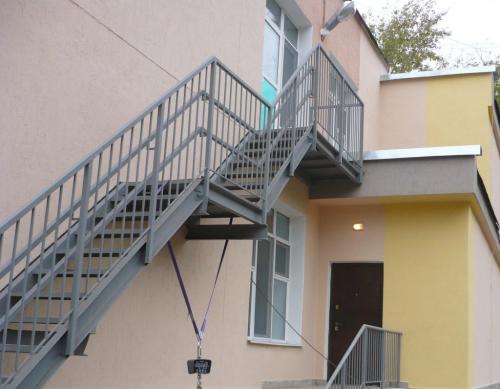

• Пожарная или эвакуационная лестница – экстренный запасной выход.

Форма уличных конструкций может быть любой, отделка зависит от назначения модели. Оборудование запасного выхода обязательное для домов этажностью более двух ярусов. Пожарная (эвакуационная) лестница или стремянка может располагаться позади дома, быть неприметной, исключительно функциональной. На ее строительство не требуются значительные затраты.

По конструкции

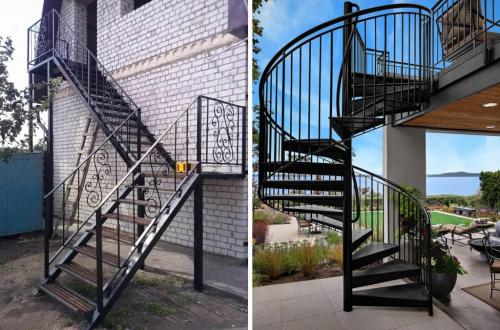

По конструктивным особенностям различают маршевые (прямые, Г-образные, П-образные) лестницы и винтовые уличные модели. Небольшие крылечки, переходы на второй ярус или мансарду выполняют по типу маршевых пролетов. Винтовые же изделия уместно использовать в ограниченном пространстве или в качестве вспомогательных сооружений, поскольку ежедневный подъем по крутым ступеньками будет затруднительным для домочадцев.

Маршевые пролеты более прочные, надежные и функциональные, а винтовые изделия органично вписываются в любой архитектурный стиль и отнимают немного места.

По типу конструкции лестницы также бывают:

• С тетивой  – выполняет роль несущего элемента, имеет пазы для монтажа ступеней.

• На косоурах – ступени зафиксированы на одной или двух несущих балках, торцы остаются открытыми.

• Без несущей балки – лестницы крепятся непосредственно к стенам дома, дачи.

• Монолитная уличная конструкция – цельное исполнение лестницы делает ее эксплуатацию комфортной и безопасной.
