Лестница из металла своими руками: а нужна ли она вообще?

Лестница из металла своими руками: а нужна ли она вообще?

Говоря о металлических лестницах, можно подразумевать два вида конструкций: полностью выполненные из металла и лестницы на металлических каркасах. И те, и другие можно сделать своими силами. В чем же разница и как выбрать оптимальный вариант? Как сварить лестницу и что для этого нужно?

Лестницы на металлокаркасах — превосходное интерьерное решение. Они имеют современный вид, смотрятся очень стильно, достаточно прочны и надежны, однако чаще стоят дороже по сравнению с классическими деревянными. Из металла у таких лестниц сделан лишь каркас — тетивы или косоуры. Поручень ограждения и ступени выполняются из дерева, а вертикальные опоры ограждения (балюстрада) — по желанию, они могут быть как деревянные, так и металлические.

Металлический каркас для интерьерной лестницы.

Но более подробно мы остановимся на том, как самому сварить лестницу полностью из металла. Такие лестницы можно использовать в качестве интерьерных, но очень важно понимать, что металл — материал «холодный», в отличие от дерева он привнесет в дом, скорее, некое равнодушие и отстраненность, мало помогая создавать уют. Имейте это в виду, если собираетесь сделать металлическую лестницу для подъема на второй этаж в жилом пространстве.

Другое дело — уличные лестницы из металла. Они выглядят по-настоящему эффектно. Но самое главное не в этом — никакой другой тип лестниц просто не подходит для уличного использования, поскольку только сталь способна на протяжении долгих десятилетий противостоять неблагоприятным условиям окружающей среды — дождю, снегу, низким температурам и др. Сварить металлическую лестницу для улицы можно и в домашних условиях, при этом вы получите в меру дорогую и достаточно надежную конструкцию.

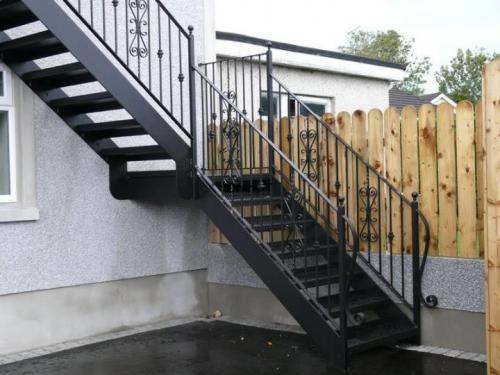

Уличная лестница из металла.

Наконец, еще одно преимущество лестниц из металла — высочайшая прочность, не идущая в сравнение даже с высококачественными деревянными лестницами.

Итак, делаем уличную лестницу из металла своими руками!

Подготовка косоуров начинается с выбора профиля, самый распространенный это швеллер или двутавр, но это не весь перечень доступных конфигураций, на рисунке ниже предоставлены различные варианты.

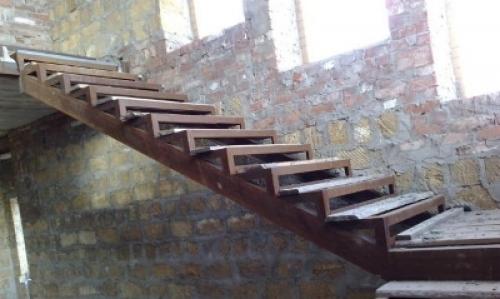

Лестница из уголка чертеж. Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I.     Основные требования:

• Ширина лестницы в пределах 800÷100мм.
• Ступени лестницы должны быть хорошо видны в любое время суток.
• Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
• Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
• Уклон лестницы зависит от места установки:

1. не больше 38° – жилых помещений.
2. не болеше 45° – для квартирных.
3. 63÷74° – для чердачных лестниц.

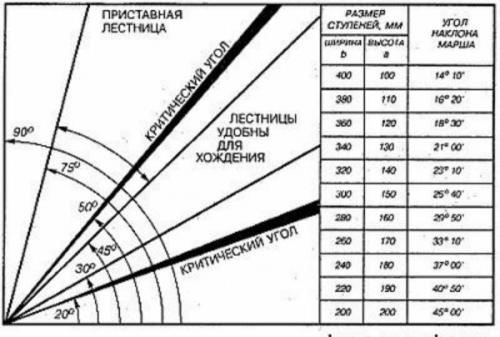

Расчет угла лестницы

• Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
• Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
• Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II.     Определится с местом установки

III.     Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м ²

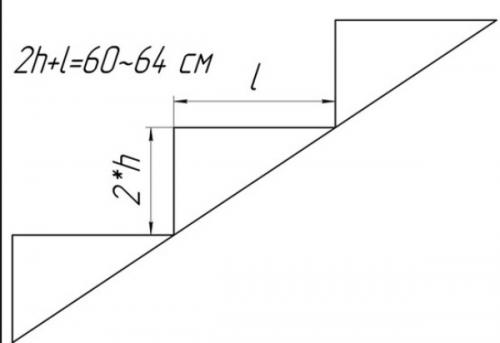

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

• Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
• Количество ступеней: 2850/190=15 шт.
• Проверяем соотношение: 2*190+260=640 мм.
• Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

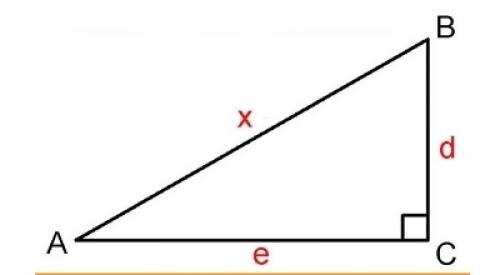

АВ²=е²+в²=x²; АВ=3900²+2850²=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

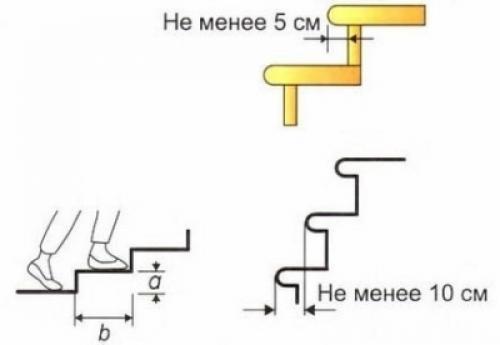

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

Удлинение ступеньки

IV.     Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

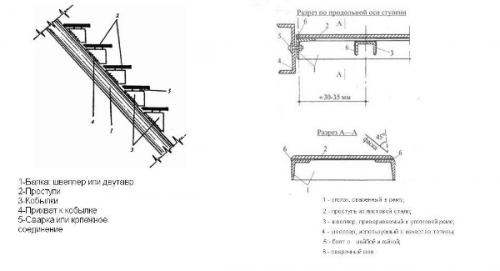

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I.     Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II.     Заготовки:

• Уголки 45 х 45 мм.
• Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III.     Инструменты и средства защиты:

• Сварочный аппарат, электроды.
• Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
• Грунтовка и краска.
• Болты и гайки, сварочный шов.
• Диски отрезные.
• Диски шлифовальные.
• Рулетка и разметочный карандаш.
• Стеллаж.

Выполнение работ

I.          Из имеющихся заготовок уголков изготовить уголки необходимых размеров и с помощью сварки соединить в Г форму в правом и левом варианте. В процессе работы все острые углы должны быть отшлифованы. Следить за качеством выполнения шва.

II.          Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III.          Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

IV.          Затем произвести установку балки, верхнюю часть установить анкерными болтами к стене, а нижнюю привариить к металлической площадке.

V.          Согласно нанесенной разметке осуществить приварку ступеней: кобылок и опорных узлов, изготовленных из уголков.

Приставная лестница из металла своими руками. Лестница из профильной трубы своими руками

Лестница из профильной трубы широко используется во многих хозяйствах или своих домах. Ранее использовали металлические конструкции. При этом, считалось что чем массивнее металл, тем его прочность была выше. Но, при сборке лишний вес мог оказать очень плохое влияние.

Теперь увесистые и угловатые постройки заменили изящные конструкции из профтруб, которые ко всему, стоили дешевле и демонстрировали высокий уровень прочности.

Если купить данное изделие в строительном магазине, то это выйдет довольно дорого. А если сделать лестницу из профильной трубы своими руками, то можно значительно сэкономить.

Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

Совет! Специалисты рекомендуют брать для работы трубы квадратного сечения 40х60 мм. Эти размеры считаются наиболее приемлемыми. Если для изготовления взять меньшие габариты, то профтруба подобно уголку, просто пострадает от деформации. А когда для работы используется изделие большого сечения, то лестница из профильной трубы выйдет слишком громоздкой, и ко всему будет иметь не презентабельный вид.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется . Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью.

Также, если сделать лестницу из профильной трубы из толстостенного сортамента, то на фундамент и опоры будет создаваться дополнительная нагрузка. Поэтому, решая, какой взять материал для работы, необходимо учесть, что оптимальным будет сечение от 5 до 7 мм.

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

• возможность сделать любой тип лестничного подъема с различными углами поворота;
• профиль приемлет различные комбинации с другими материалами;
• длительное время использования конструкции;
• скорость сборки, на длительность которой не влияет уровень сложности каркаса;
• крепиться такая лестница в доме может на любом этапе строительных работ;
• доступная цена;
• возможность делать все своими силами.

Подготовительные работы

Перед тем, как сделать конструкцию из профильной трубы, необходимо провести тщательные расчеты и выполнить чертеж на бумаге. Расчет лестничной постройки, сооружаемой из профтрубы, даст возможность определить количество материалов.

Смотреть

Выполненный расчет и схема должны производиться обязательно. Они все раскладывают «по своим местам», и помогут убрать все неточности еще на этапе проектирования. При помощи расчета можно точно высчитать материалы не только на несущие элементы, но и на основания для ступенек.

Помимо этого, придется подготовить инструмент. Его для данной работы понадобиться не очень много, это:

• сварочник;
• болгарка;
• перфоратор и комплект сверл;
• молоток;
• рулетка;
• маркеры.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет  разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки  выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Какие виды конструкций можно делать самостоятельно

Самодельная лестница, сконструированная из профильного трубопроката, может быть следующих видов.

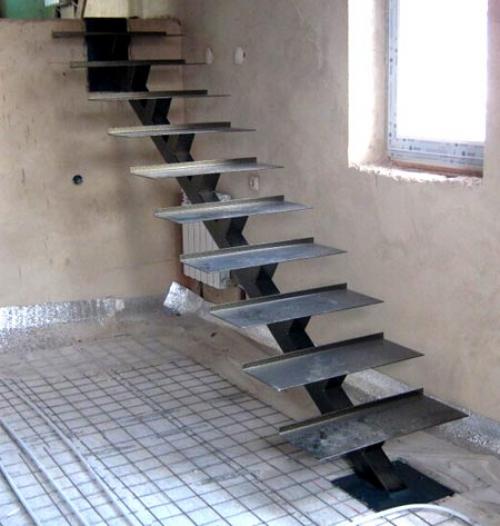

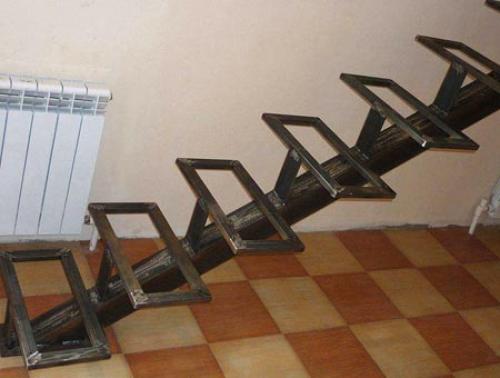

Чертеж металлической лестницы с площадкой. Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницыБлагодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Лестница из профильной трубы. Выбор профиля и его возможности

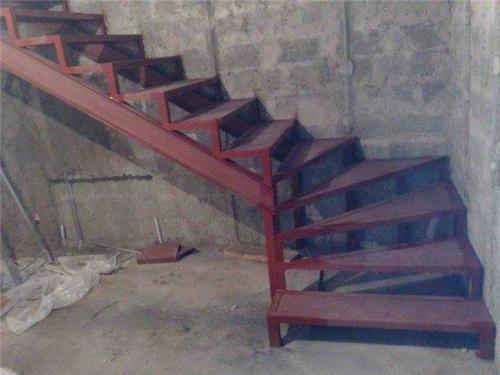

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К сведению! Металлическая труба квадратного сечения 40х60 мм считается оптимальной для такого вида изделий. Меньшие сечение ведут себя также как и уголки, способны деформироваться, большие, слишком массивные, и не имеют «товарного» вида, громоздки.

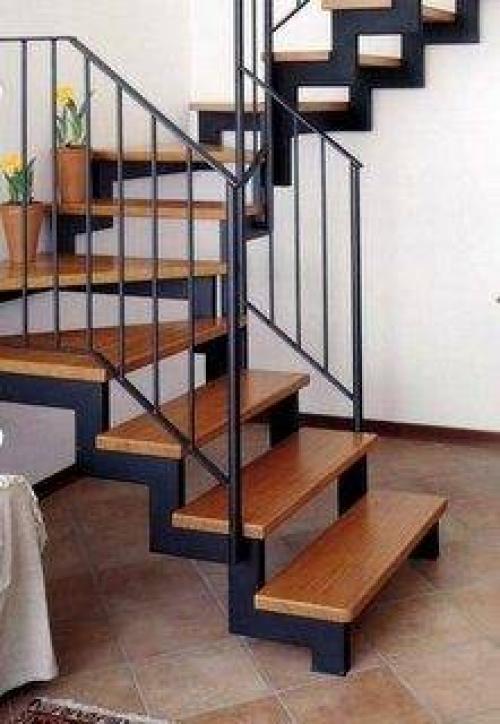

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Лестницы своими руками: чертежи из металла. Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея. При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру.

Принцип сборки, который применялся годами:

• Параллельно один к другому ставили два швеллера;
• С помощью металлического уголка приваривались контуры между швеллерами;
• Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Лестница на второй этаж своими руками из профильной трубы

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

лестница на второй этаж из профильной трубы

Достоинства лестницы, сделанной из металлопрофиля:

• С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
• С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
• Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
• Такая лестница прочная и красивая, может прослужить несколько десятков лет;
• Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
• Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
• Цена изделия невысока и доступна каждому;
• Собрать её можно и самому с использование обычного бытового сварочного аппарата.

Уличная металлическая лестница своими руками. Металлическая наружная лестница на второй этаж: идеи для собственноручной постройки

Каждую творческую идею следует соотносить с тремя китами, на которых держатся любые строительные объекты:

1. Привлекательный архитектурный облик.
2. Прочность и долговечность конструкции.
3. Удобство и безопасность пользования.

Первоочередные требования к лестнице для частного дома, созданной по личному проекту, предъявляются к внешнему виду: сооружение следует вписать в окружающий ландшафт. Например:

• на узкой улице нужна одномаршевая лестница;
• в дачном саду – с одной или двумя горизонтальными площадками;
• в тесном дворике – витая.

Металл позволяет создавать конструкции одновременно прочные и воздушные. Стальные балки, прутья, уголки в сравнении с бетонными плитами и деревянными бревнами – сама невесомость. Существует множество типов железных лестниц:

• прямые, как струна – на тетивах;
• фигурные – на косоурах;
• винтовые – с радиально расположенными ступенями;
• ажурные – на витых, сваренных из прутьев фермах;
• кружевные – кованые;
• и другие.

Подчеркивают легкость конструкций и ограждения. От удачно выбраненного профиля, узора зависит облик всего здания. Балюстрада поставит завершающий штрих в стильности архитектурного проекта.

• Стальные решетки могут быть выполнены просто и функционально – по законам минимализма.
• Прямые линии и подобранные пропорции обозначат строгий конструктивистский стиль.
• Витые балки придадут конструкции привкус модерна.
• Узорчатые рамы позволят создать классический орнамент.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Одни виды лестниц больше подходят для дачи, другие – для массивного загородного дома. Стальная конструкция способна превратить вполне типовое здание в архитектурное украшение со своим шармом и очарованием.

Она же позволит вписать индивидуальную постройку в ландшафт.

Важное качество наружных лестниц – прочность. Ведь конструкция должна выдерживать:

• ветра, подчас ураганные,
• морозы, чередующиеся с оттепелями,
• жару и дожди.

Все элементы должны сохранять устойчивость, твердость и жесткость в любых температурных условиях. Металлические профильные элементы, кованые пластины, кронштейны и болты обладают нужными качествами. Остается только грамотно сконструировать лестницу:

• подобрать нужный металлический профиль;
• выбрать конфигурацию маршей;
• подобрать оптимальную высоту и глубину ступеней;
• изготовить удобные безопасные ограждения.

Дом из какого материала Вам нравится больше всего?

Дом из бруса

23.17%

Дом из кирпича

17.31%

Бревенчатый дом

13.32%

Дом из газобетонных блоков

20.79%

Дом по канадской технологии

10.61%

Дом из оцилиндрованного бревна

3.35%

Монолитный дом

3.96%

Дом из пеноблоков

4.14%

Дом из сип-панелей

3.32%

Важная задача – соорудить правильный фундамент. Стальная рама со ступенями достаточно тяжела и компактна: она создает значительное давление на грунт. Кроме того сама почва оказывает на конструкцию влияние: зимой промерзлая земля выталкивает из себя инородное тело, весной металл дает значительную усадку.

• Фундамент сооружают ниже глубины промерзания почвы. Для стальной лестницы оптимальная конструкция основания – сваи, обвязанные сверху двутавром или швеллером. Можно выполнить и ленточный либо плитный фундамент. Закладные балки тогда следует вмуровать в бетон.
• Если лестница многомаршевая, то фундаментных подошв нужно делать две:
  • первая – под фризовые нижние ступени;
  • вторая – под промежуточную площадку.

Удобство и комфорт пользования лестницами зависит от соблюдения ряда технических параметров. Все требования описаны в СНиПах и ГОСТах. Рекомендации касаются количества маршей, высоты подступенков, глубины проступей, ширины ступеней, уровня ограждений.

Основные параметры:

• Размер глубины и высоты ступеней в сумме должен быть равен примерно 63 см.
• Высота ступеней должна быть одинаковой. Допускается отклонение 5 мм.
• Верхняя проступь может нависать над нижней в пределах 5 см;
• Пространство между опорными столбами должно быть заполнено решеткой, чтобы предотвратить падение.
