Винтовая лестница размеры. Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

1. Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.

   Различные варианты конструкции винтовой лестницы

2. Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.
3. Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.
4. Месторасположение лестницы. Ее можно установить у стены или по центру дома.
5. Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

К недостаткам таких лестниц относятся:

1. Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.

   Внешний вид собранной винтовой лестницы

2. Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы , а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Источник: https://detali-interera.ru-land.com/novosti/chertezhi-vintovyh-metallicheskih-lestnic-chertyozh-prostoy-vintovoy-lestnicy

Лестница винтовая на второй этаж. Функция «Черно-белый чертеж:»

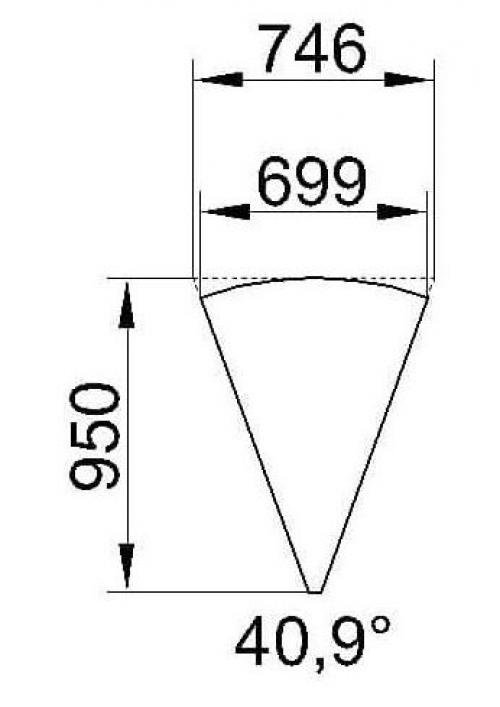

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера.

Источник: https://detali-interera.ru-land.com/novosti/chertezhi-vintovyh-metallicheskih-lestnic-chertyozh-prostoy-vintovoy-lestnicy

Винтовая монолитная лестница чертеж. Расчет винтовой лестницы – Онлайн-калькуляторы с чертежами

Для того чтобы начать расчет винтовой лестницы, выберите один из предложенных вариантов:

Винтовые (спиральные) лестницы – наиболее компактный и трудновозводимый тип лестничной конструкции, в котором роль основного несущего элемента для ступеней выполняет центральный столб (стойка) и балясины ограждения. Главным преимуществом винтовых сооружений по сравнению с маршевыми, является применимость в условиях крайне ограниченного пространства (до 2 м в диаметре) и относительно низкая стоимость на материалы.

Онлайн-калькуляторы расчета винтовых лестниц позволяют рассчитать конструкцию и получить готовый проект своими руками , включая подсчет количества материалов на изготовление всех элементов, комплект детализированных чертежей и интерактивную 3D-модель для визуальной оценки сооружения. Все расчеты программы автоматически сохраняются в личном кабинете пользователя и доступны для скачивания в любое время. Также результаты можно отправить по электронной почте, в социальные сети или сохранить в закладки.

Инструменты будут полезны опытным мастерам профессионально занимающихся производством и сборкой лестниц, поскольку значительно упрощают типовые расчеты и сохраняют большое количество времени, которое можно эффективнее использовать для других целей. Для начинающих умельцев, наши калькуляторы позволяют исключить случайную ошибку при вычислениях и предоставляют практически готовую смету и шаблоны для изготовления отдельных компонентов конструкции.

КАЛК.ПРО – разработчик современных интерактивных строительных калькуляторов, предназначенных для автоматизации и упрощения типовых расчетов. Мы активно сотрудничаем с профильными организациями для того чтобы вы могли пользоваться наиболее функциональными и проработанными инструментами.

Функциональные возможности калькулятора

• винтовые лестницы из металла
• винтовые лестницы из дерева

• винтовые лестницы из бетона
• винтовые лестницы на произвольной опоре

На наших калькуляторах вы можете произвести расчет винтовой лестницы онлайн из любого материала и на произвольной опоре. Размеры отдельных конструктивных элементов рассчитываются с точностью до десятых долей миллиметра, поэтому в некоторых ситуациях требуется самостоятельно учитывать возможные незначительные погрешности. Также обращаем внимание, что необходимо следить за величиной запила, которая также может оказывать влияние на конечный размер детали.

По завершению расчета, программа предоставляет комплексный отчет со сметой на изготовление всех конструктивных элементов винтовой лестницы (стержень, опорный поворотный столб, ступени…) с оптимальным расходом материалов. Также получившийся проект оценивается программой на «удобство» эксплуатации по таким параметрам как: угол наклона марша, ширина лестницы, ширина проступи, высота ступеней.

Расчеты на нашем сайте позволяют избежать большинства проблем с подготовкой материалов перед изготовлением – все металлические элементы и пиломатериалы рассчитываются в точности по указанным размерам.

Как рассчитать винтовую лестницу по своим параметрам?

Калькулятор позволяет легко рассчитать винтовую лестницу по своим параметрам любой необходимой конфигурации – программа доступна для большинства пользователей, поскольку взаимодействие с интерфейсом не требует специальных знаний. Чтобы начать расчет, необходимо ввести наиболее точные значения имеющегося проема в поля программы и подобрать остальные параметры на основании требований ГОСТ, СНиП и ТУ.

Помните, что надежная конструкция – залог безопасной эксплуатации, поэтому крайне важно ознакомиться с положениями документов: СНиП IV-14-84 «Сборники укрупненных сметных норм. Конструкции и виды работ производственного строительства», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 20850-2014 «Конструкции деревянные клееные несущие», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные».

Если у вас все равно возникли вопросы при заполнении полей в интерфейсе, рекомендуем прочитать наши статьи – установка лестницы и оптимальный угол наклона лестницы .

Чертеж винтовая лестница размеры. Устройство и  расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

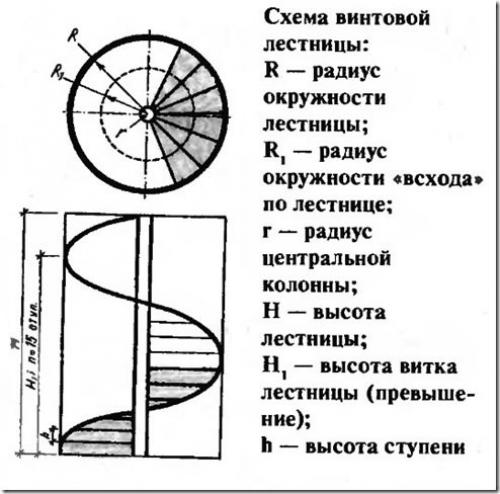

Чертежи и размеры лестничных маршей

• Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h_п);
• Н₁– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.


  Важно: Н₁не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

• h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
• h₁– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h₁= 60..65 см            (1)

• R – внешний радиус лестничного марша;
• R₁– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;

• r – радиус внутренней опоры;
• ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м,   R = 1,2 м,  ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h,  3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L_о) по основной линии подъема рассчитывается следующим образом:

L_о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

L_о = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив L_она количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h₁ = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

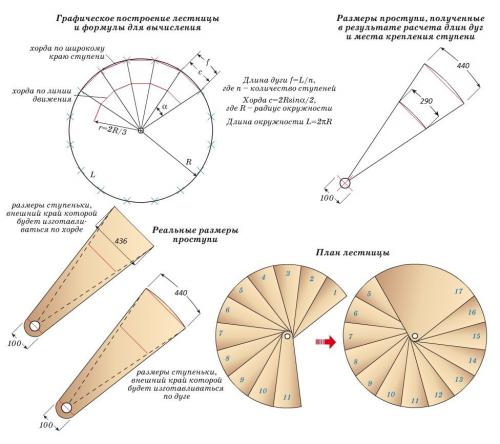

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h₁внутр = 10см

h₁внеш = L_в/  n, где

L_в= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h₁внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

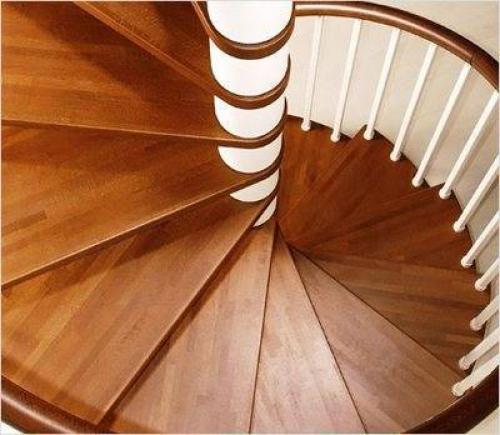

Винтовая лестница на 90 градусов. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Винтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

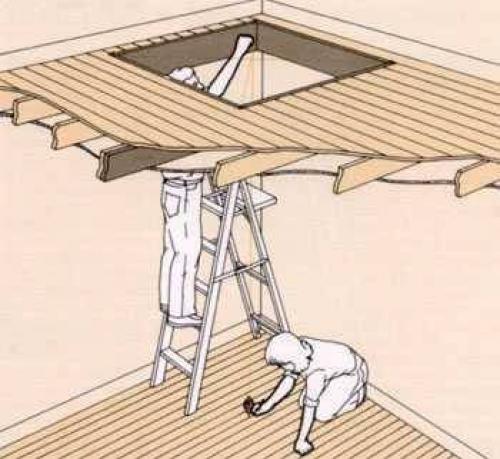

Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

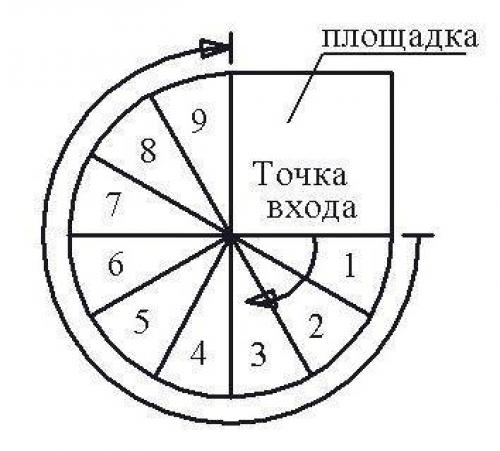

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

• Ширина проема 200 см;
• Высота этажа 250 см;
• Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

• Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
• Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

• Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

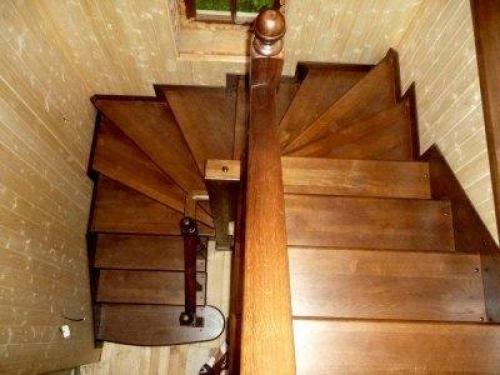

Вместо площадки использованы забежные ступени

• Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Винтовая лестница своими руками чертежи. Расчет конструкции

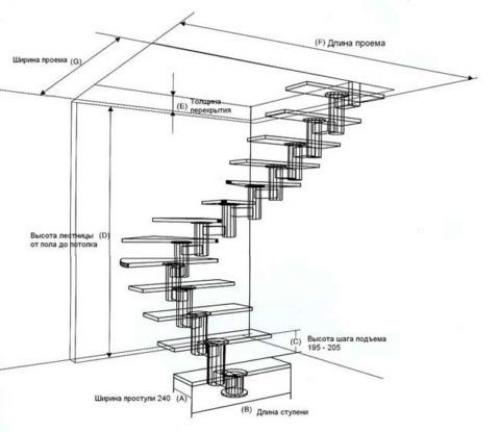

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

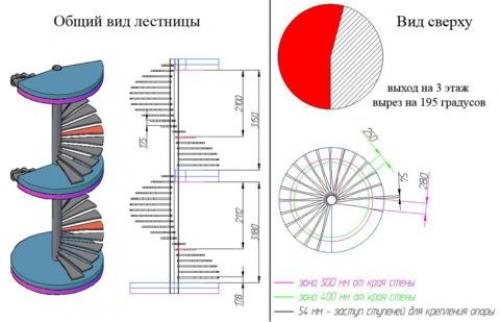

Чертеж для изготовления конструкции
