Межэтажное перекрытие по деревянным балкам. Типы межэтажных перекрытий

Межэтажное перекрытие по деревянным балкам. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Перекрытие второго этажа по деревянным балкам. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Как правильно сделать перекрытие между этажами. Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для выполнения перекрытия используются панели различной конструкции и размеров:

• гладкие, длина которой составляет 6 м.Толщина гладких плит в зависимости от исполнения 20 см;
• ребристые, длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не больше 30 см.

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

• ускоренные темпы монтажных работ;
• увеличенная надежность конструкции;
• продолжительный срок эксплуатации;
• повышенная нагрузочная способность;
• высокие шумоизоляционные показатели;

Минусы конструкции:

• невозможность выполнения работ без грузоподъемного оборудования;
• необходимость подбора панелей в соответствии с габаритами строения;
• дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционной и шумозащитной внутренней полости в плитах заполняют минеральной ватой.

Перекрытие по деревянным балкам чертеж. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Как сделать деревянное перекрытие между этажами. Межэтажное

Перекрытие, которое расположено между отапливаемыми этажами находится в самых лучших условиях, поскольку не испытывают температурный напор между своими поверхностями, например, как цокольное и чердачное перекрытие. Это обуславливает тот факт, что теплозащита таких конструкций должна иметь меньший слой утеплителя.

Тем не менее вообще отказаться от него не получится , поскольку для таких устройств имеются повышенные требования к звукозащитным характеристикам. По воздушному шуму такие перекрытия должны обеспечить 52 дБ, а по ударному — 60 Дб. Такой уровень защиты может гарантировать акустическая минеральная вата слоем не менее 100 мм.

Основные стадии монтажа  перекрытий между этажами:

1. В процессе постройки стен вверху создают специализированные проемы для балок. Перед производством монтажно-сборочных работ эти проемы тщательно чистят от различных загрязнений и покрывают поверхность гидроизоляцией. Для пеноблоков подойдет рубероид, а для кирпичных стен гнезда обрабатывают битумной мастикой.
2. Аналогичной мастикой обмазывают торцы балок и после чего их выставляют в проемы или на армопояс.
3. Для деревянных стен они врубаются в венец сверху методом «ласточкин хвост».
4. Крепление балок выполняются железными скобами.
5. Брус в гнезде должен иметь просвет к стене не меньше 3 см, его заполняют паклей или кусочками минваты.
6. Устанавливают нижний настил из досок 15-20 мм или плит на предварительно установленные черепные бруски 5х5 см.
7. На смонтированный настил сверху раскладывают парозащитную мембрану, чтобы влажные пары с нижнего этажа не повредили теплоизоляционный и акустический материал, швы выполняют с нахлестом не менее 100 мм, который уплотняют специальным скотчем.
8. Устанавливают минеральные плиты, очень плотно друг к другу, но без замятия материала.

Межэтажное перекрытие в доме из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

• деревянные балки с настилом из досок;
• монолитные и сборно-монолитные перекрытия;
• готовые железобетонные плиты-пустотки;
• газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

Деревянные перекрытия

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

• малый вес;
• простота монтажа;
• высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
• возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

• древесина нестабильна, склонна к короблению или гниению;
• материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
• существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
• в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

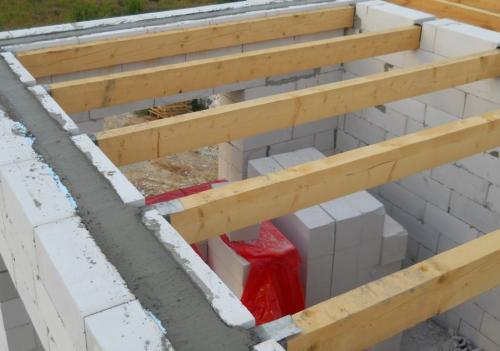

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

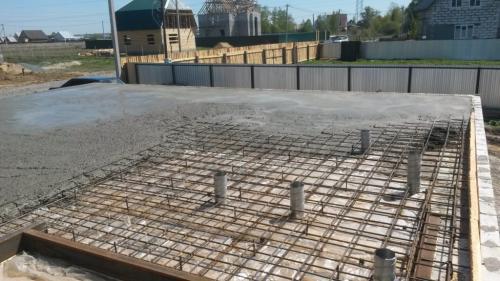

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

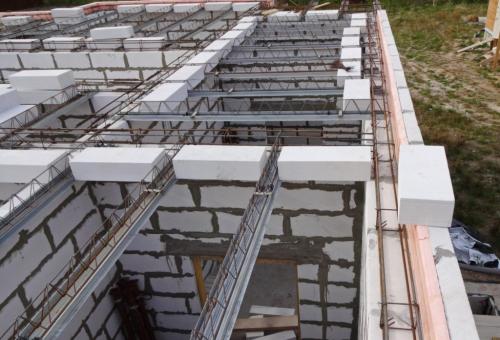

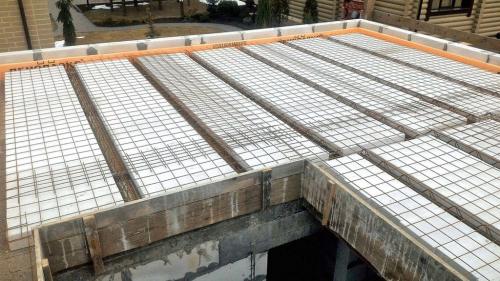

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Перекрытие по деревянным балкам расчет. Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

• цельные;
• клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже . Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков . Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!
