Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

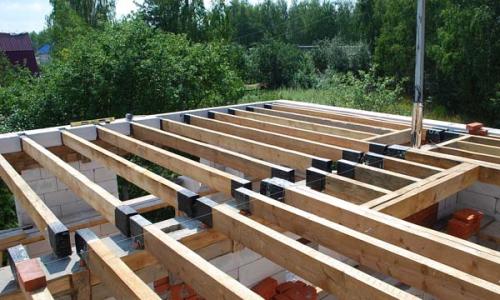

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

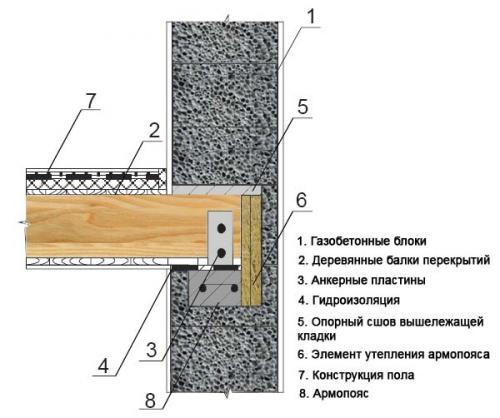

Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона  устраивается по деревянным балкам и бывают межэтажные,,.

Межэтажное перекрытие

Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет  60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами.  Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм.  Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

Чердачное и мансардное перекрытия

Чердачное перекрытие имеет такую же конструкцию, как и междуэтажное, отличие заключается в отсутствии пола и, для уменьшения теплопроводности, большей толщиной теплоизоляции. Мансардное перекрытие отличается от чердачного наличием пола.

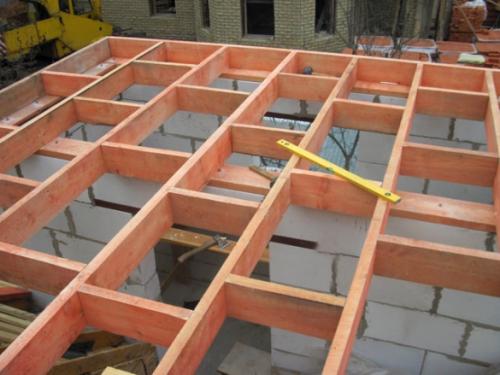

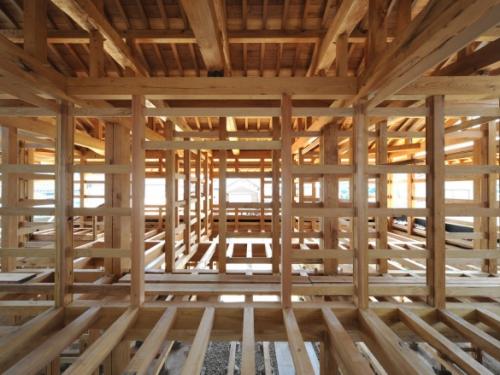

Деревянное перекрытие. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

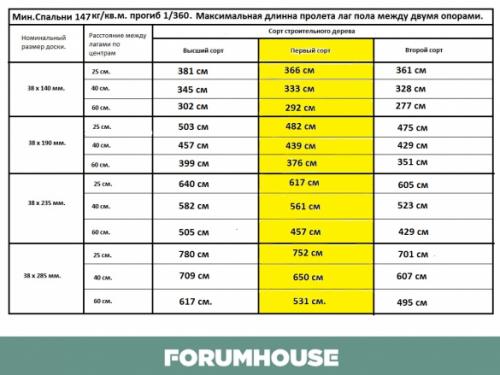

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

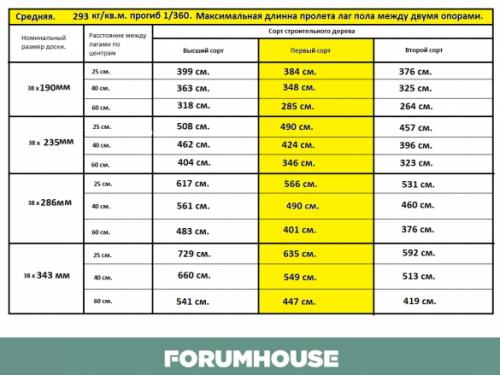

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

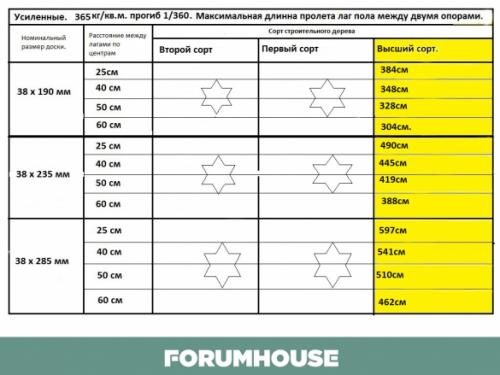

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

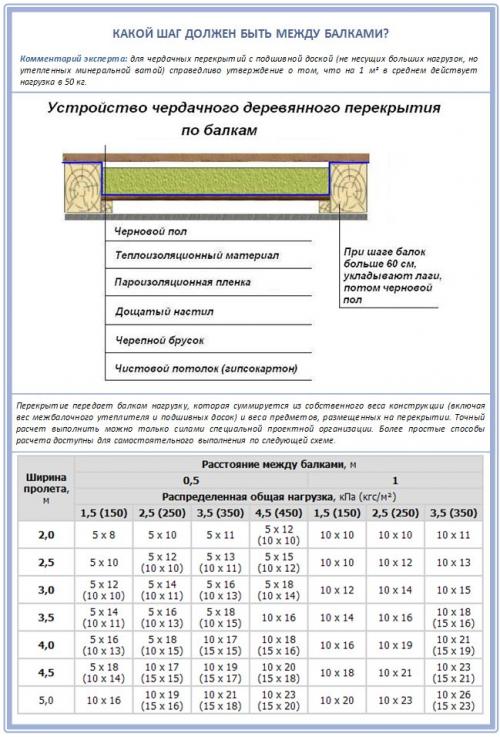

Установка балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Как правильно уложить балки перекрытия. Как правильно положить балки перекрытия?

Невозможно построить дом без соединительных элементов — перекрытий. Именно они являются опорной основой каждого этажа здания. Даже в том случае, если постройка одноэтажная, перекрытия служат в ней потолком и полом. Вся весовая нагрузка приходится именно на перекрытия.

Вещи, которые находятся в помещениях, люди — весь этот груз должен быть с успехом выдержан. Следует учитывать и тот момент, что с каждым надстроенным этажом весовая нагрузка на низлежащие площади увеличивается. Вот почему так важен правильный расчет балок перекрытия.

Что такое балки перекрытия

Традиционно в домах используются деревянные и железобетонные перекрытия. Они представляют собой разделительную плоскость между этажами здания. Каждое из них устанавливается по основным несущим элементам — балкам перекрытия. Их прочность очень важна. Помимо той нагрузки, которое выдерживает само перекрытие, балки принимают на себя еще и вес самой разделяющей этажи конструкции.

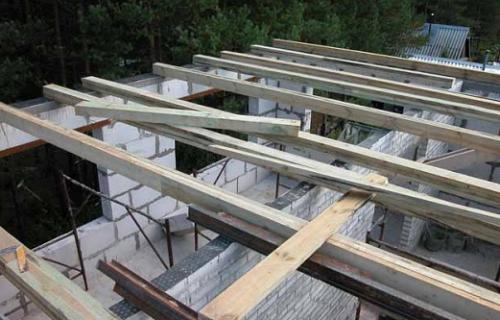

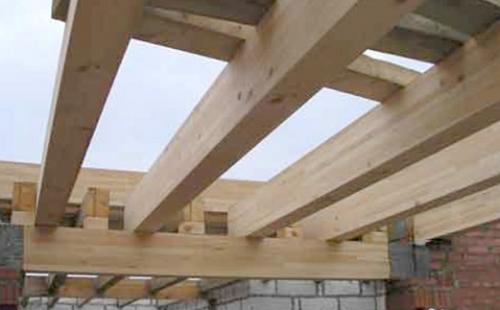

Правила укладки балок перекрытия

Если возводится кирпичное здание, то для устройства в нем межэтажных перекрытий в стенах оставляют специальные отверстия, которые предусмотрительно оставляют во время кладки стен. Если дом строится деревянный, то отверстия, в которые впоследствии будут прокладываться балки, просто вырубаются в нужных местах. Укладка балки должна быть произведена таким образом, чтобы опорная длина концов, заходила на в проемы не менее, чем на 15 см.

Горизонтальность укладки проверяется уровнем или ватерпасом. Чтобы выдержать точное расстояние между устраиваемыми балками, можно использовать отрезок рейки нужной длины. Она и будет служить показателем того расстояния, через которое следует установить следующую балку. Крепить эти опорные элементы следует через каждые два бруса. Производятся они с помощью анкеров.

Для выравнивания балок по горизонтали в проемы, в которые они укладываются, можно подкладывать под их концы деревянные плашки. Не следует забывать и об утеплении при производстве этих работ. Все свободное пространство, которое остается в проемах после устройства в него балки. следует заполнить утеплителем. Обычно в этих целях используется стекловата.

Также важно сделать гидроизоляцию. Поэтому в каждый проем прокладываются куски рубероида в два слоя или плотного полиэтилена. Расположить балки можно как в параллельном, так и перекрестном направлении. Но последнее довольно сложно в монтаже, и на практике используется редко.

Расчет балок перекрытия

В основу расчета сечения бруса, который послужит опорной балкой, заложено следующее правило: сечение опоры должно быть не меньше 1/25 его длины. Например, если длина бруса составляет 6 метров, то толщина его должна быть не менее 25 см. Форма помещения, над которым возводится перекрытие зачастую прямоугольной формы.

Целесообразнее укладывать балки таким образом, чтобы длина их была наименее короткой. То есть опорой для их концов должны служить проемы в самых длинных стенах этого помещения. Например, если его размеры 3/6 метров, то балки следует устанавливать длиной в три метра. Но это условная цифра, так как она обозначает только ширину пролета.

Сама же балка должна быть больше на 50-60 см. по той причине, что должна опираться на стены обоими концами не менее, чем на 25 см. Далее, чтобы произвести правильный расчет балок перекрытия следует учесть весовую нагрузку. Для жилых зданий ее средняя величина 400 кг/м²

Для чердачного перекрытия эта величина может быть вдвое меньшей. Далее в расчет закладывается расстояние между балками. Оно может быть как 1 метр, 75 см. или другое. Оптимальная ширина пролета для деревянных балок — 2,5- 4 метра. Лучшая форма бруса — прямоугольная, с соотношением высоты балки к ее ширине 1,4:1.

Далее по специальной формуле рассчитывается максимальный изгибающий момент. Если расстояние между балками будет 1 метр, то он составит 80000 кг/см. Существуют специальные таблицы, в которых приведены средние показатели для некоторых пород дерева, учтено процентное соотношение влажности древесины, коэффициент срока ее службы и многие другие показатели.

Источник: https://360doma.ru/stati/montazh-balok-perekrytiya-v-derevyannom-dome-oblasti-primeneniya-i-raschet-derevyannyh

Устройство межэтажного перекрытия по деревянным балкам. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
