Строительство металлической печи для бани: руководство для начинающих

Строительство металлической печи для бани: руководство для начинающих

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

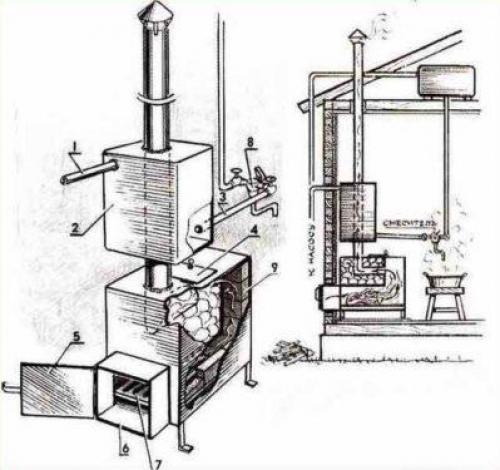

Устройство и принцип работы металлической печи для бани

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Простейший чертеж обогрева для маленькой редко используемой бани

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла.

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Чертеж устройства паровоз для парилки

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

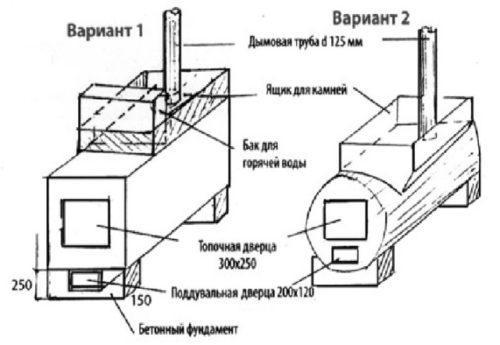

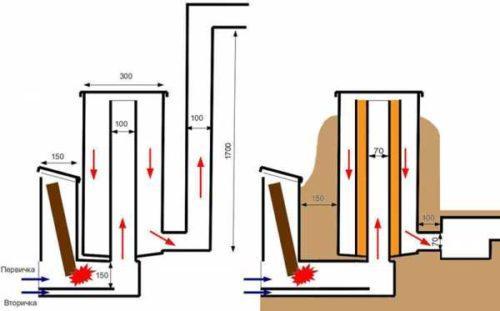

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

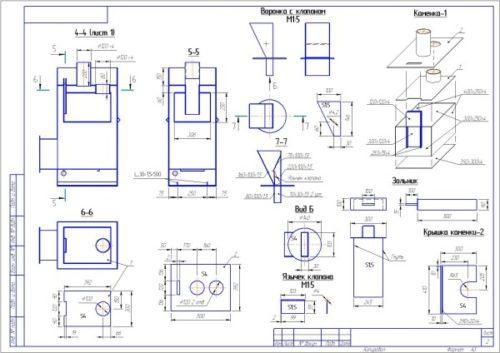

Чертеж устройства отопления для бани из металла с подробным описанием деталей

На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м.

Проект каменки с баком для подогрева воды

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

Трубу и защитный экран изготавливают из светоотражающих материалов.

Связанные вопросы и ответы:

Что нужно для строительства металлической печи для бани

Железные банные печи своими руками: чертежи и советы по изготовлению

Как сделать печь для бани своими руками подробности от мастера

Конструкция печки примитивна, но имеет ряд значимых условий. Разница между обыкновенной обогревательной печью и банной, в том, что во второй размещаются дополнительные элементы, это каменка и бак для воды.

Многие мастера останавливают свой выбор на изготовлении печки в баню своими руками, не покупая в магазине. Процесс по сооружению не прост, и требует достаточно времени.

Сначала нужно ознакомиться с основными составляющими банных печей, а это:

Виды топлива и типы печей

Печка в баню делятся на 2 основных группы, это: металлические (чугунные) и кирпичные варианты. Кирпичные банные печи бывают теплоемкими, они дольше греются, но и долго остывают. Железная печь — это отопительный предмет эконом вида, из-за многозадачности, простоты и удобства оборудования. При выборе печи или камина необходимо смотреть не только на конструкцию источника тепла, но и на вид топлива. Различное топливо при сгорании одинаковой массы будет выделять разное количество тепла. Есть много вариаций энергоносителя.

По агрегатному пребыванию и виду топлива, все группы топлива распределяются на твердые, жидкие и газообразное топливо. Твердый — это распространенный класс топлива, к нему относятся: уголь, торф, брикеты, дровишки, паллеты. Применяют лишь в обыденных печах так как стремительно сгорают. Жидкие тип топлива — это керосиновая, мазутная, дизельная, котельная, коксохимическая жидкость.

Они располагают значительной теплотворной способностью. Первый тип газообразного топлива — это природный газ, обретаемый из газовых залежей, или попутный газ при добыче нафты. Он владеет хорошей теплотворной особенностью.

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

Железная печь имеет отрицательные качества, это:

Определить какая печь лучше для бани нелегко, здесь есть масса конструктивных качеств.

Устройство печей из металла

Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.

Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.

Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.

Отличия печей из металла для бани и сауны

Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.

Для отстраивания сауны надобно соблюдать предельный контакт оболочки печи с воздухом, чтобы снабдить стремительную циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы воздух подогревался быстрее. В бане микроклимат организовывается иным способом, где достигается высокая температура и формируется много пара. Для достижения эффектов камни укладывают в топку, то есть в закрытую каменку. Маленькая каменка предрасположена над топкой, что сопутствует разогреть камни до 250 градусов Цельсия.

Какие материалы используются для строительства металлической печи для бани

Высокая деловая интенсивность утомляет человека. Чтобы восполнить силы необходимо вернуться к природе, её истокам. Теснота ванных комнат, синтетика душевых кабинок не способствуют умиротворению и расслаблению. Есть только одно место, где смывается не только грязь, но и усталость – это загородная банька.

Главный атрибут отечественной бани – это печь индивидуальной конструкции, сделанная своими руками. Обычно это экономичное устройство, обильно выделяющее тепло.

Металлические отопители отвечают этим требованиям и значительно превосходят электрические и газовые теплогенераторы.

Плюсы самодельных металлических печей являются следующими:

• выполняются своими руками, при этом достаточно иметь базовые навыки электросварки;
• являются гораздо дешевле кирпичных аналогов;
• не требуют специальных знаний при выполнении кладки;
• при обкладке кирпичом не уступает кирпичным аналогам по теплообмену;
• малогабаритность, что критично для небольших помещений;

• простота пользования, эксплуатация не требует навыков;
• можно топить любыми видами твёрдого топлива;
• быстрота подготовки – обычно в пределах часа.

К минусам металлических печей относятся следующие:

• ограниченное количество модификаций;
• неизбежные деформации под действием температуры;
• малая теплоёмкость, которая компенсируется обкладкой кирпичом;
• пересушенный воздух;
• при отсутствии калорифера существует возможность теплового удара;
• эффективность только в небольших помещениях.

Железные печи появились на исходе XIX века. Прототипом таких устройств является так называемая буржуйка, оснащённая стальным баком, дверцей и средством дымоотвода. Этот необычный термин появился довольно давно и существует два предположения его возникновения.

Первый вариант заключается в том, это название образовалось из-за естественной «прожорливости» конструкции и малый КПД. Народная фантазия объединила эти качества понятием «буржуй», который «ест» много дров и даёт мало тепла. Только истинная народность может объяснить совершённую полярность второй трактовки. Известно, что эта печка стала популярной во время буржуазной революции, поскольку она была нетребовательная к топливу и работала довольно эффективно.

Стоит подробнее рассмотреть её конструкционные особенности. Сегодня представлена масса аналогичных печей, но их связывает практичность. Это первое, что приходит на ум при знакомстве с процессом их работы, независимо от того, что перед нами – вариант в стиле ретро или современный высокотехнологичный экземпляр, созданный с использованием нанотехнологий и композитов.

Несмотря на то что буржуйка – это самый простой нагревательный прибор, её конструкция чётко соответствует принципам теплообмена.

Сегодня металлическая печь для бани пользуется большой востребованностью благодаря исключительным свойствам и преимуществам. Современные технологии позволяют добиться оптимального теплообмена и длительного горения.

Следует подробно рассмотреть устройство этого нагревательного прибора. Конструкция обеспечивает реализацию двух функций – это разогрев каменки и пространства.

Обычная печь для бани из железа включает несколько функциональных блоков, такие как:

• топка – это зона для сжигания энергоносителя;
• теплообменное устройство обеспечивает обмен теплом с каменкой и нагревает пространство;
• каменка – это специально подобранные камни, которые являются источником тепла в парилке;
• дымоотвод выводит летучие продукты сгорания из помещения;
• бак для нагрева воды обычно изготовлен из нержавеющей стали.

Как выбрать подходящий размер металлической печи для бани

Микроклимат русской бани отличается характерной температурой – 60-80 °С и влажностью в пределах 40-60%. Эффективность работы металлической печи и заключается в поддержании такого микроклимата, который изменяется в зависимости от:
● степени утепления парной
● теплоемкости стен и обшивки
● наличия окон, дверей, незакрытой кладки.
При этом только та печка, которая подобрана с учетом соотношения мощности к многосоставной площади парной, способна быстро создать (и продолжительное время поддерживать) необходимый температурно-влажностный режим.

Параметры, определяющие выбор
Так как киловатты, воспроизводимые железной печкой и диапазон обогреваемых ею кубометров указаны в перечне технических характеристик конкретной модели, покупателю остается лишь определить прогреваемый объем парилки и рассчитать необходимую для этого мощность.

Для чего учитываются:
● объем (Vпарной) – произведение длины, ширины и высоты помещения;
● потери тепла на обогрев закрытых проемов (Hдвери, Hокна) и кирпичной перегородки (Hстены). В среднем, на прогрев их 1 м2 расходуется столько же тепла, сколько требуется для отопления 1,2 м3 внутреннего объема помещения;
● поглощение тепловой энергии стенами бани (k). Средний коэффициент для:
➢ неутепленного бревенчатого сруба – 1,6.
➢ утепленной деревянной стены – 1
➢ пароизоляции с фольгой, отражающей инфракрасное излучение – 0,6.
По формуле V = k*(Vпарной + Hдвери + Hокна+ Hстены) вычисляется расчетный объем, ориентируясь на который можно выбрать подходящую печь.

Пример подбора металлической печки
Рассмотрим расчеты на примере парной:
1. в срубе,
2. в срубе с внешним утеплением,
3. с пароизоляционным слоем под внутренней обшивкой, без акцента на основном материале стен.
Общие для всех вариантов исходные данные: парилка имеет размер 2 х 2 х 2 (м), имеет окно во двор, дверь в смежное помещение и кирпичную стену без утепления, через которую топка металлической печки будет вынесена в смежную комнату.

Фактический объем помещения (Vпарной)
Результат произведения 2,5 м ширины, 2 м длины и 2 м высоты, равен 8 м3

Кубовый эквивалент потери тепла на участках без утепления
Применив коэффициент 1,2 к площади:
➢ окна 0.5 х 0.8 получаем 0,48 м3 (Hокна);
➢ двери 0,8 х 1,8 – 1,7 м3 (Hдвери).
➢ кирпичной стены 0,8 х 2 – 1,9 м3 (Hстены).

Расчетный объем парной и необходимая мощность печки
Округленную сумму вычисленных величин (14 м3) считаем расчетным объемом парной, только после применения к ней коэффициента, учитывающего материал стен.
✓ Обычный бревенчатый сруб (k = 1.6) – 22,.4 м3
✓ Утепленная деревянная стена (k = 1) – 14,0м3
✓ Пароизоляция под обшивкой (k = 0.6) – 8,4 м3
Исходя из того, что на прогрев 1 м3 парной в течение часа, потребуется 0,7 кВт мощности металлической печи (соответственно: 15,7 кВт, 9,8 кВт, 5,9 кВт) – выбор можно сделать, ориентируясь на эту характеристику в паспорте прибора.

Выбор оборудования
Несмотря на одинаковый объем помещения, разные материалы стен требуют применения разного оборудования для обогрева. То есть для каждого из трех рассматриваемых вариантов парилок необходима определенная модель печи. Из-за того, что производитель постоянно совершенствует модельный ряд, для результатов подсчета целесообразнее будет указать только базовые модели.
❖ Для парилки в срубе, с учетом больших теплопотерь, на обогрев расчетных 22,4 м3 необходим прибор с заявленной мощностью не менее 15 кВт/ч. Этим запросам соответствует печь Добросталь Императрица Августа СТОУН стронг (14-16 кВт/ч), предназначенная для работы в помещении 10-22 м3. Эта модель по праву заняла 1 место среди банных печей среднего ценового класса.
❖ Аналогичная парная, но уже в утепленном снаружи деревянном срубе, прогревается оборудованием мощностью 9,8 кВт/ч. Больше для обогрева 14 м3 приобретать нерационально. Поэтому Малютка 500У (9,8 кВт/ч), с «рабочим» диапазоном 6-16 м3 – приемлемый вариант.
❖ Помещению парилки, имеющему под обшивкой фольгированную изоляцию, требуется печка мощностью в 5,9 кВт/ч. Фольга отражает ИК-лучи, тепло остается внутри. Модель Экстра 400У , с заявленными 6,8 кВт/ч на 4-12 м3, в установленных условиях следует считать наиболее эффективной металлической печкой.
Прочие факторы, влияющие на характеристику базового оборудования:
● топочный короб
● толщина стенок топки
● исполнение дверцы

Они влияют на стоимость, сроки эксплуатации и уровень комфорта в обслуживании. Поэтому должны рассматриваться только с ваших собственных предпочтений.

Как создать фундамент для металлической печи для бани

Строить ли фундамент под банную печь — основной вопрос, который нужно решить владельцу перед возведением постройки. Нагревательный аппарат в парилке можно установить на дощатое перекрытие и сэкономить или залить для него надежное основание. Причем это решение лучше принимать еще на стадии проектирования будущего домика.

Если делать фундамент для печи в баню после постройки домика, придется демонтировать черновой пол и отделочные материалы в парилке, менять положение опорных лаг перекрытия, выполнять земляные работы. Все это значительно увеличивает стоимость строительства и его длительность.

При выборе варианта нужно учитывать два показателя:

1. Вес каменки для бани. Тяжелые конструкции из кирпича весом более тонны устанавливают только на мощные бетонные основания. Также в надежной опоре нуждаются нагреватели из чугуна с большим количеством камней. Наиболее распространенные металлические печи для бани можно размещать и на полу, который предварительно защищают от огня и высокой температуры негорючим материалом.
2. Несущая способность пола. Этот показатель зависит от сечения использованных лаг, расстояния между ними, толщины досок чернового покрытия пола. В большинстве случаев прочности деревянной конструкции хватает только для легкого стального нагревателя без большого резервуара для воды. Но если в бане залита бетонная стяжка. она может выдержать и чугунную конструкцию.

Обычно необходимость в фундаменте зависит от размера парной. Для обогрева помещений объемом в 4 – 9 кв. метров достаточно маломощного отопительного прибора. Его устанавливают на глиняную стяжку или кирпичное основание толщиной в один слой кирпича.

Как правильно установить дымоход для металлической печи для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.



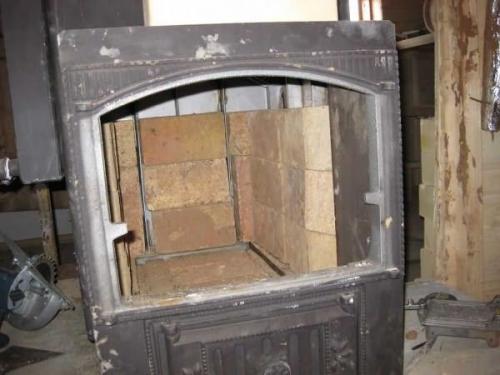

  Футеровка — обложить топку изнутри жаропрочным кирпичом

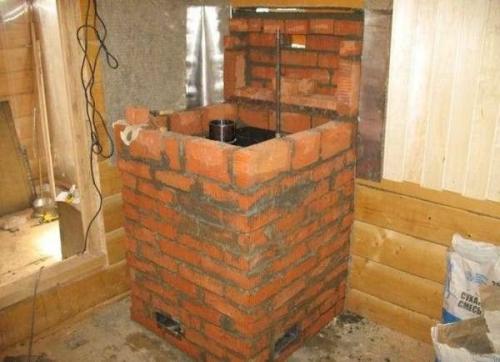

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Как сделать дверцу для металлической печи для бани

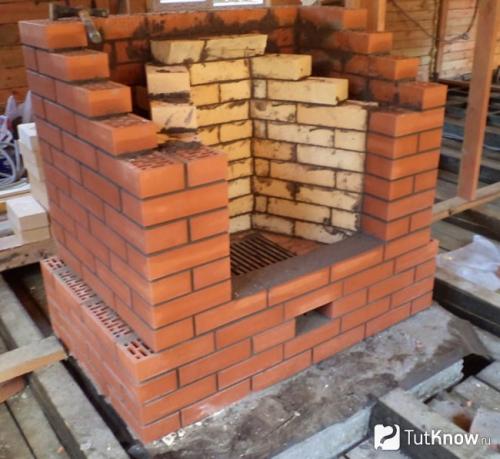

Перед тем как приступать к работам, кирпич нужно поместить в воду на двое-трое суток. В таком случае из него выйдет весь воздух, и кладка получится максимально прочной. Раствор для кладки делаем за два дня до начала работ из смеси огнеупорной глины и воды, которую по мере впитывания нужно будет доливать. Толщина задней стены должна быть около 10 см, а боковых — 20 см. Работы выполняем в такой последовательности:

• Укладываем первый ряд кирпичей прямо на гидроизоляционный слой, в процессе смачиваем их водой.
• Тщательно проверяем углы. Допускать щелей ни в коем случае нельзя.
• Делаем кладку второго ряда. Каждый кирпич обязательно должен перекрывать стыки, образованные в первом ряду. Сначала выкладываем угловые, затем наружные и только в конце — внутренние элементы.
• Укладываем третий ряд и прикрепляем проволокой дверцу поддувала. Обратите внимание, что остатки раствора нужно удалять сразу.
• Делаем кладку четвертого и пятого рядов. На данном этапе монтируем подзольник и воздухопроводные решетки. Между металлическими элементами и кирпичом оставляем зазоры по 0,5 см, которые после окончания возведения уплотним асбестовым 5-милиметровым шнуром.
• Фиксируем шестой ряд, монтируя поддув.
• Укладываем седьмой ряд. На этом уровне устанавливаем колосниковую решетку и дверцу топливника. Обратите внимание, что поверхность внутри топливного отделения должна быть максимально гладкой. Это увеличит теплоотдачу.
• Делаем кладку с восьмого по четырнадцатый ряд с перегородкой, из которой предполагается выход дымоходной трубы. Закончив крайний ряд фиксируем швеллеры.
• Выкладываем пятнадцатый ряд, располагая половинки кирпичей под уклоном. Он послужит своеобразным основанием для перегородки.
• Укладываем с шестнадцатого по девятнадцатый ряды по периметру. На крайнем ряду устанавливаем дверку для вывода пара.
• Делаем кладку до двадцать третьего ряда и начинаем устанавливать дымоходную трубу.

Как обеспечить правильное воздухообмещение в металлической печи для бани

Нарушение правил устройства и эксплуатации печей является одной из четырех причин пожаров в бане. Со временем печное оборудование может прийти в негодность, да и мерами предосторожности часто пренебрегают.

Так, 7 августа 2020 года по причине нарушений правил пожарной безопасности при устройстве печи в бане огнём было повреждено потолочное перекрытие в д. Захарино Новосокольнического района. На место возгорания была направлена 19-я пожарно-спасательная часть на двух автоцистернах в составе пяти человек. На тушение был подан один ствол "Б" от автоцистерны.

Второй пожар произошел 8 августа 2020 года в д. Тюрево Островского района. Там, в результате пожара, сгорела баня. Предположительная причина - неисправность печного оборудования. К месту вызова были направлены отдельный пожарный пост "Воронцово" в составе двух человек на одной автоцистерне и 21-я пожарно-спасательная часть в составе двух человек на одной автоцистерне. На тушение были поданы два ствола "Б" от автоцистерны.

Во избежание подобных случаев, Главное управление МЧС России по Псковской области напоминает:
