Как правильно установить приёмник для дренажного насоса в подвале

Как правильно установить приёмник для дренажного насоса в подвале

Подвалы часто страдают от наводнений, поэтому многие домовладельцы устанавливают дренажные насосы для откачки воды. Однако, чтобы насос работал эффективно, необходимо правильно установить приёмник для него. В этой статье мы рассмотрим, как это сделать.

Что такое приёмник для дренажного насоса

Приёмник для дренажного насоса - это резервуар, который собирает воду из подвала и подает её в насос. Приёмник обычно устанавливается в самом низком месте подвала, чтобы собирать как можно больше воды.

Выбор места для установки приёмника

Перед установкой приёмника необходимо выбрать место для его размещения. Лучше всего, если приёмник будет установлен в самом низком месте подвала, где вода собирается наиболее интенсивно. Также следует учитывать, чтобы приёмник не мешал движению в подвале и не находился в зоне доступа детей и животных.

Установка приёмника

Когда вы определились с местом установки приёмника, следует приступить к его установке. Сначала необходимо вырыть яму нужного размера и глубины. Затем в яму устанавливается приёмник и заполняется бетоном или гравием. При этом необходимо следить, чтобы приёмник был ровным и находился на нужной высоте.

Подключение приёмника к дренажной системе

После установки приёмника необходимо подключить его к дренажной системе. Для этого необходимо проложить трубу от приёмника к дренажной системе. Труба должна быть достаточно длинной и находиться на нужной высоте, чтобы вода могла свободно стекать в дренажную систему.

Подключение приёмника к насосу

Когда приёмник будет подключен к дренажной системе, следует подключить его к насосу. Для этого необходимо проложить трубу от приёмника к насосу. Труба должна быть достаточно длинной и находиться на нужной высоте, чтобы вода могла свободно поступать в насос.

Заключение

Установка приёмника для дренажного насоса - это важная часть работы по предотвращению наводнений в подвале. Чтобы насос работал эффективно, необходимо правильно выбрать место для установки приёмника, его правильно установить и подключить к дренажной системе и насосу.

Связанные вопросы и ответы:

Что такое приёмник для дренажного насоса

Использование дренажного насоса включает в себя соблюдение ряда важных правил и рекомендаций, которые обеспечивают его безопасную и эффективную работу. Вот ключевые моменты, которые необходимо учитывать для оптимизации работы дренажного насоса:

Установка

• Разместите дренажный насос в самой низкой части вашего подвала или ползучего подпола.
• Удостоверьтесь, что он установлен в котловане для дренажных насосов, размер которого достаточен для его размещения, обычно не менее 18 дюймов в диаметре и 22 дюйма в глубину.
• Используйте обратный клапан на выпускном трубопроводе, чтобы предотвратить обратный поток воды в котлован.

Выпускной трубопровод

• Держите выпускной трубопровод чистым и без препятствий.
• Убедитесь, что точка сброса воды достаточно удалена от фундамента вашего дома, чтобы избежать проблем с повторным наводнением.
• Важно направлять воду таким образом, чтобы это не вредило соседним участкам.

Обслуживание

• Регулярно очищайте котлован дренажного насоса от грязи, гравия и других загрязнений, чтобы избежать засорения насоса.
• Проверяйте работу дренажного насоса каждые несколько месяцев, заливая воду в котлован, пока насос не включится.
• Проверьте работу поплавкового переключателя, чтобы убедиться, что он не зажат стенками котлована или мусором.

Зимой предотвращайте замерзание выпускного трубопровода, убедившись, что он имеет уклон от дома и при необходимости изолирован. Отключите и слейте воду из погружного насоса в случае крайне холодной погоды, если он не используется.

Соблюдение этих рекомендаций поможет обеспечить, что ваш дренажный насос будет функционировать эффективно и эффективно, сохраняя ваш подвал сухим и защищенным от повреждений водой.

Зачем нужен приёмник для дренажного насоса

Чтобы провести подключение требуется отрегулировать длину шнура, которым присоединяется выключатель. Обычно его подбирают опытным путём. При монтаже нужно уделить внимание надёжной фиксации кабеля. При этом необходимо предусмотреть, чтобы во время работы он не цеплялся за посторонние предметы.

В некоторых насосах может быть использовано два переключателя — один для выключения, а второй для запуска после того, как вода достигнет необходимого уровня. Работу каждого из них придётся регулировать отдельно. В некоторых случаях может применяться более двух поплавков. Обычно это нужно в тех ситуациях, когда требуется управлять выполнением соответствующего количества действий.

Устройство дренажного насоса с поплавковым выключателем Источник nasosovnet.ru

Для подсоединения к дренажному насосу надо применять влагозащитные клеммы, обеспечивающие надёжность подключения. При выборе выключателя нужно учитывать величину потребляемого тока. Он должен быть равным или немного меньшим тому, который используется при работе насоса.

Посмотрев

Автоматический поплавковый переключатель.

Способ подключения зависит от мощности насоса. Если эта характеристика не превышает 1,2 киловатта, то используется соединение с помощью проводов. Для более мощного оборудования необходимо для этой цели применять специальные реле или аналогичные коммутационные приспособления.

Насос с поплавком Источник nasosovnet.ru

Дренаж из бочки 200 л для ямы под слив из туалета – особенности обустройства, виды бочек, требования, правила выбора, монтаж

Возможные неисправности

В большинстве случаев проблемы при эксплуатации поплавков вызываются загрязнением. Чтобы вернуть исправность этому узлу, требуется промыть его под струёй чистой воды. Если несмотря на принятые меры работоспособность не была восстановлена, рекомендуется осуществить замену механизма. Проведение ремонта не всегда выгодно, так как его стоимость может быть сравнима с ценой покупки нового узла. Далее рассмотрены наиболее распространённые виды поломок:

• Иногда может заклинить поплавок. В этой ситуации он будет оставаться неподвижным и не сможет выполнять свои функции. Работник должен регулярно осматривать насос и в случае, если это произойдёт, освободить поплавок вручную.
• Может быть ослаблено крепление амортизатора. Для ремонта потребуется снять крышку и затянуть его.
• При длительной эксплуатации кабель может протереться или быть повреждён другим способом. Для восстановления работоспособности его потребуется заменить на новый.

При серьёзной поломке насоса необходимо учитывать, что ремонт в некоторых случаях бывает дороже по сравнению с приобретением нового оборудования. Поэтому выбирать из этих вариантов нужно после выяснения его стоимости.

Кабель для подключения проводов наполняют внутри полимерной смолой Источник dab-info.ru

Степень износа оборудования зависит от особенностей его эксплуатации. На это могут оказать влияние следующие факторы:

• Срок службы оборудования.
• Наличие крупных элементов в откачиваемой жидкости.
• Удалённость от осушаемого резервуара.

Если откачивается слишком горячая вода, это также может привести к поломке.

Где устанавливают приёмник для дренажного насоса

Дренажные насосы делятся на несколько видов в зависимости от степени загрязнения воды и возможности их погружения в жидкость.

Оборудование для слабо загрязненной воды способно перекачивать жидкость с примесями размером менее 5 мм. Оно используется для откачки воды из бассейнов, резервуаров и скважин.

Оборудование для воды средней степени загрязнения может работать с жидкостями, которые содержат примеси размером до 25 мм.

Устройства для откачивания сильнозагрязненной воды способны взаимодействовать с жидкостями, содержащими включения, размер которых не превышает 38 мм.

По своему типу и внешнему виду данные конструкции делятся на две основные категории:

• поверхностные;
• погружные.

Погружной дренажный насос

Погружные дренажные насосы помещаются в воду и могут функционировать без дополнительных шлангов и патрубков. Они оснащены защитными сетчатыми фильтрами, которые оберегают агрегат от попадания в него посторонних предметов, и специальным поплавком для автоматического включения и выключения устройства.

Минимально и максимально допустимые показатели глубины погружения насоса – 20 и 50 м соответственно. Предельная величина устанавливается непосредственно перед помещением агрегата в воду.

Какие типы приёмников для дренажного насоса существуют

Назначение дренажного оборудования

Устройство дренажного насоса

Электрическая схема дренажного насоса

Неисправности дренажных насосов

Дренажные фекальные насосы

Коротко о главном

Дренажные насосы завоевали огромную популярность благодаря своей уникальной конструкции. В зависимости от типа, устройство способно работать не только с грязными и сточными водами, но и с канализационными течениями – это особенность фекальных приборов. Применяется для откачивания вод с затопленных участков, котлованов и траншей.

Схема дренажного насоса с поплавком поможет нам разобраться с особенностью его конструкции и дальнейшего обслуживания аппарата. В этой статье мы расскажем о видах и типах этих устройств, коснёмся бытовых и промышленных вариантов, подробно рассмотрим варианты установки и сферу применения дренажного оборудования, электрическую часть.

В зависимости от типа и назначения модели зависит его мощность. Самые мощные устройства за один час работы могут перекачивать объём до 25 м3 жидкости. Современные модели удобны в эксплуатации и практически не требуют вмешательства во время работы

Назначение дренажного оборудования

На загородных территориях люди часто сталкиваются с проблемой подтопления приусадебных участков, затопления низких плоскостей и прочими неприятностями. Для решения таких неприятностей используют дренажные насосы. Благодаря их конструкции они получили уникальную возможность работать с грязной водой, поэтому беспокоится, не придётся.

В зависимости от модели они комплектуются сетками разной фракции, что предотвращает попадание вовнутрь частиц с диаметром больше, чем они смогут через себя пропустить.

Также, такой тип оборудования применяется для быстрого и эффективного наполнения емкостей. Производительность даже самого слабого агрегата преподнесёт не менее 5 кубических метров полезной работы.

Как выбрать подходящий приёмник для дренажного насоса

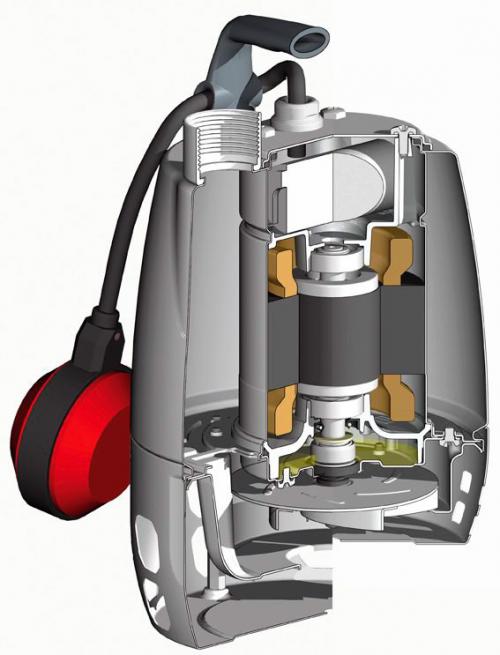

Конструкцию дренажного насоса условно можно разделить на 4 части: корпус, двигатель, рабочая камера и коммуникации. Данные блоки могут сильно различаться в зависимости от производителя и конкретной модели, но принципиальной разницы между ними нет, потому стоит рассмотреть их чуть ближе:

• Корпус насоса.

В большинстве дренажных насосов имеется 2 корпуса – внутренний, где расположен электродвижок, и внешний, покрывающий весь прибор. Внутренний корпус помимо защиты электроники также выполняет роль радиатора, поскольку охлаждается непосредственно перекачиваемой водой. Внешний выполнен из ударопрочных материалов – металла или толстого пластика, и должен быть полностью герметичным, если речь идет о погружных моделях.

• Электрический двигатель насоса.

В дренажных насосах используется стандартный для такой техники движок: статор, обмотка, вращательный вал, подшипники и пусковой блок со встроенным конденсатором. Все это находится под надежной защитой внутреннего корпуса. Питание подается через специальный герметизированный силовой кабель.

• Рабочая камера насоса.

Здесь происходит непосредственно всасывание воды. В зависимости от типа помпы - вибрационная или центробежная, разнится и строение камеры. Вибрационный насос имеет специальную мембрану, которая создает колебания, осуществляя тем самым перекачку воды. В центробежной камере установлена крыльчатка с загнутыми лопастями, создающая разность давления в центре камеры и у ее стенок, поднимая воду наверх.

• Фильтр насоса.

Главным дополнительным элементом насоса является водозаборный фильтр, поскольку именно в нем расположена решетка, определяющая максимальный размер включений, попадающих в рабочую камеру. Она должна строго соответствовать техническим требованиям модели, поскольку более крупный мусор способен повредить или полностью вывести из строя вращательное колесо и мембрану.

• Коммуникации.

Для работы дренажный насос нуждается в дополнительном оборудовании, позволяющем ему исправно выполнять свою функцию. Существует множество надстроек, облегчающих жизнь владельцу:

• поплавковый выключатель (отключает насос при малых объемах воды),
• термореле (автоматическое выключение при перегреве),
• входные и выходные патрубки,
• дополнительные фильтры,
• шумовая защита (для поверхностных моделей),
• пульт дистанционного управление и многое другое.

Какие материалы используются для изготовления приёмников для дренажного насоса

Сфера применения дренажных насосов определяется исходя из их конструктивных особенностей:

• Череда затяжных дождей, весенний паводок или обильное таяние снега. Подобная ситуация способна привести к тому, что ливневая канализационная система не справится со своими предназначениями в полной мере, что в результате завершится подтоплением погребов, подвалов зданий, цокольных этажей и т. д. В таком случае установка дренажного насоса в подвале позволит произвести аварийные осушительные работы.
• Данный агрегат можно установить на стационарной основе в подвальном помещении. Правильно настроенная система автоматики будет контролировать уровень поступающих грунтовых вод и поддерживать в сухом состоянии помещение.
• Также установка дренажного насоса может быть предусмотрена для обслуживания искусственных водоемов. Без данного агрегата невозможно поддерживать в искусственном водоеме требуемый уровень заполнения, производить периодическое осушение для замены и чистки воды.
• Аккумулирующие емкости дренажной или бытовой канализации, ливневые коллекторы. При условии, что на них не предусмотрено самостоятельного отвода жидкости.
• Кроме того, установка дренажного насоса может быть предусмотрена для сброса отстоянной воды в централизованные коллекторы, естественные водоемы, на поля фильтрации либо ее перекачки в резервуары для последующего технологического применения.
• Действующие санитарные правила запрещают действовать даже небольшим автомойкам и мастерским без локальных очистных сооружений. Грязная вода собирается в первичные коллекторы и приямки, а затем дренажный насос для канализации перекачивает ее в емкости очистных сооружений.
• Активно применяются данные устройства для ирригационных сельскохозяйственных работ, они производят перекачивание жидкости из искусственных и природных водоемов на орошаемые участки.
• Данное оборудование характеризуется своей универсальностью, его можно использовать не только для грязной, но и для чистой воды в системах автономного водоснабжения, наполнения высоко расположенных емкостей.

Как правильно установить приёмник для дренажного насоса

Дренажные насосы отличаются своей относительно недорогой стоимость, но и не очень продолжительным сроком службы. Чаще всего эти насосы работают 3-5 лет.

Их недолговечность обусловлена в первую очередь тяжелыми эксплуатационными условиями, в которых им приходится работать.

Причиной неисправностей в большинстве случаев являются перегревы, вызванные халатным обращением со стороны владельцев. Например, если насос брошен в какую-то яму или колодец без должного контроля, в него может попасть мусор, щепки или тряпки, что приведет к его заклиниванию и последующему перегреву. В результате встроенный в обмотки двигателя аварийный термостат срабатывает, прерывая питание для избежания повреждения обмотки. Таким образом, происходит цикличное выключение и включение насоса, которое может повторяться до 10-15 раз, что в конечном итоге может привести к выходу из строя насоса в целом.

Порой насосы для дренажа могут работать «на сухую», что также приводит к их досрочной поломке. Например, неправильная настройка поплавка или его застревание в мусоре могут привести к работе насоса «на сухую», когда его насосная часть не имеет контакта с водой.

Также возможна ситуация, когда насос погружают в воду на глубину, превышающую рекомендуемую для данной модели. Бытовые дренажные насосы, как правило, предназначены для погружения на глубину до 5-7 метров. Если превысить допустимую глубину насоса, например, до 10-15 метров, в таком режиме он будет работать с большой нагрузкой на торцевое уплотнение вала и выйдет из строя намного быстрее. Поэтому важно соблюдать рекомендации производителя по использованию и эксплуатации насосов, чтобы минимизировать вероятность поломок и продлить их срок службы.

Как часто нужно менять приёмник для дренажного насоса

Самостоятельный ремонт дренажного насоса не всегда представляется возможным – всё дело в причине поломки. Насос часто могут починить исключительно специалисты высокой квалификации. Некоторые проблемы не исправить вовсе – нужно покупать новое оборудование. Стоит рассмотреть перечень самостоятельно устраняемых поломок.

Принцип действия дренажного насоса

Сердце насоса – мотор, он приводит в движение зафиксированную на валу крыльчатку, пластины которой разгоняют жидкостную среду внутри насосного агрегата, эта жидкость под действием возникшей центробежной силы поступает в выходное отверстие, пока ее место занимает новая порция жидкости.

Почему дренажный насос сломался?

• Резкий перепад напряжения в электрической сети привел к замыканию;
• Неисправность поплавка, который регулирует уровень засушливости насоса;
• Крыльчатка застряла в силу ее заклинивания инородными предметами, которые попали в корпус;
• Конденсатор неисправен.

Дренажный насос может издавать характерный гул, но не работать, если:

• Клапан неисправен;
• Ослабло крепление амортизации на штоках;
• Произошло обрывание штока;
• Кабель питания имеет поломки.

Прежде чем обращаться к ремонту насоса, нужно внимательно проверить сеть электроэнергии. Вполне возможно, что причина поломки в ней.

Как исправить поломки дренажного насоса собственноручно?

Из многочисленных причин поломки насосного оборудования подвластны рукам простого обывателя лишь несколько. Можно поработать с поплавком, если он застрял и не работает исправно. Можно убрать включения, которые заклинили крыльчатку. Самостоятельное закрепление амортизатора – пустяк. Ремонт кабеля также не требует особых знаний и усилий.

Чтобы закрепить амортизатор, например, нужно корпус разобрать и подтянуть гайки, которые находятся на крепежных болтах. Законтрив самую верхнюю гайку, проблему можно быстро исправить. Ремонт кабеля требует временных затрат, но вполне доступен для многих рядовых хозяев. Иногда модели фекальных насосов легко подвергаются замене конденсаторов, которые пришли в негодность.

Другие случаи исправлять без соответствующих умений и помощи специалистов опасно и, скорее всего, бесполезно. Например, ремонт штока настолько трудоемок, что рациональнее купить новый агрегат. Замена клапана не удастся самостоятельно. Для починки обмотки нужен специальный инструмент.

Нюансов ремонта много – стоит трезво оценивать свои силы и умения и понимать серьезность дела.

Ремонт кабеля

При выходе шнура питания из строя, насос также не будет работать. Однако причину поломки заметить трудно, так как проблема возникла прямо внутри изолирующего кабеля, где порвались или перетерлись провода.

Чтобы понять, в каком месте неполадка, стоит осмотреть наиболее частые места поломок – район подключения насоса к кабелю и отрезок кабеля у вилки. Необходимо найти отсоединенные провода, которые при заметном контакте могут подавать сигналы в агрегат.

Для исправления поломки возле корпуса аппарата нужно извлечь кабель вовсе. Плавно снимая крышку, чтобы не оборвать провода, обнаружить натяжное устройство. Открутив три болтика и вынув шайбу, нужно извлечь поврежденный кабель. Для починки достаточно просто обрезать кабель чуть дальше, чем произошел обрыв, и вставить обратно на былое место. Если разбухший кабель не хочет вставать на место, можно применить капельку машинного масла.

Поставив кабель на место, нужно собрать конструкцию обратно, закрутить все необходимые болты и изолировать соединительные элементы.

Если насос включается и сразу выключается

Такое загадочное поведение прибора можно объяснить замыканием цепи, либо засором. Чтобы устранить проблему, нужно снять фильтрующий элемент и диафрагму, а затем прочистить аппарат.

Если же насос не работает так активно, как в начале своей карьеры, то необходимо обратить внимание на рабочее колесо. Зазоры, которые нередко расширяются между диафрагмой и колесом – одна из причин неисправности прибора.

Чтобы предотвратить поломки промышленного насоса дренажного типа необходимо убедиться в правильности его монтажа и обслуживания. Хорошо смонтированное оборудование редко выходит из строя.

Если же поломка произошла – лучше обратиться к специалисту или купить новый прибор. Хотя ремонт кажется делом, доступным каждому уважающему себя мужчине, это все же слишком ответственное и не самое опасное дело.

Какие проблемы могут возникнуть при использовании приёмника для дренажного насоса

Делая выбор дренажного насоса, следует помнить, что вечного ничего не бывает и даже качественный аппарат может однажды сломаться. Рассмотрев многочисленные отзывы и опросив множество экспертов по ремонту оборудования, было выделено несколько отличительных черт устройств каждого производителя:

1. Отечественный дренажный насос «Малыш» пользуется огромной популярностью. Причиной такой известности является небольшая стоимость самого изделия и приемлемая цена на запчасти для ремонта. Также умельцы с легкостью ремонтируют их самостоятельно. Самая часто встречаемая неисправность насосов «Малыш» это разрыв качающей мембраны. Симптомами неисправности является сильный гул и отсутствие напора воды. Ремонт производится, только заменой порванной мембраны на новую.
2. Для насосов «Джилекс» присуща такая проблема, как потеря моторного масла. Ремонт производится в сервисном центре на аналогичную заводской. Существует мнение самодельщиков, что жидкость из двигателя можно заменить глицерином или трансформаторным маслом. Но эта информация не проверена, и такая альтернатива может привести к полной поломке насоса.
3. Дренажный насос «Водомет» славится своей надежностью и чаще всего поломки этого оборудования связаны с неправильным использованием. Как и другой аппарат «Водомет» не переносит абразивные частицы, такие как ил и песок. Если такое случится, то придётся поменять всю насосную часть.

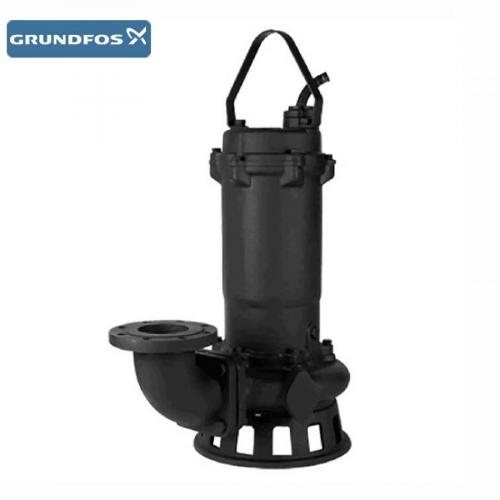

4. Дренажный и фекальный насосы Grundfos являются очень надежными, при этом большинство моделей имеют улучшенную теплоизоляцию мотора и встроенные клапаны. Так как устройства работают в агрессивной среде, то время от времени следует вынимать насос и производить замену всех уплотнителей.
5. Поверхностные и погружные модели насосов «Ручеек» производят по высшим европейским стандартам качества, но при этом в них есть один существенный недостаток – это перегрев. Согласно заявлениям производителей их изделия способны беспрерывно проработать 7 и более часов, но как показывает практика, данный показатель составляет 2-3 часа, после которых насос должен «отдохнуть».
6. Как и в дренажного, так и в фекального насоса «Водолей» имеются проблемы с перегревом мотора, особенно при использовании их в мелких колодцах или скважинах. Если ломается недорогая модель насоса её проще заменить новым изделием, ведь ремонт обойдется в половину стоимости оборудования.
