Установка печной трубы на крыше. Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход .
Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Печная труба на крыше. Изготавливаем правильно печную трубу на крыше из кирпича

Кладка печной трубы сложнее, чем установка сэндвич трубы. Однако, такая конструкция прослужит значительно дольше и обладает лучшими декоративными свойствами. Главной задачей для дымохода из кирпича является отведение продуктов сгорания и создание тяги в топочной печи. При возведении печной трубы из кирпича своими руками, необходимо соблюдать правила пожарной безопасности. Печная труба на крыше из кирпича прочная, выдерживает резкие перепады температур, благодаря чему, прослужат очень долго.

Металлические;
Асбестоцементные (сэндвичи).

По способу установки:

Коренные;
Насадные;
Стенные.

Дымоходы коренного типа устанавливают рядом с печью, подключая их к дымоходу. К ним можно подводить несколько отопительных приборов, но возведение коренных требует более точных расчетов. При неправильном возведении, продукты сгорания могут попасть в дом.

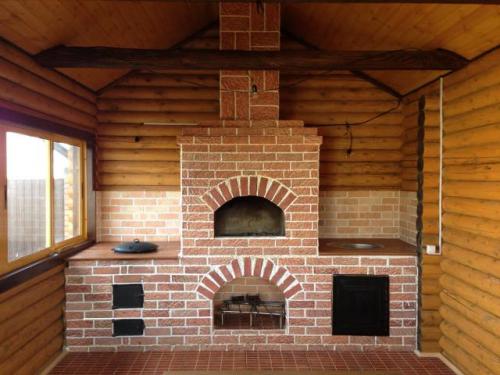

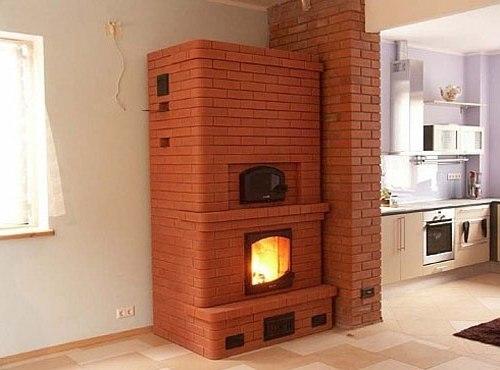

Дымоход коренного типа

Самые распространённый дымоход из кирпича- насадной. Это классическая печная труба из кирпича. Дымоход устанавливается сверху отопительной печи.

Насадной дымоход

Пристенная устанавливается по наружной стене дома. Она может быть коренной или насадной. Чаще их возводят для экономии средств. Возвести такой дымоход проще, но он требует дополнительных затрат на утепление с изоляцией.

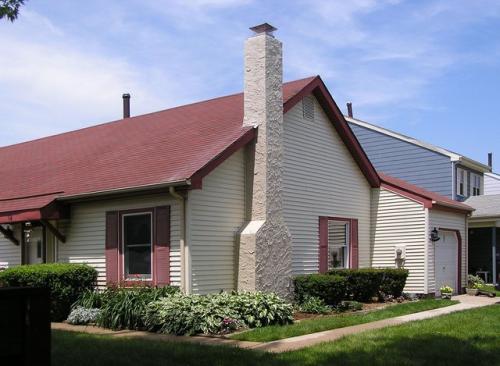

Пристенный дымоход

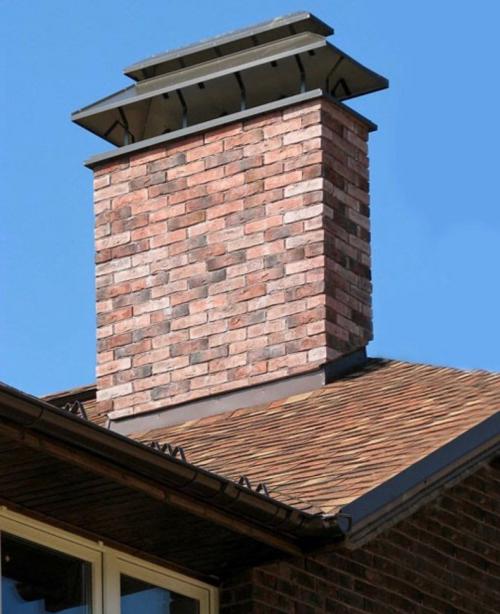

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.

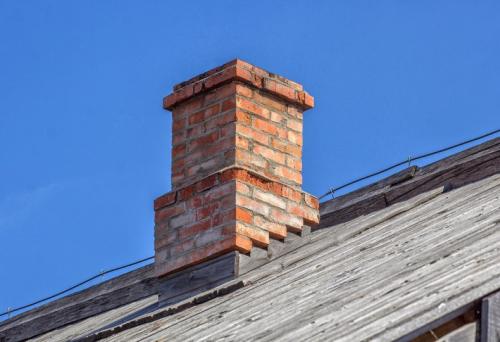

Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.

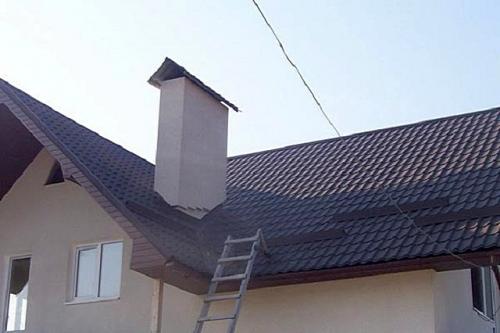

Проход дымохода через крышу из металлочерепицы. Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним - крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

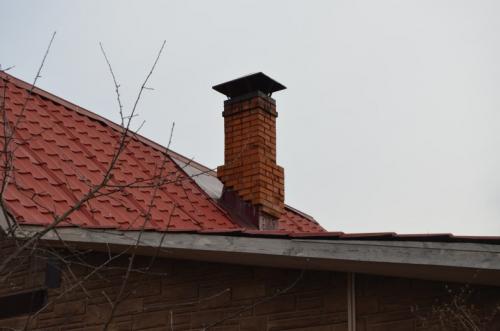

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания - простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе - боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Источник: https://detali-interera.ru-land.com/novosti/kak-vyvesti-dymohod-cherez-kryshu-osobennosti-vybora-mestoraspolozheniya

Устройство печной трубы на крыше. Цены на дымоходы

~~дымоход~~

Чтобы сохранить все упомянутые достоинства, но вместе с тем – свести к минимуму недостатки металлического дымохода, и была разработана система утепленных сэндвич-труб. По сути, это «труба в трубе», разделенные слоем жаростойкого термоизоляционного материала. Примерная схема устройства показана на иллюстрации ниже:

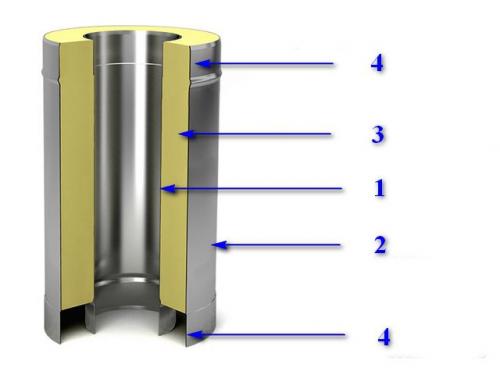

Принцип устройства сэндвич-трубы для дымохода

1 – сам дымоходный канал. К нему предъявляются особые требования – он должен быть изготовлен из высококачественной стали с выраженной устойчивостью к коррозии, а изготовление трубы должно быть только сварным, с применением аргоновой сварки в защитной газовой среде (технология ТIG). Труба с фальцевым швом – абсолютно не допустима.

2 – внешний металлический кожух. Чаще всего он тоже исполняется из нержавеющей стали. Однако, в продаже представлены и бюджетные варианты – из оцинкованной стали. Кроме того, имеется возможность приобрести сэндвич-трубы и с внешним декоративным покрытием, например, если это необходимо для поддержания облика фасада или интерьерного оформления помещений, через которые проходит дымоход.

3 – слой термоизоляции. Как правило, эту функцию выполняет жаропрочная минеральная вата из базальтовых волокон, плотностью от 120 до 200 кг/м³. Толщина слоя утепления может варьироваться – она подбирается в соответствии с конкретными условиями: типом и мощностью отопительного прибора, схемой прокладки дымохода, климатических условий региона и другими критериями.

4 – трубы оснащены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система раструбов и заужений, которые при соединении, в совокупности с применяемыми герметиками, образуют герметичный узел. Для большей надежности предусматривается дополнительная затяжка этих соединительных узлов с помощью хомутов. Существуют и иные способы монтажа, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовыми крепежными элементами.

В итоге собранная из таких модулей конструкция дымохода приобретает новые положительные качества:

За счет стабильности температурных показателей внутри дымоходного канала, вне зависимости от погоды и от места расположения конкретного участка системы, обеспечивается устойчивая ровная тяга.
Образование конденсата, хотя и не исключается в полной мере, но все же сведено к минимуму.
Внешняя поверхность сэндвич-трубы не раскаляется до критических температур, и не станет представлять опасности для проживающих в доме людей, в случае необходимости ее прохода через помещения верхнего этажа, чердака, мансарды.
Значительно проще становится организация проходок трубы через перекрытия и кровлю. Кроме того, многие производители сразу предусматривают в выпускаемых комплектах специальные проходные модули необходимого размера.
Сама по себе система дымохода, собранная из сэндвич-модулей – не обладает значительной массой, и ее вполне можно устраивать по насадному принципу, то есть дымоход опирается непосредственно на печь или котел. Не окажет она чрезмерной нагрузки и на несущие конструкции дома при креплении к ним.

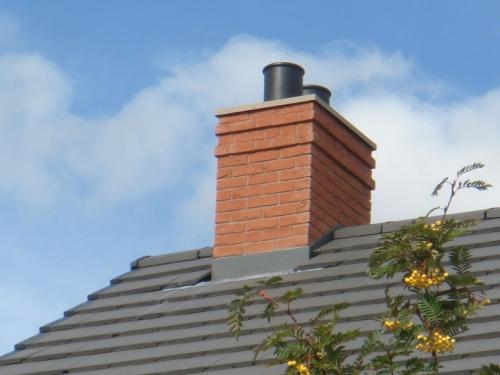

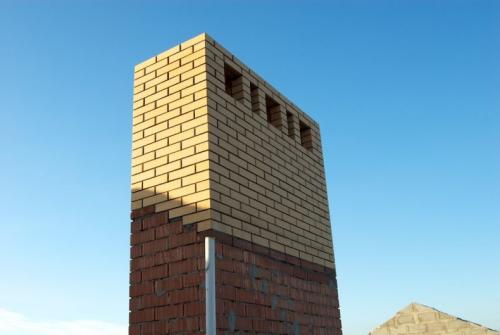

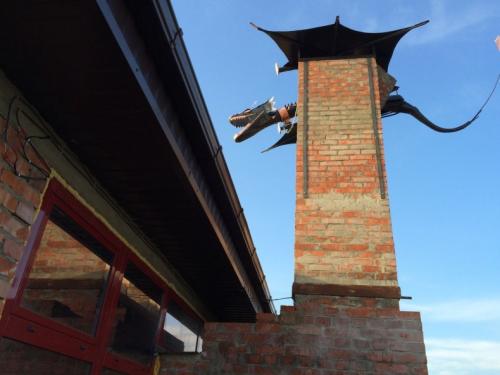

Кирпичная труба на крыше. Дымоход из кирпича на крыше (75 фото): виды, устройство, правила и требования к возведению для твердотопливного или газового котла

Перед строительными работами рекомендуется изначально изучить систему дымохода, понять принцип укладки рядов. Труба состоит из следующих частей:

Стояк;
Выдра;
Шейка трубы;
Препятствующий зонтик.

Рекомендуется выбирать ту схему, которая точным образом будет соответствовать печи кирпичной кладки. Это будет самая лучшая и надежная среди распространенных порядовок дымохода.

Основные части дымохода

Схема установки первостепенного дымохода основополагающая область среди коренной работы при подсоединении печи.

Она предполагает в обиходе стояки двух видов, число последующих должно соответствовать разделкам.

Шейка будет являться для печи основополагающим подразделением в части дымохода, располагающимся в месте расположения печи с разделкой.
Обычно там хранятся зaдвижки, предназначенные для регулирования тяги.

Разделка распушки располагается в первостепенной области проходимости, защищающая от резких перепадов температуры. Благодаря толстым стенам, происходит отличный дымоотвод.

Виды дымоходов из кирпича

Производство труб дымоходного вида имеет подразделение на далее перечисленные типы, а именно:

Насадной;
Коренной.

Каждая печь является индивидуальной, поэтому к каждой из них требуется личная инструкция. Это позволит производить автономное управление печной схемой, которая будет соединяться с помощью патрубка.

Дымоотводная печное сооружение отличным образом подойдет для таких приборов, как кирпичные или чугунные отопительные приборы, оснащенные специальными подсоединениями.
Данный вариант требует специфических параметров, которые должны поддерживаться сечением, располагающимся внутри. Это необходимо для дополнительных приборов, которые подключены к отоплению.
Установка коренного дымохода предусматривает проводку штуцер, каковой ведется от черночугунного котельчика. Данная установка требует оборудование инструмент из титана. Располагается дымоход коренного вида на фундаменте, как отдельное устройство.
Котел достигает дна от 40 до 50 сантиметров. Это точно взаимозависит от площади и обширности дымохода. Площаль высчитывается с учетом попуска в 14 – 15 см для основания.

Труба дымоотвода насадного вида числится окончанием схемы печи. Это основополагающая область общей схемы. Труба данного типа используется для печи одного горения.

Установка надсадной трубы

Производство трубы насадочного типа включает укладку, конструкция которой должна варьироваться от 50 — 60 см от перекрытия потолка. Непосредственно возведение дымохода будет являться следующим шагом.

Рассмотрим два вида кладки дымохода:

Квадратный;
Прямоугольный.

Первый ряд включает возведение основание дымохода до начала разделки. Каждый последующий шаг будет сопровождаться укладкой в виде: перекрытие швов середины кирпича после предыдущего ряда.

Таким образом, будет происходить выкладывание четырех последующих рядов аналогично схеме, процитированной выше, до тех пор, пока не подойдем к распушке трубы.

Первый вариант укладки подразумевает под собой укладку, которая сдвигается с кирпичной кладкой в противоположную часть на две — одну треть кирпича. Точно установить поштучную установку поможет кирпич цельного вида, предназначенный для разделения на 2-3 области.
При строительной работе обязательно соблюдайте сохранение первоначального сечения каналов. Потому что утолщения стенок является основополагающей идеей для формирования безопасного перекрытия в период эксплуатации.
Стоит помнить, что тщательно не просчитанное уменьшение или расширение полости внутреннего вида, приведет к негативным последствиям, а именно произойдет тяга топки. Последующие ряды должны выкладываться с сохранением сдвига в правую часть, предварительно сохранив промежуток для канала.
Стоит особое внимание обратить на пятый и седьмой ряды, соответствующих масштабов. Они должны выкладываться на едином уровне в объединение с краями внешнего и внутреннего вида стенок дымового канала.
А вот укладку 8-ых и 7-ых подразделений рекомендуется продолжить в соответствии с инструкцией 1-го ряда. Приступать к задаче с установкой выдры следует строго по окончанию укладки распушки.

Дымоход через крышу своими руками. Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога» . Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее , очень многие мастера предпочитают изготавливать эти детали самостоятельно.

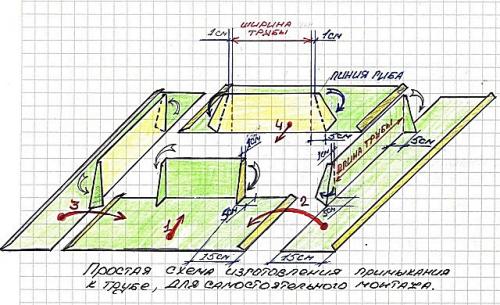

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

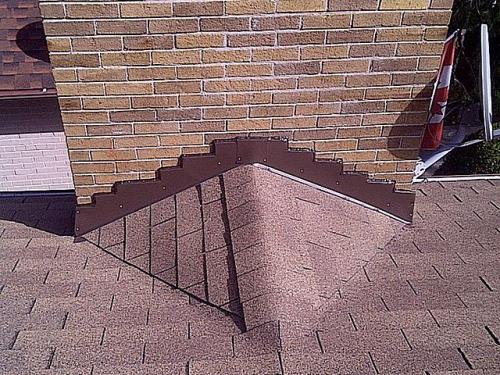

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной . Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Проход дымохода через шиферную крышу. Чем заделать примыкание трубы к шиферной крыше?

Асбоцементная труба выходит на три метра из отверстия в шифере крыши. Ветер, влажность, вибрация дают трещины в заделке шва вокруг трубы из цементного раствора.

Люые средства, основанные на цементе, рано или поздно потрескаются. В случае если труба не сильно греется (до 200-300 С) лучше использовать комплексную затирку. Сначала стык обработать специальным герметиком для горячих температур, а после уже наносить цементную заделку. Если же труба греется сильно можно купить прорезиненные насадки. Но у них есть минус – они на солнце через несколько лет также начинают трескаться и пропускать.

До недавнего времени и не думал что столкнусь с такой проблемой, пока, как в народе говорится, “петух не клюнул”. Простые варианты, без дополнительных вложений, на сей раз попытаемся рассмотреть. Предлагаю свой вариант которую пришлось сделать своими руками.

Сначала заделываем вокруг трубы раствором, асбестом или алебастром(гипсом), и ничего страшного, что он со временем потрескается. Главное, после этого аккуратно обмотать вокруг трубы алюминиевой фольгой и закрепить его простым хомутом или проволокой, после опять наносим вокруг небольшой слой раствора, так чтобы фольга не порвалась, а затем одеваем на трубу декоративный фланец. Вот и все.

Источник: https://detali-interera.ru-land.com/novosti/kak-vyvesti-dymohod-cherez-kryshu-osobennosti-vybora-mestoraspolozheniya

Проход дымохода через крышу из профнастила. Где на крыше из профнастила выводить печную трубу

При выведении дымохода на крыше из профнастила важно определить место. От этого будет зависеть качество эксплуатации дымохода и целостность конструкции стропил и обрешетки.

Рациональнее всего выполнять вывод дымохода на крыше из профнастила как можно ближе к коньку. Однако устанавливать его непосредственно в коньковом ребре (прогоне) не стоит. Это связано с потребностью резки подконьковой доски. Следовательно, теряется прочность всей кровельной конструкции.

Лучше всего делать вывод на крыше из профнастила на удалении от 0,5 до 0,8 метров от конькового ребра. Точная дистанция должна определяться, исходя из расположения досок обрешетки. Дымоход должен проходить между ним на расстоянии. Не допускается контакт печной трубы с деревянными конструкциями стропил и обрешетки, так как это может провоцироваться возникновения пожара.

Монтаж печной трубы в верхней части ската объясняется также и эксплуатационными параметрами. Среди них:

В зимнее время над верхней частью дымохода будет формироваться снежная шапка. Чем ниже находится печная труба к карнизу, тем большая толщина снежной шапки образуется в итоге. Снежный слой будет давить своим весом на профнастил и обрешетку. Это может вызывать деформации и разрушения кровельной конструкции в месте вывода дымохода.
При размещении у конька вылет трубы составит около 50 см. Это небольшой показатель. За счет небольшого вылета, холодный воздух будет оказывать меньшее влияние на стенки труб. Снижается риск образования конденсата внутри полости дымохода и ухудшение его эксплуатационных качеств.

Если конструкции чердака, расположение печного оборудования в доме или сама кровля из профнастила не позволяет вывести дымоходных канал около конька, то монтируют ее в центральной части ската и даже на небольшом удалении от карнизного свеса. В таком случае особое внимание уделяют:

Длине вылета печной трубы над поверхностью кровли.
Усилению обрешетки и герметизации стыков между элементами конструкции.
Для снижения снеговых нагрузок в зимнее время над трубой обустраивают снегозадержатели. Для из установки выполняют также дополнительное укрепление обрешетки.

Все это повышает стоимость работ и делает из более трудоемкими. Также увеличивается время, затрачиваемое, на вывод печной трубы через крышу из профлиста.

Источник: https://detali-interera.ru-land.com/novosti/kak-vyvesti-dymohod-cherez-kryshu-osobennosti-vybora-mestoraspolozheniya

Как вывести трубу от буржуйки через крышу. Варианты конструкции дымохода

Принципиальная схема конструкции дымохода для буржуйки может быть исполнена по одному из трех видов, различающихся по месту расположения трубы и ее выходу из помещения наружу.

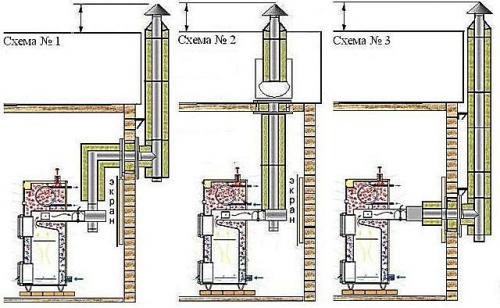

Три основных схемы расположения дымохода в помещении

Дымоход может выходить на улицу через стену на уровне 200 ÷ 250 мм от потолка. Это — удобная и эффективная конструкция, так как тот отрезок дымоотводной трубы, который проходит через помещение, будет играть роль своеобразной «батареи», достаточно мощного теплообменника, который эффективно включается в общий процесс обогрева, отдавая в комнату вырабатываемое печью тепло. Это способствует повышению общей теплоотдачи от буржуйки, а значит , для достижения и поддержания нужного уровня температуры будет истрачено намного меньше топлива.
Второй вариант редко применяют в условиях гаражей или мастерских, так как конструкция достаточно трудоемка в монтаже. В этом случае дымоход тоже проходит через все помещение, но не сворачивает в отверстие в стене, а поднимается через потолочное перекрытие и выводится на улицу сквозь чердак и далее, через кровлю. Конструкция тоже весьма эффективна для обогрева комнаты, но для проведения трубы через чердачное перекрытие нужно предпринять целый ряд мер, чтобы обезопасить от перегревания все потенциально боящиеся огня материалы. Для этого в толще перекрытия необходимо установить вокруг трубы специальный короб, который заполняется жаростойким составом, например, мелкофракционным керамзитом или минеральной ватой.
