Определение высоты дымовой трубы относительно конька крыши
Что касается высоты дымохода, в нормативном документе (СНиП41-01-2003«Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не дальше 1,5 м труба должна возвышаться над ним не менее чем на 50 см; при 1,5–3 м — быть не ниже конька, а при расстоянии более 3 м — не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентаций по поводу местоположения дымохода на крыше там не содержится. Что же говорят об этом специалисты?
Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет совсем небольшим; таким образом, вероятность образования зимой конденсата в дымовом канале снижается. Выпадающий внутри, в самом устье или на защитно-декоративном зонтике трубы, конденсат, содержащий агрессивные вещества, отнюдь не безобиден. Он может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и кровли и даже сокращения срока службы дымохода.
Располагая трубу на большом удалении от конька, в частности в зоне карнизного свеса, надо учитывать, что она будет испытывать повышенные нагрузки при лавинообразном сходе снега с крыши. Чтобы предохранить дымоход от повреждения, следует обязательно смонтировать на скате систему снегозадержания
Многие придерживаются мнения, что дымоход вообще нужно выводить на линии конька. Это облегчает устройство узла примыкания в месте выхода трубы, а также, поскольку здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако реализовать такое решение можно не всегда. Во-первых, потребуется стропильная система, где отсутствует несущая коньковая балка, либо создание в балке разрыва для дымохода и усиление ее опорами, что проблематично в случае мансардной крыши. А во-вторых, комплектующие для вывода трубы через конек выпускают только для каналов квадратного или прямоугольного сечения.
Чего кровельщики категорически делать не рекомендуют, так это выводить дымоход в ендове. Выполнение узла примыкания здесь сильно затруднено, а протечки почти неизбежны, ведь дождевая вода будет литься на трубу с двух скатов сразу, а зимой тут будет вырастать целый сугроб снега. Кроме того, потребуется серьезно усложнить стропильную конструкцию крыши.
Проход дымохода через крышу из профнастила. Место для вывода
Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.
Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.
Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.
Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли . Иначе прочное соединение сделать будет очень сложно.
Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька . Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.
Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.
Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.
Проход дымохода через крышу из металлочерепицы. Особенности проведения сэндвич дымохода
Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.
Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.
Проход через металлочерепицу
Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:
Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru
Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

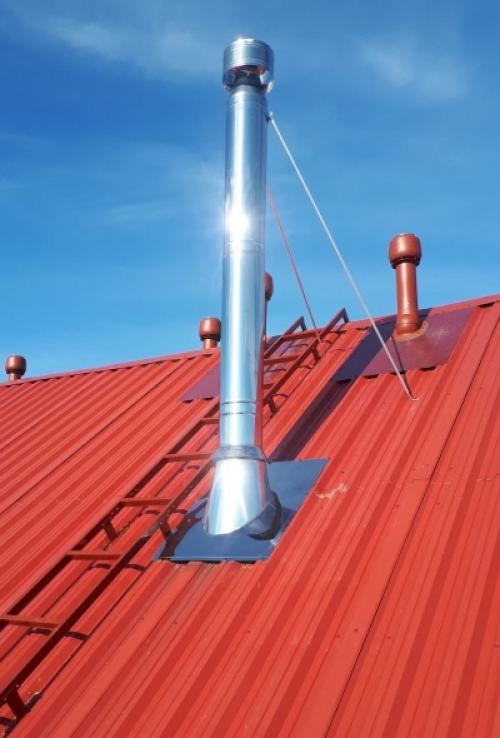

Установка дымохода через профнастил
Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

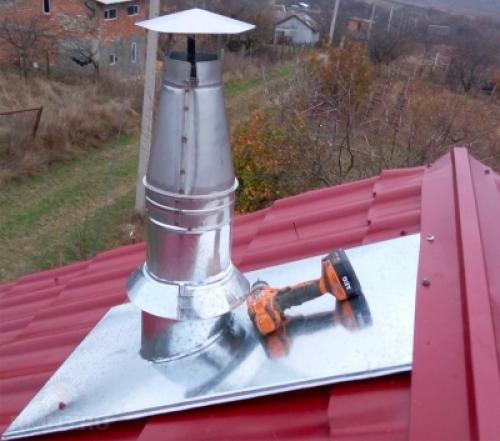

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.
Комплектующие для проведения круглых труб Источник metalsteel.com.pl
Проход через ондулин
Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.
Проход дымохода через шиферную крышу. Раствор из цемента с асбестом
Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.
Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

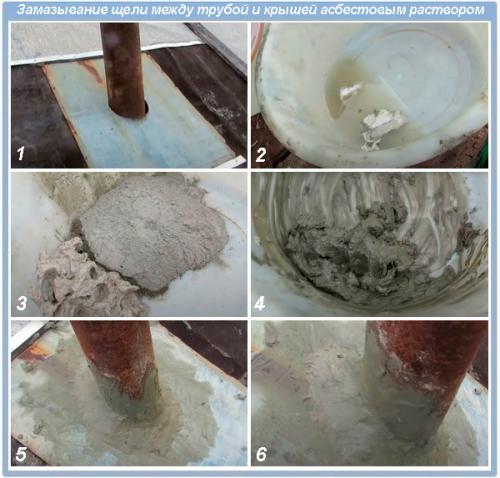

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:
Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.
Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.
Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.
Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.
В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.
Проход сэндвич трубы через крышу. Как провести дымоход через кровлю
Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия. Труба должна находиться между этими деталями. Важно, чтобы наружная стена дымового канала не касалась горючего элемента. В этом случае необходимо выдержать минимальное расстояние в пределах 13 см. Причем эта деталь обязательно должна иметь утеплитель. Для выполнения такого требования зачастую делается смещение трубы в двух местах под углом 45 градусов.

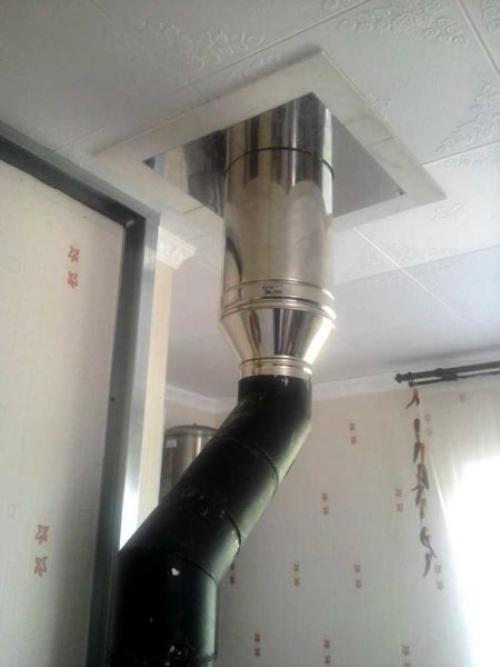

Монтаж сэндвич-дымохода через крышу, начиная с твердотопливного котла, выполняется с помощью стальной трубы без утеплителя. Ее хорошо видно на представленной ниже фотографии. На конец изделия устанавливается переходник для сэндвич-системы. Проходной узел соединяется с дымоходной трубой, имеющей утеплитель.
В потолке выполняется специальное отверстие с учетом требований пожарной безопасности. Расстояние от дымохода должно превышать 250 мм, причем на перекрытие необходимо предусмотреть укладку теплоизоляции.
Для защиты краев отверстия используется пожаробезопасный материал – минерит, который фиксируется с помощью обыкновенных гвоздей или саморезов.

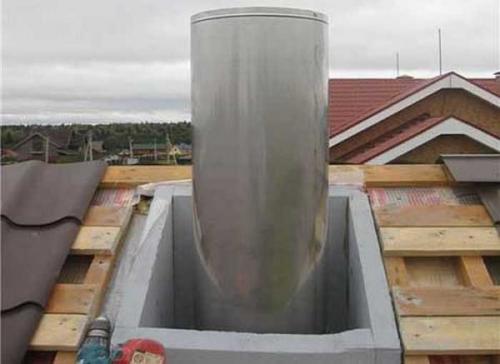

Далее сэндвич-конструкция вставляется вертикально в сделанный короб. Труба не требует прочной фиксации: достаточно просто создать направление. От падения ее удержат 2-3 планки, при этом движение по вертикали будет полностью свободным. Такая конструкция необходима для того, чтобы цилиндрическое изделие могло двигаться вверх или вниз. Нагреваясь, труба удлиняется, что требует дополнительной площади и свободы передвижения.

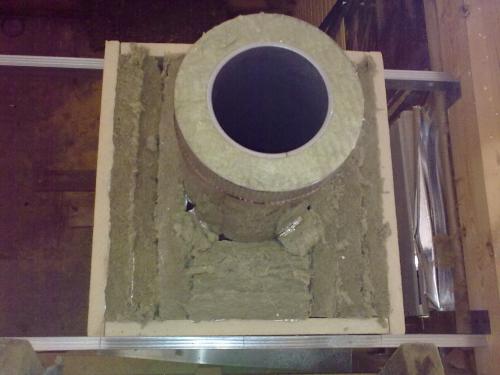

Оставшееся пространство закрывается базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.
Несколько лет назад в этих целях использовался обыкновенный песок. Однако со временем он начал высыпаться через имеющиеся щели. Сегодня же от этого варианта полностью отказались.
Лицевая сторона обертывается нержавейкой. Под листом делается негорючая прокладка. Ранее в этих целях применялся асбест. На сегодняшний день он считается канцерогенным веществом, потому данный материал был заменен минеральной ватой.
Но также можно воспользоваться и другим способом: края отверстия закрыть минеральной ватой и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.
После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Далее надрезается гидроизоляция по типу крест-накрест. Получившиеся треугольники аккуратно заворачиваются, затем фиксируются строительным степлером. Открывшуюся обрешетку необходимо обрезать, выдерживая расстояние к дымовому каналу более 13 см.

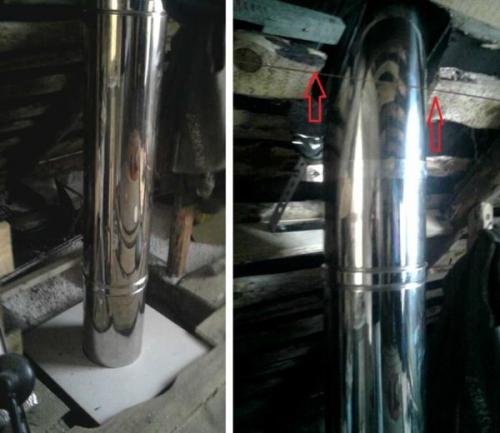

Фотография, на которой изображены красные стрелочки, показывает неправильно выполненный проход трубы через кровлю. Отрезок, отделяющий цилиндрическую деталь от досок, имеет недостаточный размер. При верном изготовлении края оббиваются минеритом с учетом требований пожарной безопасности. На следующей же фотографии показан правильный проход.

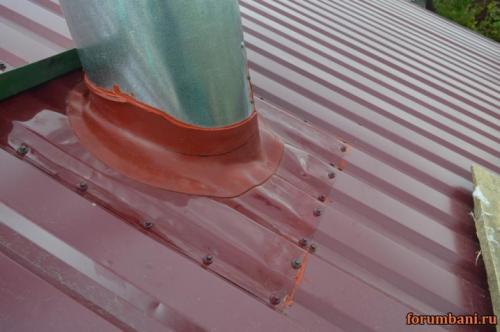

После того как будет сделан кровельный настил, труба закрывается мастер-флешем. Для этого выполняется специальная юбка, которая соответствует форме верхней части здания.
Место соединения цилиндрического изделия и резиновых прокладок обрабатывается термостойким герметиком.
Модули сэндвич-системы, а также внутренний дымоход должны быть стянуты хомутами.

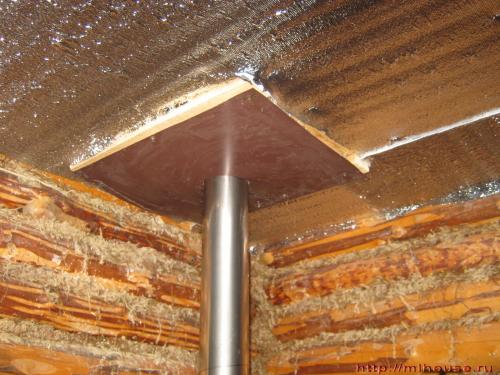

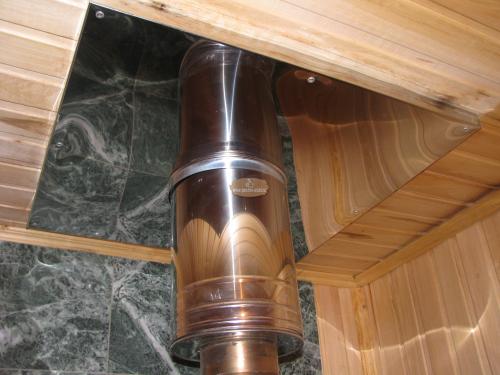

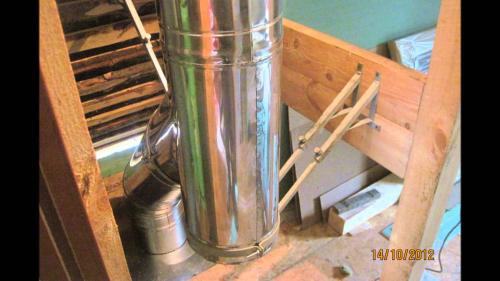

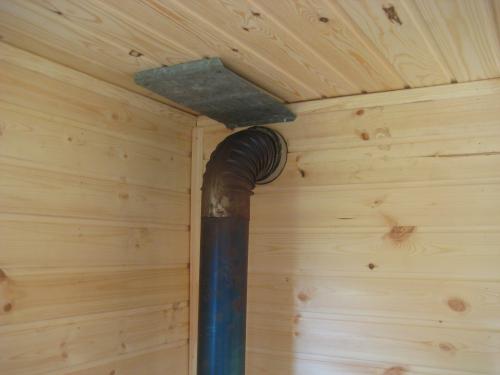

Проход трубы через крышу в бане. Устанавливаем дымоход

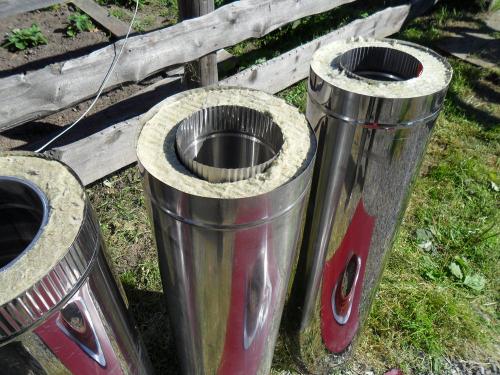

К этому времени пора бы уже определиться с типом дымохода. На сегодняшний день чаще всего используются так называемые сэндвич-дымоходы .
Такое название они получили из-за конструкции: несколько листов металла сворачиваются в трубу, а между ними прокладывается огнеупорный материал. Их популярность легко объяснима:
очень простой монтаж;
высокая пожаростойкость;
вполне доступная стоимость.
Да и установка такого дымохода не вызывает особых затруднений даже у неподготовленных людей.
фиксируем на крыше специальный узел для оптимальной фиксации трубы;
вставляем ее в отверстие;
засыпаем керамзитом все пустоты;
можно поместить саму трубу в короб, который будет защищать ее и придаст вашему дымоходу интересный внешний вид.
Обязательно следует обернуть трубы в лист асбеста. Правда, перед этим его нужно сперва подготовить:
основательно смочить в воде для смягчения — так можно свести к нулю риск появления трещин;
обернуть проволокой — это делается для надежной фиксации листа.
Для того, чтобы правильно вывести трубу через потолок и крышу, можно соорудить и кирпичный дымоход . Эта конструкция будет куда надежнее рассмотренного выше варианта, но и затраты на нее — гораздо выше. Поэтому использование такого дымохода в бане оправдано только в случае больших помещений.
Проход трубы с кирпичным дымоходом осуществляется аналогично предыдущему варианту. С одним только отличием: короб нуждается в очень серьезной изоляции. Поэтому он сперва обшивается фольгой, и только после того, как внутренний элемент надежно зафиксирован на печи, устанавливается второе звено, а свободное пространство засыпается керамзитом.
Не забудьте нанести на трубу краску с эффектом термоизоляции — это поможет избежать коррозии.

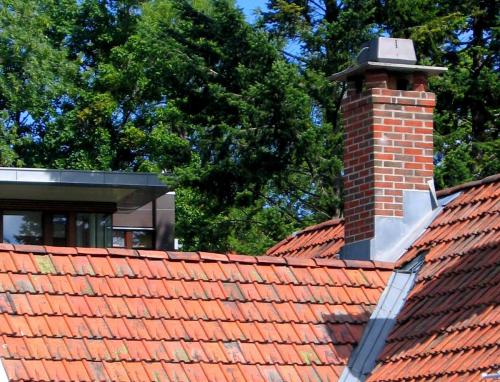

Проход кирпичной трубы через крышу. Проход через кровлю
Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.
Проход кирпичной трубы через кровлю
Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.
После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:
размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.
Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.
Проход круглой трубы через кровлю
Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).
Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.
