Винтовая лестница из металла. Виды металлических лестниц

Винтовая лестница из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

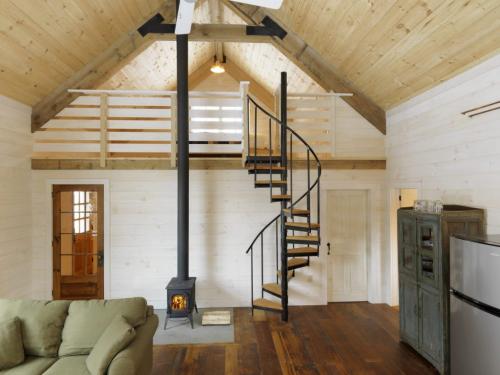

Винтовая лестница вид сверху. Плюсы винтовых лестниц

Конструкция винтового типа (круглая или полувинтовая) эффектно смотрится в любом интерьере. Но по комфортности подъема круговая модель уступает маршевым конструкциям, затрудняет поднятие на верхний ярус громоздких предметов мебели.

По другим параметрам винтовые лестницы обладают несомненными преимуществами:

• Не отнимают много свободного места благодаря конструктивным особенностям.

• Модель, изготовленная из качественных материалов, обладает хорошими эксплуатационными характеристиками, компактностью.

• По ценовой доступности винтовые конструкции более привлекательные для среднестатистических потребителей.

• Опорные ступени, основная стойка, перила обладают требуемой устойчивостью, прочностью, выдерживают нагрузки.

• Винтовую модель лестницы можно установить в любой комнате – в центре, у стены, перед входной дверью, у большого окна на террасу.

• В художественно-дизайнерском плане изделия считаются наиболее выразительными из лестничных систем.

• Некоторые варианты лестниц можно приобрести в разобранном виде, чтобы не оплачивать услуги мастеров по установке.

• Универсальное назначение определяет широкую применяемость винтовых систем в частных домовладениях.

Спиралевидная лестница на второй этаж – это вспомогательный ход, обеспечивающий простой подъем на любой верхний ярус, включая чердачное помещение, мансарду. Использование круговых моделей выгодно подчеркивает интерьерный дизайн, вызывает восторг у окружающих.

Главное преимущество винтовых систем – экономия свободного места, возможность монтажа в условиях ограниченного пространства небольших помещений.

Винтовая лестница на чердак. Разные варианты чердачной лестницы

Полноценный тип конструкции с удобным углом подъема (30…40 градусов к горизонтали) – роскошь, доступная владельцам больших домов. Всем остальным приходится обходится винтовыми, прямыми крутыми (почти вертикальными), складными и приставными лестницами. Рассмотрим особенности каждого варианта:

• винтовая лестница – занимает немного места, достаточно удобна для подъема/спуска. Однако поднять габаритный предмет по закручивающимся спиралью ступеням крайне сложно, почти нереально, даже если размер люка в полу чердака соответствует размерами предмета;
• прямая крутая – подниматься по ней менее удобно, чем по винтовой, хотя в зависимости от конструкции уровень комфорта можно поднять до вполне приемлемого. Подъем вещей и грузов возможен с помощью простых подъемников – например, веревки с воротом или просто ремней. Габариты поднимаемых предметов ограничены размером люка;
• складная – все то же, что и для прямой крутой. Большой плюс – в сложенном виде такая модель не занимает места в помещении, поскольку располагается под потолком;
• приставная – вне моментов использования ее нужно где-то держать, поднимать/опускать по мере надобности. Это может быть неудобно.

Вывод? Удобнее всего при наличии достаточного свободного пространства использовать прямую крутую лестницу со ступенями «гусиный шаг». Если же места явно не хватает, удобнее применять складную модель. Лестницу на чердак своими руками несложно сделать что в одном, что в другом варианте, хотя стационарная модель немного проще в монтаже.

Винтовые лестницы размеры. Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

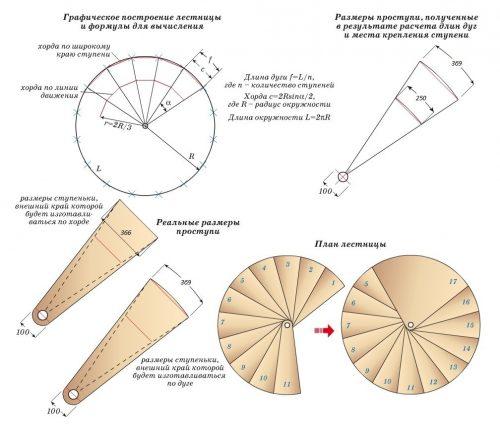

Расчет размеров ступенек производится поэтапно:

1. Изначально определяется размер самой широкой, внешней части ступеньки ( d1 ), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x =12,56/26=0,48 м;
2. Чтобы определить ширину проступи в средней линии ( d2 ), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x =8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
3. Следующим шагом определяется значение ширины ступени около опорной трубы ( d3 ). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол ( а ) по формуле: а=y/x =720/26=27,69 градуса. Далее вычисляется максимальная ширина ( с ) ступеньки: с=2*R*sin a/2 =2*1*0,55/2=0,55 м.

Расчетный размер длины ступени ( h ) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1 =1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Винтовая лестница на улице. Предназначение уличных лестниц

Уличные лестницы являются очень важными в хозяйстве. Посредством их возведения осуществляется связь дома с прилегающей территорией, то есть, соединение двух участков, расположенных на разных уровнях.

На сегодняшний день различают несколько вариантов устройства наружных лестниц:

1. Входные ступени (крыльцо) – наиболее частый вариант. В том случае, если территория располагается под наклоном, может понадобиться даже целый лестничный марш.
2. Соединение верхней лестничной площадки с террасой.
3. При наличии высокого цокольного этажа.

На фото – крыльцо из камня.

1. Лестница с улицы на второй этаж, посредством которой создается дополнительный вход в помещение, в которое можно попасть изнутри здания.
2. Если речь идет о курортах, то в таком случае нередко используются двухэтажные коттеджи, в которых на каждом этаже расположено отдельное жилое помещение, не сообщенное с другими совместным коридором. В таком случае уличная лестница на второй этаж является очень удобным вариантом.
3. Пожарные уличные лестницы на второй этаж, предназначенные для эвакуации, – также не редкость.
4. Многие домашние мастера интересуются, как сделать лестницу на чердак с улицы, поскольку данный вариант экономит внутреннее пространство частного дома, отведенное для обустройства лаза.

Устройство лестниц

Уличная лестница в дом бывает таких видов:

1. Вертикальное расположение для быстрого поднятия на крышу или мансарду.
2. Винтовые лестницы.
3. Обычные маршевые конструкции, как прямо- так и криволинейные, которые могу быть расположены параллельно, перпендикулярно или под углом относительно стены.

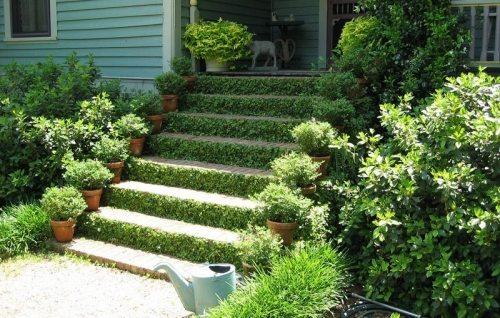

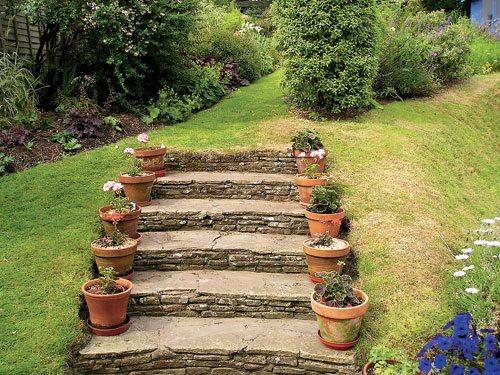

4. В том случае если рельеф характеризуется большими перепадами высот, можно устроить в склоне садовые ступени.
   Они бывают двух видов:

• Врезанные в склон, упираясь на плотно утрамбованный грунт.
• Выступающие, опирающиеся на специально обустроенные подпорные стенки.

Для оформления садовых ступеней лестниц могут быть использованы доски, известняк, гравий, бревна, тротуарная плитка, песчаник – в общем, любые материалы, которые окажутся у вас под рукой. Промежутки между такими ступенями составляют в среднем 3-7 см, то есть, такие лестницы являются «мелкими».

Совет!
Во избежание развития корневой системы, плодоносный грунт необходимо убрать, посыпав участок песком, который плотно утрамбовывается.

По бокам таких дорожек обычно устраивается газон, что придает ступеням эффектный внешний вид.

Выбираем материал

1. Железобетон . Как входные ступени крыльца, так и дополнительные лестничные конструкции для второго этажа нередко изготавливаются из железобетона. Данный материал является очень долговечным и надежным, характеризуясь высокой сопротивляемостью к воздействию атмосферных явлений. Арматурный стальной каркас лишь придает конструкции прочности.
   Такие лестницы могут быть как монолитными, так и выполненными из готовых блоков. В случае с монолитом – бетон заливается в опалубку с предварительно установленной стальной арматурой.

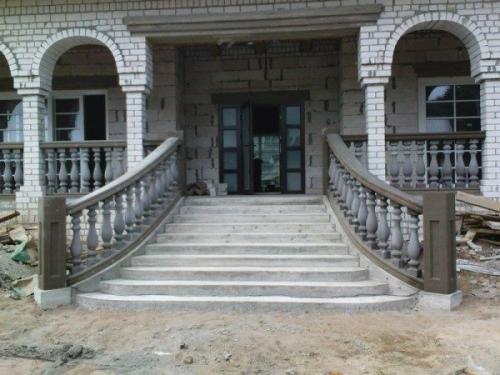

Железобетонная лестничная конструкция.

Совет!
На твердых грунтах можно заливать железобетонные конструкции без армирования.

1. Керамический кирпич . Очень часто для ступеней используют рядовой, облицовочный или клинкерный кирпич. При этом клинкер является самым выигрышным вариантом, поскольку специально предназначен для мощения дорожек.
   Очень часто при использовании кирпичных блоков возникают определенные трудности при укладке. Очень важно здесь подобрать взаимное расположение кирпичей, дабы не выйти за пределы установленных размеров. Самым оптимальным вариантом является укладка двух блоков пастелью друг на друга.

Совет! Дабы не выйти за пределы расчетов, можно использовать кирпич нестандартных форм (характерно для клинкера), или же обрезать некоторые блоки до нужных размеров.

Такие конструкции обычно устанавливаются на бетонном или гравийно-цементном фундаменте.

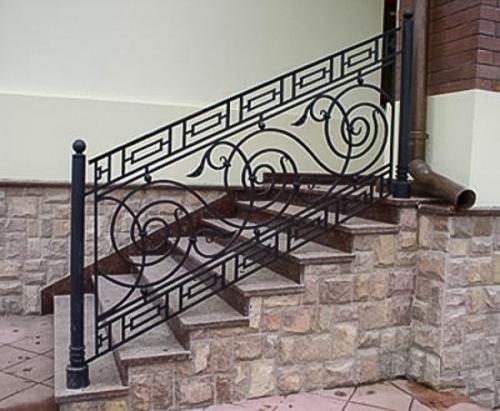

1. Уличные металлические лестницы распространены не меньше, чем бетонные . Металл позволяет воплощать любые дизайнерские решения, потому среди таких изделий присутствуют как дешевые чердачные лестницы. так и конструкции премиум-класса, цена которых будет не по карману многим владельцам частных домов.
   Как правило, хозяйственные, эвакуационные и дополнительные лестницы выполняются именно из металла. Такие конструкции могут собираться из арматуры, профилей, уголков или труб различных диаметров, соединяясь посредством сварки или винтов.

Совет!
Для защиты металлических ступеней от коррозии их желательно окрасить.

Если говорить о кованых моделях, то они очень прочны и долговечны, при этом отличаясь оригинальным и привлекательным дизайном. Однако они довольно дорого стоят и являются очень массивными.

1. Дерево . Деревянные уличные лестницы – это тоже не редкость. По большей части их изготавливают для деревянных домов. Для защиты от гниения дерево обрабатывается антисептиком и покрывается водостойкой краской.

Конструирование лестницы из дерева.

Совет!
Для обеспечения пожаробезопасности древесина должна пройти обработку огнезащитными средствами.

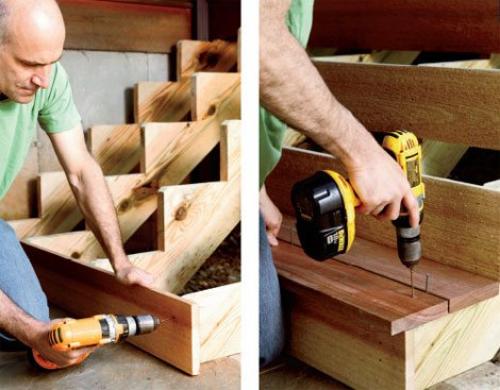

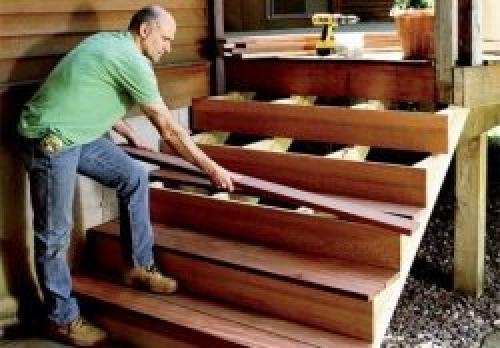

Установка деревянной конструкции.
