Во время строительства двухуровневых домов на межэтажные перекрытия в брусовом доме приходится и эксплуатационная нагрузка (кроме их собственного веса). Поэтому поверх деревянных балок в таких домах часто сооружают деревянный настил, а потолок просто подшивают. Лаги пола укладывают на балки, между которыми помещают толь, а сверху на него — утеплитель. В качестве утеплителя и шумопоглощающего материала может служить обычный песок, однако следует помнить, что он значительно увеличивает вес конструкции.

На месте ванных комнат и санузлов (ввиду того что в них влажность воздуха повышена) перекрытия между этажами в доме из бруса нуждаются в постоянном контроле. Для этого нижнюю подшивку можно не выполнять. Такой подход поможет, кроме того, обеспечить достаточную вентиляцию в помещении и избежать появления на полу и стенах плесени. Гидроизоляционное покрытие (пленочный материал) в этих местах поднимают таким образом, чтобы его край можно было прикрепить к стенам с захлестом не менее 6 см.



В том случае, если в доме планируется сооружать печь или камин, необходимо тщательно проработать места в перекрытии, где будет располагаться дымоход. Балки размещают так, чтобы они не касались кирпичной трубы и отстояли от нее не менее чем на 35 см.

Проемы в перекрытии зашиваются несгораемым материалом. Прочно соединять кирпичную кладку с балками не следует, так как в процессе последующей усадки дома при таком соединении труба может разрушиться.

Далее подробно описано, как сделать перекрытия в доме из бруса.

Как правильно сделать перекрытие между этажами. По расположению

Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

Перекрытие второго этажа по деревянным балкам. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Как сделать деревянное перекрытие между этажами. Межэтажное

Перекрытие, которое расположено между отапливаемыми этажами находится в самых лучших условиях, поскольку не испытывают температурный напор между своими поверхностями, например, как цокольное и чердачное перекрытие. Это обуславливает тот факт, что теплозащита таких конструкций должна иметь меньший слой утеплителя.

Тем не менее вообще отказаться от него не получится , поскольку для таких устройств имеются повышенные требования к звукозащитным характеристикам. По воздушному шуму такие перекрытия должны обеспечить 52 дБ, а по ударному — 60 Дб. Такой уровень защиты может гарантировать акустическая минеральная вата слоем не менее 100 мм.

Основные стадии монтажа  перекрытий между этажами:

1. В процессе постройки стен вверху создают специализированные проемы для балок. Перед производством монтажно-сборочных работ эти проемы тщательно чистят от различных загрязнений и покрывают поверхность гидроизоляцией. Для пеноблоков подойдет рубероид, а для кирпичных стен гнезда обрабатывают битумной мастикой.
2. Аналогичной мастикой обмазывают торцы балок и после чего их выставляют в проемы или на армопояс.
3. Для деревянных стен они врубаются в венец сверху методом «ласточкин хвост».
4. Крепление балок выполняются железными скобами.
5. Брус в гнезде должен иметь просвет к стене не меньше 3 см, его заполняют паклей или кусочками минваты.
6. Устанавливают нижний настил из досок 15-20 мм или плит на предварительно установленные черепные бруски 5х5 см.
7. На смонтированный настил сверху раскладывают парозащитную мембрану, чтобы влажные пары с нижнего этажа не повредили теплоизоляционный и акустический материал, швы выполняют с нахлестом не менее 100 мм, который уплотняют специальным скотчем.
8. Устанавливают минеральные плиты, очень плотно друг к другу, но без замятия материала.

Источник: https://detali-interera.ru-land.com/novosti/mezhetazhnoe-perekrytie-po-derevyannym-balkam-tipy-mezhetazhnyh-perekrytiy

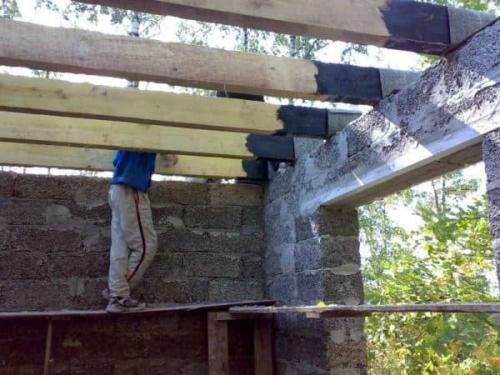

Как сделать перекрытие в доме. Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

• Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
• Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

• Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Пирог межэтажного перекрытия по деревянным балкам. Пирог пола в деревянном доме – инструкция по монтажу

Стремление к экологической безопасности выгоняет городских жителей поближе к природе. И все чаще строительным материалом становится дерево. И это понятно. Деревянный дом обладает многочисленными преимуществами по сравнению с каменным или выстроенным из искусственных материалов по современной технологии. Одной из самых важных частей дома является правильно уложенный пол.

Делаем полы в деревянном доме своими руками

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

• основание;
• тепло– и пароизоляция;
• черновой пол;
• чистовое покрытие.

Схема слоев пирога бетонного пола

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

• высоких энергозатрат на отопление дома;
• излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
• подгнивания внутренних деревянных конструкций.

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочного перекрытия

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Варианты пола

Виды полов для деревянного дома

Пол может быть деревянный или бетонный. Выбор зависит от желания хозяина и технической возможности.

Пол из дерева – достоинства и недостатки

Деревянные полы в частном доме

Казалось бы, ответ прост – в деревянном доме должен быть деревянный пол. Его проще, дешевле и быстрее сделать, не прибегая к услугам профессиональных строителей. Конструкция будет достаточно легкой и ее выдержит любой фундамент. Опять же – это экологически чистый вариант и он хорошо вписывается в интерьер.

Деревянные полы склонны к гниению, особенно если не было нанесено защитное покрытие

Однако есть несколько «но». Деревянный пол прослужит максимум 10 лет. Дерево имеет свойство гнить, как бы вы ни защищали его от внешних воздействий. Кроме того, жуки древоточцы тоже сделают свое дело. Для деревянного пола важна постоянная влажность в доме – не более 60 %. Иначе пол начнет деформироваться и гнить. Укладка деревянного пола должна делаться с особой тщательностью, чтобы впоследствии он не перекашивался и не скрипел.

Бетонный пол

Главным его достоинством является долговечность. На него можно положить любое чистовое покрытие – ламинат, линолеум, керамическую плитку. Однако это довольно тяжелая конструкция, которую выдержит не всякий фундамент. Бетон используют только для укладки пола нижнего этажа.

В современных деревянных коттеджах, как правило, есть цокольный этаж, где обустроены котельная, мастерская или другие подсобные помещения. Для перекрытия между цокольным и первым этажом лучше использовать бетонные плиты. Это более дорогой вариант, чем деревянные лаги, зато более надежный.

Требования к полам в деревянном доме

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) – также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.

Источник: https://detali-interera.ru-land.com/stati/mezhetazhnoe-perekrytie-v-dome-iz-brusa-klassifikaciya-perekrytiy

Деревянные перекрытия в частном доме. Стоит ли покупать недвижимость с такими перекрытиями?

Все зависит от предпочтений самого покупателя. Кому-то важна эстетика, у кого-то просто скромный бюджет, чтоб позволить себе квартиру в новостройке или построить новый дом.

Но перед покупкой квартиры или дома, который был построен еще в СССР, стоит обратить внимание на следующие детали:

• в каком году выполнялся капитальный ремонт и был ли он вообще;
• в каком состоянии трубы, стояки, не текут ли;
• в каком состоянии проводка, алюминиевая или медная;
• есть ли трещины на штукатурке на потолке (есть вероятность прогиба балок).

Помимо всего прочего, в таких домах застройщики не сильно переживали о ровности конструкции, полы и потолки могут быть с изгибами, волнами. Плюс, перекрытия в сталинках никто не утеплял, поэтому все разговоры соседей и шаги с верхнего этажа будут слышны как за стеной. Большие окна хоть и эстетически прекрасны, но заменить их на пластиковые будет значительно дороже.

Но самое главное, это состояние самих балок. Если есть прогиб, необходимо выяснить насколько он допустимый, то есть не более 1 см на 2.5 м балки. При необходимости следует вызвать оценщика. Кроме того, застраховать старое жилище с деревянным перекрытием проблематично, страховщики отказываются предоставлять полис для зданий с низкой пожароустойчивостью.

Если здание или квартира требуют ремонта, нужно оценить его стоимость, которая включает:

• замену сантехники;
• замену окон с деревянных на металлопластиковые;
• утепление (звукоизоляцию) перекрытий;
• замену общего стояка (возможно);
• замену потолков на натяжные;
• выравнивание пола, потолка, стен.

Для некоторых видов работ лучше привлекать жильцов всего дома, а также получить разрешение соответствующих инстанций. В противном случае, ремонт всего одной ячейки дома (квартиры) только отодвинет решение общих проблем.

В частном доме с деревянными перекрытиями дела обстоят проще. Можно самостоятельно сделать ремонт всего дома, разобрать половицы, если нужно, усилить несущие балки, заменить проводку и обработать специальными средствами древесину. Поэтому, если выбирать между частным домом и квартирой, то лучше выбрать дом, именно с точки зрения доступности капитального ремонта.

Как правильно сделать межэтажное перекрытие в деревянном доме. Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
