Крышная разделка дымохода своими руками. Типы разделок для дымохода

Крышная разделка дымохода своими руками. Типы разделок для дымохода

На выбор варианта разделки для дымохода в основном влияют такие факторы:
• материл трубы дымохода,
• вид покрытия крыши,
• конфигурация крыши форма, углы наклона,
• месторасположение дымовых труб по отношению к коньку.

Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.

Металлическая

Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.

Разделка металлочерепицы вокруг труб

Шифер

Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.

Волнистый рельеф

При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. ( см. Вес алюминиевой трубы ). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.

Керамическая

Для вывода на крышу сконструированных  керамических дымоходов типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие короба . Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.

Связанные вопросы и ответы:

Крыза для дымохода своими руками. Колпак на трубу дымохода —, как сделать своими руками в домашних условиях? Чертежи и поэтапное руководство по изготовлению

Для верха дымоходной части требуется колпак. Его можно купить, а можно сделать своими силами. Второй вариант многими расценивается в качестве наиболее привлекательным. Здесь есть возможность проявить смекалку и свои навыки. Экстерьер в результате получит дополнительный штрих, не лишенный оригинальности.

У изделия не будет идеальных параметров. Трудно добиться идеального шва, наряду с выдержанными формами. Смотрится такая вещь, «как родная», а небольшие огрехи издали не видны.

Стоит рассмотреть вопрос о самой конструкции. Она может быть несложной, но симпатичной. Другое решение – изделие усложненное, где присутствуют добавочные функции, а выглядит результат креативно.

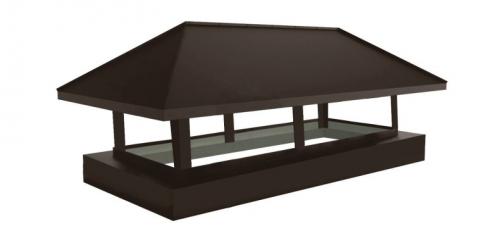

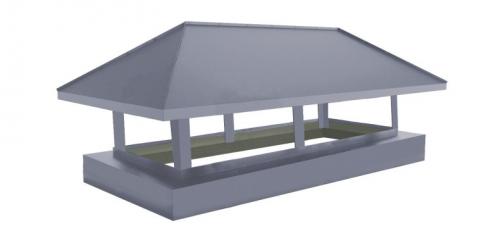

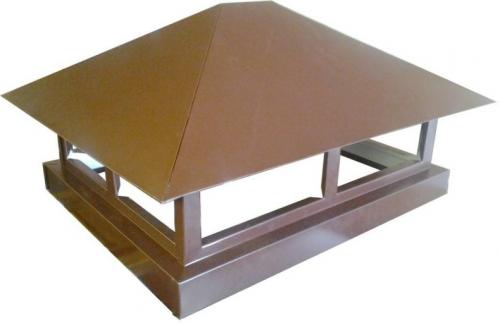

Форма и материал колпака на трубу дымохода

Придуман колпак не сегодня. Он способен придать дымоходной части декоративность, обеспечив его необходимыми практическими параметрами. Основной – защита. Он способен противостоять присутствию излишней вентиляции и природным факторам в виде дождя, снега и порывов ветра.

• Проявление дизайнерской фантазии сделало колпак настоящим украшением кровли.
• Есть немало оригинальных исполнений, которые красуются на верху дома и притягивают заинтересованные взгляды.
• Любой элемент принимает своеобразную форму, подчеркивая декоративность, только не в ущерб функциональности.
• Красота не должна быть в ущерб защитным характеристикам. Стены не должны разрушаться. Долговечность – немаловажный фактор.

Диаметр отверстия определяет начальный выбор устройства. Надо учесть и тип:

Отопление газовое. Изделие выполняется из жести (хром плюс никель плюс кислотостойкость);

Наличие камина наряду с котлом либо печкой. Отопление на дровах или топливное. Ставится съемный тип. Тогда проводить контроль легче.

В соответствии с классификацией:

• Основание — круглое или в форме квадрата;
• Жесть – хромоникилевая или черная;
• Устройство – откидывается или накладывается.

Немало найдется по России изделий, не имеющих оснований. Они крепятся непосредственно на канале.

Значение при выборе имеет конфигурация:

• Флюгарка с несколькими скатами. Отличная защита от воздействий извне. Выглядит флюгерное изделие эффектно. На ней ставятся фигурки животных из металла;
• Плоская поверхность в основном встречается на зданиях европейского плана;
• Модным направлением является наличие крышки. Она, открываясь, дает возможность профилактических мер по обслуживанию;

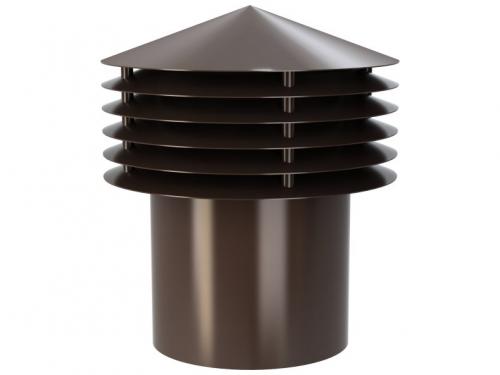

• Дефлектор. Имеет отверстия, которые открываются, когда тягу требуется увеличить.

Стоит ознакомиться с шестью конструкциями, которые признаны лучшими. Всего их шесть.

Европейский колпак на трубу дымохода

Современность олицетворяют флюгарки наряду с дымниками. Их выполняют из стали (нержавейки) или железа с оцинковкой. Полимерное цветное покрытие делает их неотразимыми. Фантазия позволяет кровле в руках умельцев становится дворцом из сказки. Стандартное решение напоминает симпатичный домик, расположившийся на трубе.

Европейский образец. Практичность, граничащая с минимализмом. Округлая форма. Ставится при необходимости минимизировать конденсатное образование.

Выполнение:

• Лист из металла сгибается. Для этого используется труба. Изломов быть не должно;
• Ножки выполняются для прикрепления. Можно воспользоваться станком, а можно услугами сварщика. Можно сделать разрезы и отогнуть их пассатижами;
• Если длина позволяет можно выполнить вместо поперечных разрезов продольные. По центру оставляются хвостики на вырезанных прямоугольниках. Потом из листа выполняется полукруг. Хвосты нажимаются при помощи хомута;
• Ножки нажимаются, чтобы получить плавный изгиб;
• Монтаж проводится хомутом.

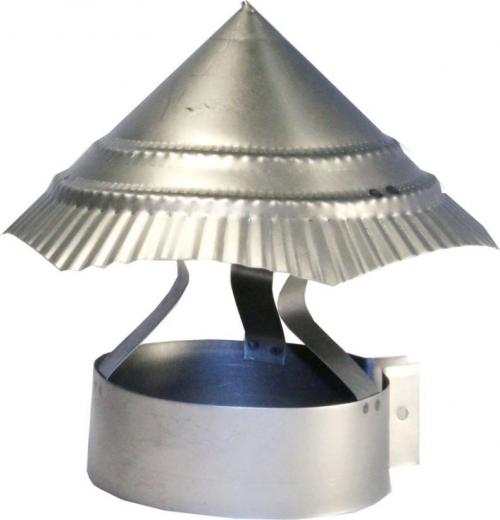

Колпак в форме зонта

Надежность плюс эстетика. Для того, чтобы получить правильную конструкцию, стоит воспользоваться наглядным

Искрогаситель

Стандартный вариант часто оснащают таким устройством. Это хорошее дополнение, препятствующее птицам залететь вовнутрь, как и мусору. У сетки отверстия должны быть крупными. Дым должен беспрепятственно покидать трубу.

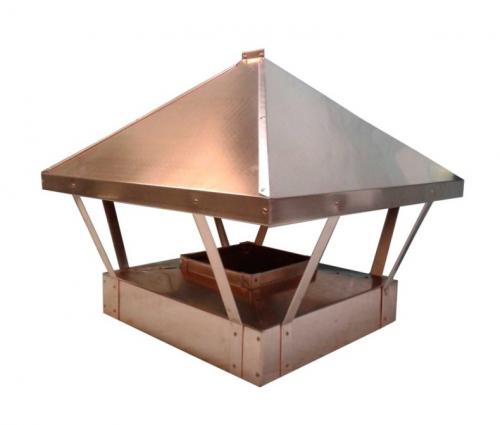

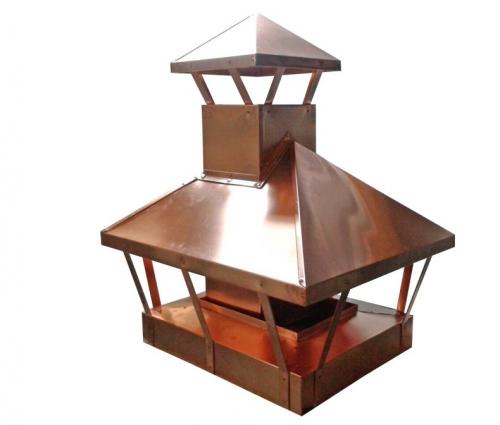

Колпак из меди сложно отнести к предмету роскоши. Она долговечно и красиво смотрится. Такой акцент на кровле подчеркивает статус хозяев. Изготовление с использованием материала потребует соответствующих деталей. Они тоже должны быть медными. Если металл другой, то возникают окислительные реакции.

Колпак на керамическую трубу дымохода

Определяется сложностью закрепления колпака. Решение элегантное и в то же время несложное, хотя и сезонное. Закрытый дымоход поможет обеспечить защиту от воздействий извне.

Не будет проблем с попаданием вовнутрь живности, а это отличное решение на начало сезона отопления. Такая невинная хитрость во многом себя оправдывает.

Разделка кровли под дымоход. Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Дымоход своими руками. Как сделать дымоход своими руками из стальной и керамической трубы

Как показывает практика, дымоход из стальной трубы своими руками сделать не трудно. Данная тема очень актуальная. Ведь для обогрева своего жилья человек использует различные устройства:

• печи;
• камины;
• буржуйки;
• газовые котлы;
• твердотопливные котлы.

Только ни одно их перечисленных устройств не сможет функционировать без установленного дымохода. Такая конструкция обеспечивает вывод отработанных газов из топки, а та в свою очередь освобождается для принятия сквозь поддувало новой порции кислорода. Вот так выглядит обустроенный самодельный дымоход в доме:

Своими руками такие конструкции выполняют из разных материалов:

• кирпича;
• нержавейки;
• керамики;
• асбестоцемента.

Дымоход из кирпича и асбестоцемента потребует заливки фундамента, потому, что такое сооружение отличается большим весом. Кладка ставит за условие наличие определенных умений, а асбестоцемент не простоит длительное время.

К долгослужащим материалам для дымохода относится керамика и стеклокерамика. Но, на данное время эти стройматериалы отличаются высокой стоимостью. По совместным характеристикам нержавейка не уступает описанным вариантам.

Но, самыми недорогими становятся стальные трубопрокатные изделия. Они отличаются сравнительно небольшим весом, и соединение готовых модулей легко выполняется без посторонней помощи.

Имея навыки работы со сварочным оборудованием, дымоход из металлических трубопрокатных изделий несложно сварить самостоятельно. Хотя, собрать уже готовые элементы гораздо проще.

Производители предлагают полный набор деталей для конструкции из стальных изделий, это:

• тройники;
• крепления (хомуты);
• отводы;
• заслонки;
• заглушки;
• трубы.

Еще одним достоинством металлического трубопрокатного сортамента является их устойчивость к коррозийным образованиям. Так или иначе, конденсат будет присутствовать обязательно.

От влаги, которая собирается быстро разрушаются дымоходы из кирпича, потому, что растрескивается кладка. Со железным вариантами может «поспорить» только керамика. Но, в этом случае покупателя ожидает высокая цена.

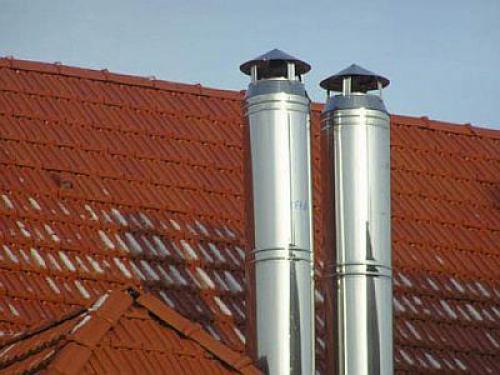

Типы конструкций из стали

Такие сооружения делят на следующие:

• Дымоход с одной стенкой.

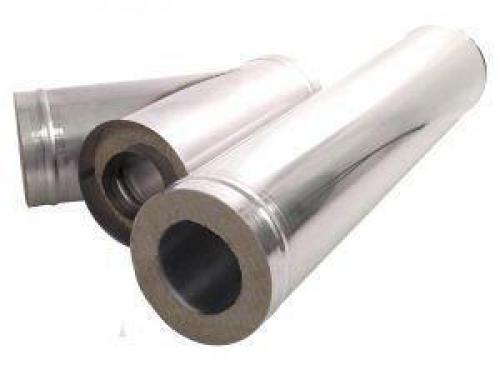

• С двумя стенками. В таких видах между двумя различными по объему заготовками расположен утеплитель стойкий к возгоранию.
• Коаксиальные. С двумя стенками, но без утепляющей прослойки между ними.

Первый вид дымохода применяют в зонах, где теплые климатические условия. Третий вид подходит для газовых котлов.

А вот второй вид относят к популярному варианту, потому, что утеплитель снижает конденсат, в результате сооружение может прослужить очень большой срок.

Как выполнить расчеты

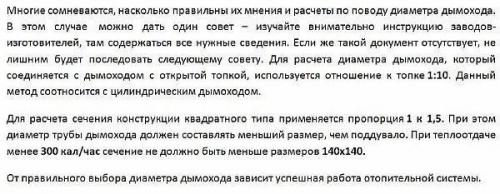

Диаметр, высоту и толщину стенок трубы при строительстве необходимо определить точно. При этом важно не допустить никаких ошибок. Ведь диаметр дымохода должен быть достаточным для вытяжки переработанного газа. И вместе с этим тяга не должна быть очень большая.

Если это труба для котла, первоочередным источником при выборе становится инструкция от производителей. При условии, что в паспорте этих данных не оказалось, то подсчеты производят, учитывая объем и высоту топки.

С высотой железных труб немного труднее. Чем больше высота такой трубы, тем больше тяга. И насколько нужно удлинять трубу – это непростой вопрос. При определении расстояния от печки до оголовка берут специально разработанные формулы и программы.

Но, одно условие при таких расчетах остается одинаковым – как минимум на 50 см дымоход должен быть выше от козырька кровли, и на вертикальных участках его высота может составлять не меньше пяти метров.

Видео как рассчитать высоту

Толщина стенок используемых труб должна быть от трех до пяти миллиметров. На выходе из печки минимум 5 и более миллиметров. На верхних участках разрешают использовать трубу от трех миллиметров.

Как сделать дымоход из стальной трубы

Дымоходы из железной трубы популярны как при строительстве промышленных объектов, так при обустройстве частного дома.

Смонтировать такое сооружение легко, проводится монтаж по принципу сборки металлоконструкции, а это проще, чем создание кирпичной кладки. Процесс соединения состоит из ряда последовательных действий.

Подготовка материала

Для изготовления понадобится, запастись материалом, количество которого необходимо заранее определить путем расчёта, и инструментом.

А близко расположенным элементам это наносит значительный ущерб. Это особенно ощутимо при работе канала от газового котла, где происходит нагрев до значительных показателей температуры.

Разделка на трубу. Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru

1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
3. После установки галстука и внутреннего фартука укладывается металлочерепица.
4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

Герметизация печной трубы на крыше: материалы и этапы работ, фото и

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб Источник metalsteel.com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Разделка крыши под трубу. Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

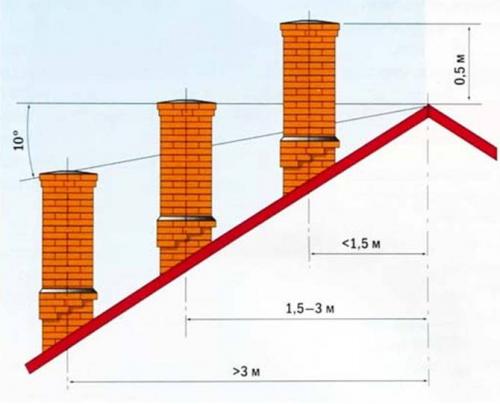

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.
