Электрика в частном доме. Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

пассатижи;
шуруповерт;
штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
молоток;

зубило;
ножницы или острый нож для нарезки кабеля;
рулетка;
шпатель.

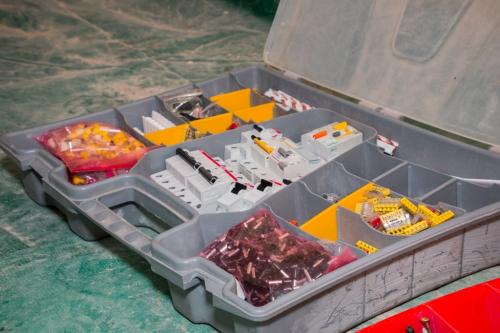

Кроме того, нужно подготовить такие расходные материалы:

электрический счетчик;
кабеля различных сечений;
УЗО – автоматическое устройство защитного отключения;
клемники;
розетки, выключатели, установочные коробки под них;

распределительные коробки;
алебастровая смесь для закрепления проводов в каналах;
пластиковые короба – если электропроводка будет наружной;
саморезы;
клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Электропроводка в квартире своими руками пошаговая. Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

схема электросети позволит заранее спланировать необходимое оборудование и средства;
наличие схемы позволит точно определить мощность входного ввода;
чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

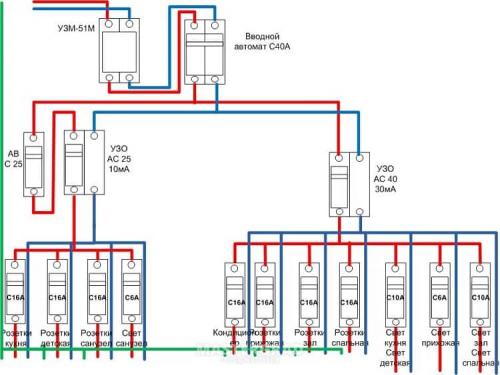

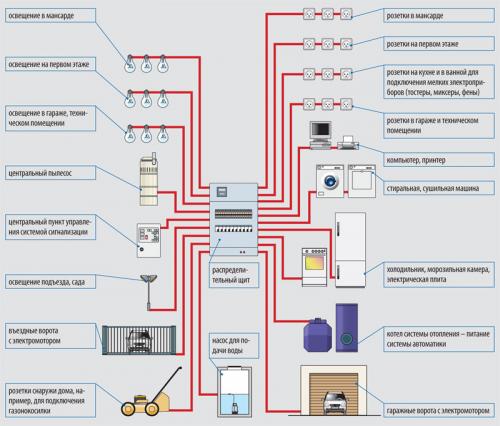

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

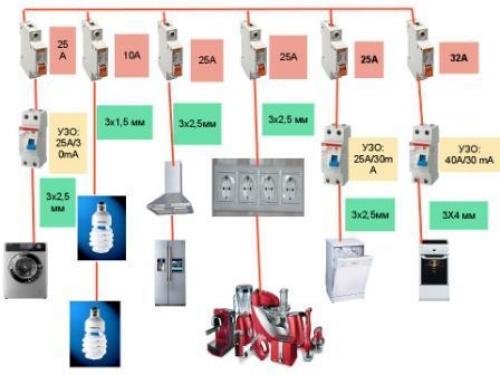

Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

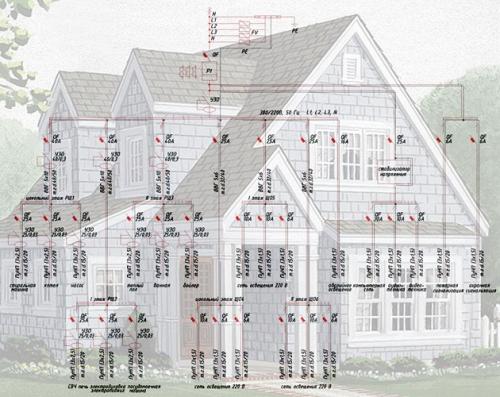

Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Электропроводка в доме своими руками пошаговая. Проводка в доме своими руками

Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.

Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
На кухне розетки ставят по числу бытовых приборов.
Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.

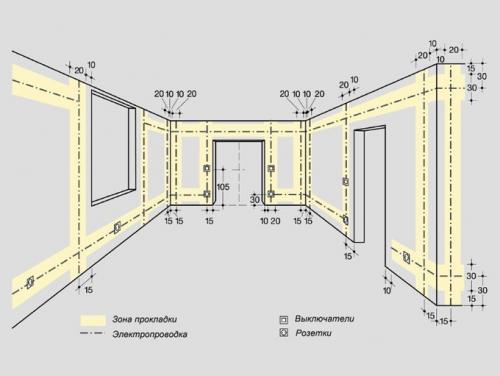

Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.

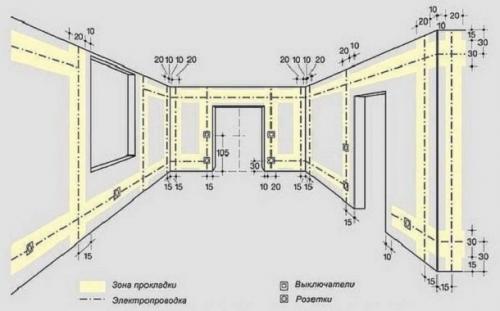

Горизонтальные кабели кладутся на расстоянии:
- от перекрытий и карнизов — 5-10 см,
- от пола и потолков — 15 см.
Вертикальные кабели кладутся на расстоянии:
- от оконных и дверных проемов — 10 см, не меньше;
- от газовых труб — 40 см, не меньше.
Для разводки и соединения кабелей применяются специальные короба.

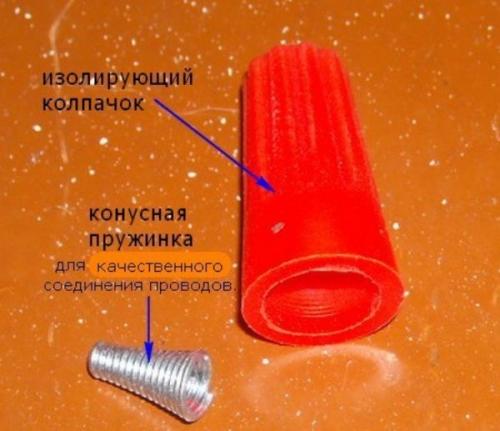

Любое проводящее электричество соединение должно быть надежно заизолировано.
Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Составление схемы электропроводки в частном доме. Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
Установить щиток, завести электричество в дом.
Прокладка кабелей внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
Тестирование системы и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения . Такой же подход и в каждой из комнат.

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).

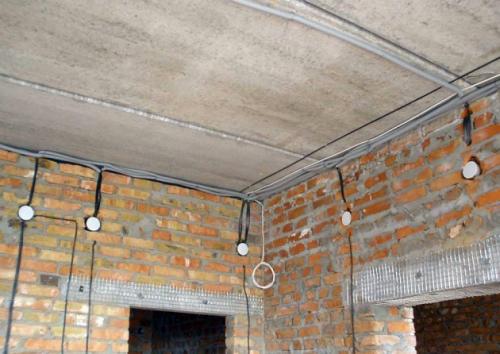

Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

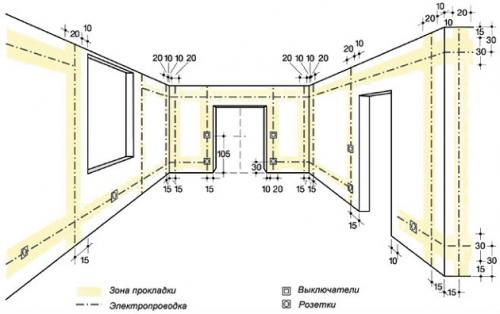

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

Источник: https://mebel-doma23.ru/novosti/prokladka-provodki-v-kvartire-svoimi-rukami-s-chego-nuzhno-nachinat-vypolnenie

Проводка в доме своими руками схемы. Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

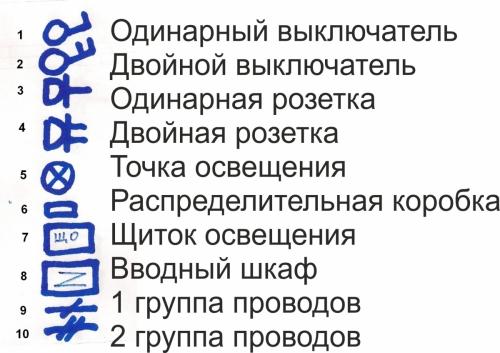

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U ;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

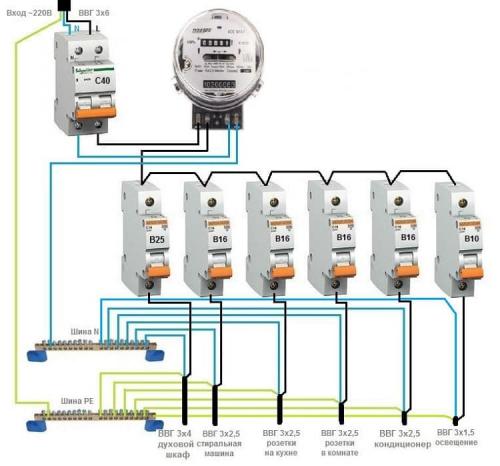

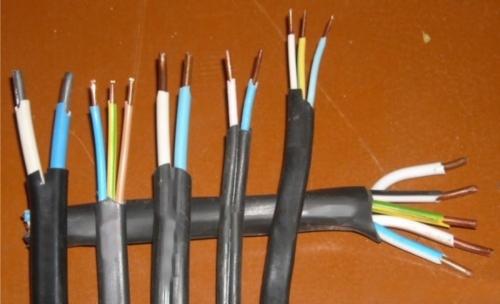

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Электропроводка в частном деревянном доме. Кабель, его виды и аппаратура для монтажа

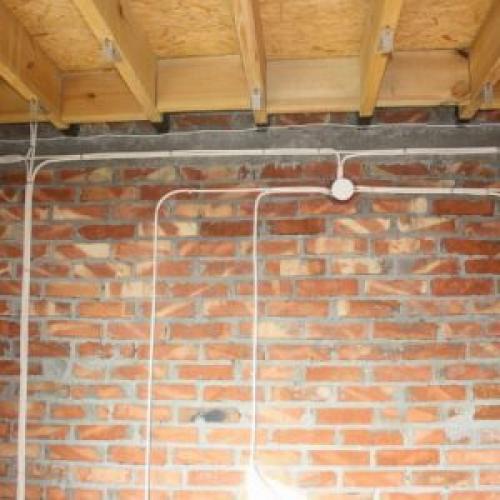

В частном доме из дерева в основном используется проводка открытого типа, реже – скрытая электропроводка. Кабель прокладываются по стенам и потолку и монтируются в защитные приспособления.

Схема разделения электропроводки на разные контуры

Самый распространённый вид защиты – пластиковые короба, однако существуют и другие решения, например, электротехнические плинтуса, металлические и гофрированные трубы. Также распространено открытое размещение на специальных изоляторах.

Алюминиевый кабель допускается использовать только в кирпичном доме!

В основном используется медный кабель, отличающийся невысокой стоимостью и надёжной изоляцией. Если производится проводка в доме из кирпича, то неплохой альтернативой медному кабелю является кабель из алюминия.

Однако в частном деревянном доме электромонтаж с использованием алюминия не рекомендуется из соображений пожарной безопасности, особенно если это скрытая электропроводка. Розетки и выключатели подбирают исходя из их спецификации. Учитывается сила тока и тип установки этого оборудования.

Заземление – неотъемлемая часть процесса подключения! Для этого используют трехжильный кабель, оснащённый заземляющим проводом.

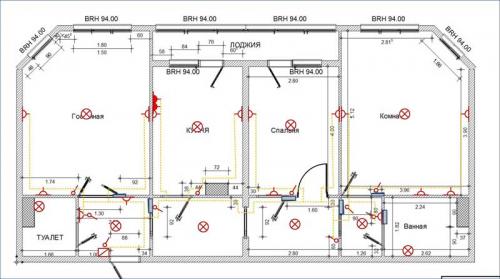

Пример схемы размещения электрической проводки на плане дома

В целом список необходимого материала для успешного проведения электропроводки в частном доме выглядит так:

кабель;

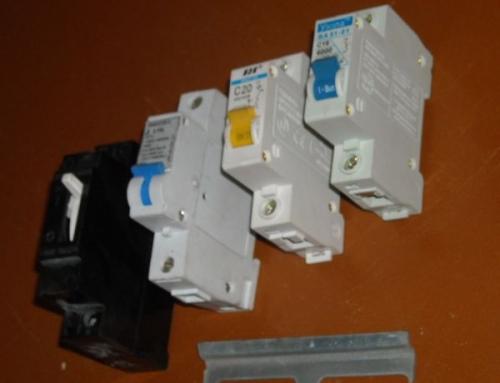

защитные аппараты;
счётчик электроэнергии;
розетки;
выключатели;
щиток;
детали для крепежа;
индикаторы;
соединительные коробки;
различные инструменты для работы (отвёртки, клещи, пассатижи, дрель, болгарка, изолента, монтажные ножи, клеммники).

Благодаря этим приспособлениям, открытая электропроводка в частном деревянном доме станет явью очень быстро и правильно.
