Нагрузка на сваю 108. Сколько винтовых свай нужно под дом?

Нагрузка на сваю 108. Сколько винтовых свай нужно под дом?

Какую нагрузку способны нести винтовые сваи как фундамент? — вот часто задаваемый вопрос в начале строительства.

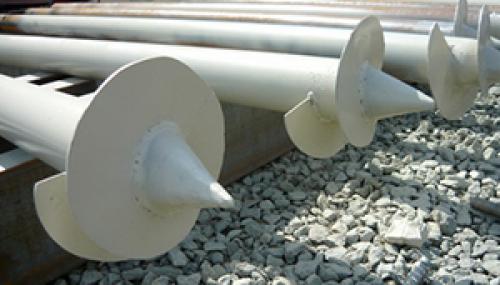

Винтовые сваи с каким диаметром выбрать для своего строения? Какой длины винтовые сваи необходимы? Как распределяется нагрузка постройки на свайное поле? Ведь фундамент это основа любого сооружения.
При выборе свай необходимо учесть все конструктивные особенности будущего строения. Учитываются материалы из которых возводится сооружение, конструкция здания и его особенности, нагрузка сооружения на фундамент в целом. Как правило расчет будущих нагрузок делают с запасом.
При загородном строительстве не трудно произвести расчет самому и выбрать необходимые винтовые сваи и их количество. Далее приведены винтовые сваи с обеспечением несущей способности:
для Ø57 мм   – 1,5 т
для Ø89 мм   – не менее 3,5 т
для Ø108 мм – не менее 4,5 т
для Ø133 мм – не менее 7,0 т
для Ø159 мм – не менее 10,0 т
Каждая винтовая свая несет нагрузку пропорционально от общей массы строения.

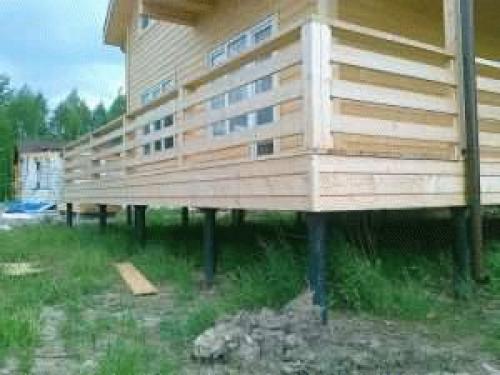

Наиболее часто используемые сваи в загородном строительстве каркасных и домов из бруса — 89 мм. и 108 мм. Длина винтовых свай зависит от качества грунтов. Наиболее ходовой и часто используемый размер это 108 мм. свая длиной 2500 мм .
Для строений с использованием газобетона, кирпича, швеллера и т.п. используются сваи диаметром от 133 мм. и больше. При необходимости, установленные винтовые сваи «обвязывают» швеллером, или устанавливают железобетонный ростверк на основе свай. В любом случае использование винтовых свай позволяет сэкономить деньги и время.

Источник: https://interer-i-dekor.ru-land.com/stati/nagruzka-na-svayu-108-osobennosti-proektirovaniya

Несущая способность винтовой сва. Какую нагрузку выдерживают винтовые сваи 89, 108 и 133

Нагрузка на винтовые сваи: максимальные возможности

Какие допустимые нагрузки способны выдерживать винтовые сваи и какая у них несущая способность? Какой диаметр винтовой сварной сваи (свсн) будет самым подходящим для устройства свайно-винтового фундамента?  – это самые задаваемые вопросы на этапе проектирования строительства. Ошибки в расчётах, как правило, снижают надёжность опор под зданиями, приводят к усадке или крену строений. И, в конечном счёте, к повреждениям их основных конструкций.

Допустимая нагрузка – важнейший показатель винтовых элементов фундамента

Важной характеристикой винтовых свай, влияющей на правильный их подбор при устройстве фундаментов под конкретные сооружения, является несущая способность.

Это ничто иное, как учитывающая деформации почвы максимальная нагрузка, которую выдерживают сваи без потери своих функциональных качеств. Для грунтов с различными прочностными характеристиками, а также изделий, отличающихся длиной, диаметром трубы и лопастей – она разная.

Далее ознакомимся с параметрами, от которых зависит допустимая нагрузка на винтовые сваи, а также с правильным её теоретическим расчётом.

Виды свай и их параметры

Разнообразие типоразмеров этих изделий связано с применением их под конкретные виды возводимых объектов.

В частном домостроении преимущественно используются винтовые элементы фундаментов с диаметрами трубы от 89 до 159мм.

Так, допустимая нагрузка на винтовую сваю 89мм делает возможным их применение при возведении каркасных одноэтажных домов, веранд и беседок.

Обратите внимание

С увеличением диаметра трубы увеличивается цена и расширяется диапазон их применения: 108мм, 133мм и 159мм – для устройства фундаментов двухэтажных каркасных домов, а также одноэтажных из бруса, пенобетона и кирпича.

А допустимая нагрузка на винтовую сваю 325мм приемлема при использовании её в проектировании тяжёлых конструкций домов или промышленных объектов.

При расчётах допустимых нагрузок на сваи используют такой важный параметр, как площадь её конструктивного элемента – лепестковой подошвы.

При этом за радиус подошвы принимают расстояние от центра сваи до крайней (образующей контур лепестка) точки.

Для вычисления площади используют известную математическую формулу: возведённый в квадрат радиус лопастей умножают на 3,14 (число Пи).

Для разных диаметров труб она составляет:

• 89мм – 490см2;
• 108мм –706см2;
• 159мм – 1590см2;
• 325мм – 9567см2 (для расчётов значения диаметров лопастей всегда берут в сантиметрах).

На выбор длины детали влияют характер грунта (в том числе уровень его промерзания) и перепады высот на стройплощадке.

Длина свай стандартизована и составляет:

• для коротких – 160-250см;
• для длинных – до 11,5м (с шагом 50см).

При правильной установке они должны упираться лопастями в плотный слой грунта.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт.

Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см2) грунтов на глубине 1,5м следующие:

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Определение максимально возможной величины нагрузки на винтовую сваю

Для расчёта нагрузок, которые способны выдержать элементы свайно-винтового фундамента, нужно знать площадь подошвы их лепестков и прочностные характеристики (максимальная несущая возможность) грунта.

Перемножив между собой величины этих показателей, получают желаемое значение несущей способности винтовой опоры – максимально возможной выдерживаемой нагрузки.

Для примера определим, какую нагрузку выдерживает винтовая свая 108х2500мм.

Исходные данные для упрощённого расчёта принимаем такими:

• грунт на строительном участке – глина;
• диаметр лопасти сваи 108мм – 300мм.

Воспользуемся данными таблиц в справочнике и определим несущую способность грунта (Rо) в месте установки фундамента: Rо = 6кг/см2.

Площадь лепестковой подошвы этого вида свай мы определили ранее (смотри выше), S = 706см2.

Источник: https://interer-i-dekor.ru-land.com/stati/nagruzka-na-svayu-108-osobennosti-proektirovaniya

Максимальная нагрузка на винтовую сва. Какую нагрузку могут выдерживать винтовые сваи

• Главная
• Статьи
• Какую нагрузку могут выдерживать винтовые сваи

Сейчас при выборе фундамента строители все чаще отдают предпочтение свайно-винтовому фундаменту . Этому способствует легкость в его установке, относительно низкая стоимость, и, вместе с тем, высокая надежность в самых различных условиях. Когда предварительные этапы заканчиваются, и приходит время приступать к закупке свай, встает такой вопрос: «Какую нагрузку могут выдерживать винтовые сваи?»

Ответ на этот вопрос необходим, так как винтовые сваи бывают самых разных диаметров, а значит и несущая способность у них различная. Далее мы приводим основные диаметры свай и нагрузку, которую они могут на себе нести:

• 57мм, толщина – 3мм. Такие сваи могут выдержать около тонны. Их рекомендуется использовать для установки самых легких сооружений – веранд, теплиц, санузлов и т.д.
• 76мм, толщина – 3.5мм. Эти сваи выдерживают три тонны и используются для установки строительных вагончиков, заборов и прочего.
• 89мм, толщина – 3.5мм. Держат на себе четыре тонны и могут использоваться для не очень тяжелых построек каркасного типа.
• 102мм, толщина – 4мм. На такие сваи часто ставят гаражи, загородные домики или бани. Выдерживают нагрузку в пять тонн.
• 108мм, толщина – 4мм. Малоэтажные дома ставят именно на такие сваи. Они являются одними из наиболее распространенных. Они выдерживают шесть тонн и часто устанавливаются под бани, дома, каменные заборы, пирсы и причалы.
• 133мм, толщина – 4мм. Они выдерживают около восьми тонн и используются в случаях, когда необходимо выдержать значительную нагрузку, а много свай установить не выходит. Также на них устанавливают ЛЭПы, столбы освещения, тяжелые дома.
• Есть еще промышленные варианты свай, которые имеют диаметры 159, 219 и 325 миллиметров. Их используют при установке мостов, переходов и т.д. Такие сваи выдерживают нагрузку от пятнадцати до пятидесяти тонн.

Длина свай зависит от глубины плотного грунта в конкретном месте установки. Наиболее распространенной длиной является 2500мм.

Подобное разнообразие свай позволяет приспосабливать их к сооружению практически любых зданий и объектов, а легкость в установке позволяет установить свайно-винтовой фундамент за один день.

Таблица нагрузок на винтовые сваи. Определение максимально возможной величины нагрузки на винтовую сваю

Для расчёта нагрузок, которые способны выдержать элементы свайно-винтового фундамента, нужно знать площадь подошвы их лепестков и прочностные характеристики (максимальная несущая возможность) грунта. Перемножив между собой величины этих показателей, получают желаемое значение несущей способности винтовой опоры – максимально возможной выдерживаемой нагрузки.

Для примера определим, какую нагрузку выдерживает винтовая свая 108х2500мм. Исходные данные для упрощённого расчёта принимаем такими:

• грунт на строительном участке – глина;
• диаметр лопасти сваи 108мм – 300мм.

Воспользуемся данными таблиц в справочнике и определим несущую способность грунта (Rо) в месте установки фундамента: Rо = 6кг/см². Площадь лепестковой подошвы этого вида свай мы определили ранее (смотри выше), S = 706см².

Искомую нагрузку получим в результате перемножения:

F = Rо х S = 6 х 706 = 4,23 (тонны).

Именно такую расчётную (среднюю) нагрузку выдерживает одна свая 108мм, упираясь лопастью в слой глины.

Однако, её значение есть неоптимизированным, так как не учитывает коэффициент надёжности (γk). Он зависит от количества опор в фундаменте и способа производства геологических изысканий. При известных результатах таких изысканий на участке его значение составляет 1,2.

Выполняя самостоятельные исследования почвы на участке и используя табличные показатели прочности грунта, необходимо увеличивать запас надёжности. Для этого надо использовать в расчётах коэффициент надёжности порядка 1,7–1,4. Его величина зависит от количества свай в фундаменте: при минимальном количестве (до 5) он будет максимальным – 1,7. С увеличением опор до 20 коэффициент уменьшится до 1,4. При этом устанавливаемые сваи должны иметь низкие ростверки.

Таким образом, с учётом коэффициента надёжности расчёты максимально возможной нагрузки на сваи N (при пользовании табличными данными о грунтах) показывают её уменьшение по сравнению с расчётной нагрузкой F:

N = F : γk = 4,2 : 1,7 = 2,47 (т).

Допустимая нагрузка на сваю. 4 Общие положения

4.1 Основное назначение свай - это прорезка залегающих с поверхности слабых слоев грунта и передача действующей нагрузки на нижележащие слои грунта, обладающие более высокими механическими показателями. Свайные фундаменты должны проектироваться на основе и с учетом:

а) результатов инженерных изысканий для строительства;

б) сведений о сейсмичности района строительства;

в) данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;

г) действующих на фундаменты нагрузок;

д) условий существующей застройки и влияния на нее нового строительства;

е) экологических требований;

ж) технико-экономического сравнения возможных вариантов проектных решений;

и) геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;

к) технических условий, выданных всеми уполномоченными заинтересованными организациями.
Примечание - Допустимо применение свай для снижения величины осадки фундаментов или для устройства армирования грунтов.
(Измененная редакция, Изм. N 1 , 2 , 3 ).

4.2 При проектировании должны быть предусмотрены решения, обеспечивающие надежность, долговечность и экономичность сооружений на всех стадиях строительства и эксплуатации.
Рекомендуется выполнять технико-экономическое сравнение возможных вариантов проектных решений с использованием критериев конструктивной и экономической эффективности.
(Измененная редакция, Изм. N 3 ).

4.3 При проектировании следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических, гидрогеологических и экологических условиях.
Данные о климатических условиях района строительства должны приниматься в соответствии с СП 131.13330 .
(Измененная редакция, Изм. N 1 ).

4.4 Работы по проектированию свайных фундаментов следует вести в соответствии с техническим заданием на проектирование и необходимыми исходными данными (4.1).

4.5 При проектировании следует учитывать уровень ответственности сооружения в соответствии с ГОСТ 27751 и геотехническую категорию объекта строительства в соответствии с СП 22.13330 .
В дополнении к требованиям при проектировании следующих видов свайных фундаментов должна назначаться геотехническая категория 3:
- свайных фундаментов при длине свай более 40 м;
- плитно-свайных фундаментов;
- фундаментов со сваями диаметром 1,5 м и более;
- свай, прорезающих хотя бы один слой скальных или полускальных грунтов.
(Измененная редакция, ).

4.6 Свайные фундаменты следует проектировать на основе результатов инженерных изысканий, выполненных в соответствии с требованиями СП 47.13330 , и раздела 5 настоящего СП.
Выполненные инженерные изыскания должны обеспечить не только изучение инженерно-геологических условий нового строительства, но и получение необходимых данных для проверки влияния устройства свайных фундаментов на существующие сооружения и окружающую среду, а также для проектирования в случае необходимости усиления оснований и фундаментов существующих сооружений.
Проектирование свайных фундаментов без соответствующих достаточных данных инженерно-геологических изысканий не допускается.

Металлические сваи нагрузка. Общие правила по расчету нагрузки на винтовые сваи

Винтовые сваи для фундамента дома

Несмотря на то, что фундаменты, выполненные из винтовых свай, эффективно используются в строительстве различных домов, не из тяжелых материалов, по всем техническим требованиям, должна быть высчитана нагрузка на одну сваю, чтобы определить их необходимое количество. Именно об этом и пойдет речь.

Особенности проектирования фундамента из винтовых свай

При проектировании фундамента, который будет состоять из винтовых свай, в обязательном порядке необходимо будет провести расчет их количества, по всем техническим требованиям.

Современные инженеры, которые работают по проектировке свайных фундаментов, обращают внимание, на следующие тонкости в производимых расчетах:

• общая масса сооружения, которое будет давить на фундамент из винтовых свай;
• фактическая масса сооружения, куда включается вес стен, различных перекрытий, кровли, крыши и отделочных материалов, которыми будут обработаны внутренние и внешние стены и фасад дома;
• расчёт полезной нагрузки сооружения на винтовые сваи, куда можно отнести массу мебели, людей, которые будут находиться в помещении (можно пользоваться расчетом СНиП, который гласит, что для каждого жилого дома, сумма будет равна 150 килограммам/метр квадратный);
• нагрузка, вызванная атмосферными осадками (снегом), которую необходимо рассчитывать, исходя из данных, которые могут быть предоставлены государственными статистическими органами либо гидрометцентром по региону, где будет строиться дом;
• специальный коэффициент запаса, который в обычных условиях принимается как равный 1.1;
• способность почвы нести нагрузку, устанавливаемую исходя из ее особенностей, в месте установки фундамента из свай винтовых;
• глубина, на которой будет залегать опора, при нормальном грунте она считается равной 1.7 метров.
