Установка дымохода в бане через потолок и крышу. Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Надо знать! Основное предназначение такого устройства – обеспечение нормальной тяги, а вовсе не улучшение противопожарных свойств.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

Совет! В инструкции к печам производители обычно указывают расстояние, минимально необходимое для прохода дымохода через перекрытие из различных материалов. Сооружая дымоход, воспользуйтесь этими значениями.

Источник: https://bannye-pechi.postroivsesam.info/novosti/ustanovka-dymohoda-v-bane-cherez-potolok-i-kryshu-provodim-dymohod-cherez-potolok

Монтаж трубы дымохода. Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
Оголовок (дефлектор) на верх трубы.
Хомуты обжимные для укрепления соединений.
Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
Термостойкий герметик для обработки стыков.
Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Установка ППУ в бане. Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором.

Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов.

Обратите внимание

Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Дымоход в бане из стальной трубы. Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

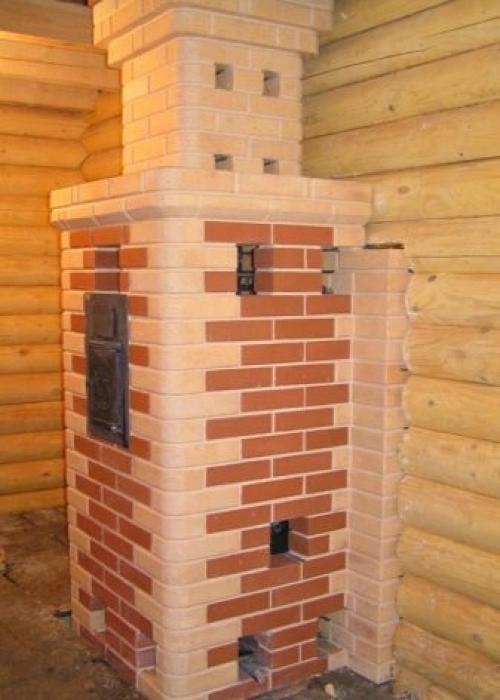

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

универсальная система (возможность подбора разных диаметров);
легкость обработки дымохода даже с боковым проходом;
водо- и паронепроницаемость (доступность для печей с каменкой);
механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Основания для любых дымоходов должны быть идеально ровными и строго горизонтальными.

Дымоход через стену в бане. Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

места соединения различных элементов дымохода герметизируются жаростойким герметиком;
проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Дымоход в бане из обычной трубы. Что такое дымоход

Традиционная дровяная печь представляет собой топочную камеру, изготовленную из металла или сложенную из кирпича, снабжённую системой вывода наружу продуктов горения. Она представляет собой вертикальную трубу, по которой поднимаются дым и раскалённые газы, образующиеся при сжигании топлива. Эта вертикальная труба называется дымоход. Элемент чрезвычайно важный, только он позволяет обеспечить безопасность людей, находящихся в помещении с затопленной дровяной печью. Дело в том, что при горении образуется большое количество угарного газа — CO, опасный для здоровья людей. Не меньшую опасность представляет дым и прочие продукты горения, которых образуется довольно много. Дымоходы для печей являются единственным средством удаления всех этих веществ . Параллельно с основными функциями они являются элементом вентиляции, позволяют проветривать баню, выводить из неё лишнюю влажность.

Кроме того, дымоход обеспечивает правильный способ сжигания топлива, организует подсос воздуха в топку, активизирующий процесс горения. Работа устройства происходит в пассивном режиме, без использования дополнительных приспособлений. Применение механических средств увеличения производительности возможно, но на практике используется редко. Понимание, как правильно сделать дымоход в бане, даёт возможность избежать нежелательных и опасных последствий для людей или имущества.

Внешне дымоход представляет собой обычную трубу, присоединённую одним концом к печи, а другой выводится наружу и поднимается на определённую высоту. Это самая простая конструкция, на практике их намного больше, используются дополнительные элементы и детали:

Задвижки (шиберы).
Узлы прохода через кровлю.
Узлы прохода через стену.
Защитные фартуки.
Оголовки (защитные колпаки).

Все элементы служат для выполнения собственных задач, основное направление — защита бани и близлежащих построек от пожара.

Как сделать дымоход в бане через потолок. Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
Верх дымоотвода оформляют защитным зонтом.

Источник: https://bannye-pechi.postroivsesam.info/novosti/dymohod-sendvich-v-bane-ustanovka-i-montazh

Защита потолка в бане. Причины необходимости утепления потолка

Порой предполагается, что утепляют потолок в бане, чтобы просто сократить потери тепла. Но это не является единственной целью. При правильном решении задачи, будет обеспечено главное – на поверхности потолка не будет образовываться конденсат. Если такое происходит, то накапливающаяся влага не только создаст некомфортные условия, но и материалы перекрытия из-за нее преждевременно могут выйти из строя.

Обычно для устройства потолка в бане используются доски. Если их не утеплить, то они окажутся холоднее стен, пола, да и всего остального, что есть в помещении. Конденсат будет образовываться с такой интенсивностью, что человек, решивший попариться, практически окажется под холодным душем.

Что касается повреждения перекрытия, то самым слабым станет плесень. Финалом окажется гниение досок, которое в его начальной стадии порой непросто увидеть. Еще хуже, когда от гнили пострадают места крепления досок или брусья, являющиеся основой для потолка и обеспечивающие ему жесткость.

Подвергшись гниению, потолок может не выдержать нагрузку. Он просто обвалится, и хорошо, если в этот момент баня будет пустовать.

Порой для предотвращения гниения пользуются антисептическими составами. Это ошибочное решение. В бане их применять нельзя. Причина простая – при топке температура в таком помещении поднимается довольно сильно, из-за этого вредные вещества выделяются из древесины. Поскольку объем банного помещения невелик, а вентиляция обычно происходит лишь при открытой двери, любитель попариться или просто подольше побыть в тепле, может отравиться.

Предотвратить образование плесени, грибка, гнили можно очень легко, достаточно утеплить потолок в бане. Если температура его поверхности не будет отличаться от той, которая присутствует на стенах и на всем остальном, конденсат образовываться не будет. То есть, влажность окажется минимальной или нулевой. Поэтому утепление потолка бани – важная задача, и подойти к ее решению нужно со всей серьезностью.

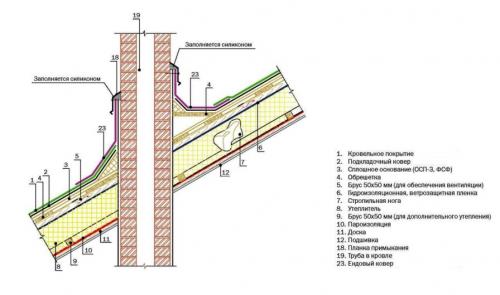

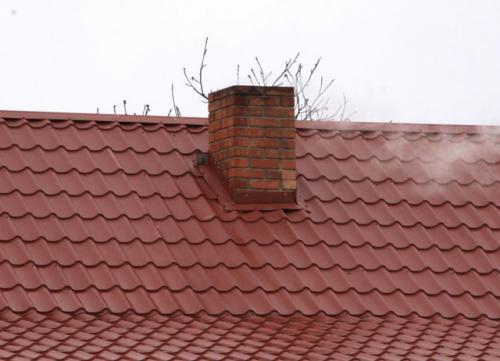

Дымоход через крышу. Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести. Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

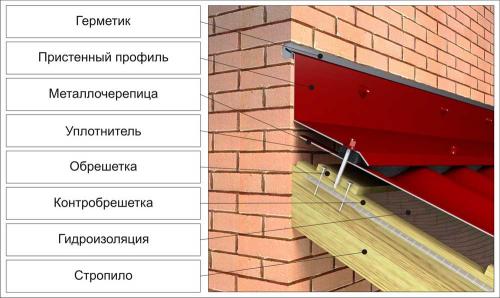

Узел примыкания кровли к стене

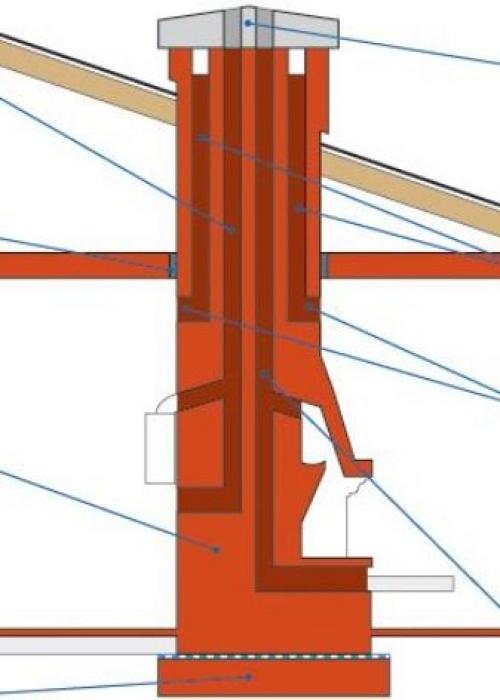

Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

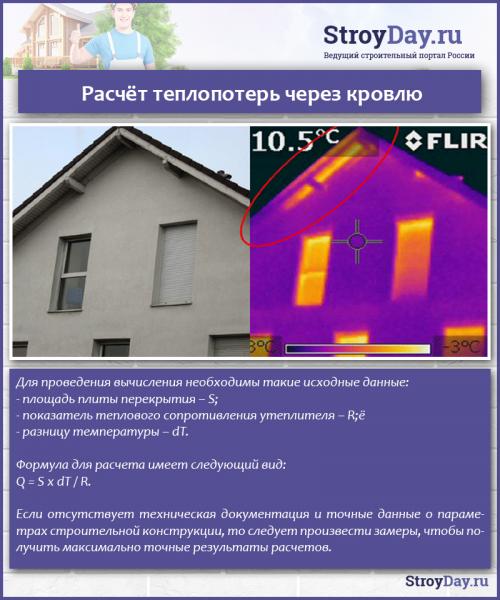

Расчёт теплопотерь через кровлю

Совет! Обустраивая проход дымохода в утепленной кровле, следует смонтировать отдельный короб по периметру трубы.

Где расположить дымоход

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.
